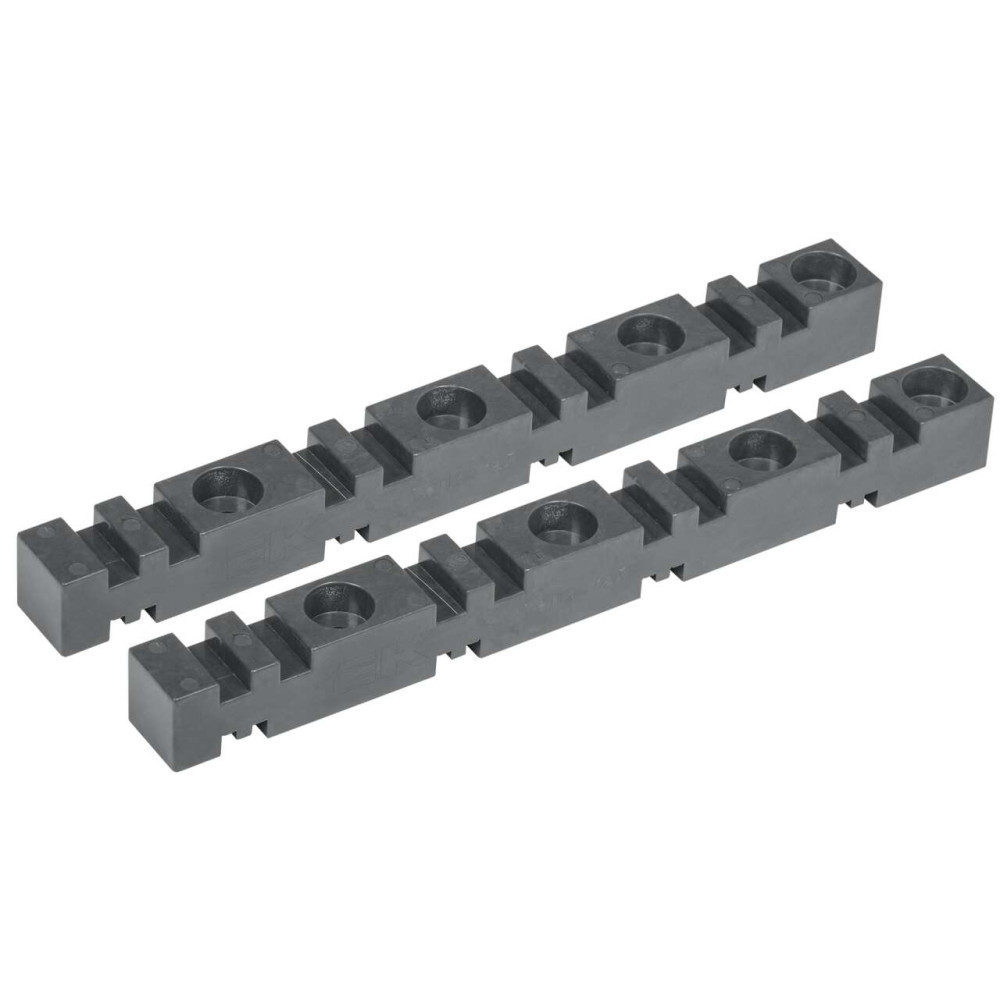

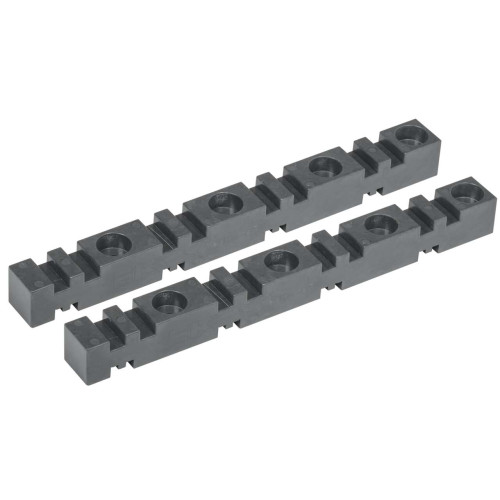

Изолятор шинный плоский ИШП 4P для шин 5мм и 10мм 303мм IEK

YIS40-4-303

Описание
Характеристики

Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 4-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнен из композитного материала.

Преимущества

Выполнен из BMC-материала, обладающего высокой прочностью на изгиб и растяжение, что гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Имеет 4-х фазное исполнение.
Обеспечивает вертикальное крепление шин толщиной 5 и 10 мм.
Простая и надежная конструкция для быстрой сборки систем из медных и алюминиевых шин.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

STEP-формат
YIS40-4-303 Изолятор шинный плоский ИШП 4P для шин 5 и 10 мм 303 мм IEK.STEP

Класс: Шинодержатель (шинный изолятор) (ID: EC001166)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	4
EF006811	Тип конструкции	Изолятор плоский
EF007926	Макс. номин. ток	4000	А
IEK_F001405	Пакет шин 5(3), 10(2)	Да
IEK_F000304	Предел прочности на изгиб	150	Мпа
IEK_F000989	Категория горючести по ГОСТ 28157	ПВ-0
EF002638	Расстояние между шинами	6	мм
IEK_F000988	Ударная вязкость	50...70	кДж на м2
EF002169	Материал	Полимерный материал
EF000228	Номин раб напряжение	400	В
EF002386	Температура эксплуатации	-40...60	°C
EF001257	Вид или марка материала	Полиэфирная смола, армированная стекловолокном
IEK_F000297	Механ разрушающая сила на изгиб	150	кН
EF002640	Толщина шин	5 и 10	мм
IEK_F000303	Напряж пробоя изоляции промышл частоты	2.5	кВ
EF000007	Цвет	Серый
IEK_F000305	Момент затяжки болтов крепленния шин	16.0	нм

Характеристики

class Шинодержатель (шинный изолятор)
Вид или марка материала Полиэфирная смола, армированная стекловолокном
Категория горючести по ГОСТ 28157 ПВ-0
Количество полюсов 4
Макс. номин. ток 4000
Материал Полимерный материал
Механ разрушающая сила на изгиб 150
Момент затяжки болтов крепленния шин 16.0
Напряж пробоя изоляции промышл частоты 2.5
Номин раб напряжение 400
Пакет шин 5(3), 10(2) Да
Предел прочности на изгиб 150
Расстояние между шинами 6
Температура эксплуатации -40...60
Тип конструкции Изолятор плоский
Толщина шин 5 и 10
Ударная вязкость 50...70
Цвет Серый

В наличии на складе: 140 шт.

1200р.

На складе: 140
Код товара: YIS40-4-303
Артикул: YIS40-4-303
