Шинодержатель универсальный (комплект ИШП 4P 303мм) IEK

YIS41-4-303-K

Описание
Характеристики

Предназначен для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 4-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнен из композитного материала. В состав комплекта входит набор металлических элементов для крепления шинодержателя на раму или корпус шкафа.

Аналоги: YIS40-4-303

Преимущества

В состав входит полный комплект всех изделий для начала монтажа.
Изолятор выполнен из BMC-материала, обладающего высокой прочностью на изгиб и растяжение, что гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Имеет 4-х фазное исполнение.
Обеспечивает вертикальное крепление шин толщиной 5 и 10 мм.
Простая и надежная конструкция для быстрой сборки систем из медных и алюминиевых шин.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
ISHP_passport_MP.pdf

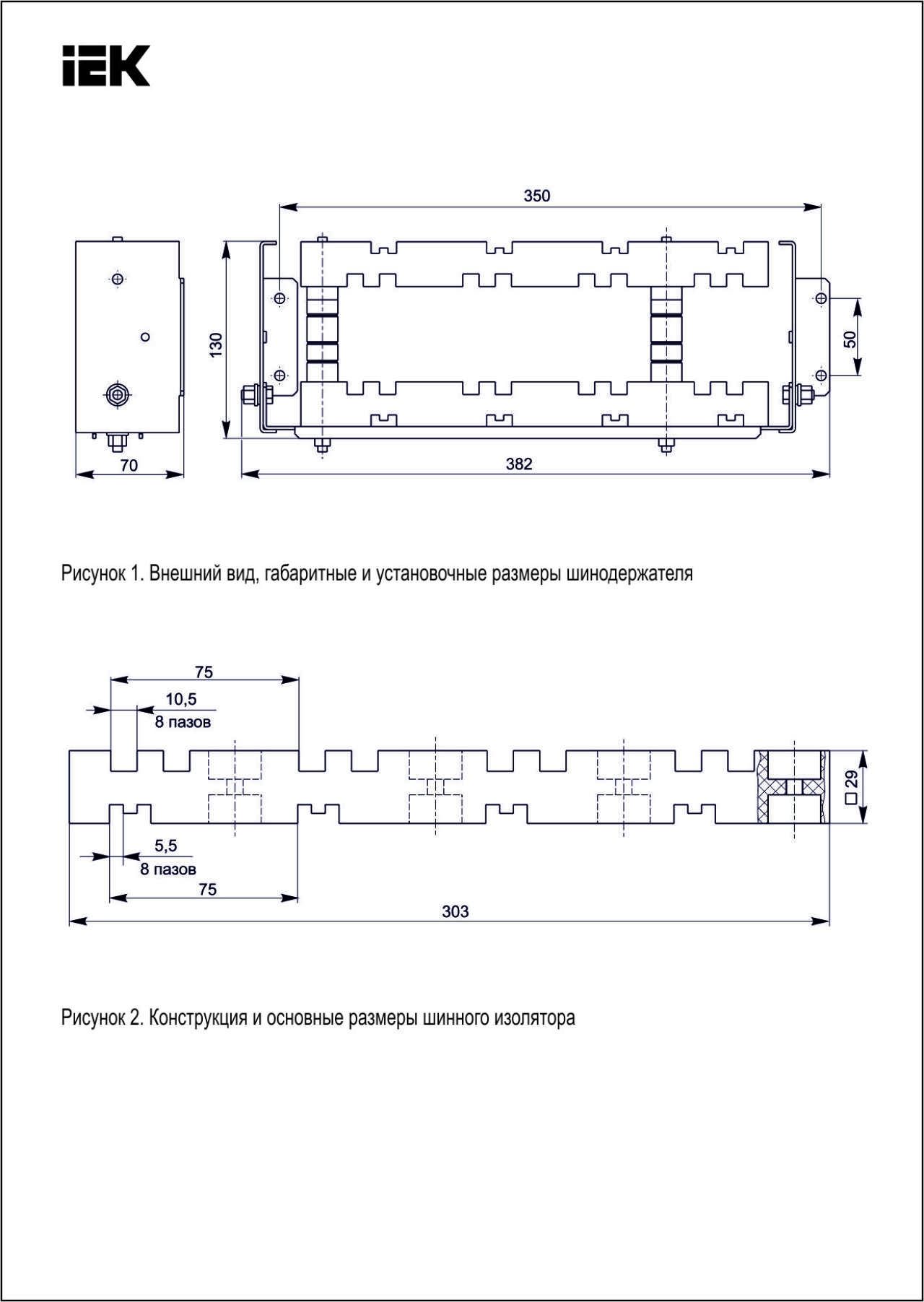

Дополнительные изображения


Класс: Шинодержатель (шинный изолятор) (ID: EC001166)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	4
EF006811	Тип конструкции	Изолятор плоский
EF007926	Макс. номин. ток	4000	А
IEK_F001405	Пакет шин 5(3), 10(2)	Нет
IEK_F000989	Категория горючести по ГОСТ 28157	ПВ-0
IEK_F000297	Механ разрушающая сила на изгиб	150	кН
EF002169	Материал	Полимерный материал
EF000040	Высота	130.0	мм
EF000007	Цвет	Серый
EF000049	Глубина	70.0	мм
EF001257	Вид или марка материала	Полиэфирная смола, армированная стекловолокном
EF000008	Ширина	382.0	мм
IEK_F000988	Ударная вязкость	50...70	кДж на м2
IEK_F000305	Момент затяжки болтов крепленния шин	16.0	нм
EF002640	Толщина шин	5 и 10	мм
IEK_F000304	Предел прочности на изгиб	150	Мпа
IEK_F000303	Напряж пробоя изоляции промышл частоты	2.5	кВ
EF002638	Расстояние между шинами	50	мм
EF002386	Температура эксплуатации	-40...60	°C
EF000228	Номин раб напряжение	400	В

Характеристики

class Шинодержатель (шинный изолятор)
Вид или марка материала Полиэфирная смола, армированная стекловолокном
Высота 130.0
Гарантийный срок, Лет 1
Глубина 70.0
Категория горючести по ГОСТ 28157 ПВ-0
Количество полюсов 4
Макс. номин. ток 4000
Материал Полимерный материал
Механ разрушающая сила на изгиб 150
Момент затяжки болтов крепленния шин 16.0
Напряж пробоя изоляции промышл частоты 2.5
Номин раб напряжение 400
Пакет шин 5(3), 10(2) Нет
Предел прочности на изгиб 150
Расстояние между шинами 50
Температура эксплуатации -40...60
Тип конструкции Изолятор плоский
Толщина шин 5 и 10
Ударная вязкость 50...70
Цвет Серый
Ширина 382.0
