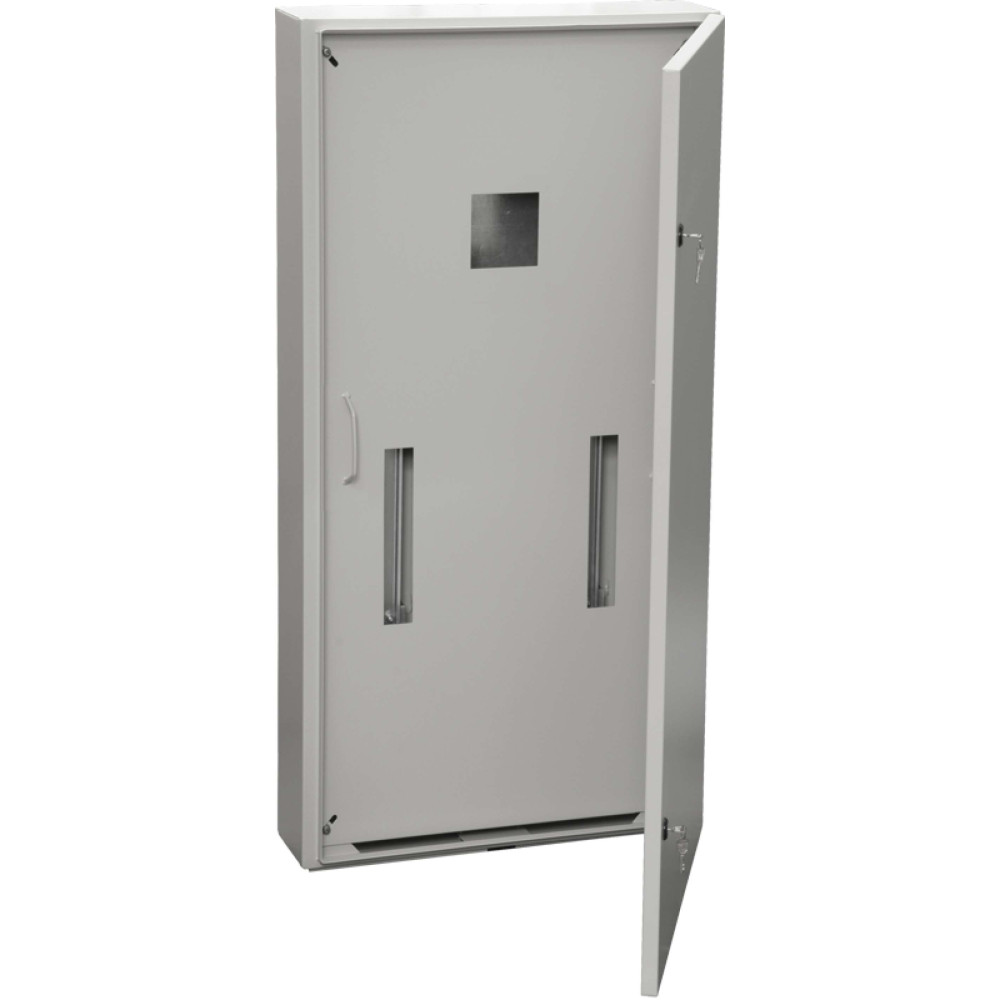

Корпус металлический ПР-3-3 36 УХЛ3 IP31 IEK
Преимущества
- Универсальная конструкция.
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Набор дополнительных аксессуаров.
- Комплект знаков электробезопасности.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
- Эстетика и дизайн.
Особенности конструкции
Неразборный сварной корпус, внутри которого расположены: оперативная панель, панель для вводного аппарата, DIN-рейки для групповых электроаппаратов и элементы для крепления силовых шин и шин N(PE). Дверца корпуса запирается замком. В корпусах, имеющих степень защиты IP54, на дверцу нанесен уплотнитель из двухкомпонентного герметика. В зависимости от размеров, корпуса подразделяются на 3 габарита. Аппараты рекомендуемые для сборки электрощитов: а) в качестве вводного - автоматические выключатели марки IEK, серии ВА-88 с электромагнитным и тепловыми расцепителями на номинальные токи 160 А, 250 А, 400 А, 630 А; б) на отходящих линиях - автоматические выключатели ВА 47-100 на номинальные токи от 10 А до 100 А. В корпусах модификации "3" реализованы два основных отличия, делающие эти корпуса более удобными в использовании и универсальными. Во-первых, появилась возможность ввода проводников сверху, что значительно расширяет возможности применения и удобство использования. Ввод осуществляется с помощью дополнительной вводной панели, имеющей герметичное пенополиуретановое уплотнение (в исполнении IP54). Во-вторых, в корпусах реализована возможность установки автоматов серии ВА88 габарита 32 и 33 на отводящие линии с помощью дополнительных монтажных панелей-адаптеров. Панели имеют перфорацию для установки автоматов без использования дополнительного инструмента. Данные модификации значительно упрощают сборку и дальнейшую эксплуатацию щитов.
Документация
Дополнительные изображения
Модели для проектировщиков
- База оборудования
04 Шкафы и боксы IEK.zip - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - База оборудования

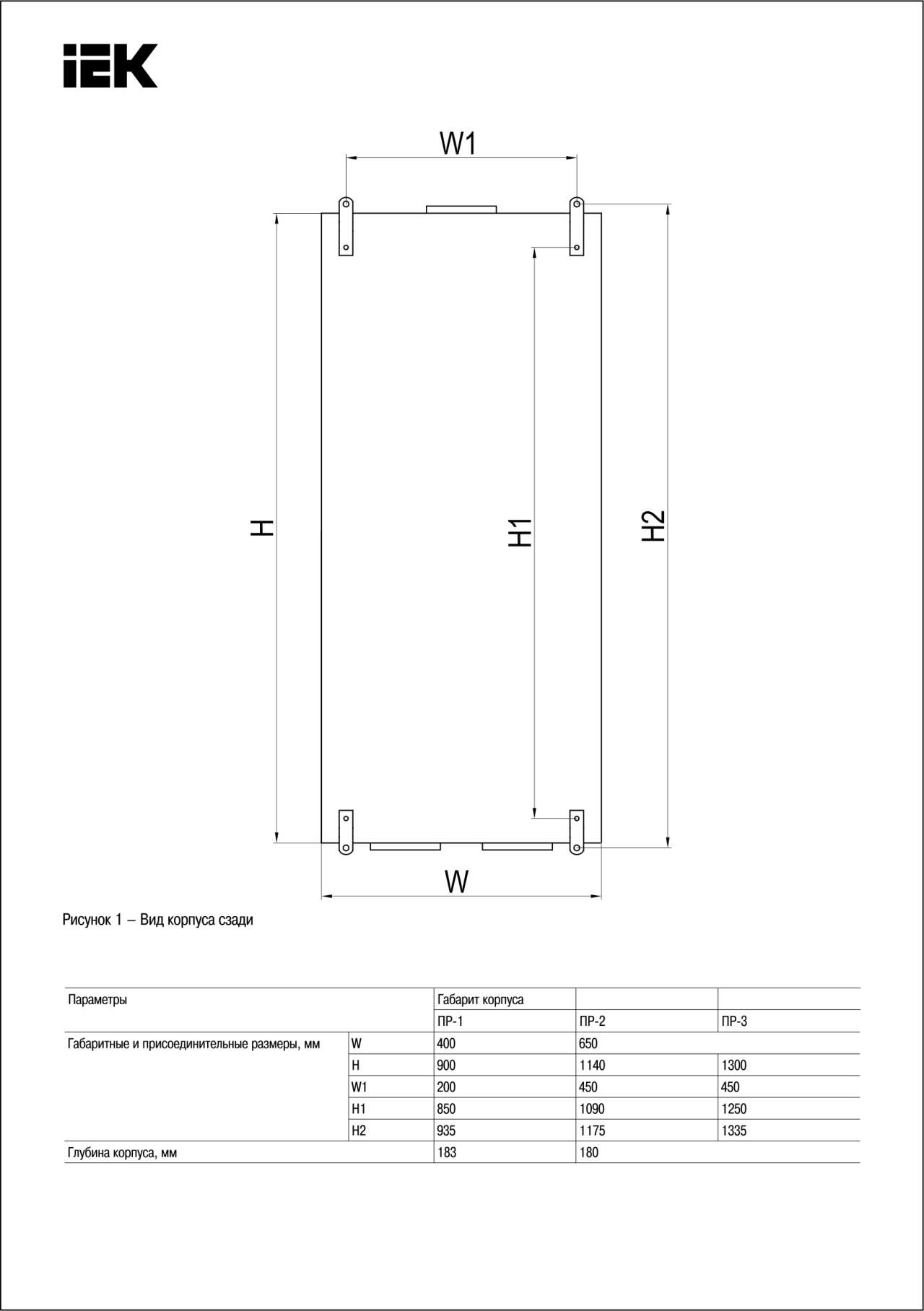

ПР-3-3 36 УХЛ3 IP31.m3d - Чертеж dwg
YKM14-03-3-31 Корпус металлический ПР-3-3 36 УХЛ3 IP31.DWG - Чертеж dwg
YKM14-03-3-31 Корпус металлический ПР-3-3 36 УХЛ3 IP31.DXF - Чертеж dwg
YKM14-03-3-31 Корпус металлический ПР-3-3 36 УХЛ3 IP31.dwg - STEP-формат
YKM14-03-3-31 Корпус металлический ПР-3-3 36 УХЛ3 IP31.STEP
Характеристики
- class Распределительный шкаф пустой
- Ввод кабеля Сверху/снизу
- Вес 39.1
- Возможность напольного монтажа Нет,Нет
- Возможность настенного монтажа Да,Да
- Возможность состыковки друг с другом Нет
- Встроен в стену Нет
- Высота 1317
- Гарантийный срок, Лет 3
- Глубина 180
- Климатическое исполнение УХЛ3
- Кол-во дверей шкафа 1
- Кол-во замков 2
- Количество вводов 3
- Материал Сталь
- Монтажная плата с регулировкой по глубине Нет
- Номер цвета RAL 7035
- Номин напряжение 400
- Номин ток 630
- Поверхностный монтаж Да
- Подходит для уличной установки Нет
- С вентиляционным окном Нет
- С задней дверью Нет
- С монтажной платой Нет
- С стеклянной дверью Нет
- Степень защиты - IP IP31
- Тип поверхности Порошковая окраска
- Толщина металла 1,4
- Угол открытия двери 105
- Установка заподлицо Нет
- Фактура поверхности Шагрень
- Цвет Серый
- Частота 50 Гц
- Ширина 650
- Ожидается поступление
- Код товара: YKM14-03-3-31
- Артикул: 21526-YKM14-03-3-31
