Корпус металлический ЩМП-18.6.4-0 УХЛ3 IP31 без монтажной панели IEK

YKM40-1864-31

Описание
Характеристики

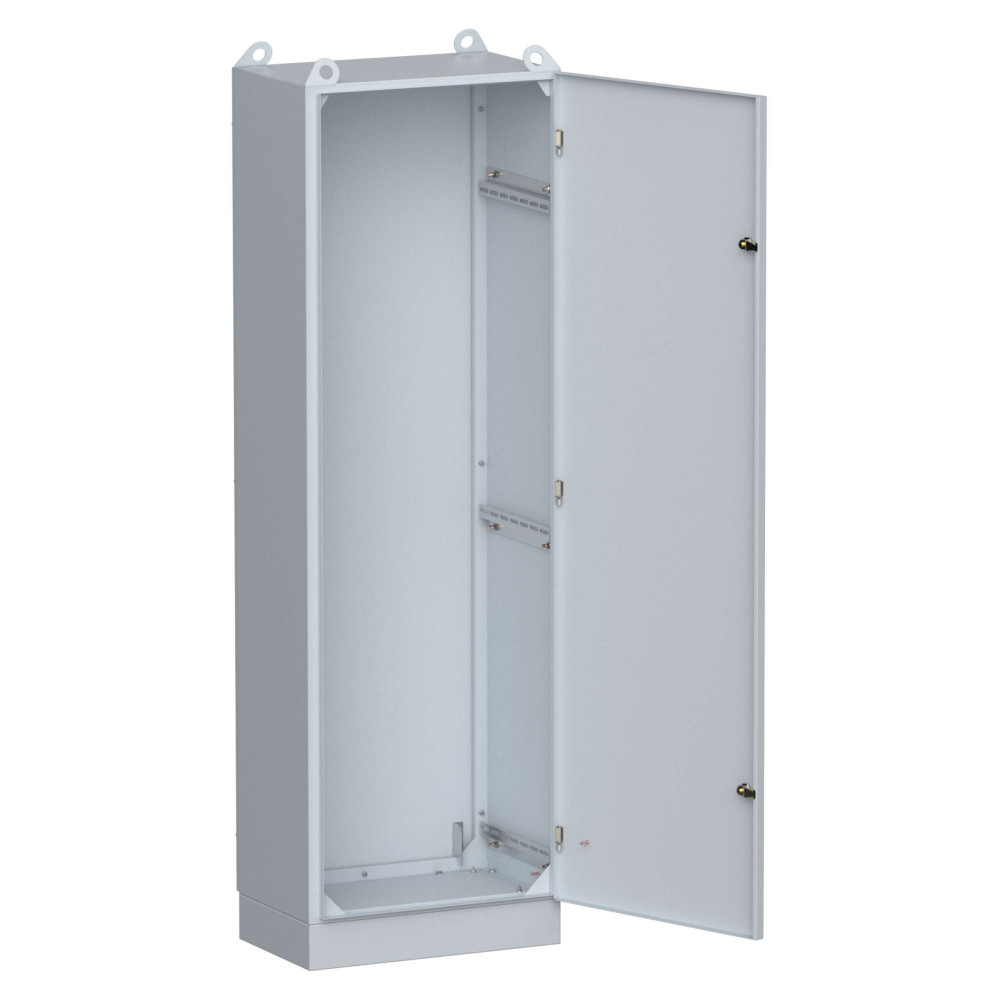

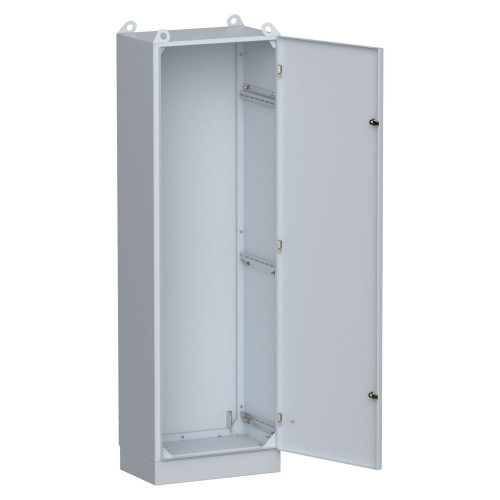

Корпус ЩМП напольный используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Сварной металлический корпус с цоколем и съемной монтажной панелью для установки внутри помещений (монтажная панель заказывается отдельно).

Аналоги: YKM40-1864-54

Преимущества

Широкий выбор аксессуаров для различных вариаций сборок (монтажные панели разной высоты, уголки, планки).
Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
Съемная задняя стенка обеспечивает простоту сборки, доступ к оборудованию и возможность двустороннего обслуживания.
Конструкция включает транспортировочные проушины и цоколь 100 мм.

Комплект поставки

Корпус металлический - 1 шт.
метизы для установки - 1 комп.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 шт.
Монтажная панель заказывается отдельно.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SchMP-x.x.4-0_IP31_passp_mult_3.pdf

Информационные материалы

Презентация
Prezent_Metallicheskie_korpusa_SchMP_IEK.pdf

Модели для проектировщиков

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	1800	мм
EF000008	Ширина	600	мм
EF000049	Глубина	400	мм
EF005474	Степень защиты - IP	IP31
IEK_F000004	Климатическое исполнение	УХЛ3
EF006154	Номинальный ток	630	А
EF000116	Номер цвета RAL	7035
IEK_F000169	Угол открытия двери	105	°
IEK_F000179	Толщина металла	1,4	мм
IEK_F000164	Наличие замка в двери	Да
EF000537	Ввод кабеля	Снизу
EF009170	Толщина стенки шкафа	1.4	мм
EF009171	Толщина двери или крышки шкафа	1,4	мм
IEK_F000178	Вид установки	Навесной, напольный
EF004464	Тип дверцы - люка	Одинарный/единичный
EF003593	Количество вводов	1
EF000218	Монтажная глубина - ниши	-	мм
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF001596	Материал корпуса	Сталь
EF000003	Тип монтажа	Поверхностного монтажа
EF000167	Вес	58,5	кг
EF000118	С монтажной платой	Нет
EF004427	Количество модулей	-
IEK_F000166	Фактура поверхности	Шагрень
EF000139	Защитное покрытие поверхности	Эпоксидно-полиэфирная краска
EF001088	Возможно расширение	Нет

Характеристики

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 58,5
Вид установки Навесной, напольный
Возможно расширение Нет
Высота 1800
Гарантийный срок, Лет 3
Глубина 400
Защитное покрытие поверхности Эпоксидно-полиэфирная краска
Климатическое исполнение УХЛ3
Количество вводов 1
Количество модулей -
Материал корпуса Сталь
Монтажная глубина - ниши -
Наличие замка в двери Да
Номер цвета RAL 7035
Номинальный ток 630
С монтажной платой Нет
Степень защиты - IP IP31
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 1,4
Толщина металла 1,4
Толщина стенки шкафа 1.4
Угол открытия двери 105
Фактура поверхности Шагрень
Форма крышки Закрытого типа (закрывающаяся)
Ширина 600

В наличии на складе: 149 шт.

53680р.

На складе: 149
Код товара: YKM40-1864-31
Артикул: YKM40-1864-31
