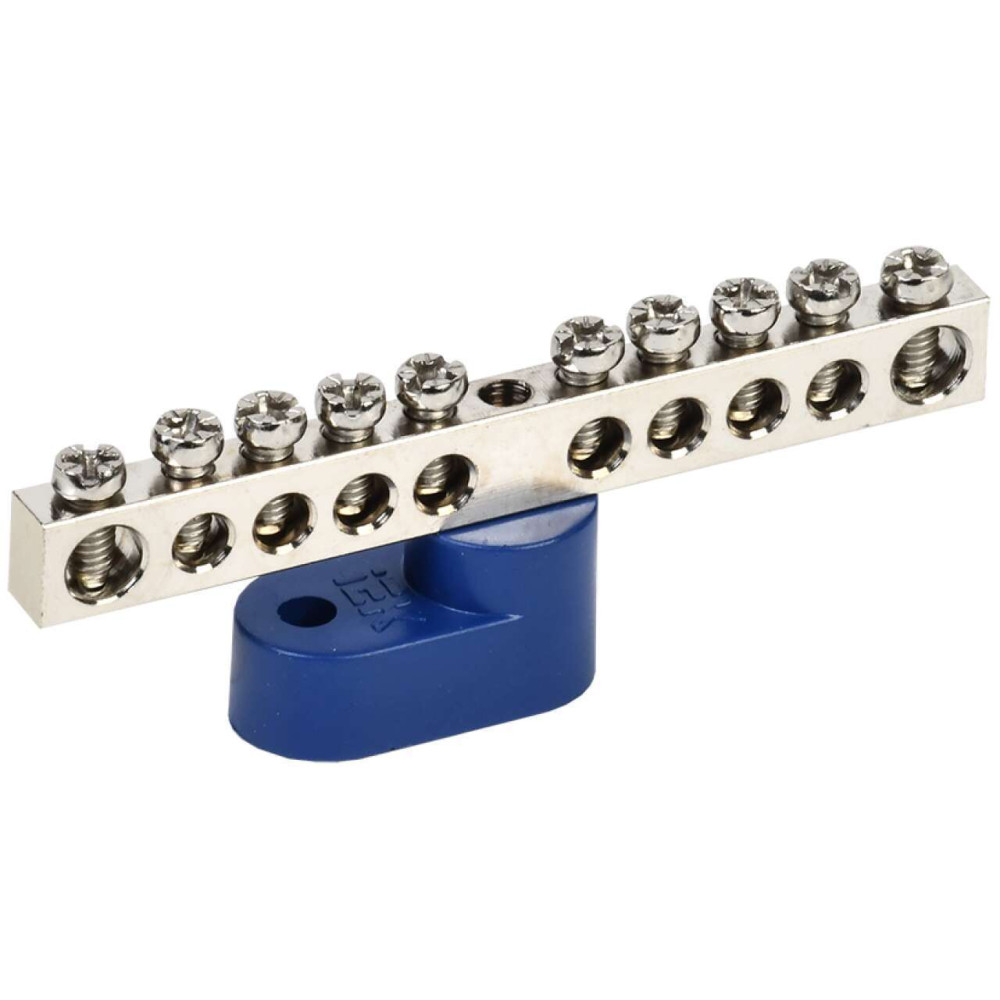

Шина N "ноль" на одном угловом изоляторе с никелевым покрытием ШНИ-6х9-10-У1-С IEK

YNN10-10-C1-K07-N

Описание
Характеристики

Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%. Шины с никелевым покрытием обладают более высокой коррозионной стойкостью материала и привлекательным внешним видом, что обеспечивает возможность их применения в средах с повышенной агрессивностью.

Аналоги: YNN10-69-10C1-K07

Преимущества

Высокая коррозионная стойкость материала для защиты в агрессивных средах.
Никелированное покрытие токоведущей шины позволяет одновременно подключать проводники из меди и алюминиевого сплава серии 8000.
Материал изолятора: пластик не поддерживающий горение (проверка раскаленной нитью при 960°С).
Максимальный рабочий ток: до 100 А.
Шины соответствуют требованиям ТР ТС 004/2011.
Выполнены из высококачественной латуни.
Широкий номенклатурный ряд.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SHNI_passport_3.pdf

Дополнительные изображения

Класс: Шина сборная нулевая (ID: EC000485)

ID	Описание	Значение	Ед. изм.
EF008250	Номин ток In	100	А
IEK_F000939	Сечение шины	6х9
EF000003	Тип монтажа	Винтовой, на монтажную панель
IEK_F000226	Назначение шины	N-ноль
EF002386	Температура эксплуатации	-40...50	°C
EF008546	Длина шины	77	мм
EF000010	Модель или исполнение	Прочее
IEK_F000180	Типоисполнение	С 1-м угловым изолятором
EF004969	Макс поперечное сечение проводника	16/6	мм²
EF004424	Количество кабельных выводов	10
EF000040	Высота	26,3	мм
EF002169	Материал	Латунь
EF000002	Номин напряжение	400	В
EF006569	Тип поверхности	Никелированное покрытие
EF000008	Ширина	29	мм
IEK_F000181	Цвет изолятора	Синий

Характеристики

class Шина сборная нулевая
Высота 26,3
Гарантийный срок, Лет 2
Длина шины 77
Количество кабельных выводов 10
Макс поперечное сечение проводника 16/6
Материал Латунь
Модель или исполнение Прочее
Назначение шины N-ноль
Номин напряжение 400
Номин ток In 100
Сечение шины 6х9
Температура эксплуатации -40...50
Тип монтажа Винтовой, на монтажную панель
Тип поверхности Никелированное покрытие
Типоисполнение С 1-м угловым изолятором
Цвет изолятора Синий
Ширина 29
