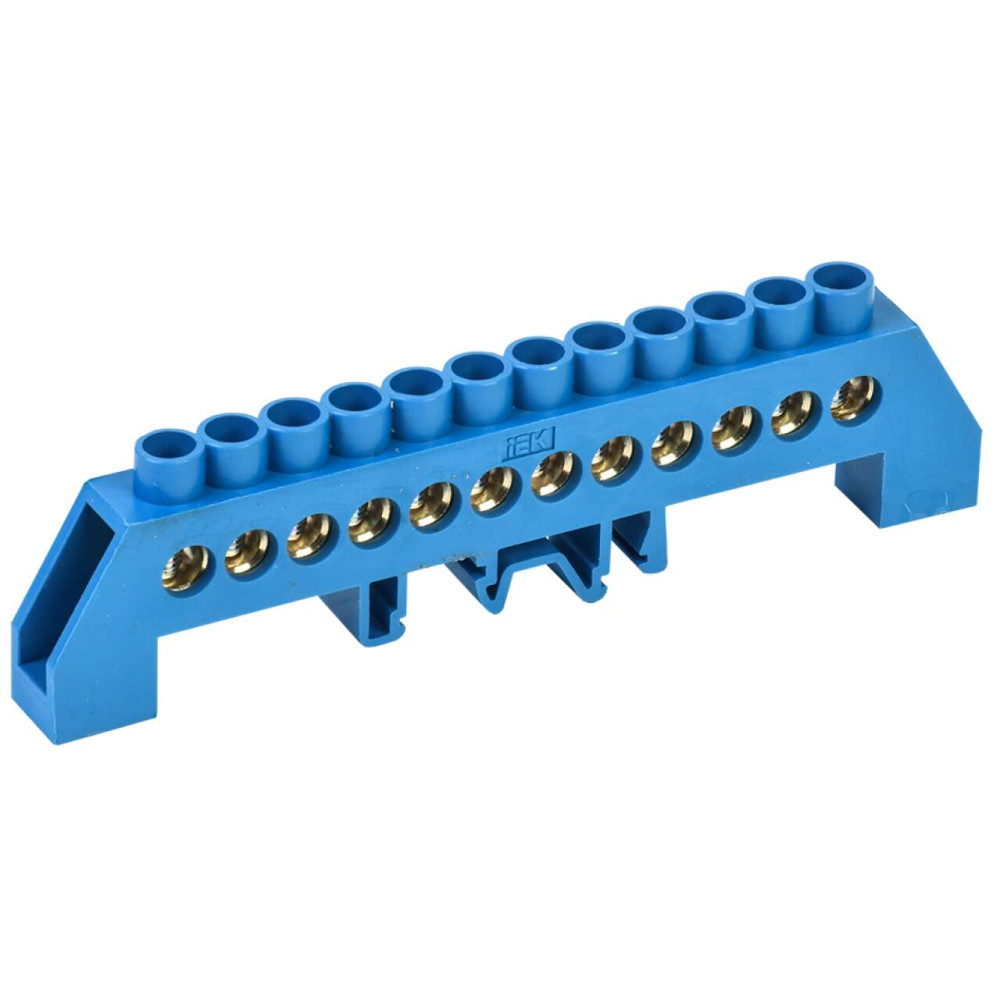

Шина N "ноль" в комбинированном DIN-изоляторе типа "Стойка" ШНИ-8х12-12-КС-С IEK

YNN10-812-12DP-K07

Описание
Характеристики

Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.

Аналоги: YNN10-812-14DP-K07, YNN10-812-12DP-K05, YNN10-812-16DP-K07

Преимущества

Изолятор шины выполнен из негорючих материалов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SHNI_passport_3.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
YNN10-812-12DP-K07 Шина N ноль в комб DIN-изол Стойка ШНИ-8х12-12-КС-С ИЭК.STEP

Класс: Шина сборная нулевая (ID: EC000485)

ID	Описание	Значение	Ед. изм.
EF008250	Номин ток In	125	А
IEK_F000225	Количество шин	1
IEK_F000939	Сечение шины	8х12
EF004424	Количество кабельных выводов	12
EF000040	Высота	34,5	мм
EF000003	Тип монтажа	На DIN рейку, монтажную панель
EF000010	Модель или исполнение	Прочее
EF002386	Температура эксплуатации	-40...50	°C
EF000002	Номин напряжение	400	В
EF006569	Тип поверхности	Необработанная
EF002169	Материал	Латунь
EF000008	Ширина	129	мм
IEK_F000180	Типоисполнение	Комбинированный DIN - изолятор Стойка
IEK_F000182	Винты крепления	М5
EF004969	Макс поперечное сечение проводника	16/16	мм²
IEK_F000226	Назначение шины	N-ноль
EF000049	Глубина	25	мм
IEK_F000181	Цвет изолятора	Синий

Характеристики

class Шина сборная нулевая
Винты крепления М5
Высота 34,5
Гарантийный срок, Лет 2
Глубина 25
Количество кабельных выводов 12
Количество шин 1
Макс поперечное сечение проводника 16/16
Материал Латунь
Модель или исполнение Прочее
Назначение шины N-ноль
Номин напряжение 400
Номин ток In 125
Сечение шины 8х12
Температура эксплуатации -40...50
Тип монтажа На DIN рейку, монтажную панель
Тип поверхности Необработанная
Типоисполнение Комбинированный DIN - изолятор Стойка
Цвет изолятора Синий
Ширина 129

В наличии на складе: 15114 шт.

390р.

На складе: 15114
Код товара: YNN10-812-12DP-K07
Артикул: YNN10-812-12DP-K07
