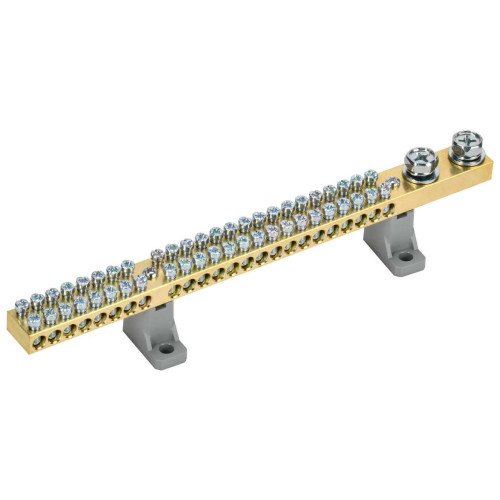

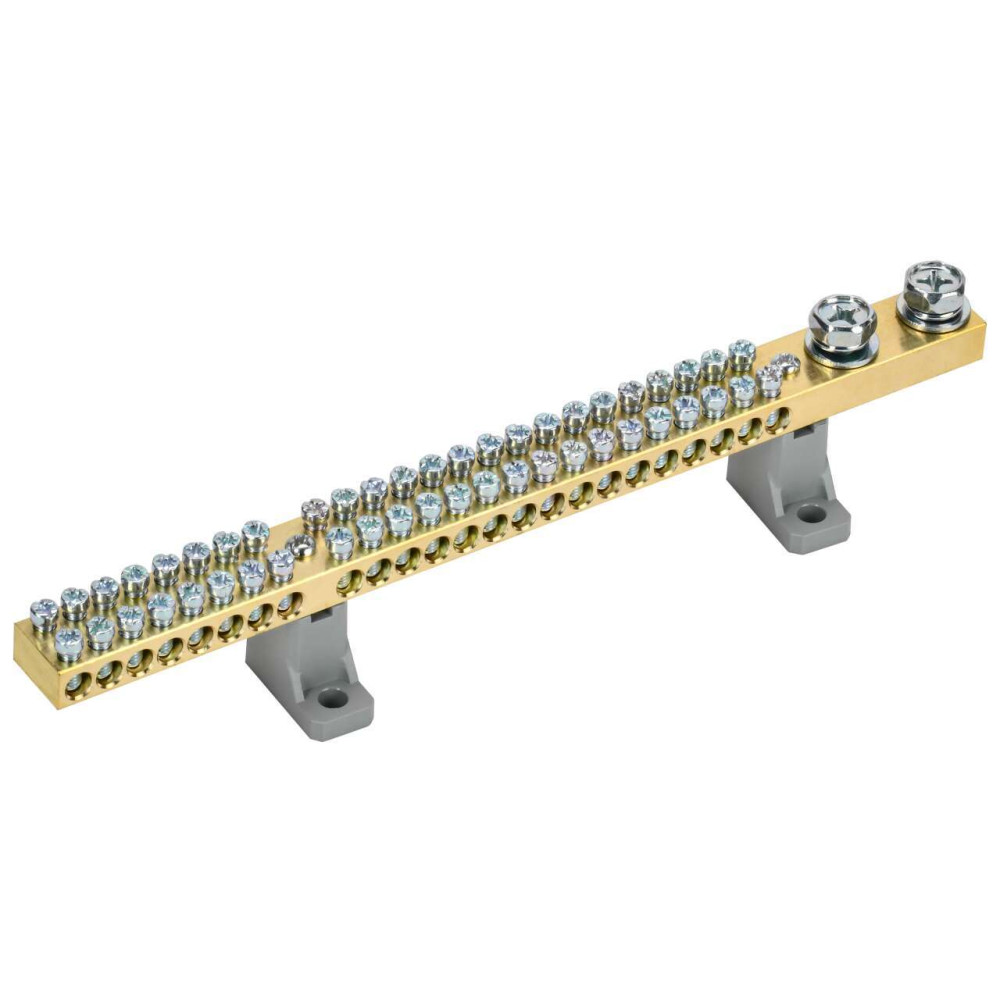

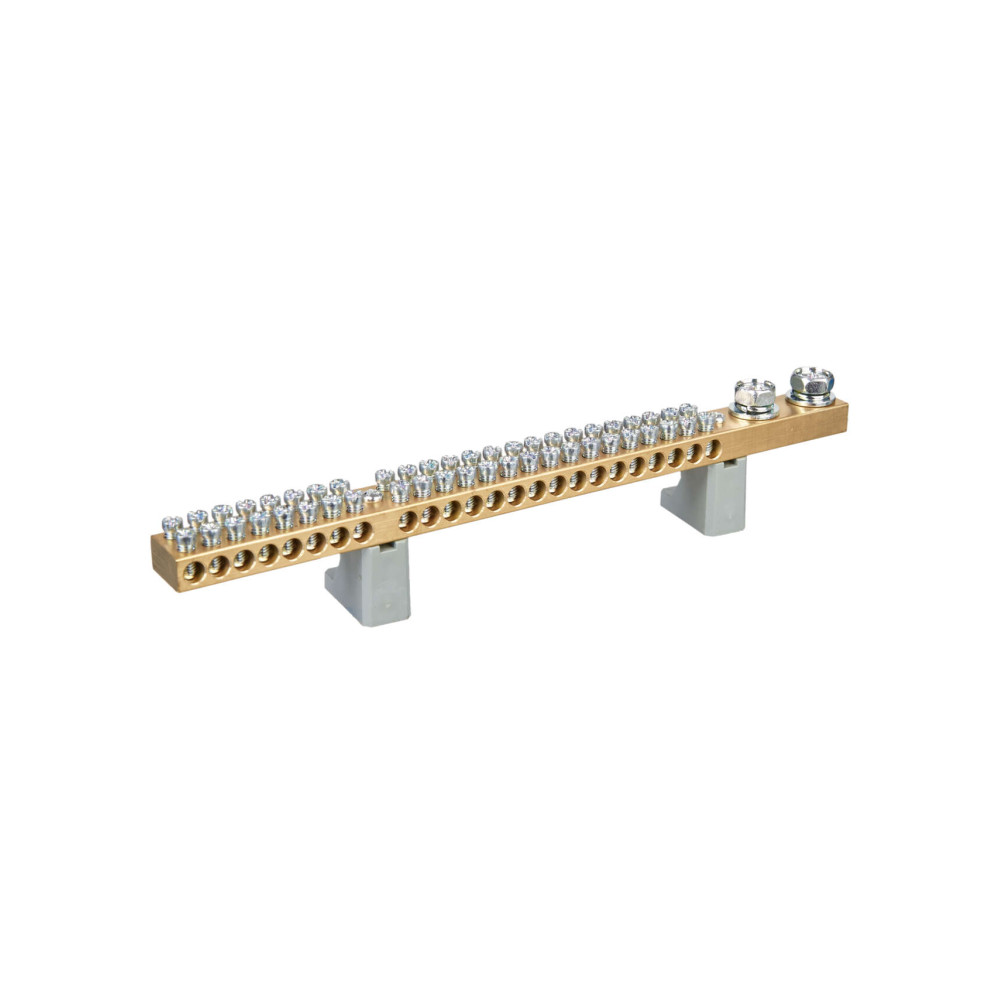

Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-48-L2-С IEK
22780-YNN30-48-C2-K03
Шины типа ШНИ применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников.
Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами.
Конструктивно шины ШНИ и кросс-модули выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Преимущества
- Конструктивная возможность присоединения проводников с двух сторон.
- Материал изолятора: пластик, не поддерживающий горение (проверка раскаленной проволокой при 960 °С).
- Максимальный рабочий ток: до 200 А.
- Диапазон рабочих температур: от -40 до +50 °С.
- Шины соответствуют требованиям ТР ТС 004/2011.
Документация
Сертификаты
Дополнительные изображения
Характеристики
- class Шина сборная нулевая
- Винты крепления М5
- Высота 18
- Гарантийный срок, Лет 2
- Длина шины 226
- Количество кабельных выводов 24
- Материал Латунь
- Модель или исполнение Прочее
- Назначение шины N-ноль
- Номин ток In 200
- Сечение шины Прочее
- Срок службы, Лет не менее 15
- Температура эксплуатации -40...50
- Тип монтажа На изолятор, винтовой, по краям
- Тип поверхности Необработанная
- Типоисполнение С 2-мя угловыми изоляторами
- Ширина 10
В наличии на складе: 430 шт.
3390.00р.
- На складе
- Код товара: YNN30-48-C2-K03
- Артикул: 22780-YNN30-48-C2-K03
