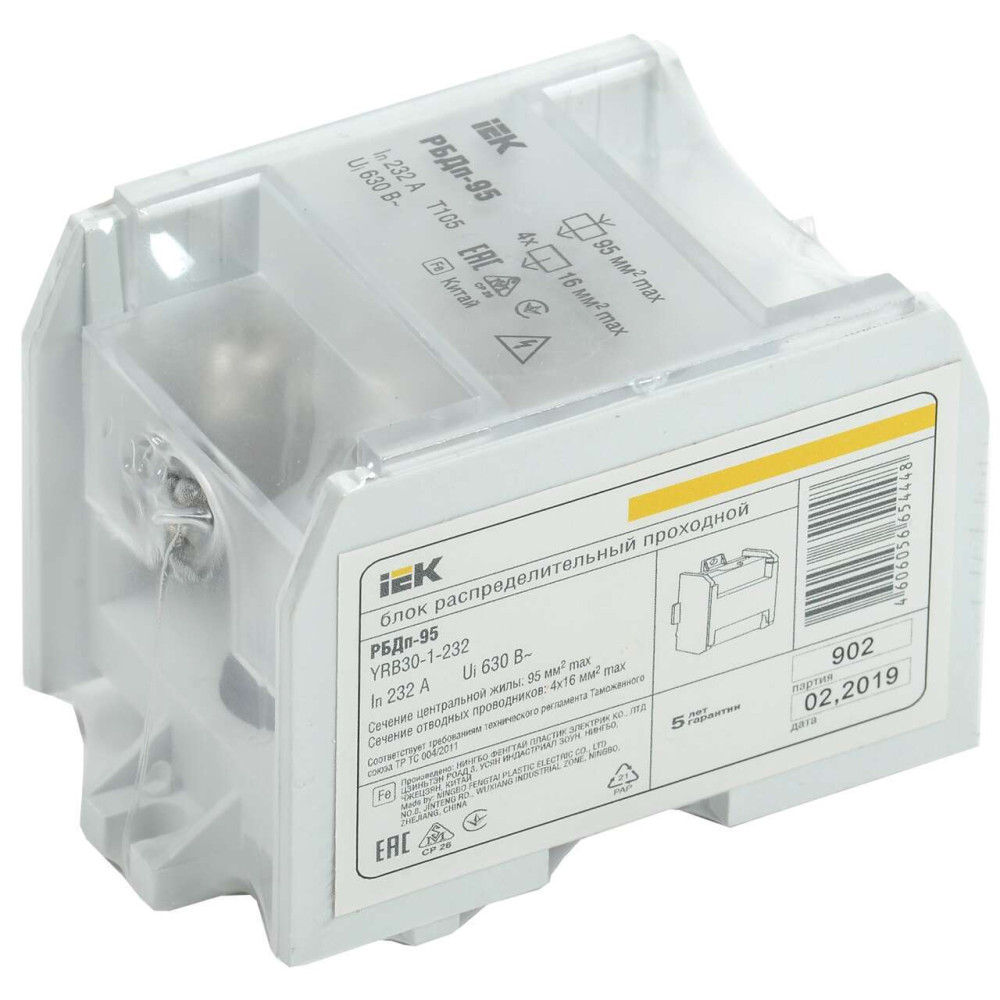

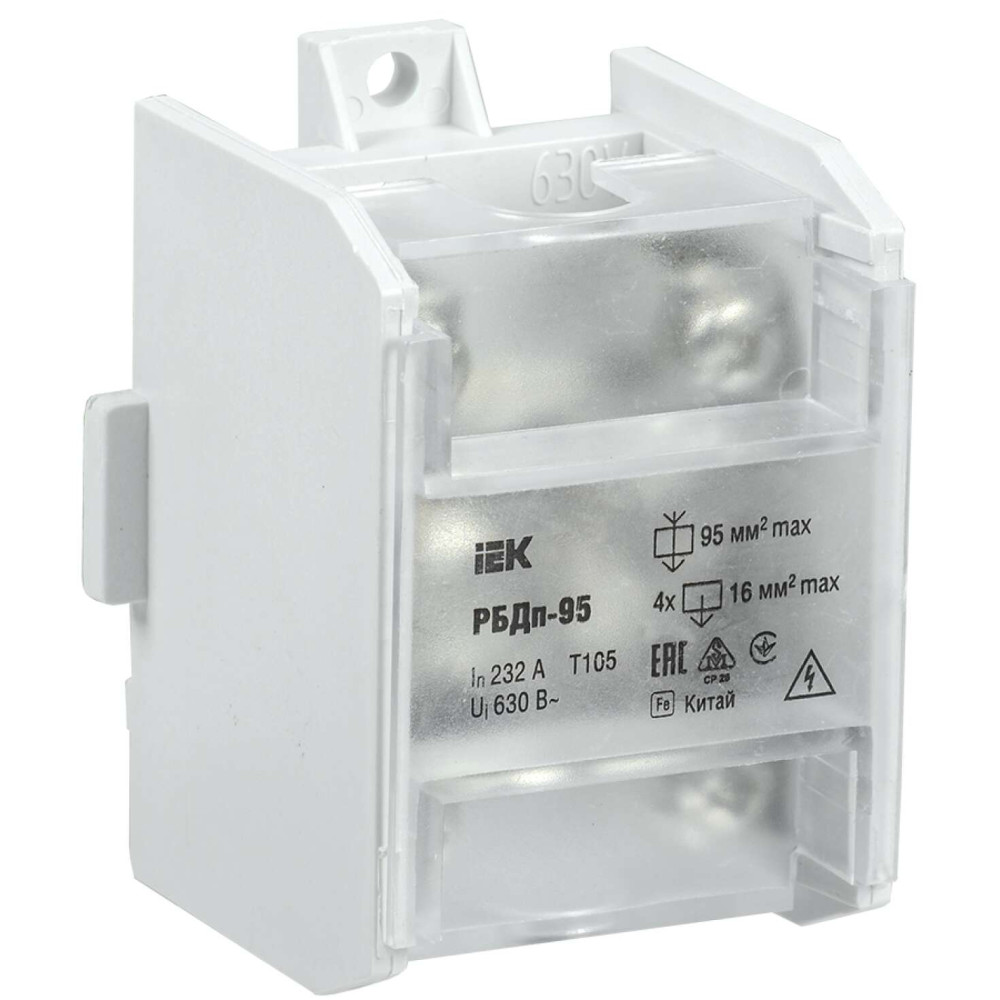

Блок распределительный проходной РБДп-95 232/100А на DIN-рейку (1х95-4х16мм2) IEK
22862-YRB30-1-232
Предназначен для выполнения ответвлений от магистральных линий медных и алюминиевых проводов напряжением до 660 В с предварительным снятием изоляции на месте установки.
Подключение производится без разрезания центрального проводника. Позволяет присоединить до 4-х отходящих линий. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение полиамида. Токоведущая шина изготовлена из латуни.
Преимущества
- Материал корпуса: пожаробезопасный полиамид РА6.6 соответствует классификации UL94 VO.
- Номинальный рабочий ток и напряжение: от 50 до 232 А / до 660 В.
- Широкий диапазон рабочих температур.
- Испытание на превышение температуры (не более чем 45 С).
- Испытание на кратковременно выдерживаемый ток 120А на 1 мм2 в течение 1 секунды.
- Испытание падения напряжения (не более чем 3,2 мВ).
Особенности конструкции
Цельная токоведущая шина изготовлена из луженой латуни.
Блоки серии РБДп обеспечивают до 4-х точек отвода от основного магистрального кабеля.
Удобное крепление на DIN-рейку или на монтажную панель.
Блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.
Возможность пломбировки блоков РБДп через отверстия на защитной крышке.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Клеммник силовой или клеммный блок
- Безопасное соединение Да
- Высота 71.2
- Глубина 60.0
- Количество полюсов 1
- Количество соединений 16 мм² 4
- Количество соединений бол 25 мм² 1
- Материал корпуса Пластик
- Монтажная температура -20...+30
- Номин напряжение 660
- Номин ток 125/50
- Общ количество соединений 5
- Сечение подкл проводников на входe 16...95
- Сечение подкл проводников на выходe 6...16
- Степень защиты - IP IP20
- Температура эксплуатации -40...+105
- Тип или способ подключения Винт
- Тип монтажа DIN-рейка / винт
- Ширина 51.5
В наличии на складе: 2061 шт.
1090.00р.
- На складе
- Код товара: YRB30-1-232
- Артикул: 22862-YRB30-1-232
