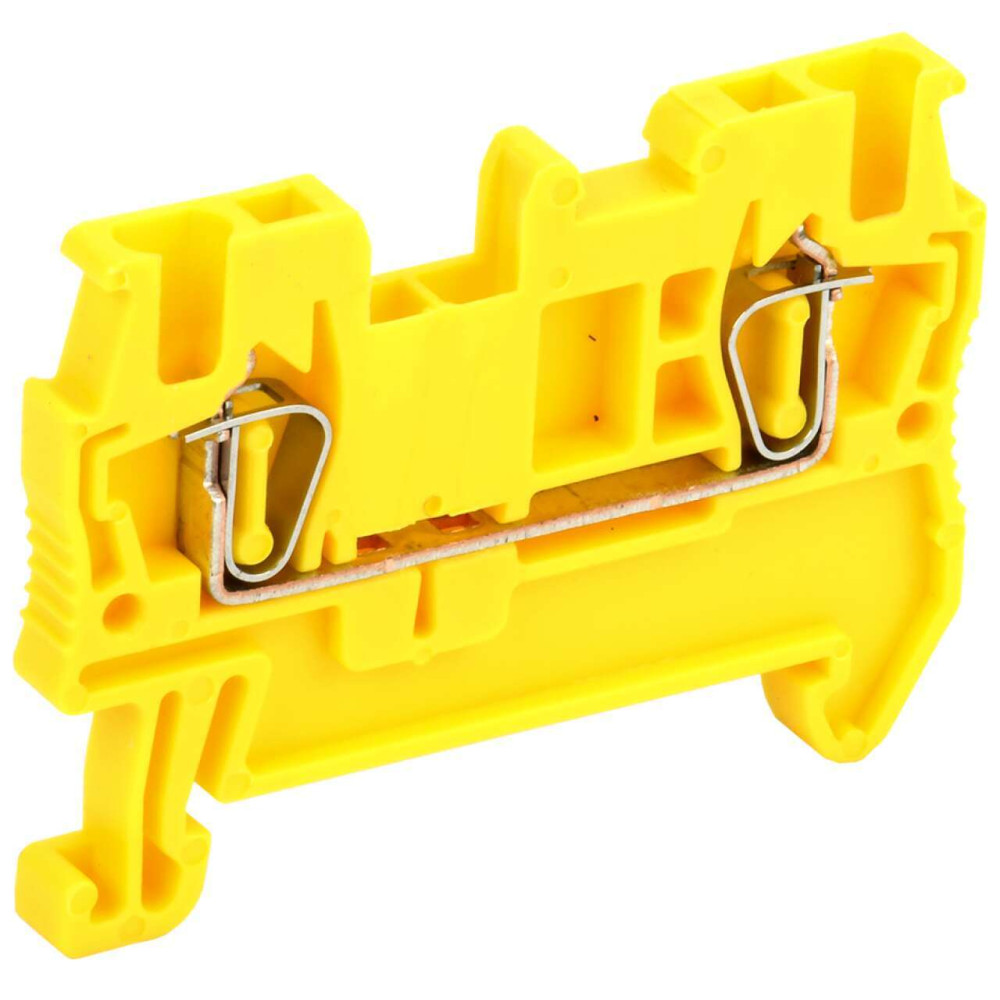

Клемма пружинная КПИ 2в-1,5 17,5А желтая IEK

YZN11-001-K05

Описание
Характеристики

Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку. Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки. Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры. Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.

Аналоги: YZN11-001-K04

Преимущества

Корпус выполнен из негорючего полиамида PA6.6.
Возможность использования двойного ряда перемычек.
Маркировка с возможностью использования символов.
Маркировка для обозначения рядов клеммных сборок.
Пружинный зажим с автоматической регулировкой усилия прижима.
Токоведущая пластина выполнена из меди с гальваническим покрытием.
Широкий размерный ряд и различные цвета исполнения клемм.

Документация

Сертификаты

Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.42122_25.pdf

Паспорта и РЭ

Краткое руководство по эксплуатации
KPI_passport_5.pdf

Дополнительные изображения

Класс: Проходная клеммная колодка (ID: EC000897)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Фазная
EF007341	Сечение многожильного провода без наконечника	1,5	мм²
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000007	Цвет	Желтый
EF002659	Количество уровней	1
EF002526	Тип электрич соединения 1	Соединение с пружинным зажимом
EF007337	Сечение одножильного жёсткого провода	0,2...2,5	мм²
EF002522	Ширина или размер ячейки	4.2	мм
EF007543	Материал изоляции корпуса	Прочее
EF002544	Возможно использовать с функцией PEN	Нет
EF008250	Номин ток In	17.5	А
EF002525	Требуется торцевая изолирующая пластина	Да
EF001391	Количество полюсов	1
EF001596	Материал корпуса	Полиамид 6.6
EF001438	Длина	49.30	мм
EF007343	Сечение многожильного гибкого провода	0,2...1,5	мм²
EF002527	Тип электрич соединения 2	Соединение с пружинным зажимом
EF002393	Рабочая температура	-40...85	°C
EF002521	Класс негорючести изоляц материала UL94	V0
EF002660	Кол-во мест крепления зажимов на уровень	2
EF008219	Место соединения	Сбоку (поперечное)
EF000228	Номин раб напряжение	500	В

Характеристики

class Проходная клеммная колодка
Возможно использовать с функцией PEN Нет
Гарантийный срок, Лет 1
Длина 49.30
Класс негорючести изоляц материала UL94 V0
Кол-во мест крепления зажимов на уровень 2
Количество полюсов 1
Количество уровней 1
Материал изоляции корпуса Прочее
Материал корпуса Полиамид 6.6
Место соединения Сбоку (поперечное)
Модель или исполнение Фазная
Номин раб напряжение 500
Номин ток In 17.5
Рабочая температура -40...85
Сечение многожильного гибкого провода 0,2...1,5
Сечение многожильного провода без наконечника 1,5
Сечение одножильного жёсткого провода 0,2...2,5
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Соединение с пружинным зажимом
Тип электрич соединения 2 Соединение с пружинным зажимом
Требуется торцевая изолирующая пластина Да
Цвет Желтый
Ширина или размер ячейки 4.2

В наличии на складе: 360 шт.

69р.

На складе: 360
Код товара: YZN11-001-K05
Артикул: YZN11-001-K05
