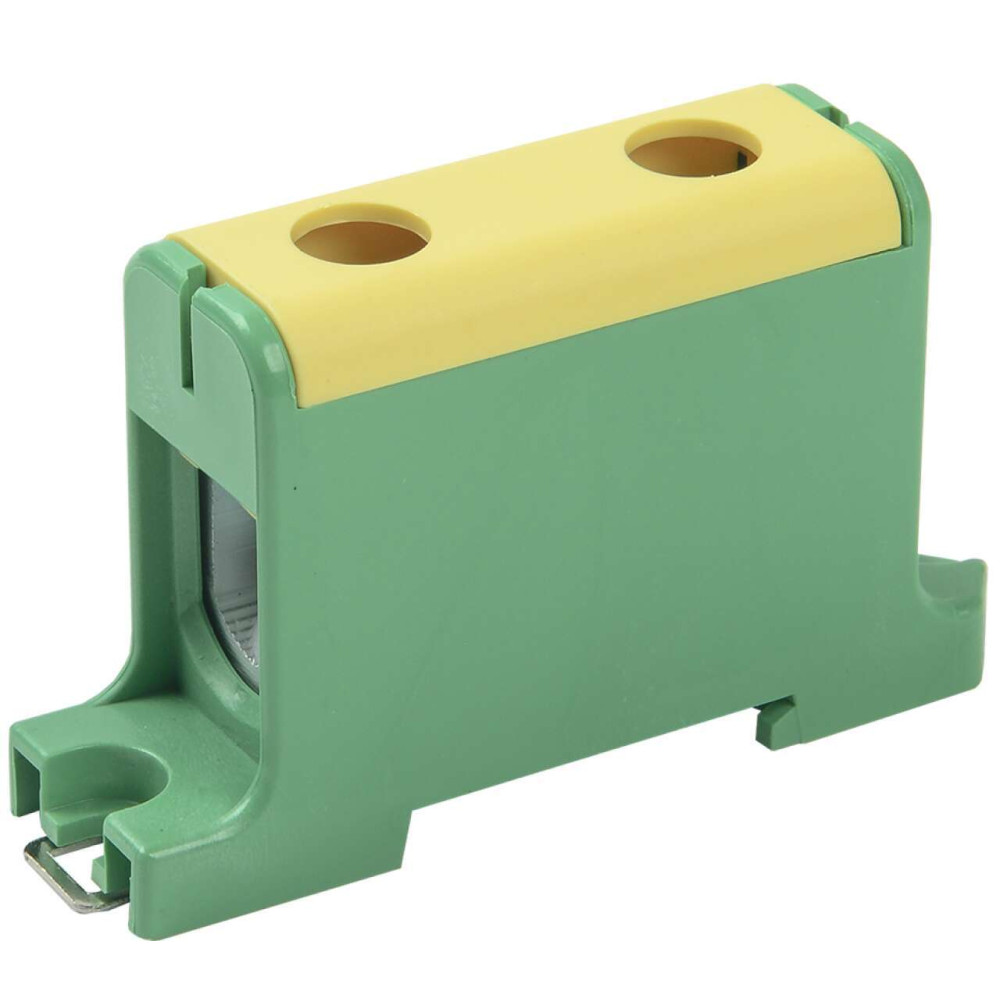

Клемма вводная силовая КВС 16-95мм2 PE IEK

YZN22-095-K52

Описание
Характеристики

Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью.

Аналоги: YZN22-150-K52

Преимущества

Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
KVS_passport_2.pdf

Дополнительные изображения

Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Заземляющая PEN
EF001391	Количество полюсов	1
EF000003	Тип монтажа	DIN-рейка / винт
EF007343	Сечение многожильного гибкого провода	16...95	мм²
EF000007	Цвет	Желто-зеленый
EF000228	Номин раб напряжение	800	В
EF002527	Тип электрич соединения 2	Винтовое соединение
EF007337	Сечение одножильного жёсткого провода	16...95	мм²
IEK_F000480	Кол-во в комплекте	8	шт
EF000040	Высота	88	мм
EF000008	Ширина	24,0	мм
EF005474	Степень защиты - IP	IP20
EF002526	Тип электрич соединения 1	Винтовое соединение
EF007543	Материал изоляции корпуса	Полиамид
EF002521	Класс негорючести изоляц материала UL94	V0
EF008219	Место соединения	Сбоку (поперечное)
EF001596	Материал корпуса	Полиамид
IEK_F000187	Номин раб напряжение переменного тока Ue	≤ 800	В
IEK_F000986	Материал токоведущей части	Алюминий
IEK_F000004	Климатическое исполнение	УХЛ3
EF002519	Количество зажимных клемм на 1 полюс	2
EF002393	Рабочая температура	-40...85	°C
IEK_F000274	Номин раб напряжение постоянного тока Ue	≤ 800	В
EF001438	Длина	88	мм
EF002525	Требуется торцевая изолирующая пластина	Нет
IEK_F000275	Номинальная способность к присоединению	16...95	мм²
IEK_F000938	Момент затяжки Нм при сечении проводника	20	мм²
EF002522	Ширина или размер ячейки	24.0	мм
EF002544	Возможно использовать с функцией PEN	Да
EF001746	Распространяет горение	Нет
EF008250	Номин ток In	Сu: 245 / Al: 220	А
EF006530	Материал зажима	Алюминий
EF002963	Номин частота	50	Гц
EF001366	Номин напряжение изоляции Ui	800	В

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Возможно использовать с функцией PEN Да
Высота 88
Гарантийный срок, Лет 5
Длина 88
Класс негорючести изоляц материала UL94 V0
Климатическое исполнение УХЛ3
Кол-во в комплекте 8
Количество зажимных клемм на 1 полюс 2
Количество полюсов 1
Материал зажима Алюминий
Материал изоляции корпуса Полиамид
Материал корпуса Полиамид
Материал токоведущей части Алюминий
Место соединения Сбоку (поперечное)
Модель или исполнение Заземляющая PEN
Момент затяжки Нм при сечении проводника 20
Номин напряжение изоляции Ui 800
Номин раб напряжение 800
Номин раб напряжение переменного тока Ue ≤ 800
Номин раб напряжение постоянного тока Ue ≤ 800
Номин ток In Сu: 245 / Al: 220
Номин частота 50
Номинальная способность к присоединению 16...95
Рабочая температура -40...85
Распространяет горение Нет
Сечение многожильного гибкого провода 16...95
Сечение одножильного жёсткого провода 16...95
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа DIN-рейка / винт
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Желто-зеленый
Ширина 24,0
Ширина или размер ячейки 24.0

В наличии на складе: 2144 шт.

400р.

На складе: 2144
Код товара: YZN22-095-K52
Артикул: YZN22-095-K52
