Клемма винтовая КВИ-2,5-PEN 2,5мм2 IEK

YZN30-002-K52

Описание
Характеристики

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).

Аналоги: YZN20-004-K52

Преимущества

Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2мВ).

Особенности конструкции

Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Возможность установки винтовой перемычки в центральной части клемм.

Универсальная маркировочная площадка для широкого ряда сечений проводников.

Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Klemmy_KVI_passp_mult_5.pdf

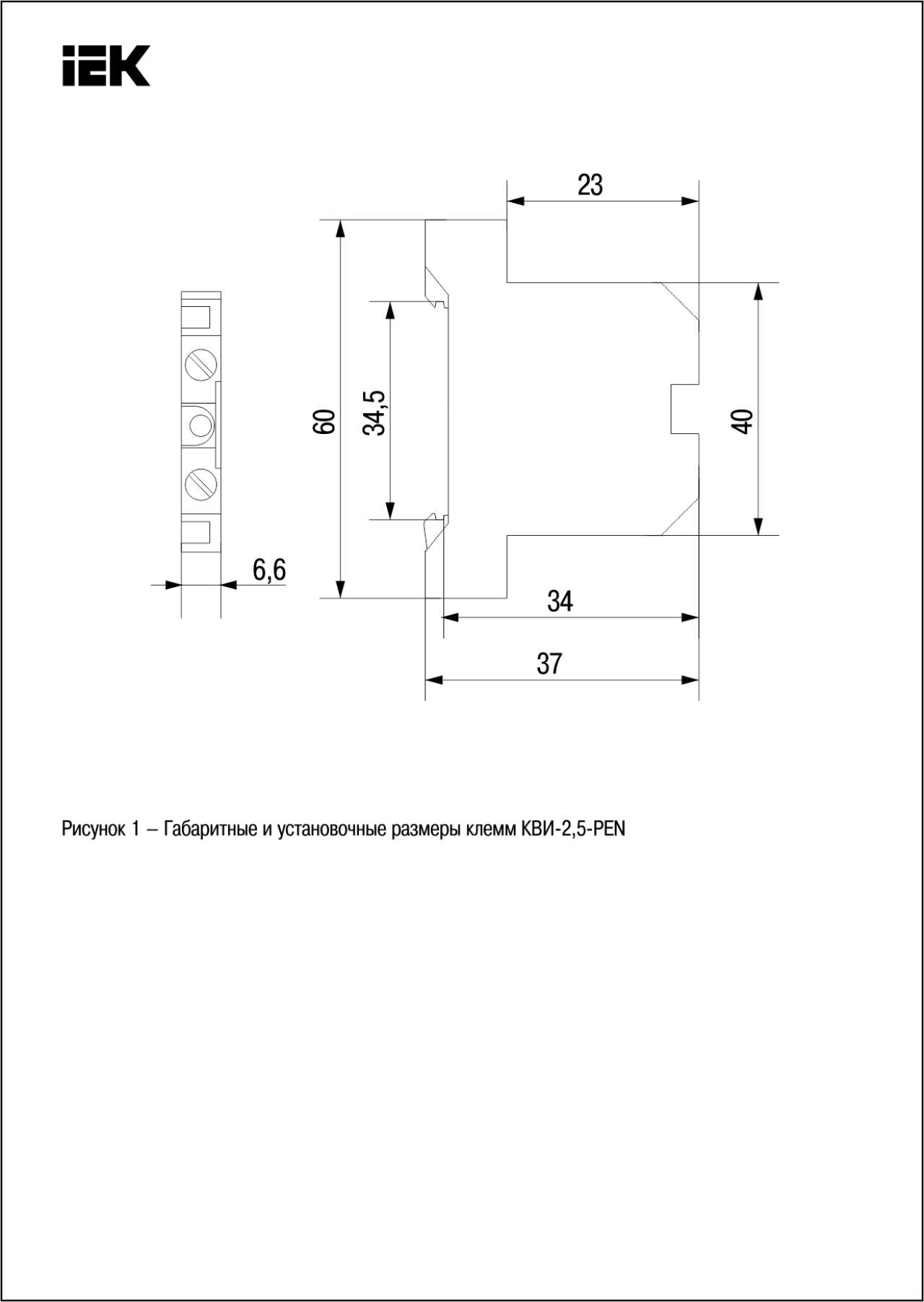

Дополнительные изображения

Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Заземляющая PEN
EF001391	Количество полюсов	1
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF007343	Сечение многожильного гибкого провода	1...2,5	мм²
EF000007	Цвет	Желто-зеленый
EF000228	Номин раб напряжение	800	В
EF002527	Тип электрич соединения 2	Винтовое соединение
RF000040	Тип изделия/компонента	Клемма КВИ
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
IEK_F000544	Ремонтопригодность	Нет
IEK_F001001	Степень защиты - IP с уст заглушкой	IP20
EF002525	Требуется торцевая изолирующая пластина	Нет
EF002544	Возможно использовать с функцией PEN	Да
EF002521	Класс негорючести изоляц материала UL94	V0
EF001438	Длина	37	мм
EF002526	Тип электрич соединения 1	Винтовое соединение
IEK_F000187	Номин раб напряжение переменного тока Ue	≤ 800	В
IEK_F001000	Степень защиты - IP без заглушки	IP00
IEK_F000004	Климатическое исполнение	УХЛ3
IEK_F000480	Кол-во в комплекте	50	шт
EF007543	Материал изоляции корпуса	Полиамид
EF006786	Степень загрязнения	3
IEK_F000275	Номинальная способность к присоединению	1...2,5	мм²
EF006530	Материал зажима	Сталь
EF001596	Материал корпуса	Полиамид
IEK_F000183	Минимальное сечение	1.0	мм
IEK_F000992	Относительная влажность воздуха	≥ 90
EF002519	Количество зажимных клемм на 1 полюс	2
IEK_F000274	Номин раб напряжение постоянного тока Ue	≤ 800	В
EF002963	Номин частота	50	Гц
EF007337	Сечение одножильного жёсткого провода	1...4	мм²
EF000008	Ширина	6,6	мм
IEK_F000987	Номин напряжение изоляции	1000	В
EF008250	Номин ток In	24	А
EF002393	Рабочая температура	-60...110	°C
EF005474	Степень защиты - IP	IP00
EF002522	Ширина или размер ячейки	6.6	мм
IEK_F000986	Материал токоведущей части	Латунь
EF000040	Высота	40	мм
EF004969	Макс поперечное сечение проводника	2,5	мм²
EF001746	Распространяет горение	Нет
EF008219	Место соединения	Сбоку (поперечное)
EF001366	Номин напряжение изоляции Ui	6000	В

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Возможно использовать с функцией PEN Да
Высота 40
Гарантийный срок, Лет 5
Длина 37
Класс негорючести изоляц материала UL94 V0
Климатическое исполнение УХЛ3
Кол-во в комплекте 50
Количество зажимных клемм на 1 полюс 2
Количество полюсов 1
Макс поперечное сечение проводника 2,5
Материал зажима Сталь
Материал изоляции корпуса Полиамид
Материал корпуса Полиамид
Материал токоведущей части Латунь
Место соединения Сбоку (поперечное)
Минимальное сечение 1.0
Модель или исполнение Заземляющая PEN
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции 1000
Номин напряжение изоляции Ui 6000
Номин раб напряжение 800
Номин раб напряжение переменного тока Ue ≤ 800
Номин раб напряжение постоянного тока Ue ≤ 800
Номин ток In 24
Номин частота 50
Номинальная способность к присоединению 1...2,5
Относительная влажность воздуха ≥ 90
Рабочая температура -60...110
Распространяет горение Нет
Ремонтопригодность Нет
Сечение многожильного гибкого провода 1...2,5
Сечение одножильного жёсткого провода 1...4
Степень загрязнения 3
Степень защиты - IP IP00
Степень защиты - IP без заглушки IP00
Степень защиты - IP с уст заглушкой IP20
Тип изделия/компонента Клемма КВИ
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Желто-зеленый
Ширина 6,6
Ширина или размер ячейки 6.6

В наличии на складе: 950 шт.

110р.
