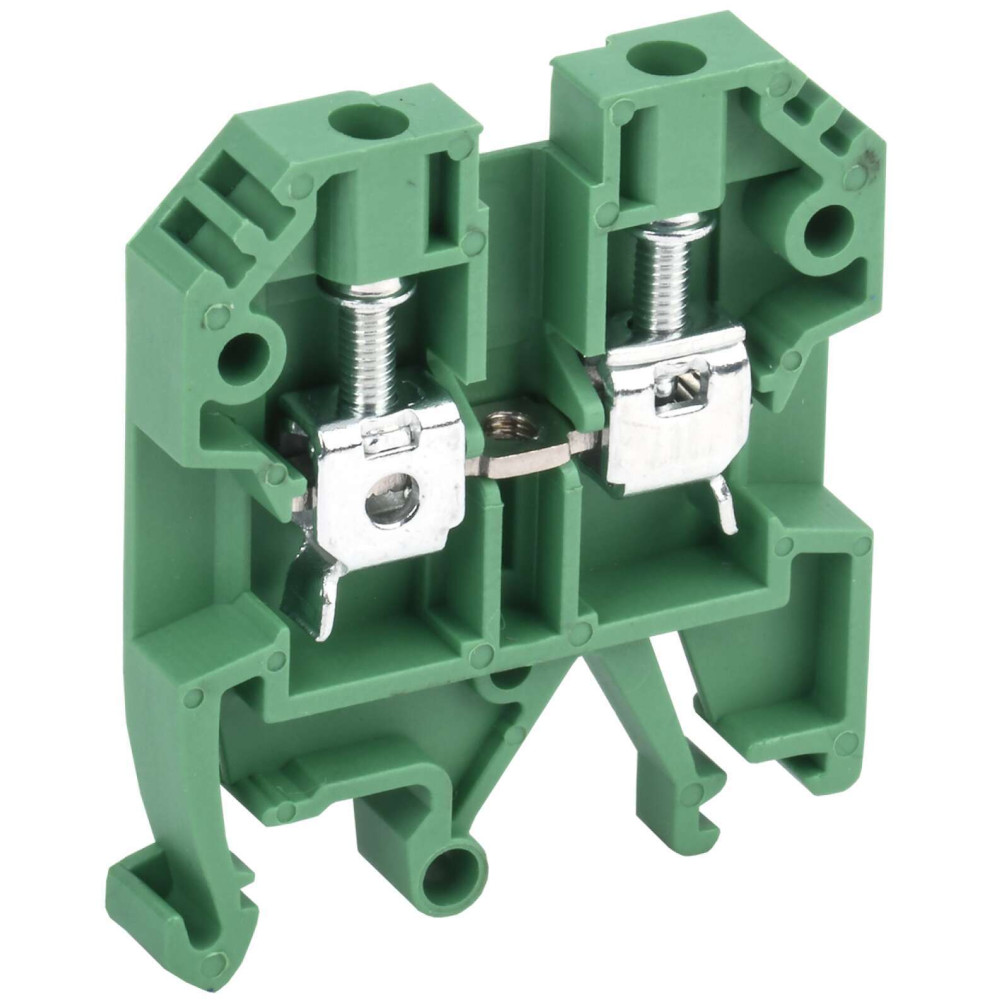

Клемма винтовая КВИ-4мм2 зеленая IEK
23082-YZN30-004-K06
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Преимущества
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
Особенности конструкции
Возможность установки винтовой перемычки в центральной части клемм.
Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.
Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.
Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).
Универсальная маркировочная площадка для широкого ряда сечений проводников.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Одно- и многополюсная клемма -зажим -колодка
- Возможно использовать с функцией PEN Нет
- Высота 41,6
- Гарантийный срок, Лет 5
- Длина 45,7
- Класс негорючести изоляц материала UL94 V0
- Климатическое исполнение УХЛ3
- Кол-во в комплекте 50
- Количество зажимных клемм на 1 полюс 2
- Количество полюсов 1
- Макс поперечное сечение проводника 4
- Материал зажима Сталь
- Материал изоляции корпуса Полиамид
- Материал корпуса Полиамид
- Материал токоведущей части Латунь
- Место соединения Сбоку (поперечное)
- Минимальное сечение 1.5
- Модель или исполнение Трехфазная установка
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции 1000
- Номин напряжение изоляции Ui 6000
- Номин раб напряжение 800
- Номин раб напряжение переменного тока Ue ≤ 800
- Номин раб напряжение постоянного тока Ue ≤ 800
- Номин ток In 35
- Номин частота 50
- Номинальная способность к присоединению 1,5...4
- Относительная влажность воздуха ≥ 90
- Рабочая температура -60...110
- Распространяет горение Нет
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 1,5...4
- Сечение одножильного жёсткого провода 1,5...6
- Степень загрязнения 3
- Степень защиты - IP IP00
- Степень защиты - IP без заглушки IP00
- Степень защиты - IP с уст заглушкой IP20
- Тип изделия/компонента Клемма КВИ
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Тип электрич соединения 1 Винтовое соединение
- Тип электрич соединения 2 Винтовое соединение
- Требуется торцевая изолирующая пластина Да
- Цвет Зеленый
- Ширина 6,5
- Ширина или размер ячейки 6.5
