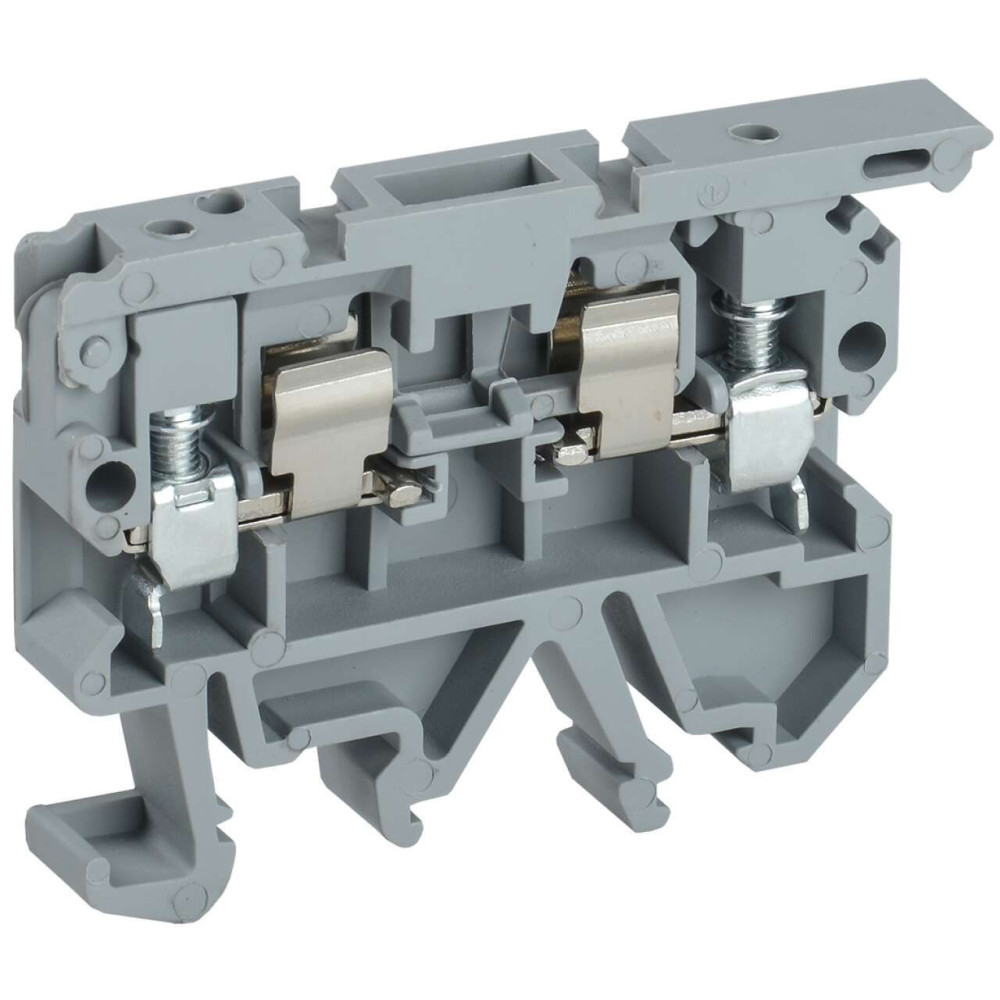

Клемма винтовая КВИ-4-П с держателем предохранителя 5х20 серая IEK

YZN30-004F-K02

Описание
Характеристики

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Клеммы с предохранителем имеют специальный блок для установки предохранителя размером 5х20мм. Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).

Преимущества

Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2мВ).

Особенности конструкции

Возможность установки винтовой перемычки в центральной части клемм.

Универсальная маркировочная площадка для широкого ряда сечений проводников.

Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.

Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Klemmy_KVI_passp_mult_5.pdf

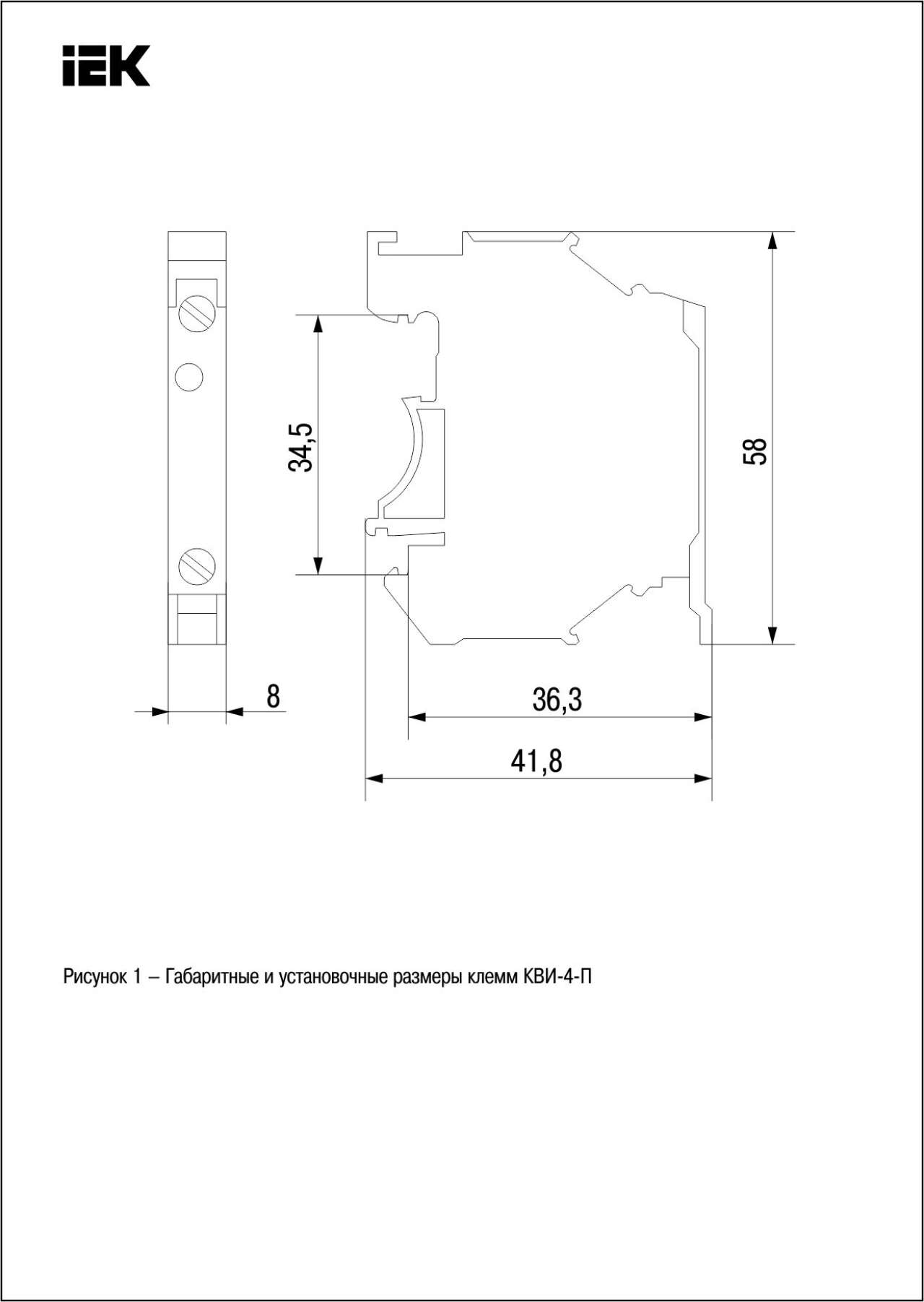

Дополнительные изображения

Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Фазная с предохранителем
EF001391	Количество полюсов	1
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF007343	Сечение многожильного гибкого провода	1,5...4	мм²
EF000007	Цвет	Серый
EF000228	Номин раб напряжение	500	В
EF002527	Тип электрич соединения 2	Винтовое соединение
RF000040	Тип изделия/компонента	Клемма КВИ
EF001746	Распространяет горение	Нет
IEK_F000275	Номинальная способность к присоединению	1,5...4	мм²
EF002522	Ширина или размер ячейки	8.2	мм
IEK_F001004	Класс предохранителя	G
IEK_F000828	Номин ток предохранителя	6.3	А
EF000040	Высота	59	мм
EF007543	Материал изоляции корпуса	Полиамид
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
IEK_F000183	Минимальное сечение	1.5	мм
EF005474	Степень защиты - IP	IP00
EF002544	Возможно использовать с функцией PEN	Нет
IEK_F000274	Номин раб напряжение постоянного тока Ue	≤ 800	В
IEK_F001003	Размер предохранителя	5х20	мм
EF008219	Место соединения	Сбоку (поперечное)
EF008250	Номин ток In	6,3	А
IEK_F000004	Климатическое исполнение	УХЛ3
EF007337	Сечение одножильного жёсткого провода	1,5...6	мм²
IEK_F000187	Номин раб напряжение переменного тока Ue	≤ 800	В
IEK_F000544	Ремонтопригодность	Нет
EF006530	Материал зажима	Сталь
EF001366	Номин напряжение изоляции Ui	6000	В
IEK_F000992	Относительная влажность воздуха	≥ 90
IEK_F001000	Степень защиты - IP без заглушки	IP00
EF000008	Ширина	8,2	мм
IEK_F000480	Кол-во в комплекте	50	шт
EF002525	Требуется торцевая изолирующая пластина	Да
EF002963	Номин частота	50	Гц
EF002393	Рабочая температура	-60...110	°C
EF001438	Длина	49	мм
EF002519	Количество зажимных клемм на 1 полюс	2
EF002521	Класс негорючести изоляц материала UL94	V0
EF001596	Материал корпуса	Полиамид
EF004969	Макс поперечное сечение проводника	4	мм²
IEK_F000986	Материал токоведущей части	Латунь
EF006786	Степень загрязнения	3
EF002526	Тип электрич соединения 1	Винтовое соединение
IEK_F000987	Номин напряжение изоляции	1000	В
IEK_F001001	Степень защиты - IP с уст заглушкой	IP20

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Возможно использовать с функцией PEN Нет
Высота 59
Гарантийный срок, Лет 5
Длина 49
Класс негорючести изоляц материала UL94 V0
Класс предохранителя G
Климатическое исполнение УХЛ3
Кол-во в комплекте 50
Количество зажимных клемм на 1 полюс 2
Количество полюсов 1
Макс поперечное сечение проводника 4
Материал зажима Сталь
Материал изоляции корпуса Полиамид
Материал корпуса Полиамид
Материал токоведущей части Латунь
Место соединения Сбоку (поперечное)
Минимальное сечение 1.5
Модель или исполнение Фазная с предохранителем
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции 1000
Номин напряжение изоляции Ui 6000
Номин раб напряжение 500
Номин раб напряжение переменного тока Ue ≤ 800
Номин раб напряжение постоянного тока Ue ≤ 800
Номин ток In 6,3
Номин ток предохранителя 6.3
Номин частота 50
Номинальная способность к присоединению 1,5...4
Относительная влажность воздуха ≥ 90
Рабочая температура -60...110
Размер предохранителя 5х20
Распространяет горение Нет
Ремонтопригодность Нет
Сечение многожильного гибкого провода 1,5...4
Сечение одножильного жёсткого провода 1,5...6
Степень загрязнения 3
Степень защиты - IP IP00
Степень защиты - IP без заглушки IP00
Степень защиты - IP с уст заглушкой IP20
Тип изделия/компонента Клемма КВИ
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Да
Цвет Серый
Ширина 8,2
Ширина или размер ячейки 8.2

В наличии на складе: 3000 шт.

240р.

На складе: 3000
Код товара: YZN30-004F-K02
Артикул: YZN30-004F-K02
