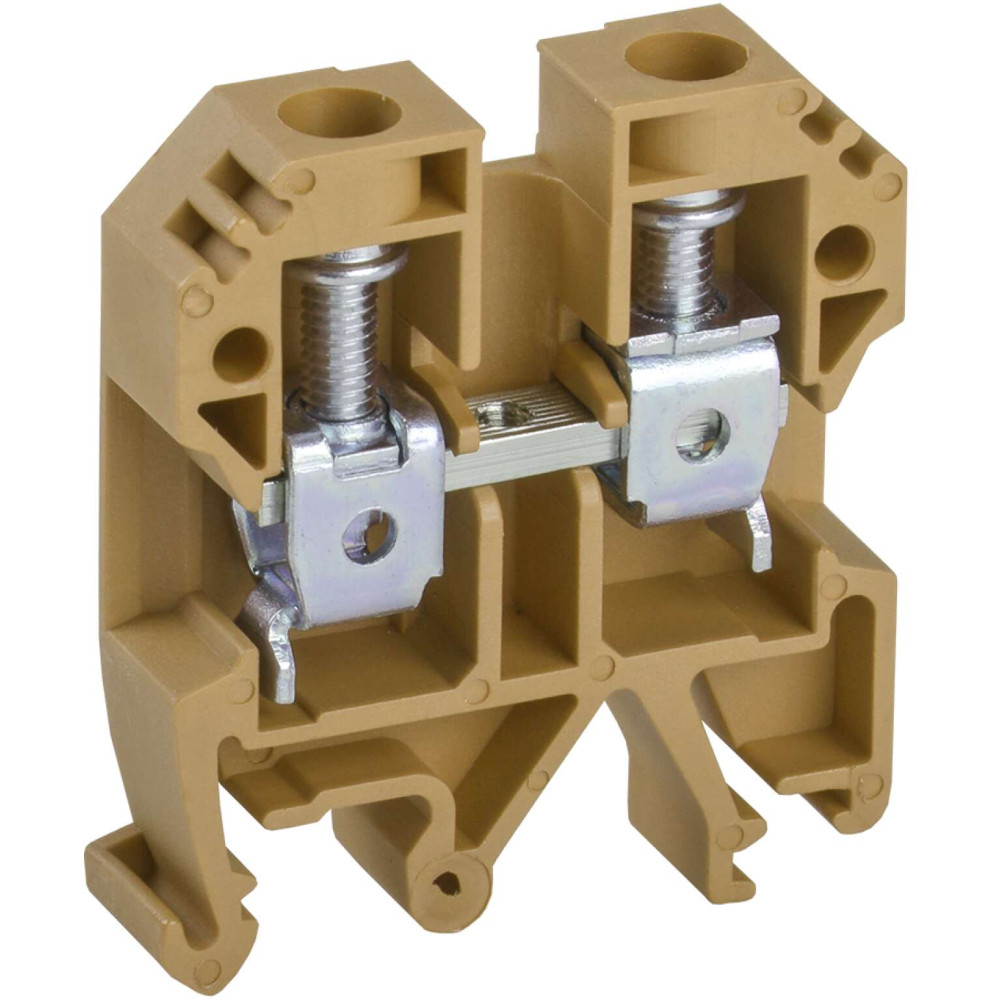

ОформитьКлемма винтовая КВИ-10мм2 желтая IEK
Преимущества
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
Особенности конструкции
Возможность установки винтовой перемычки в центральной части клемм.
Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.
Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.
Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).
Универсальная маркировочная площадка для широкого ряда сечений проводников.
Документация
Сертификаты
- Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.33915_24.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.42647_25.pdf
Дополнительные изображения
Модели для проектировщиков
Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000010 | Модель или исполнение | Трехфазная установка | |
| EF001391 | Количество полюсов | 1 | |
| EF000003 | Тип монтажа | DIN-рейка (стандарт) 35 мм | |
| EF007343 | Сечение многожильного гибкого провода | 4...10 | мм² |
| EF000007 | Цвет | Желтый | |
| EF000228 | Номин раб напряжение | 800 | В |
| EF002527 | Тип электрич соединения 2 | Винтовое соединение | |
| RF000040 | Тип изделия/компонента | Клемма КВИ | |
| IEK_F000986 | Материал токоведущей части | Латунь | |
| EF002522 | Ширина или размер ячейки | 10.0 | мм |
| EF002526 | Тип электрич соединения 1 | Винтовое соединение | |
| EF001746 | Распространяет горение | Нет | |
| EF000008 | Ширина | 10 | мм |
| EF002544 | Возможно использовать с функцией PEN | Нет | |
| EF005474 | Степень защиты - IP | IP00 | |
| IEK_F000992 | Относительная влажность воздуха | ≥ 90 | |
| EF001366 | Номин напряжение изоляции Ui | 6000 | В |
| EF002578 | Номин импульсное выдерживаемое напряжение | 6 | кВ |
| IEK_F000275 | Номинальная способность к присоединению | 4...10 | мм² |
| EF004969 | Макс поперечное сечение проводника | 10 | мм² |
| IEK_F001001 | Степень защиты - IP с уст заглушкой | IP20 | |
| EF008219 | Место соединения | Сбоку (поперечное) | |
| EF002519 | Количество зажимных клемм на 1 полюс | 2 | |
| EF002393 | Рабочая температура | -60...110 | °C |
| IEK_F000274 | Номин раб напряжение постоянного тока Ue | ≤ 800 | В |
| IEK_F000187 | Номин раб напряжение переменного тока Ue | ≤ 800 | В |
| IEK_F000480 | Кол-во в комплекте | 50 | шт |
| EF007337 | Сечение одножильного жёсткого провода | 4...16 | мм² |
| EF006786 | Степень загрязнения | 3 | |
| IEK_F000987 | Номин напряжение изоляции | 1000 | В |
| EF008250 | Номин ток In | 70 | А |
| EF006530 | Материал зажима | Сталь | |
| EF000040 | Высота | 41,6 | мм |
| EF007543 | Материал изоляции корпуса | Полиамид | |
| EF002525 | Требуется торцевая изолирующая пластина | Да | |
| IEK_F000544 | Ремонтопригодность | Нет | |
| EF002521 | Класс негорючести изоляц материала UL94 | V0 | |
| EF001596 | Материал корпуса | Полиамид | |
| IEK_F000183 | Минимальное сечение | 4.0 | мм |
| EF001438 | Длина | 45,7 | мм |
| IEK_F001000 | Степень защиты - IP без заглушки | IP00 | |
| EF002963 | Номин частота | 50 | Гц |
| IEK_F000004 | Климатическое исполнение | УХЛ3 |
Характеристики
- class Одно- и многополюсная клемма -зажим -колодка
- Возможно использовать с функцией PEN Нет
- Высота 41,6
- Гарантийный срок, Лет 5
- Длина 45,7
- Класс негорючести изоляц материала UL94 V0
- Климатическое исполнение УХЛ3
- Кол-во в комплекте 50
- Количество зажимных клемм на 1 полюс 2
- Количество полюсов 1
- Макс поперечное сечение проводника 10
- Материал зажима Сталь
- Материал изоляции корпуса Полиамид
- Материал корпуса Полиамид
- Материал токоведущей части Латунь
- Место соединения Сбоку (поперечное)
- Минимальное сечение 4.0
- Модель или исполнение Трехфазная установка
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции 1000
- Номин напряжение изоляции Ui 6000
- Номин раб напряжение 800
- Номин раб напряжение переменного тока Ue ≤ 800
- Номин раб напряжение постоянного тока Ue ≤ 800
- Номин ток In 70
- Номин частота 50
- Номинальная способность к присоединению 4...10
- Относительная влажность воздуха ≥ 90
- Рабочая температура -60...110
- Распространяет горение Нет
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 4...10
- Сечение одножильного жёсткого провода 4...16
- Степень загрязнения 3
- Степень защиты - IP IP00
- Степень защиты - IP без заглушки IP00
- Степень защиты - IP с уст заглушкой IP20
- Тип изделия/компонента Клемма КВИ
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Тип электрич соединения 1 Винтовое соединение
- Тип электрич соединения 2 Винтовое соединение
- Требуется торцевая изолирующая пластина Да
- Цвет Желтый
- Ширина 10
- Ширина или размер ячейки 10.0
- На складе: 1246
- Код товара: YZN30-010-K05
- Артикул: YZN30-010-K05
