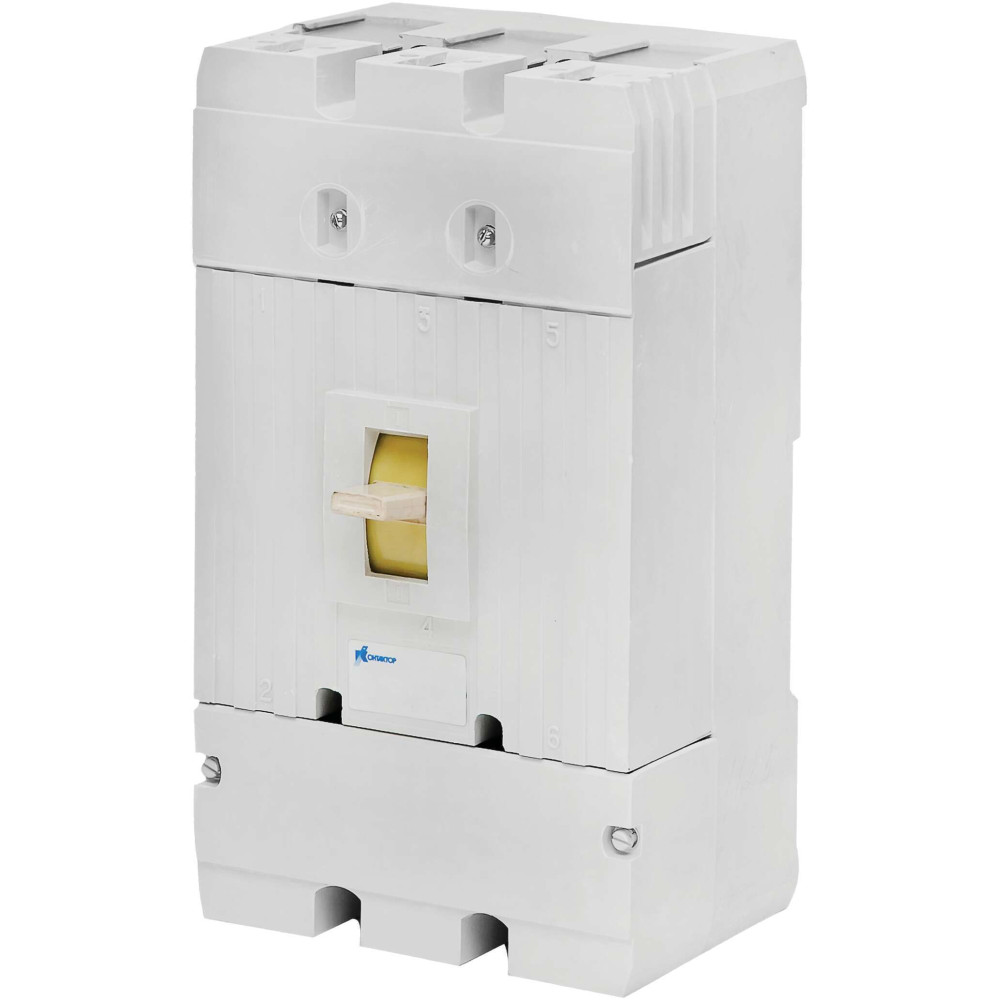

Выключатель автоматический А3794БУХЛ3 Выдв Э/Магн 630А 690В 6300А ПЭ220-240AC НР110-440AC ВК1З1Р присоединение заднее шина медь IP00 Контактор
1003330
Выключатели предназначены для эксплуатации в электроустановках с напряжением до 690 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей, а также для защиты электрооборудования от перегрузок и коротких замыканий, а также при снижении напряжения до недопустимой величины.
А3791Б — 2-полюсный постоянного или переменного тока, токоограничивающий (категория применения А) с электромагнитным максимальным расцепителем тока.
А3792Б — 3-полюсный переменного тока, токоограничивающий (категория применения А) с электромагнитным максимальным расцепителем тока.
А3793Б — 2-полюсный постоянного или переменного тока, токоограничивающий (категория применения А) с электронным и электромагнитным максимальными расцепителями тока.
А3794Б — 3-полюсный переменного тока, токоограничивающий (категория применения А) с электронным и электромагнитным максимальными расцепителями тока.
А3793С — 2-полюсный, селективный (категория применения В) с электронным максимальным расцепителем тока.
А3794С — 3-полюсный переменного тока, селективный (категория применения В) с электронным максимальным расцепителем тока.
А3797С — 2-полюсный без максимальных расцепителей тока.
А3798С — 3-полюсный без максимальных расцепителей тока.
Включены в реестр Минпромторга.
Преимущества
- Автоматические выключатели на номинальные токи от 250 до 630 А переменного или постоянного тока токоограничивающие или селективные.
- Исполнение с электромагнитным или электронным расцепителями или без расцепителя.
- Обладают высокой отключающей способностью.
- Большая гамма вариантов комплектации.
- Широкий температурный диапазон эксплуатации.
- Подсерия с обозначением У для эксплуатации в электроустановках шахтного оборудования с напряжением до 1140 В.
- Включены в реестр Минпромторга.
Документация
Характеристики
- class Силовой авт выкл для защиты оборудования
- Вид подключения главной электрич цепи Подключение сзади
- Высота 435.0
- Глубина 495.0
- Диап регул без заде сраб расцеп короткого замык 378…7560
- Диапазон кратк задержки расцеп короткого замык 283,5…7560
- Диапазон уставки тока расцепления 189…630
- Исполнение Выдвижной (-ая)
- Кол-во вспомогат норм замкнутых-НЗ конт 1
- Кол-во вспомогат норм разомкнутых-НО конт 1
- Количество полюсов 3
- Комплексная защита от замыканий на землю Да
- Конструкция прибора Вставляемое в слот устройство (выдвижное/выкатное)
- Моторный привод - дополнительно Нет
- Моторный привод встроенный Да
- Номин напряжение 0...690
- Номин откл способность Icu при 400 В 50 Гц 51
- Номин продолжительный ток Iu 630
- Номин раб наибольшая откл способность Ics 50,5
- Номин ток 630
- Подходит для монтажа на DIN-рейку Нет
- Потери энергии 195
- С расцеплением под напряжением Да
- Степень защиты - IP IP00
- Тип изделия/компонента Выключатель автоматический в литом корпусе
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип расцепителя Электронный
- Тип элемента управления Рычажковый (перекидной рычаг)
- Ширина 435.0
В наличии на складе: Ожидается поступление
251240р.
- Ожидается поступление
- Код товара: 1003330
- Артикул: 1003330
