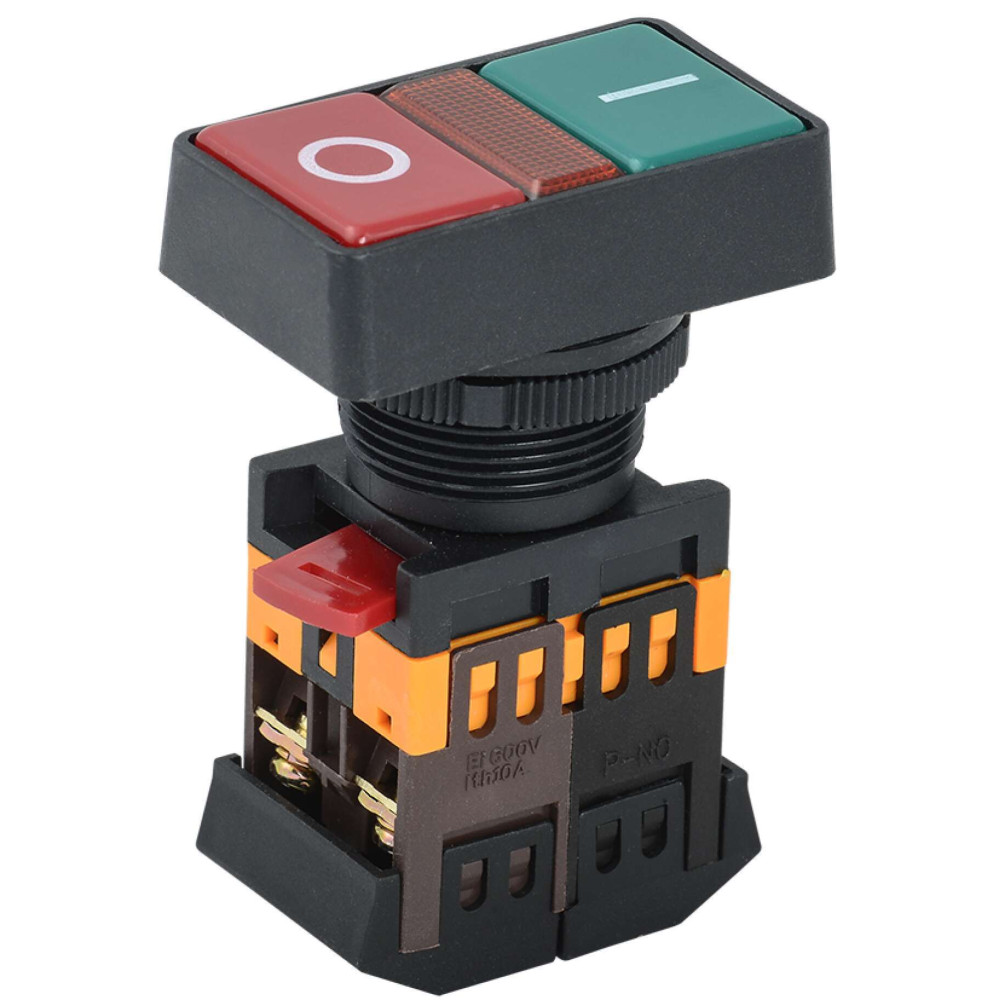

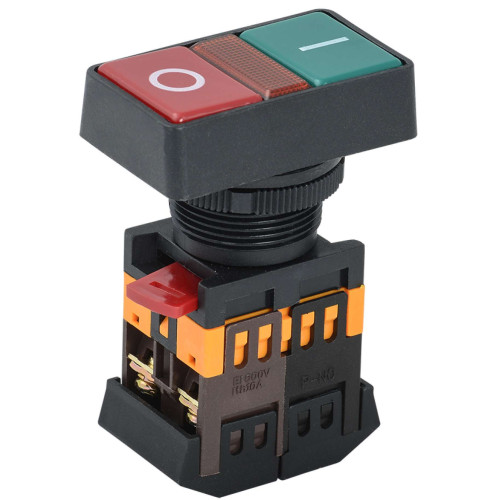

Кнопка РPВВ-30N "I-O" d=30мм неон/240В 1з+1р IEK

BBD20-PPBB-K51

Описание
Характеристики

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Аналоги: MI-BT60-11DR-3-11-K51

Преимущества

Незначительная стоимость, высокая надежность и простота монтажа.
Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Buttons_passport_7.pdf

Информационные материалы

Презентация
Prezent_Knopki_perekluchat_2017.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Нажимная кнопка (выкл/перекл) в сборе (ID: EC001028)

ID	Описание	Значение	Ед. изм.
EF000079	Диаметр отверстия	30	мм
EF001407	С возвратной пружиной	Да
EF000198	С сигнальной лампой - индикатором	Да
EF000190	Цвет кнопки	Красный/зеленый
EF001546	Тип кнопки	Комбинированный
EF002423	Тип лампы	Неоновая лампа
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
EF007447	Функция переключения с фиксацией	Нет
EF005474	Степень защиты - IP	IP40
EF001105	Количество нормально открытых контактов	1
EF004565	Ширина открытия	-	мм
EF003961	Тип подключения	Винтовое соединение
EF001106	Количество нормально закрытых контактов	1
EF001142	С возможностью подсветки	Да
EF000228	Номин раб напряжение	48/120/230/400/660	В
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF002950	Ширина по количеству модульных расстояний	-
EF006253	Конструкция линзы	Нет
EF006522	Напряжение питания лампы	230	В
EF000227	Номин ток	0,6 ... 10	А
EF008255	Кол-во нормально замкнутых - НЗ контактов	1
EF004778	Высота проёма под измерительный прибор	-	мм
EF001372	Количество управляющих элементов	1

Характеристики

class Нажимная кнопка (выкл/перекл) в сборе
Высота проёма под измерительный прибор -
Гарантийный срок, Лет 5
Диаметр отверстия 30
Кол-во норм разомкнутых - НО контактов 1
Кол-во нормально замкнутых - НЗ контактов 1
Количество нормально закрытых контактов 1
Количество нормально открытых контактов 1
Количество управляющих элементов 1
Конструкция линзы Нет
Напряжение питания лампы 230
Номин раб напряжение 48/120/230/400/660
Номин ток 0,6 ... 10
С возвратной пружиной Да
С возможностью подсветки Да
С сигнальной лампой - индикатором Да
Степень защиты - IP IP40
Тип кнопки Комбинированный
Тип лампы Неоновая лампа
Тип напряжения Перемен./постоян. (AC/DC)
Тип подключения Винтовое соединение
Функция переключения с фиксацией Нет
Цвет кнопки Красный/зеленый
Ширина открытия -
Ширина по количеству модульных расстояний -

В наличии на складе: 376 шт.

496р.

На складе: 376
Код товара: BBD20-PPBB-K51
Артикул: BBD20-PPBB-K51
