ESCA 5 Поворот вертикальный внешний 90град 80х80-1,2 IEK

ES5-PV-90-080-080-12

Описание
Характеристики

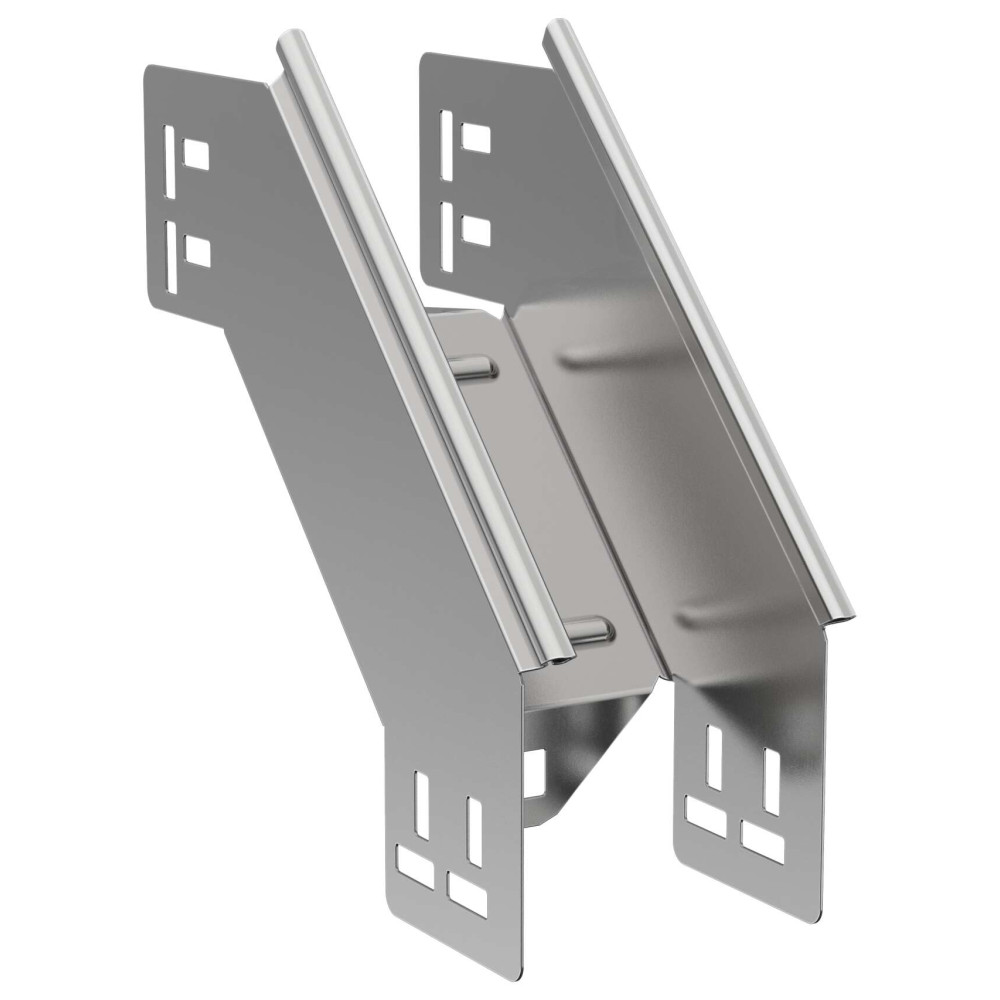

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Аналоги: ES7-PV-90-080-080-15-HDZ, ES5-PV-90-080-080-12-HDZ, ES7-PV-90-080-080-15

Преимущества

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

Документация

Сертификаты

Сертификат добровольный
РОСС RU.МЛ10.Н07432.pdf

Паспорта и РЭ

Дополнительные изображения


Класс: Поворот кабельного лотка (ID: EC002400)

ID	Описание	Значение	Ед. изм.
EF004820	Ширина кабельного лотка	80	мм
EF000040	Высота	80	мм
EF008326	Монтажная температура	-50...40	°C
EF000010	Модель или исполнение	Интегрированный разъем
EF000008	Ширина	80	мм
EF001257	Вид или марка материала	Прочее
EF001058	Отклонение - угол	90
IEK_F000179	Толщина металла	1.2	мм
EF004545	Перфорация в основании для монтажа	Нет
EF006388	Нержавеющая сталь травлёная	Нет
EF007806	Подходит для обеспеч целостности цепи	Нет
EF004822	Высота кабельного лотка	80	мм
EF000139	Защитное покрытие поверхности	Оцинковка по методу Сендзимира
EF002169	Материал	Сталь
EF005210	Изменение направления	Вертикально ниспадающий (внешний)
IEK_F001091	Толщина цинкового покрытия	10	мкм
EF006397	Исполнение для больших расст-усиленный	Нет
EF001122	Перфорированная боковая стенка	Нет
EF001438	Длина	272	мм
EF002386	Температура эксплуатации	-50...40	°C
EF000116	Номер цвета RAL	7047
EF001063	Ширина ответвления	80	мм
IEK_F000004	Климатическое исполнение	У2, ХЛ2, УХЛ2, ОМ2
EF000167	Вес	0,53	кг
EF000007	Цвет	Светло-серый
EF005474	Степень защиты - IP	IP00
IEK_F001102	Класс стойкости к коррозии	2

Характеристики

class Поворот кабельного лотка
Вес 0,53
Вид или марка материала Прочее
Высота 80
Высота кабельного лотка 80
Длина 272
Защитное покрытие поверхности Оцинковка по методу Сендзимира
Изменение направления Вертикально ниспадающий (внешний)
Исполнение для больших расст-усиленный Нет
Класс стойкости к коррозии 2
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
Материал Сталь
Модель или исполнение Интегрированный разъем
Монтажная температура -50...40
Нержавеющая сталь травлёная Нет
Номер цвета RAL 7047
Отклонение - угол 90
Перфорация в основании для монтажа Нет
Перфорированная боковая стенка Нет
Подходит для обеспеч целостности цепи Нет
Степень защиты - IP IP00
Температура эксплуатации -50...40
Толщина металла 1.2
Толщина цинкового покрытия 10
Цвет Светло-серый
Ширина 80
Ширина кабельного лотка 80
Ширина ответвления 80

В наличии на складе: Ожидается поступление

2517р.

Ожидается поступление
Код товара: ES5-PV-90-080-080-12
Артикул: ES5-PV-90-080-080-12
