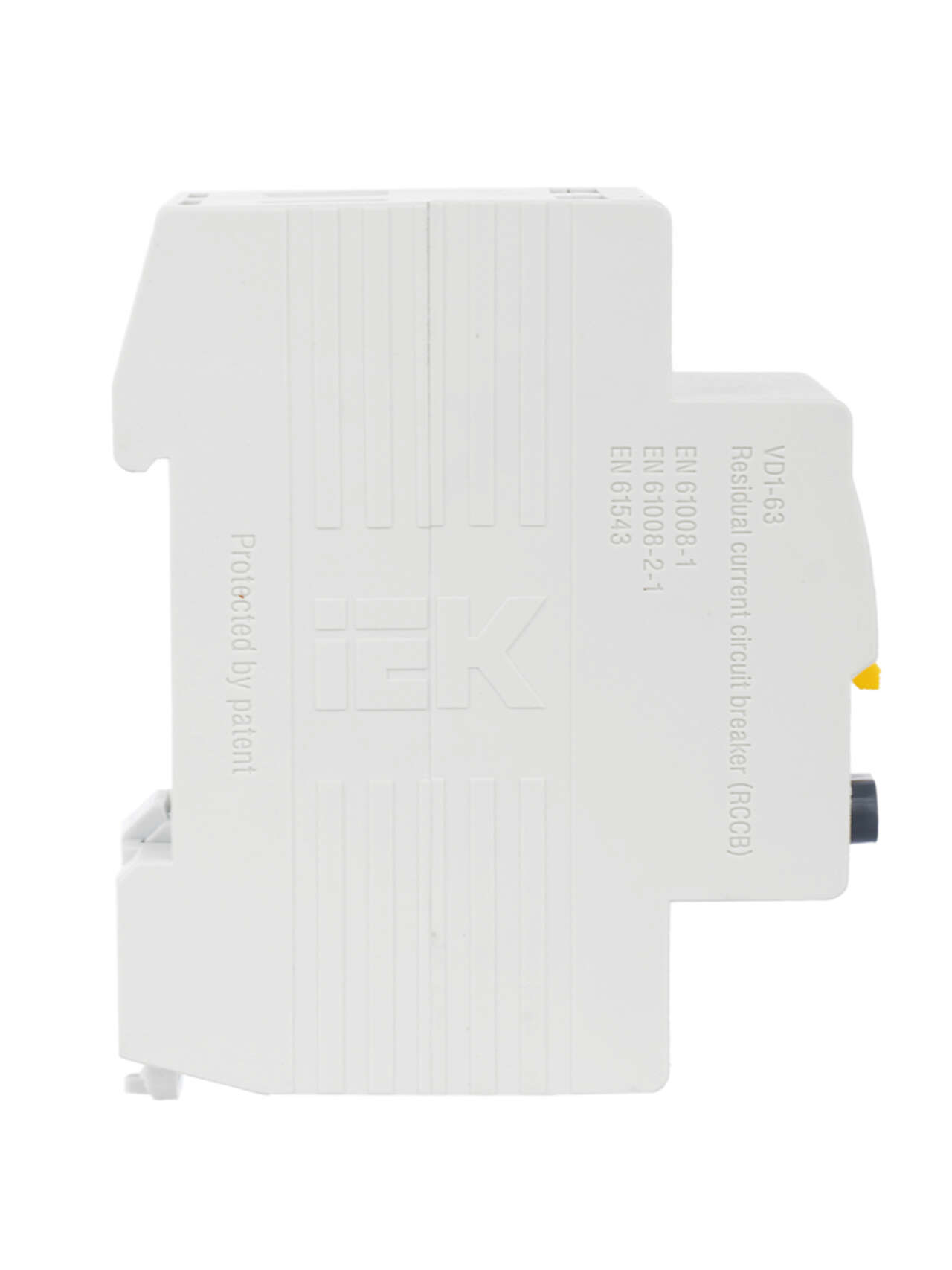

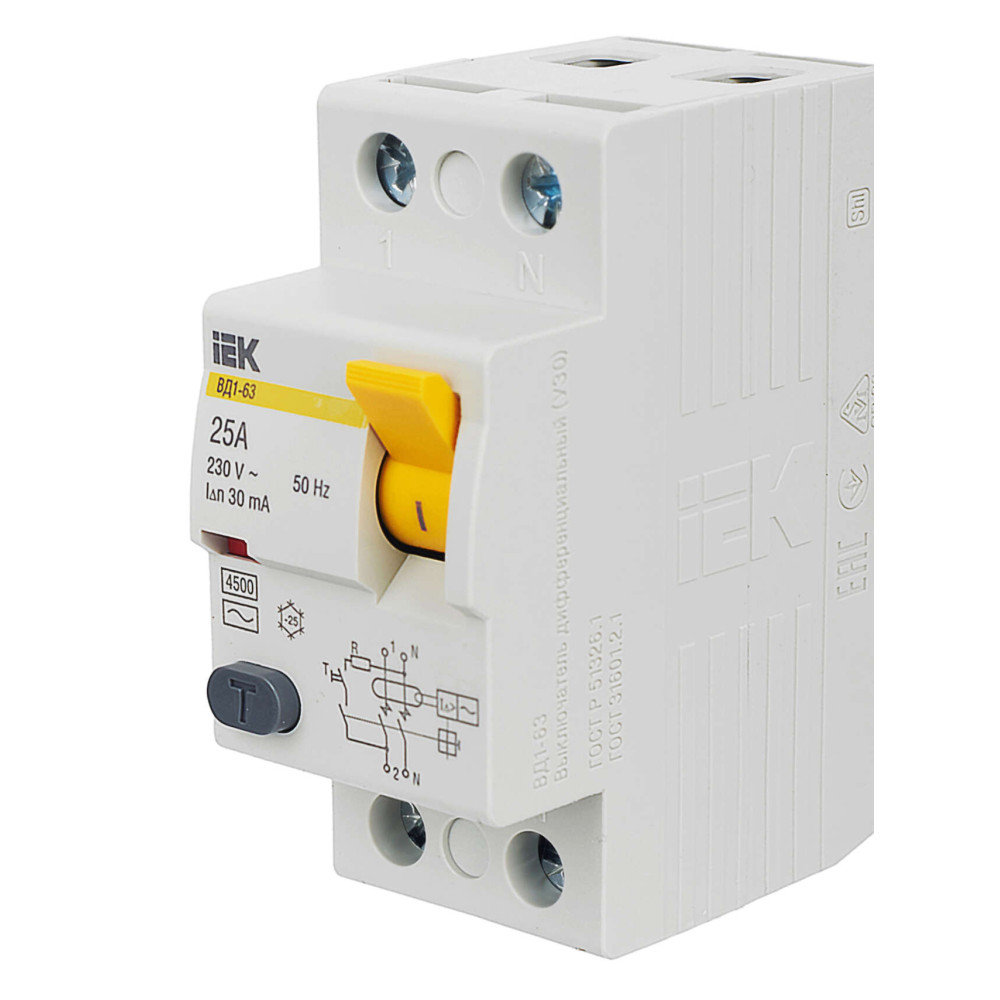

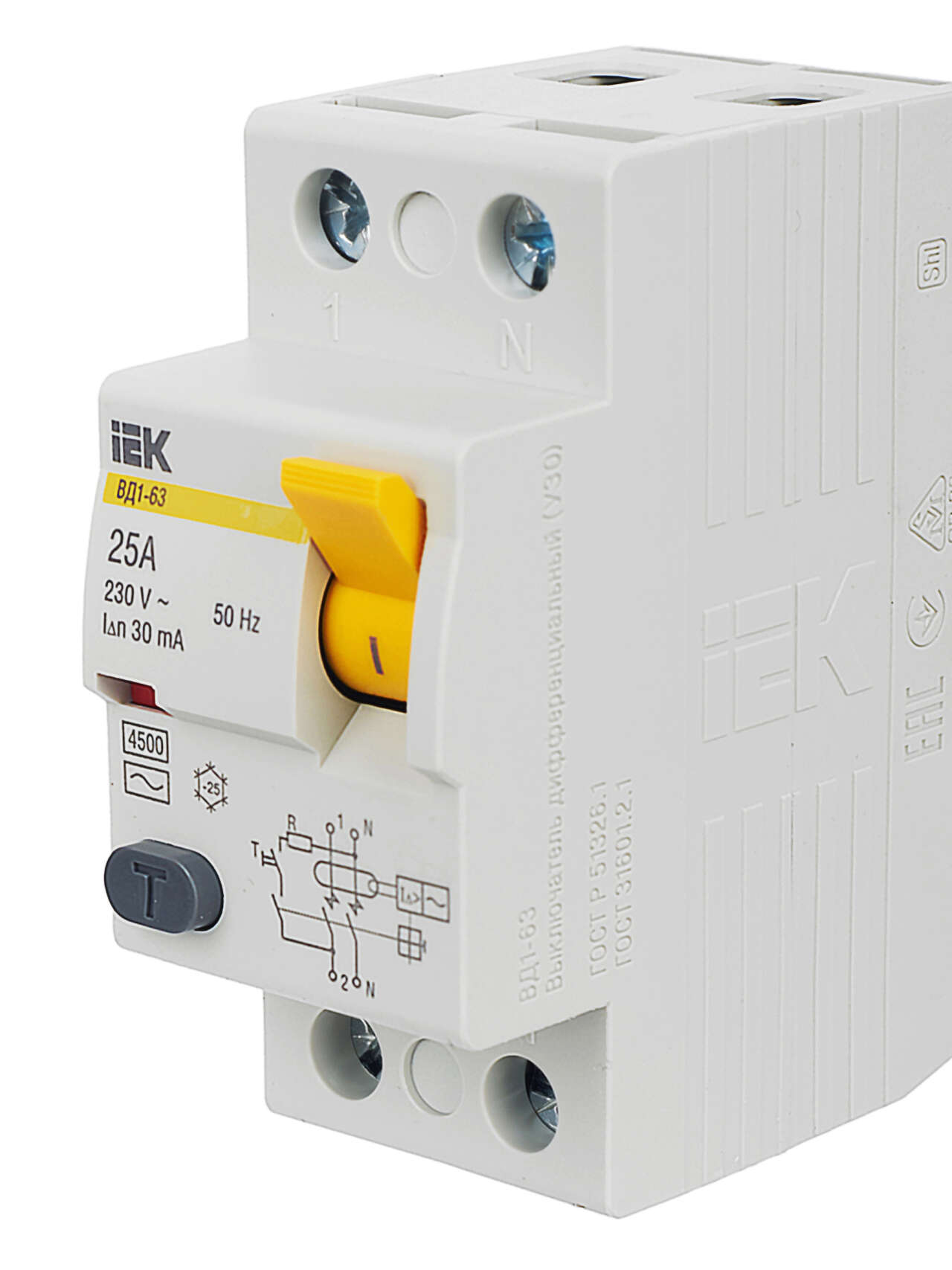

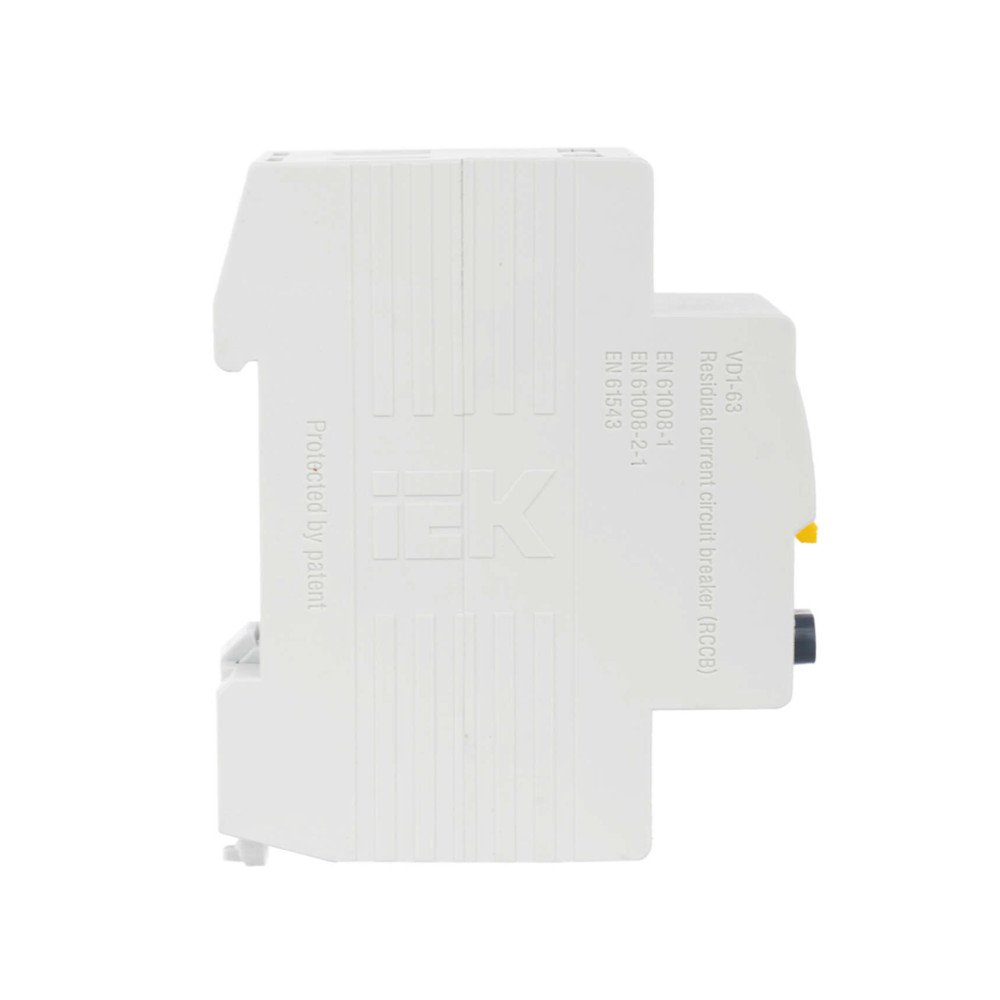

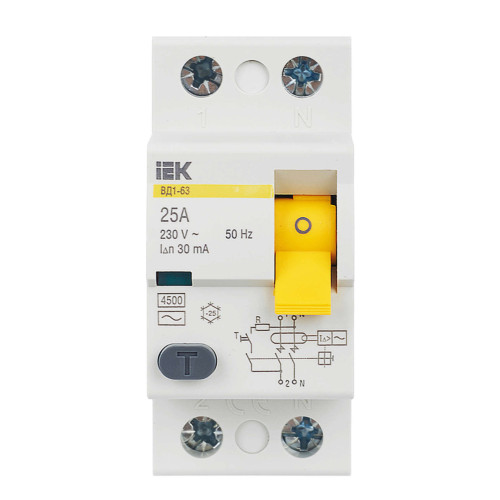

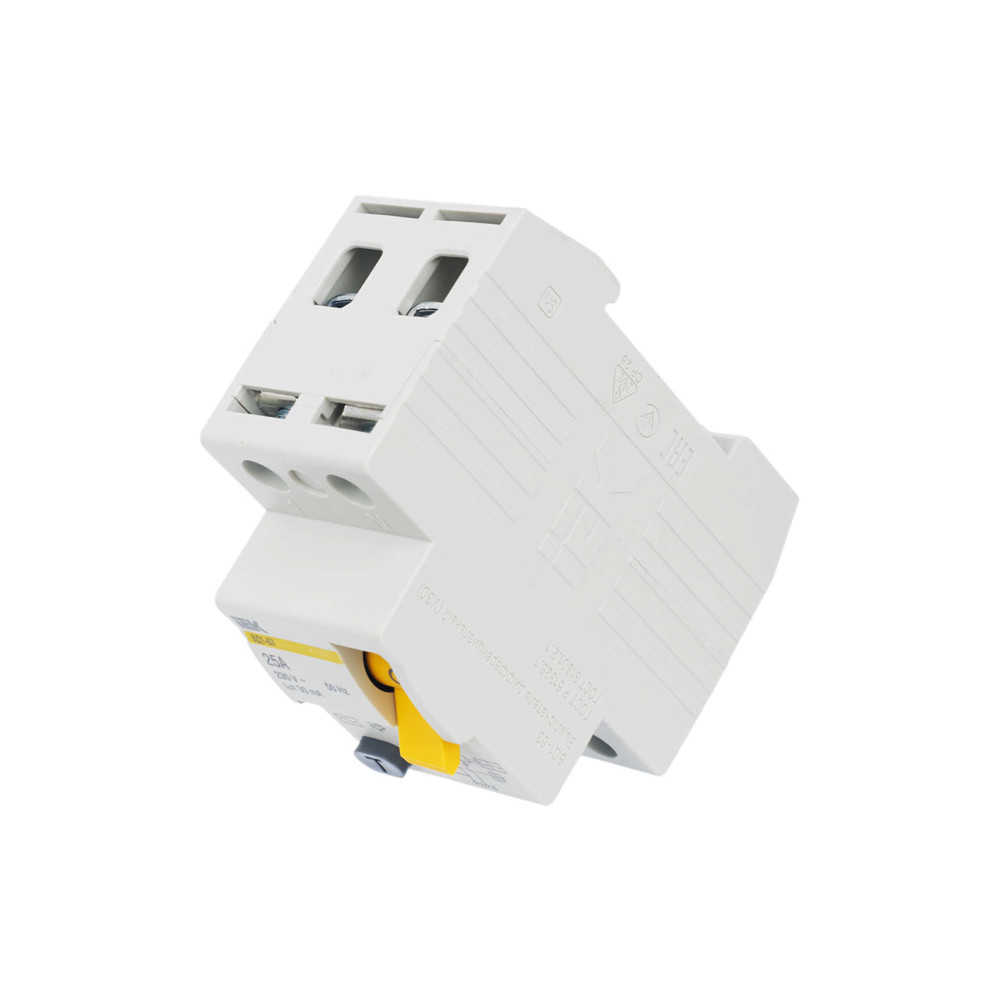

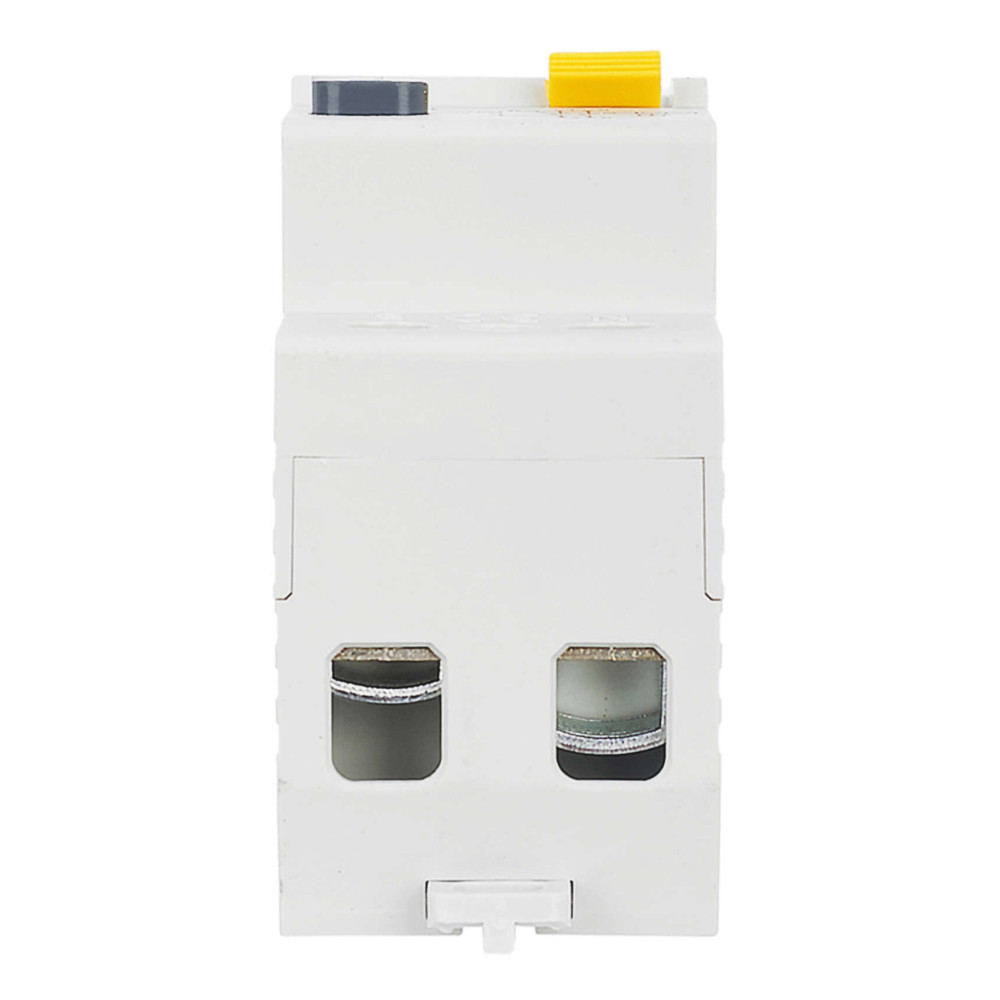

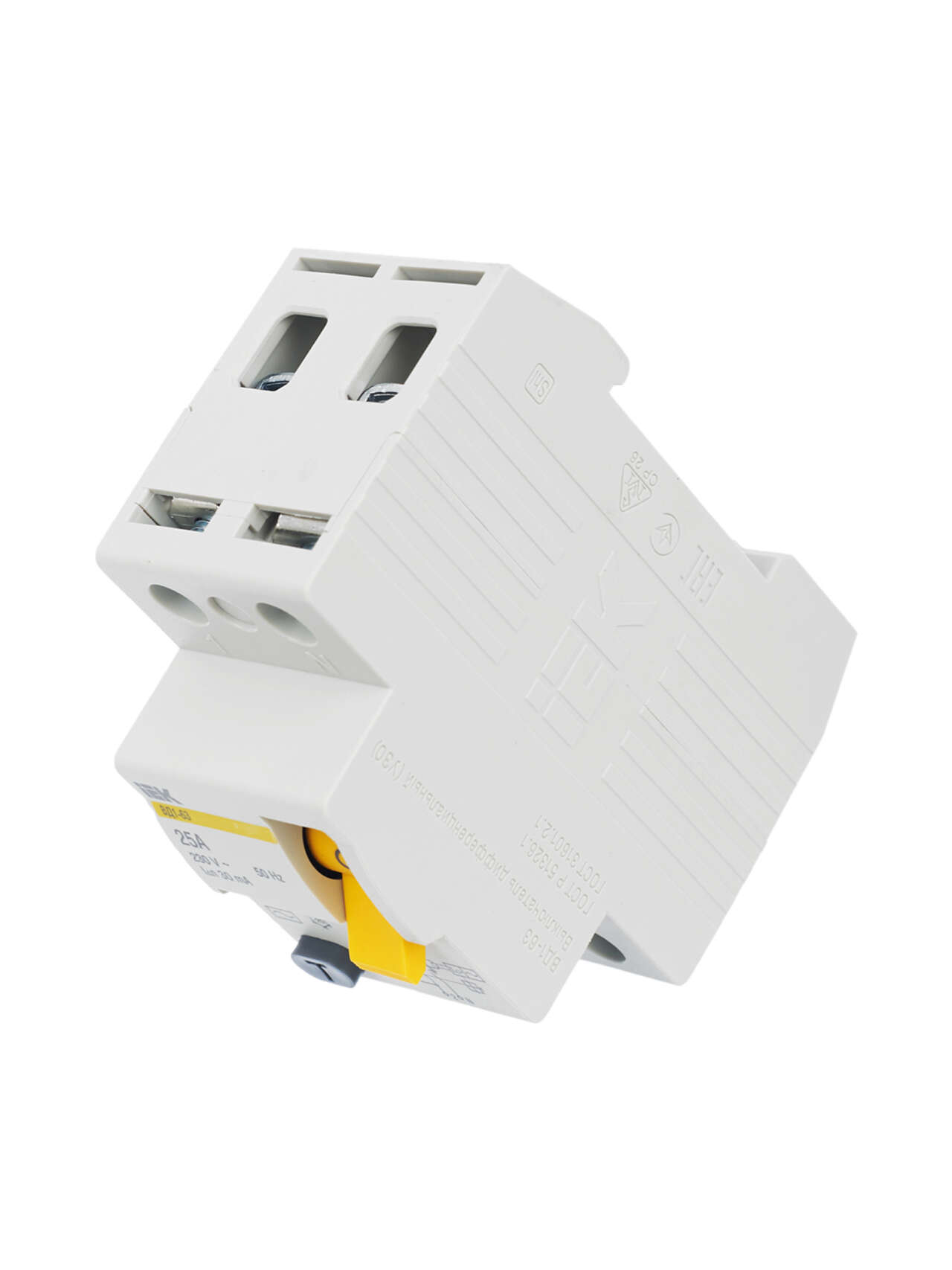

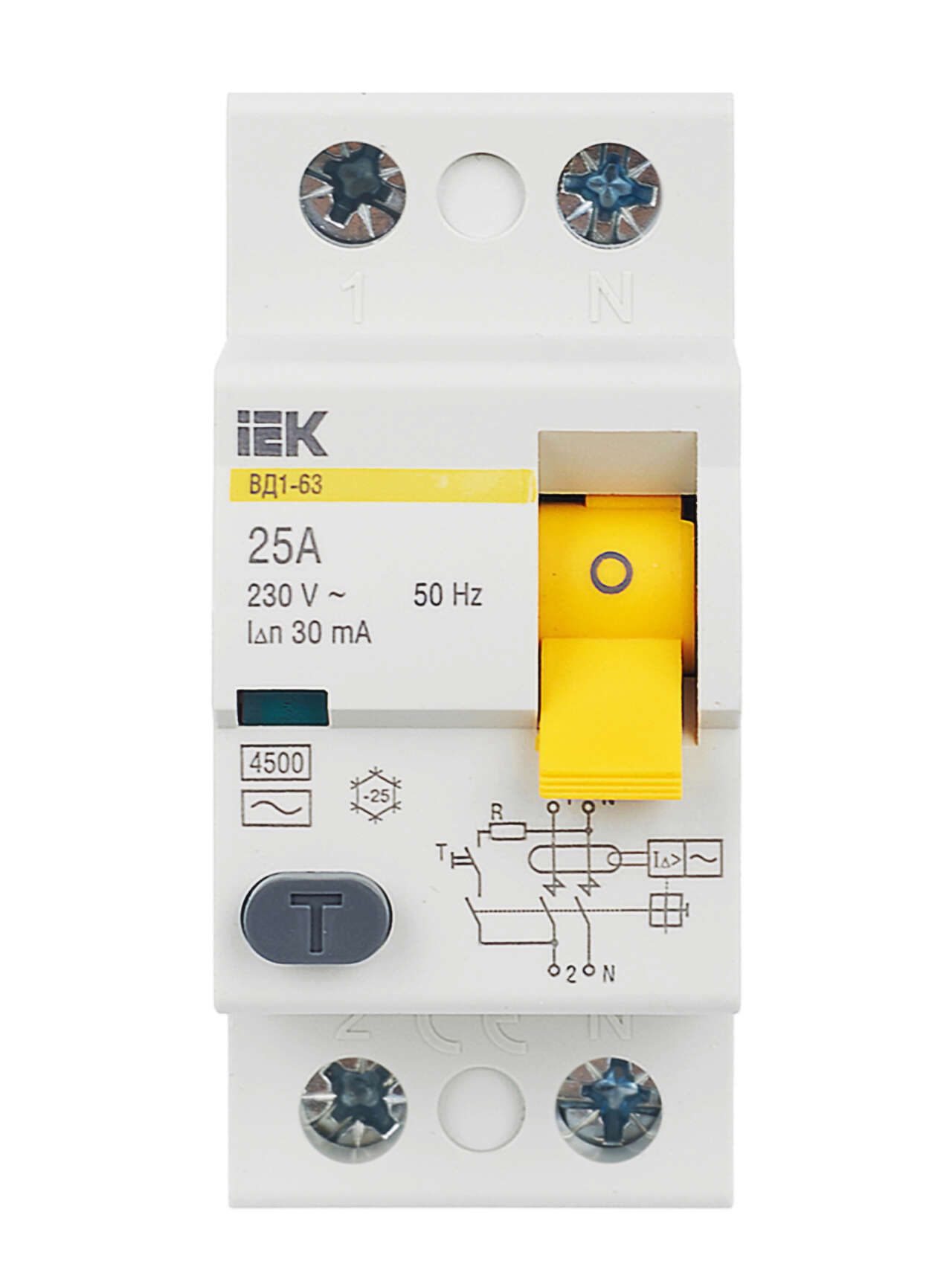

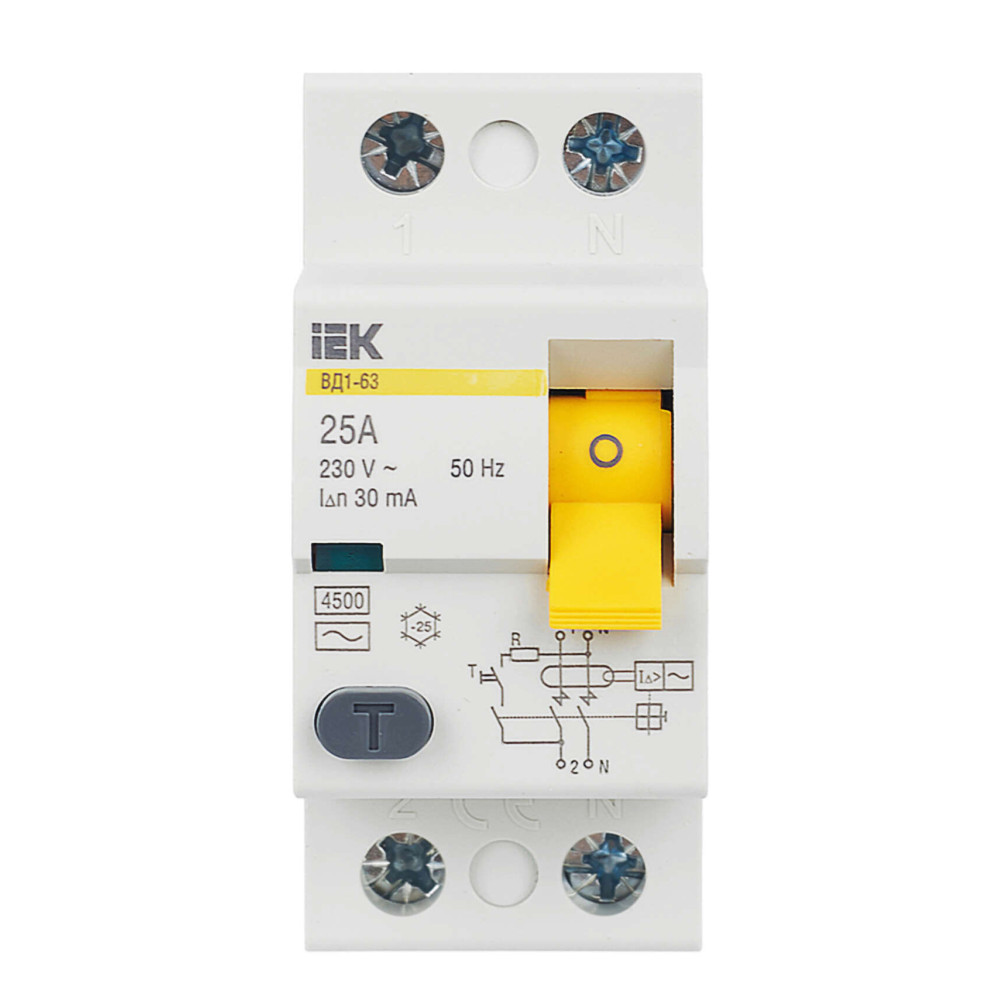

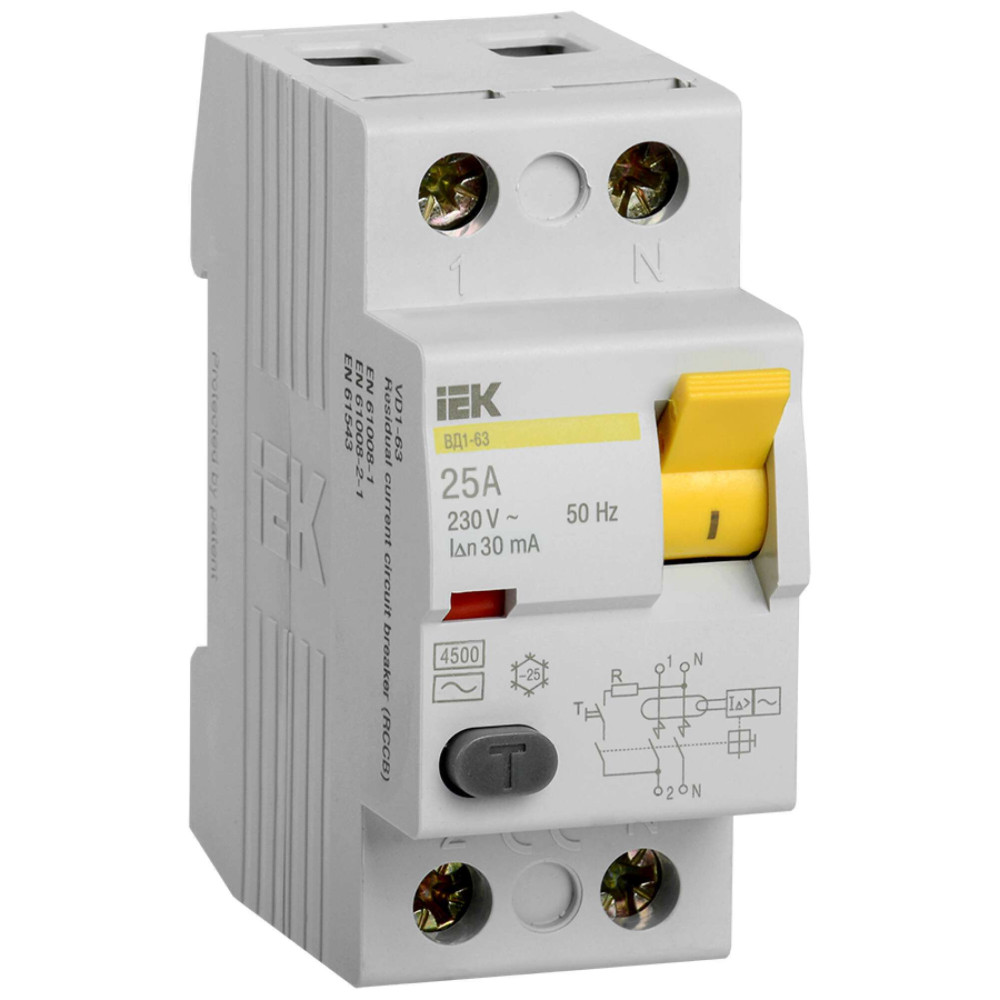

Выключатель дифференциальный (УЗО) ВД1-63 2Р 25А 30мА IEK

MDV10-2-025-030

Описание
Характеристики

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

Аналоги: MDV11-2-025-030

Преимущества

Электромеханическая схема без электронных компонентов.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +50°С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.

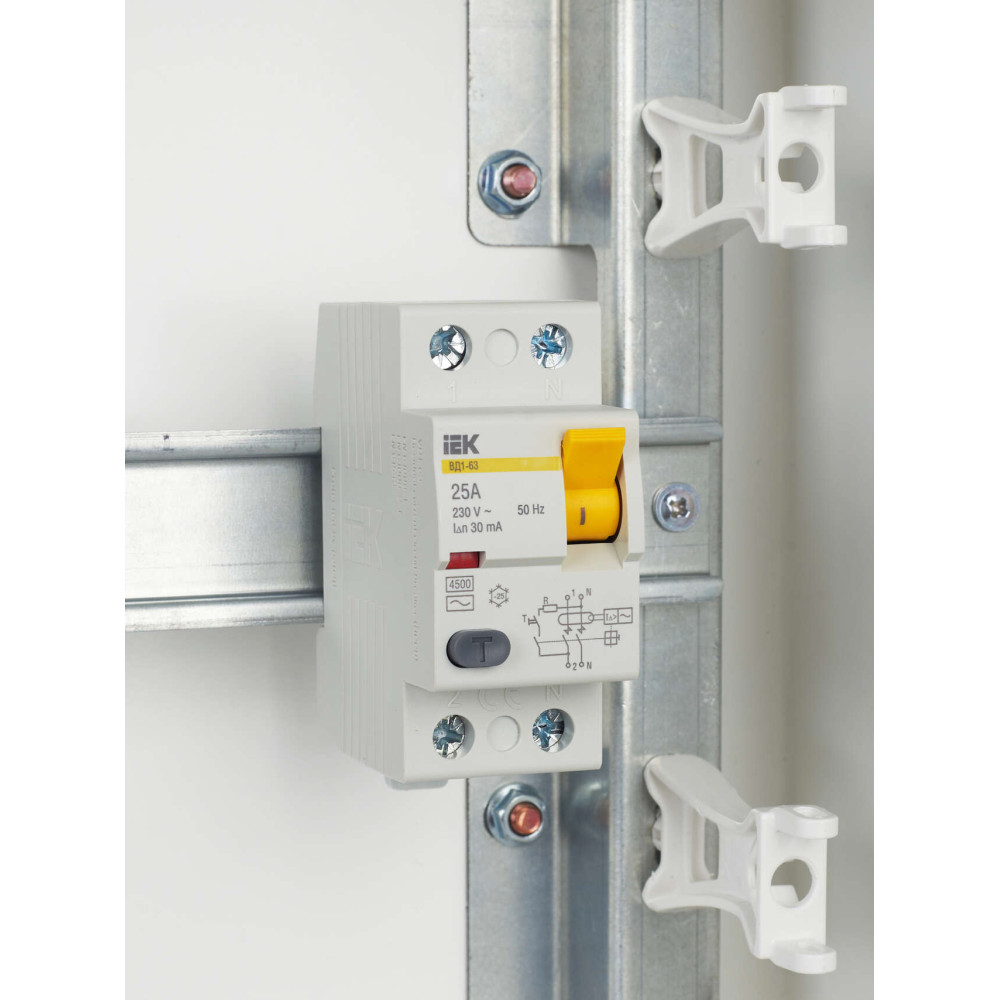

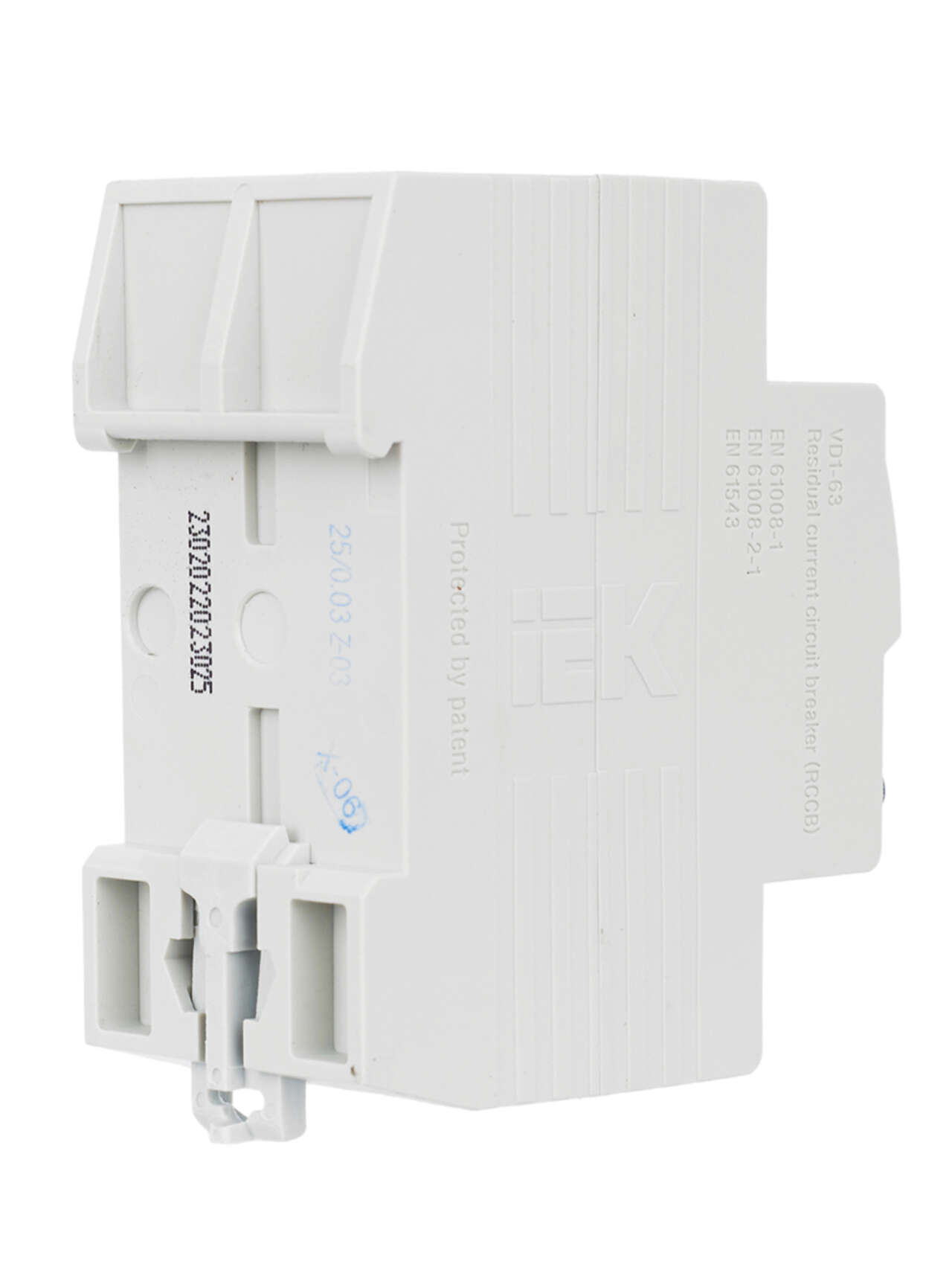

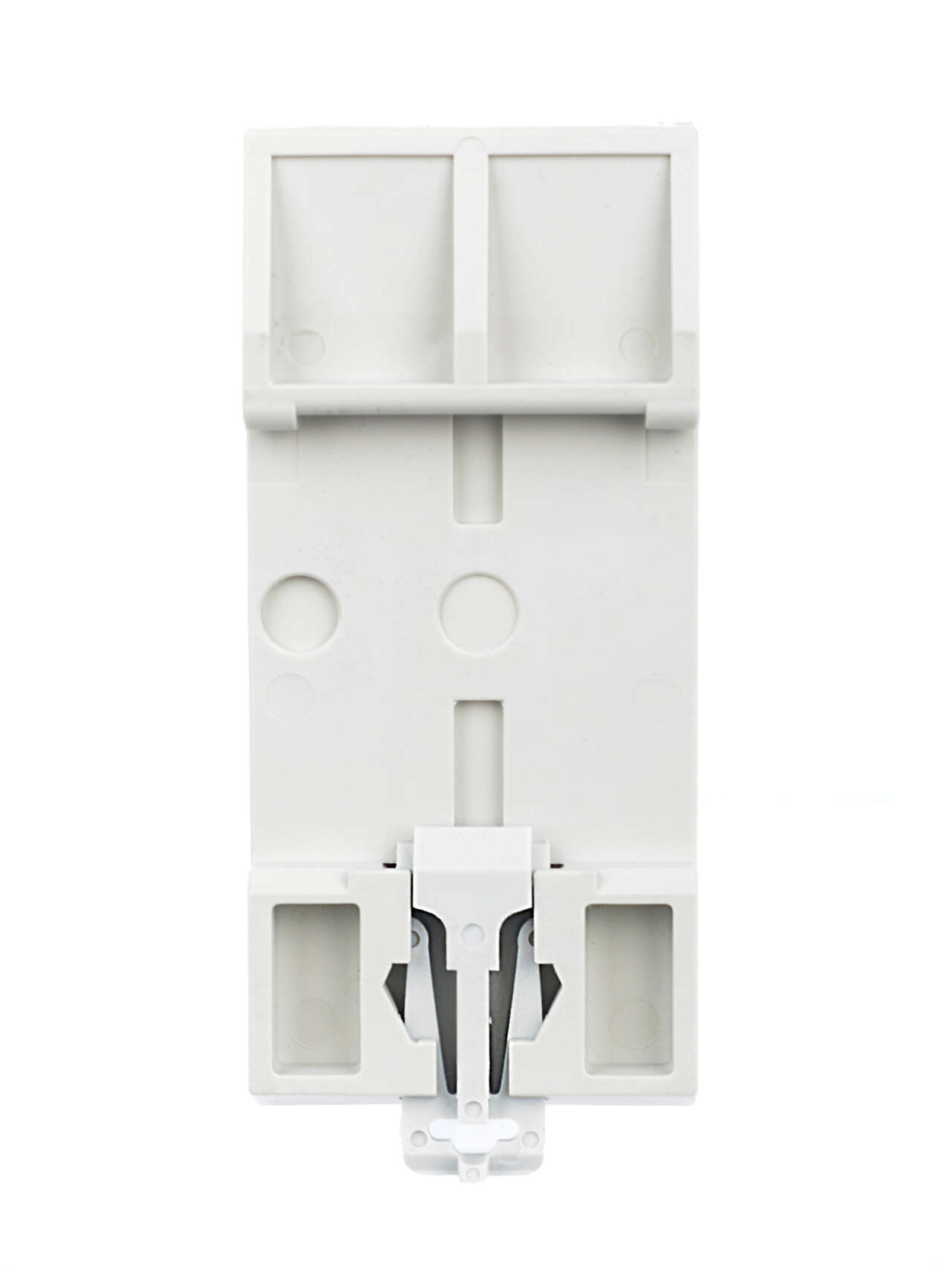

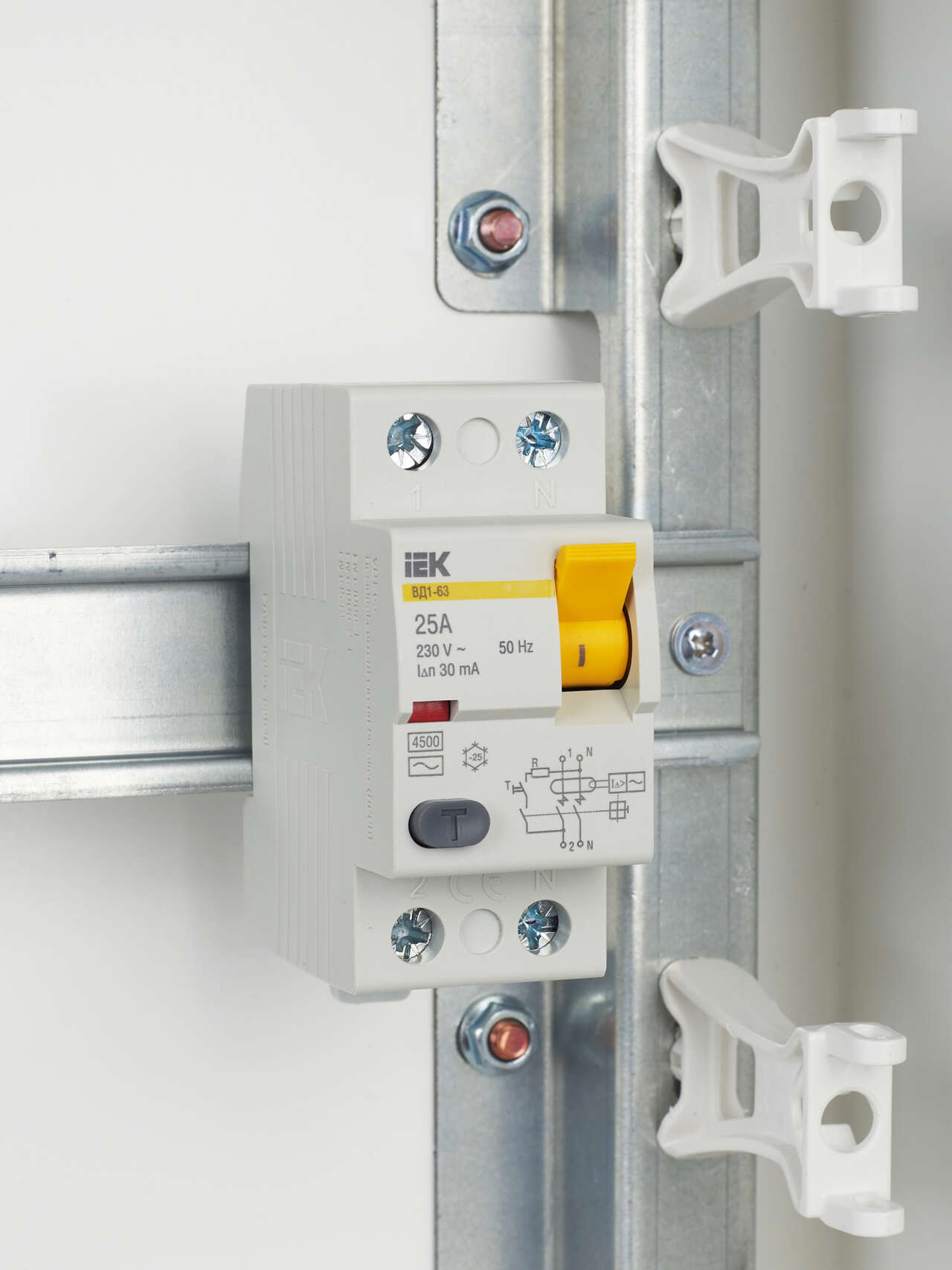

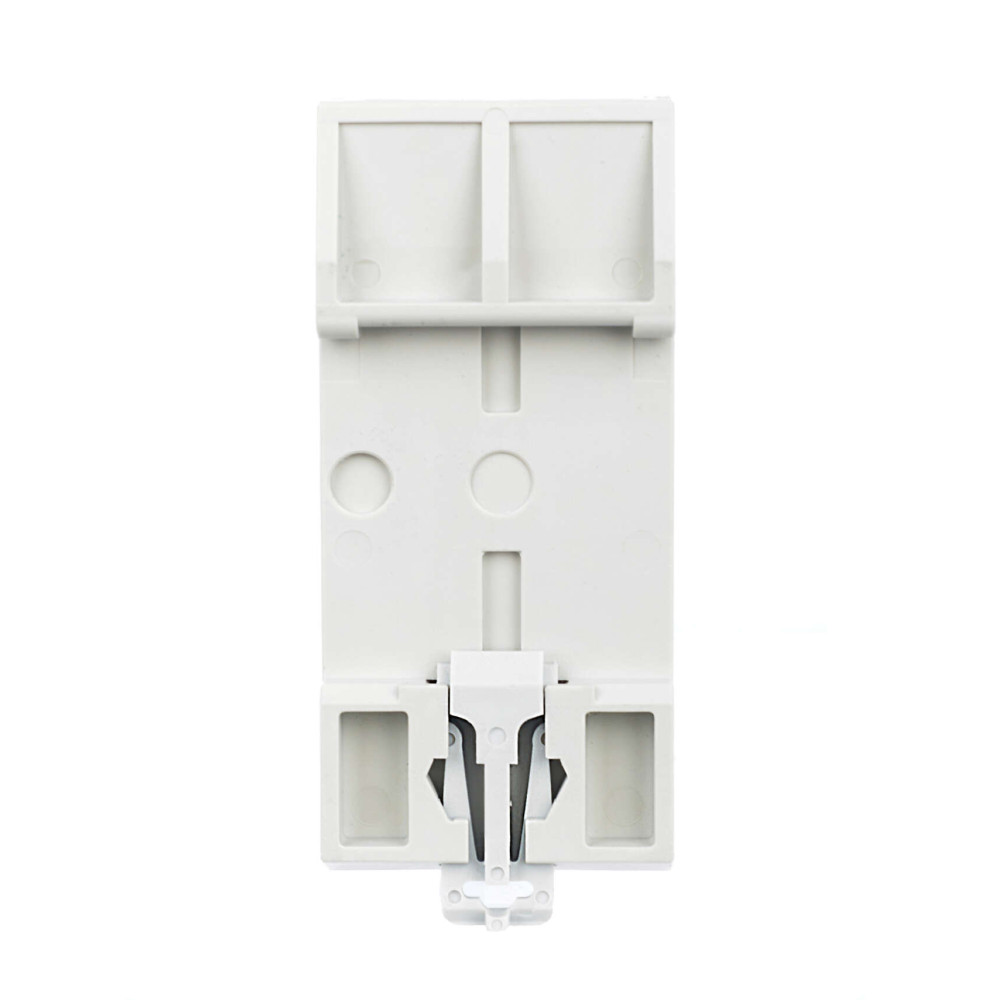

Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Условный ток короткого замыкания 4,5кА.

Особенности конструкции

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

Электромеханическая схема без электронных компонентов. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Документация

Сертификаты

Схемы подключения

Схема подключения
VD1-63_passport_062015 - СП.jpg

Информационные материалы

Презентация
Prezent_Modulnoe_oborudovanie_2017.pdf

Дополнительные изображения

Модели для проектировщиков

Видеообзор

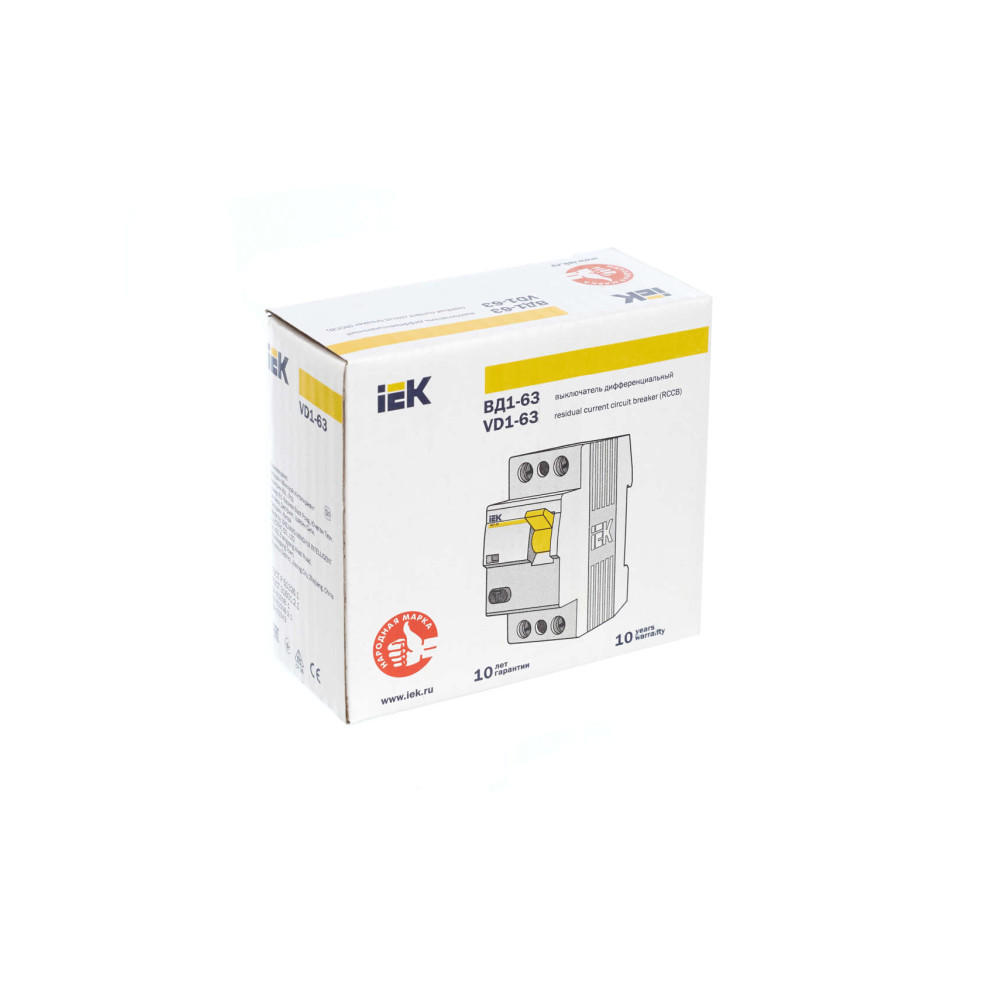

Распаковка "Выключатель дифференциальный (УЗО) ВД1-63 2Р 25А 30мА IEK"

Отзывы по поставкам продукции от наших партнеров

Класс: Дифференциальный выключатель или УЗО (ID: EC000003)

ID	Описание	Значение	Ед. изм.
EF006154	Номинальный ток	25	А
EF001391	Количество полюсов	2
IEK_F000024	Условный номин диф ток КЗ	4,5	кА
EF002358	Номин ток утечки	0.03	А
EF002560	Тип тока утечки	Переменный (AC)
EF002561	Селективная защита	Нет
EF005474	Степень защиты - IP	IP20
EF001444	Условный номин ток короткого замыкания Iq	4,5	кА
EF000267	Макс сечение входящего кабеля	50	мм²
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF005455	Частота	50 Гц
EF000003	Тип монтажа	На DIN-рейку
EF000218	Монтажная глубина - ниши	74.0	мм
EF002564	Импульсная прочность	0,25	кА
EF008148	Возможна дополнит комплектация	Нет
EF000228	Номин раб напряжение	230	В
EF000227	Номин ток	25	А
EF002950	Ширина по количеству модульных расстояний	2
EF002562	откл способность при коротком замыкании-Icw	3	кА
EF003604	Кратковременная задержка срабатывания	Нет
EF000034	Частота	50 Гц	Гц
EF003975	Номин ток утечки	0.03	А

Характеристики

class Дифференциальный выключатель или УЗО
Возможна дополнит комплектация Нет
Гарантийный срок, Лет 7
Импульсная прочность 0,25
Количество полюсов 2
Кратковременная задержка срабатывания Нет
Макс сечение входящего кабеля 50
Монтажная глубина - ниши 74.0
Номин импульсное выдерживаемое напряжение 6
Номин раб напряжение 230
Номин ток 25
Номин ток утечки 0.03,0.03
Номинальный ток 25
откл способность при коротком замыкании-Icw 3
Селективная защита Нет
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа На DIN-рейку
Тип тока утечки Переменный (AC)
Условный номин диф ток КЗ 4,5
Условный номин ток короткого замыкания Iq 4,5
Частота 50 Гц,50 Гц
Ширина по количеству модульных расстояний 2

В наличии на складе: 10021 шт.

1330р.

На складе: 10021
Код товара: MDV10-2-025-030
Артикул: MDV10-2-025-030
