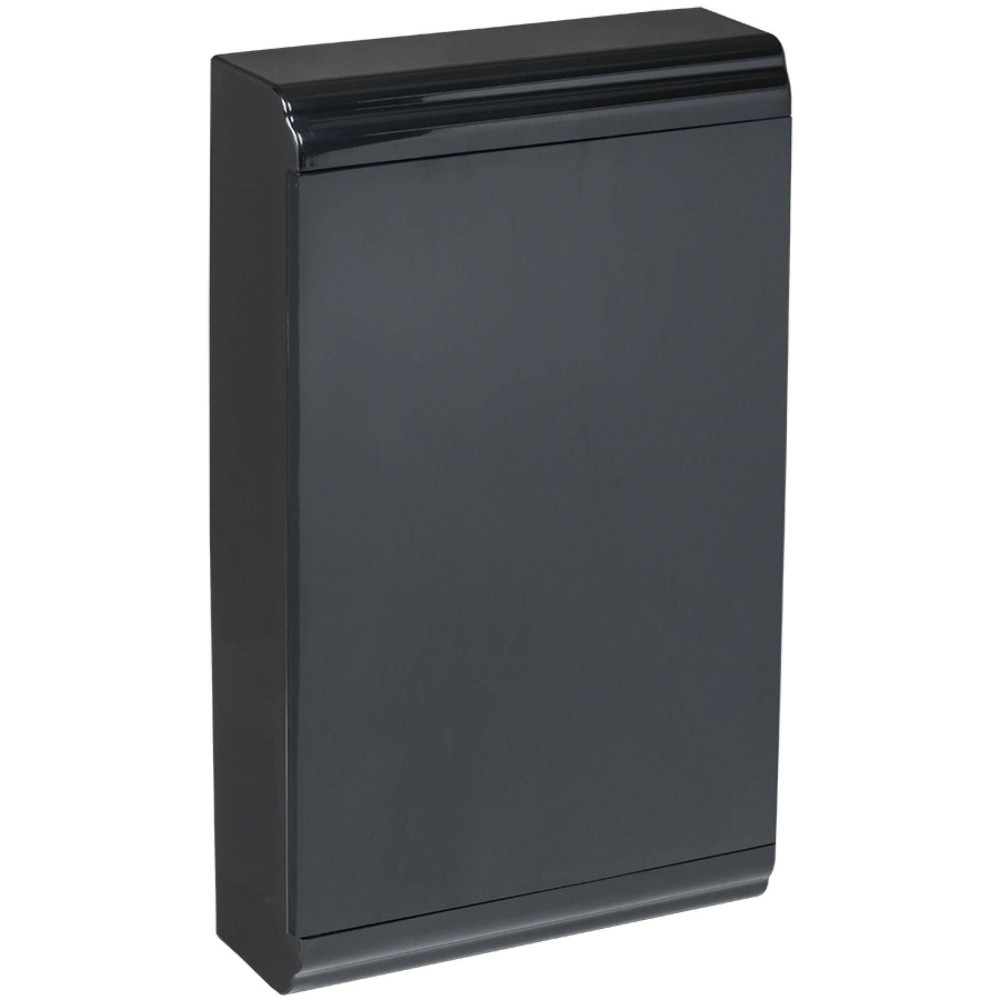

PRIME Корпус пластиковый ЩРН-П-36 модулей навесной черный IP41 IEK

MKP13-N-01-36-41-K02

Описание
Характеристики

Пластиковые корпуса ЩРН(В)-П IP41 серии PRIME используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д. Конструкция корпуса и его отдельных элементов разработаны таким образом, чтобы максимально упростить и ускорить процесс сборки и монтажа корпуса. А уникальный дизайн корпусов, не оставит равнодушным даже самого взыскательного потребителя и удачно впишется в любой интерьер.

Аналоги: MKP82-N-36-WD-41-05, MKP82-N-36-41-05

Преимущества

Стильный и эргономичный дизайн корпуса гармонично впишется в любой интерьер.
Простая организация проведения проводников: выламываемые отверстия для ввода кабеля различного диаметра, а также возможность заведения в корпус кабель-канала для моделей навесного типа.
Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации корпуса.
Возможность перенавески дверцы и регулировка DIN-рейки по глубине повышают удобство сборки и монтажа.
Возможность опломбировки корпуса защищает от несанкционированного доступа.
Удобное и надежное запирание дверцы при помощи замка-защелки.
Полный комплект для сборки и монтажа корпуса экономит время на покупку комплектующих.

Особенности конструкции

Дверь открывается нажатием

Возможность заведения в корпус кабель-канала и труб различного диаметра с помощью специальной вставки.

Безопасный суппорт для шин N/PE на защелках защищает от прикосновений

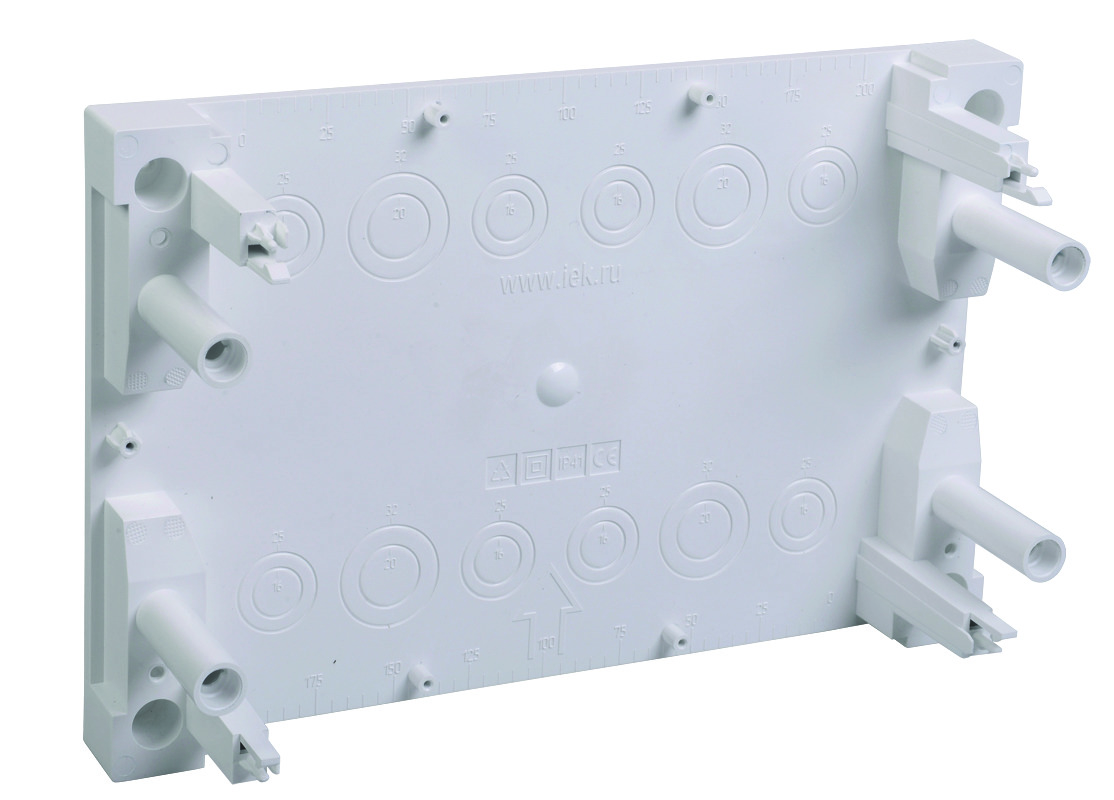

Удобство монтажа за счет отсутствия боковых стенок на основании корпуса в моделях навесного типа.

Возможность опломбировки корпуса с помощью пластикового винта.

Регулировка DIN-рейки по высоте с помощью специальных кронштейнов

Комплект поставки

Паспорт - 1 шт.
Суппорт для шин - 2 шт.
DIN-рейка - 3 шт.
Держатель DIN-рейки - 6 шт.
Шина 6х9мм, 8 отв. - 1 шт.
Шина 6х9мм, 10 отв. - 3 шт.
Ампула уровня - 1 шт.
Вставка для ввода труб - 1 шт.
Лента маркировочная - 3 шт.
Комплект метизов - 1 шт.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_Korpusa_plastik_PRIME_2023.pdf

Дополнительные изображения

3D модели

Общий вид - 180°

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Поверхностного монтажа
EF002950	Ширина по количеству модульных расстояний	36
EF000266	Кол-во рядов	3
EF000007	Цвет	Черный
EF005474	Степень защиты - IP	IP41
EF000040	Высота	490.0	мм
EF000008	Ширина	290.0	мм
EF000049	Глубина	100.0	мм
EF000116	Номер цвета RAL	9005
EF001596	Материал корпуса	ABS пластик
EF001062	Тип EMC	Нет
EF001094	С прозрачной крышкой	Нет
EF001088	Возможно расширение	Нет
EF000118	С монтажной платой	Нет
EF001134	DIN-рейка	Да
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000218	Монтажная глубина - ниши	-	мм

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 490.0
Гарантийный срок, Лет 5
Глубина 100.0
Кол-во рядов 3
Материал корпуса ABS пластик
Монтажная глубина - ниши -
Номер цвета RAL 9005
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP41
Тип EMC Нет
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Форма крышки Закрытого типа (закрывающаяся)
Цвет Черный
Ширина 290.0
Ширина по количеству модульных расстояний 36

В наличии на складе: 127 шт.

5058р.

На складе: 127
Код товара: MKP13-N-01-36-41-K02
Артикул: MKP13-N-01-36-41-K02
