Реле контроля фаз ORF-08D 3 фазы 2 контакта 127-265В AC с контролем нейтрали ONI

Name: Реле контроля фаз ORF-08D 3 фазы 2 контакта 127-265В AC с контролем нейтрали ONI
Brand: Powerom
SKU: ORF-08D-127-265VAC
Price: 520.00 RUB
Availability: InStock

ORF-08D-127-265VAC

Описание
Характеристики

Реле контроля фаз ORF предназначены для контроля параметров трехфазной электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей. Реле осуществляет измерение напряжения на каждой фазе относительно нейтрали (L-N).

Аналоги: ORF-06D-127-265VAC

Преимущества

Широкий набор функций (контроль чередования фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение).
Для настройки требуется только отвертка.
Фиксированные уставки - оборудование типа "поставил и забыл".
Широкий диапазон измеряемого (фазного) напряжения от 101 В до 318 В.
Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
Информативная светодиодная индикация состояния реле.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

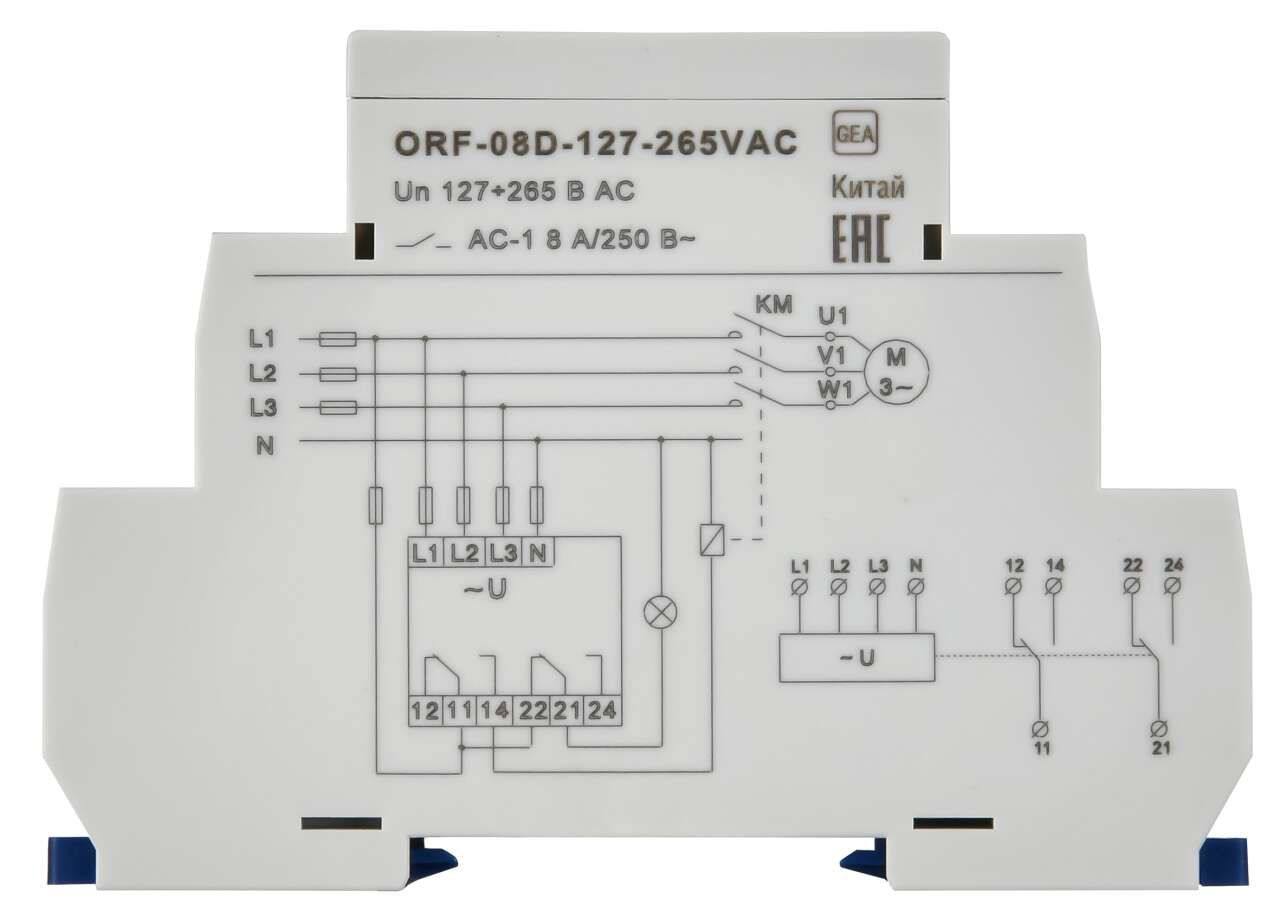

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
ORF-08D-127-265VAC Реле контроля фаз ORF-08D 3 фазы 2 контакта 127-265В AC с контролем нейтрали ONI.STEP

Класс: Реле контроля фаз (ID: EC001441)

ID	Описание	Значение	Ед. изм.
EF003415	Контроль макс напряжения	Да
EF003414	Контроль минимального напряжения	Да
EF003413	Контроль обрыва фаз	Да
EF003416	Контроль перекоса фаз	Да
EF003412	Контроль чередования фаз	Да
EF004127	Напряжение питания	127...265	В
EF008242	Тип напряжения управления	Переменный (AC)
EF008257	Количество переключающих контактов	2
IEK_F000666	Номин ток контактных групп при АС-1	8	А
EF006785	Категория перенапряжения	3
IEK_F000544	Ремонтопригодность	Нет
IEK_F000665	Погрешность измерений	1	процентов
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	127...265	В
IEK_F000661	Диапазон частоты питающего напряжения	45...65	Гц
EF002386	Температура эксплуатации	-20...55	°C
IEK_F000670	Гистерезис	2	процентов
EF008190	Мин задержка на включение	0.5	с
EF003399	Тип измеряемого напряжения	Переменный (AC)
IEK_F000671	Индикатор наличия напряжения	Зелёный светодиод (Un)
EF008192	Мин задержка на отключение	2	с
IEK_F000201	Электр износостойкость	10^5	циклов
EF000008	Ширина	18	мм
EF006786	Степень загрязнения	2
EF008189	Макс задержка на включение	-	с
EF002486	Диапазон напряжения	101...318	В
IEK_F000669	Степень защиты IP клеммы	IP20
EF000040	Высота	90	мм
IEK_F000672	Индикатор срабатывания реле	Красный светодиод (R)
IEK_F000667	Номин напряжение контактной группы	250 АС / 24 DC	В
IEK_F000668	Степень защиты IP лицевая панель	IP40
EF001359	Рабочее положение	Любое
IEK_F000662	Диапазон уставок по напряжению	15	процентов
EF004094	Время срабатывания	2	с
EF000049	Глубина	64	мм
EF000058	Макс сечение кабеля	6	мм²
IEK_F000223	Мех износостойкость	10^7	циклов
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF008191	Макс задержка на отключение	2	с
EF003980	Номин напряж питания цепи управ Us пост тока DC	-	В
IEK_F000663	Диапазон уставок по ассиметрии напряжения	8	процентов

Характеристики

class Реле контроля фаз
Время срабатывания 2
Высота 90
Гарантийный срок, Лет 1
Гистерезис 2
Глубина 64
Диапазон напряжения 101...318
Диапазон уставок по напряжению 15
Диапазон частоты питающего напряжения 45...65
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Количество переключающих контактов 2
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Макс задержка на включение -
Макс задержка на отключение 2
Макс сечение кабеля 6
Мех износостойкость 10^7
Мин задержка на включение 0.5
Мин задержка на отключение 2
Напряжение питания 127...265
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 127...265
Номин ток контактных групп при АС-1 8
Погрешность измерений 1
Рабочее положение Любое
Ремонтопригодность Нет
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Переменный (AC)
Ширина 18
Электр износостойкость 10^5

В наличии на складе: 1 шт.

520р.

На складе: 1
Код товара: ORF-08D-127-265VAC
Артикул: ORF-08D-127-265VAC
