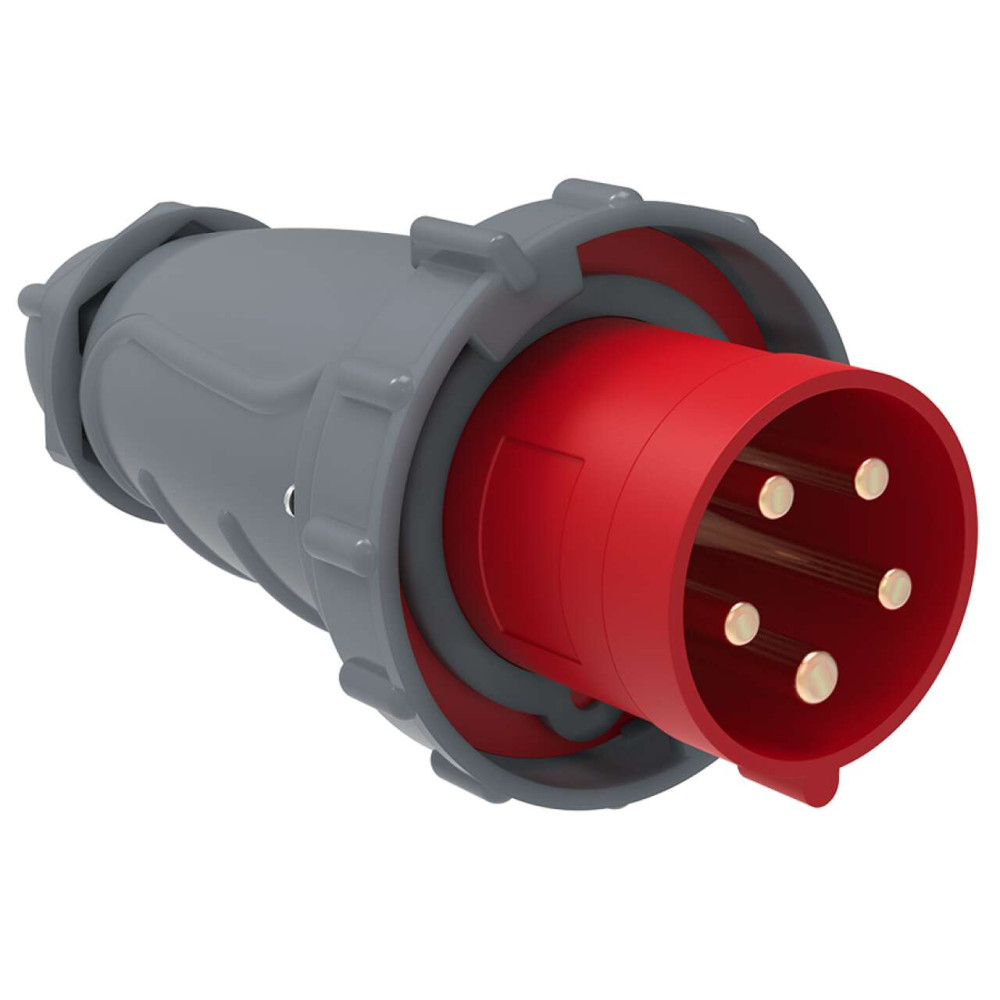

ОформитьMAGNUM Вилка переносная ССИ-035 63А-6ч/200/346-240/415В 3P+PE+N IP67 IEK
Преимущества
- Разработано и произведено в России компанией IEK GROUP.
- Сертификация СТ-1.
- Пилотный контакт для безопасного включения/выключения разъема.
- Возможность эксплуатации во влажной, пыльной средах и масляном тумане (IP67).
- Цельнолитой корпус от сальника до ключа совместимости - высокая прочность корпуса и удобство сборки.
- Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
- Крепежные саморезы под отвертку PH2 и крышка сальника при сборке/разборке не выпадают.
- Сальник типа MG обеспечивает защиту IP68 и надежно фиксирует кабель.
- Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.
Особенности конструкции
На крышках розеток предусмотрен удобный верхний рычаг и нижний зацеп для открывания крышки. Верхним рычагом удобно открывать крышку на переносной розетке для её стыковки одной рукой. Нижний зацеп удобно использовать для открытия крышки стационарной или встраиваемой розетки.
В стационарных разъемах боковые отверстия под винты для сборки двух половин корпуса располагаются внутри корпуса и снаружи не видны. После сборки головки винтов оказываются утопленными в нише, что исключает их повреждение.
Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой, на наружной поверхности сделаны специальные выступы-упоры.
Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.
Во всех разъемах серии MAGNUM используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.
Стационарные разъемы имеют два ввода для кабеля - донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.
В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.
Комплект поставки
- Соединитель - 1 шт.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
3D модели
Видеообзор
Класс: Силовая вилка или CEE (ID: EC000140)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF002647 | IEC ток | 63 | А |
| EF006726 | Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный | |
| EF001391 | Количество полюсов | 5 | |
| EF005474 | Степень защиты - IP | IP67 | |
| IEK_F000080 | Фиксирующее устройство | Байонетное кольцо | |
| EF001596 | Материал корпуса | Пластик | |
| EF006725 | Цветовая кодировка | Красный | |
| EF000002 | Номин напряжение | 380 | В |
| EF002963 | Номин частота | 50/60 | Гц |
| IEK_F000068 | Номин электр прочность изоляции | 500 | В |
| EF006584 | Ориентация заземл контакта-по циферблату часов | 6 | ч |
| EF002650 | Профиль - угол вилки | Прям./прямолинейн. | |
| IEK_F000079 | Число контактов | 3P+N+PE (трехфазн. 5-проводников) | |
| EF002169 | Материал | Пластик | |
| EF002386 | Температура эксплуатации | -25...40 | °C |
| IEK_F000048 | Диапазон раб напряжений | 380...415 | В |
| EF002355 | Напряжение | 380 | В |
| IEK_F000078 | Наличие блокировки | Электрическая блокировка | |
| EF006050 | Исполнение для вооруженных сил | Нет | |
| EF002655 | Фазовый инвертер | Нет | |
| EF004969 | Макс поперечное сечение проводника | 16,0 | мм² |
| EF002649 | Тип подключения | Клемма винтовая | |
| EF000537 | Ввод кабеля | Уплотнительная гайка |
Характеристики
- class Силовая вилка или CEE
- IEC ток 63
- Ввод кабеля Уплотнительная гайка
- Гарантийный срок, Лет 5
- Диапазон раб напряжений 380...415
- Исполнение для вооруженных сил Нет
- Количество полюсов 5
- Макс поперечное сечение проводника 16,0
- Материал Пластик
- Материал корпуса Пластик
- Наличие блокировки Электрическая блокировка
- Напряжение 380
- Напряжение согл EN 60309-2 400 В 50-60 ГЦ , красный
- Номин напряжение 380
- Номин частота 50/60
- Номин электр прочность изоляции 500
- Ориентация заземл контакта-по циферблату часов 6
- Профиль - угол вилки Прям./прямолинейн.
- Степень защиты - IP IP67
- Температура эксплуатации -25...40
- Тип подключения Клемма винтовая
- Фазовый инвертер Нет
- Фиксирующее устройство Байонетное кольцо
- Цветовая кодировка Красный
- Число контактов 3P+N+PE (трехфазн. 5-проводников)
- На складе: 916
- Код товара: PSN02-063-5
- Артикул: PSN02-063-5
