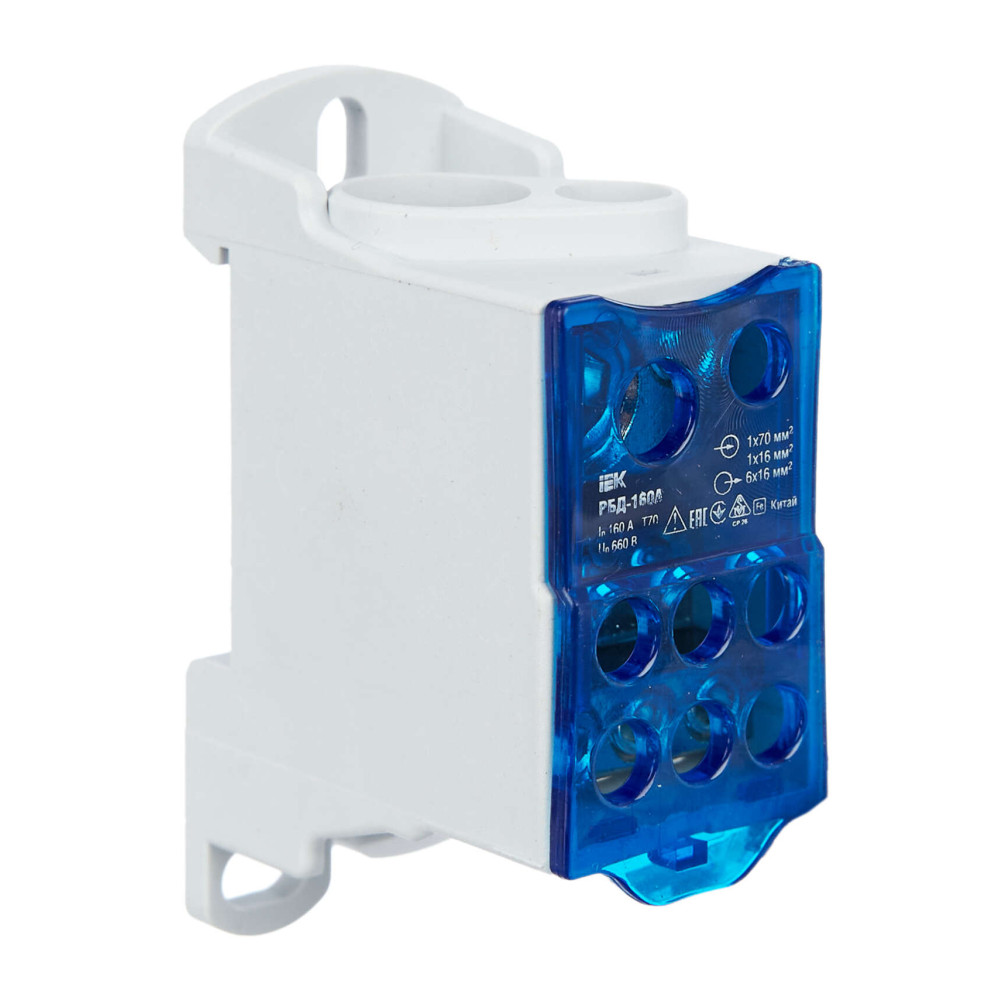

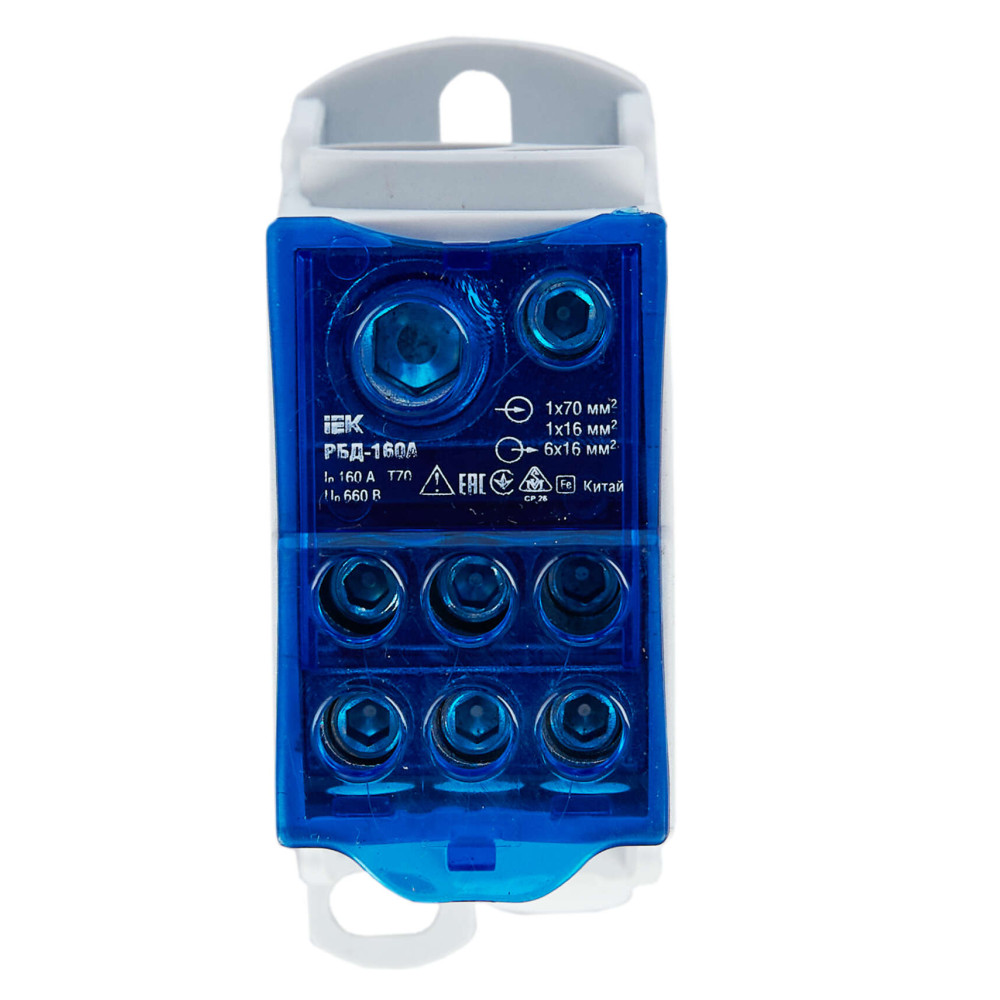

Блок распределительный РБД-160А на DIN-рейку IEK

RBD-160

Описание
Характеристики

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины. Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С. Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика. Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.

Аналоги: RBD-250

Преимущества

Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.

Особенности конструкции

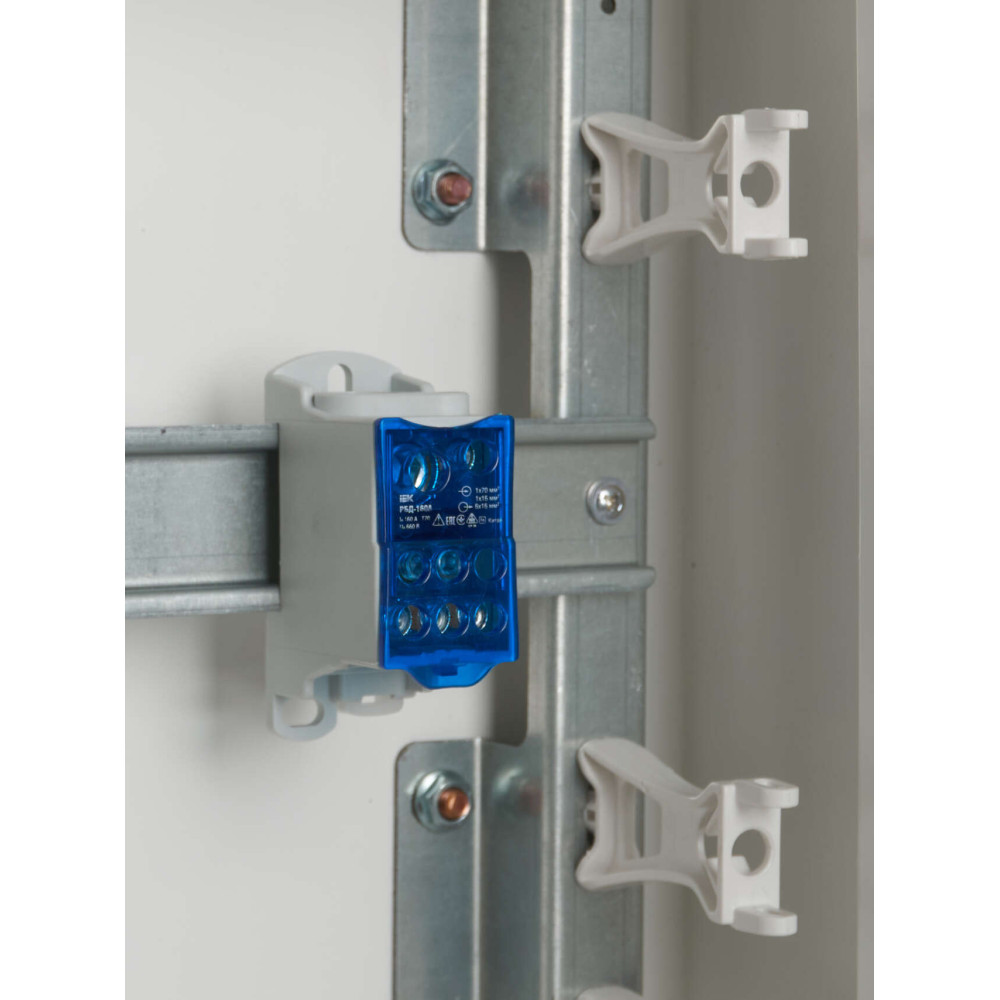

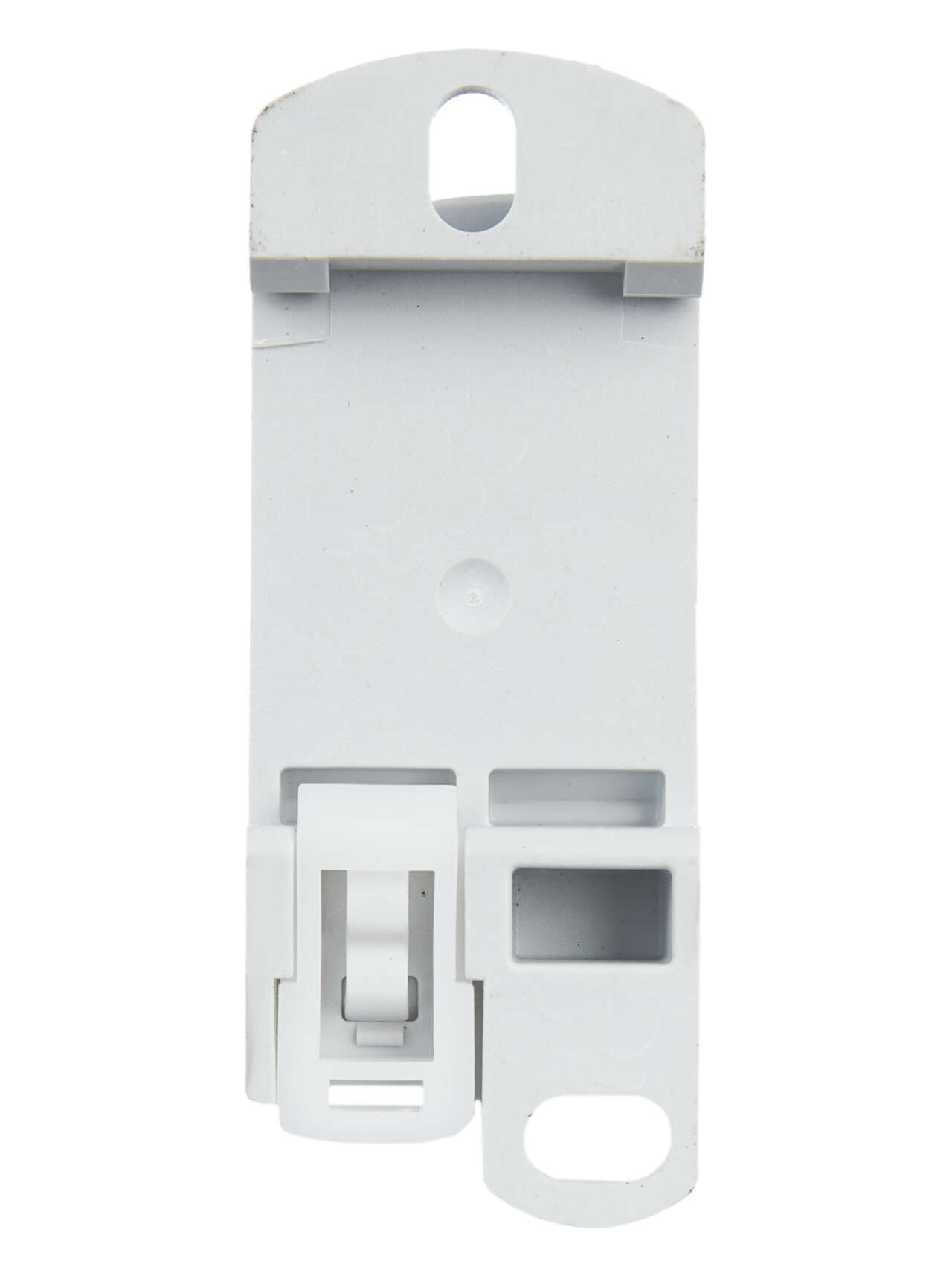

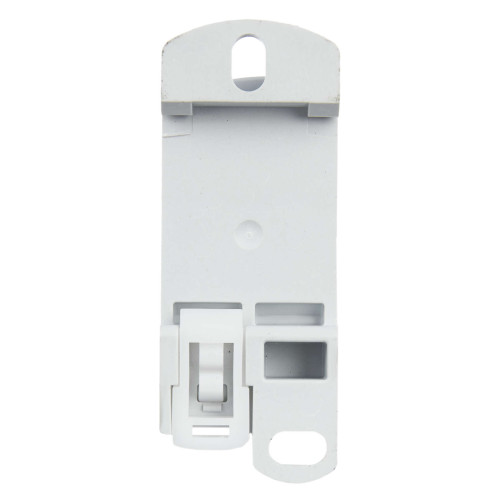

Удобное крепление на DIN-рейку или на монтажную панель.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

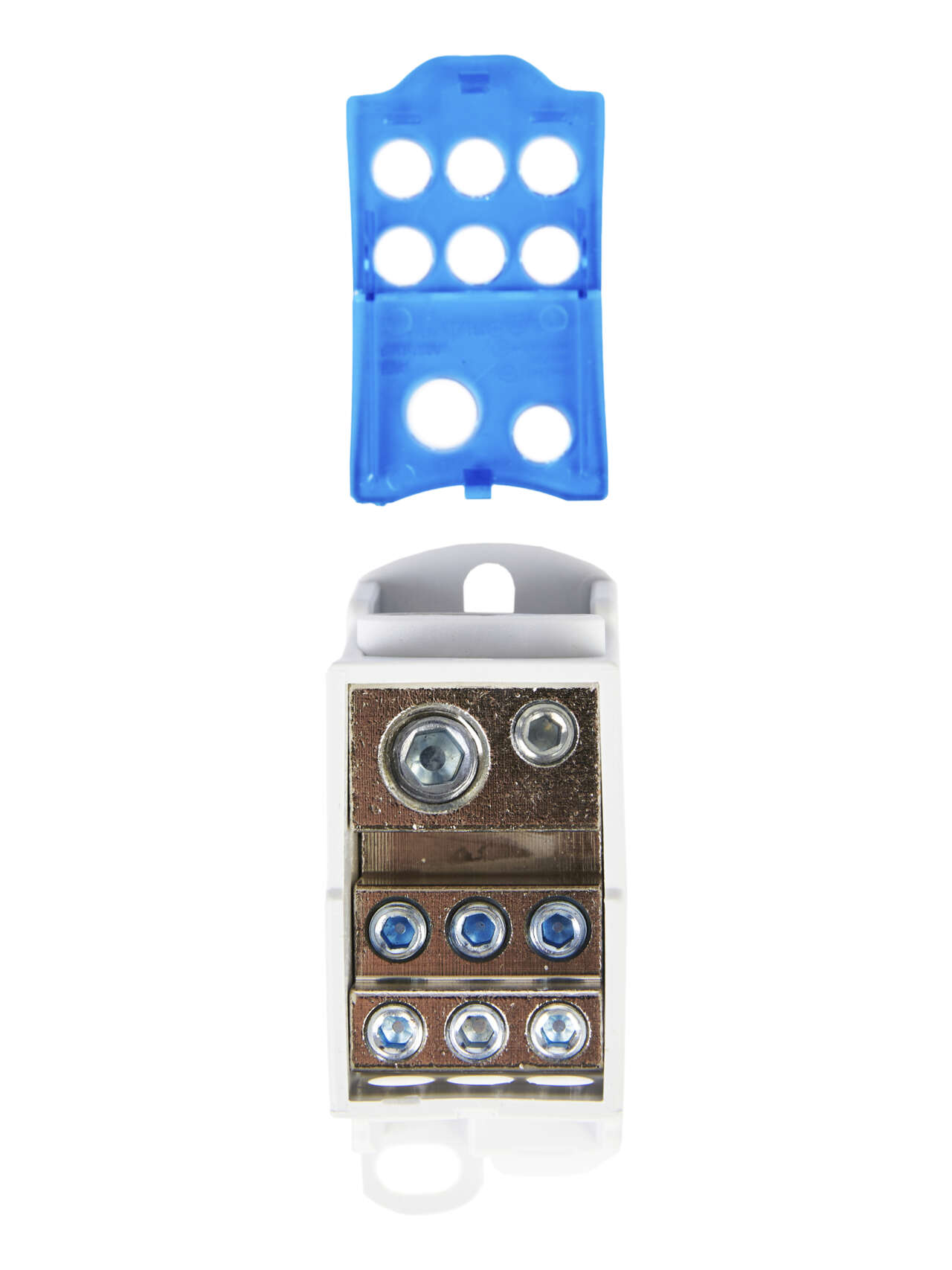

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.

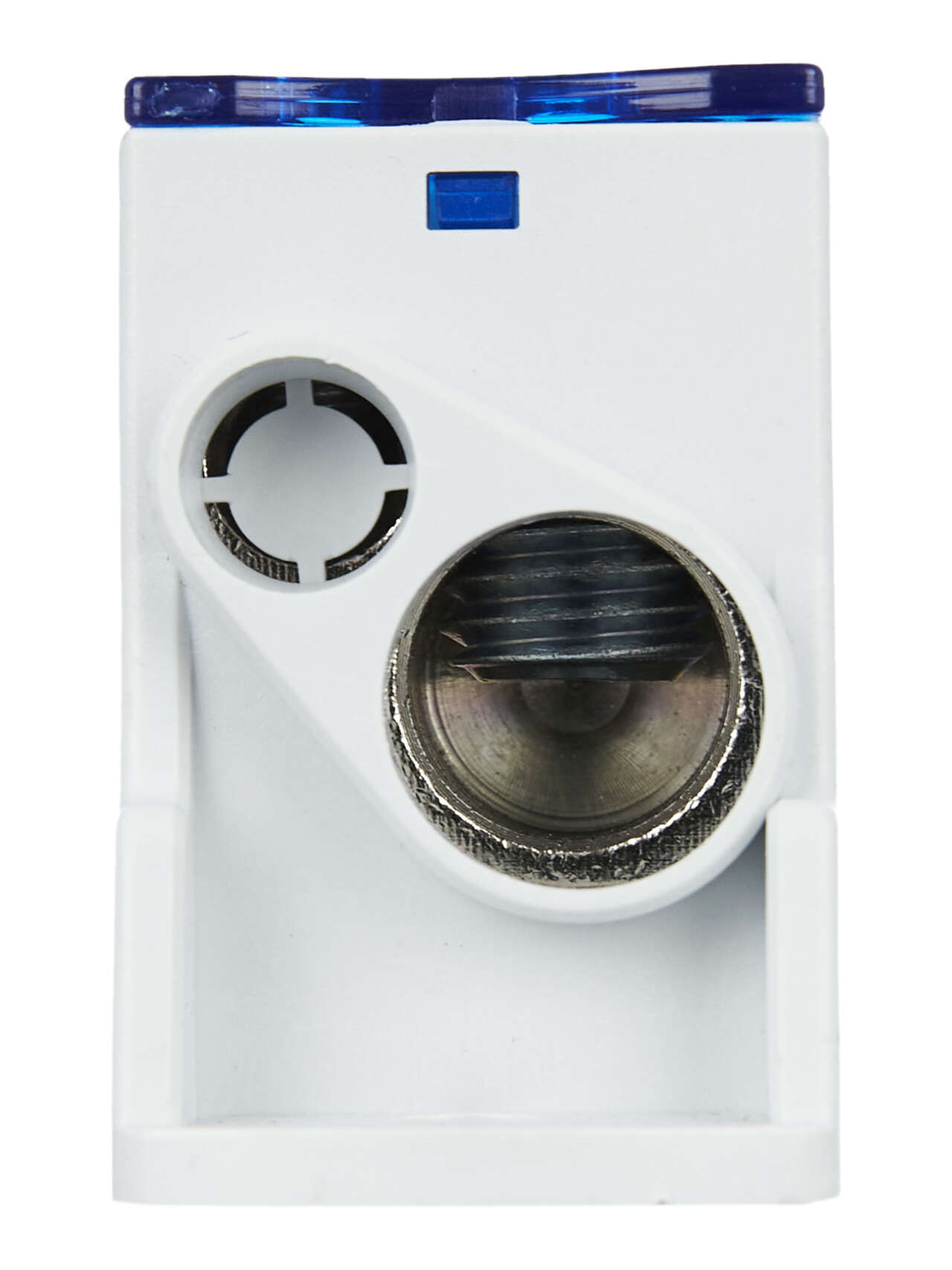

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.

Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
RBD_passport_4.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Клеммник силовой или клеммный блок (ID: EC000275)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	1
EF000001	Номин ток	160	А
EF008299	Общ количество соединений	8
IEK_F000364	Сечение подкл проводников на входe	1х70; 1х16	мм²
IEK_F000365	Сечение подкл проводников на выходe	6х16	мм²
EF000002	Номин напряжение	660	В
EF000003	Тип монтажа	DIN-рейка / винт
EF000124	Тип или способ подключения	Винт
IEK_F000362	Номин выдерживаемый импульсный ток Ipk	30	кА
EF005455	Частота	50 Гц
EF001158	Количество соединений 16 мм²	7
EF007544	Материал контакта	Латунь
EF001596	Материал корпуса	Пластик
EF000040	Высота	70.5	мм
EF001159	Количество соединений бол 25 мм²	1
EF002386	Температура эксплуатации	-40...+70	°C
IEK_F000363	Макс среднекрадратичный кратковрем ток Icw	11.8	кА
EF004521	Безопасное соединение	Да
EF000049	Глубина	47.0	мм
EF005474	Степень защиты - IP	IP20
EF000008	Ширина	29.0	мм

Характеристики

class Клеммник силовой или клеммный блок
Безопасное соединение Да
Высота 70.5
Гарантийный срок, Лет 3
Глубина 47.0
Количество полюсов 1
Количество соединений 16 мм² 7
Количество соединений бол 25 мм² 1
Макс среднекрадратичный кратковрем ток Icw 11.8
Материал контакта Латунь
Материал корпуса Пластик
Номин выдерживаемый импульсный ток Ipk 30
Номин напряжение 660
Номин ток 160
Общ количество соединений 8
Сечение подкл проводников на входe 1х70; 1х16
Сечение подкл проводников на выходe 6х16
Степень защиты - IP IP20
Температура эксплуатации -40...+70
Тип или способ подключения Винт
Тип монтажа DIN-рейка / винт
Частота 50 Гц
Ширина 29.0

В наличии на складе: 14096 шт.

1031р.

На складе: 14096
Код товара: RBD-160
Артикул: RBD-160
