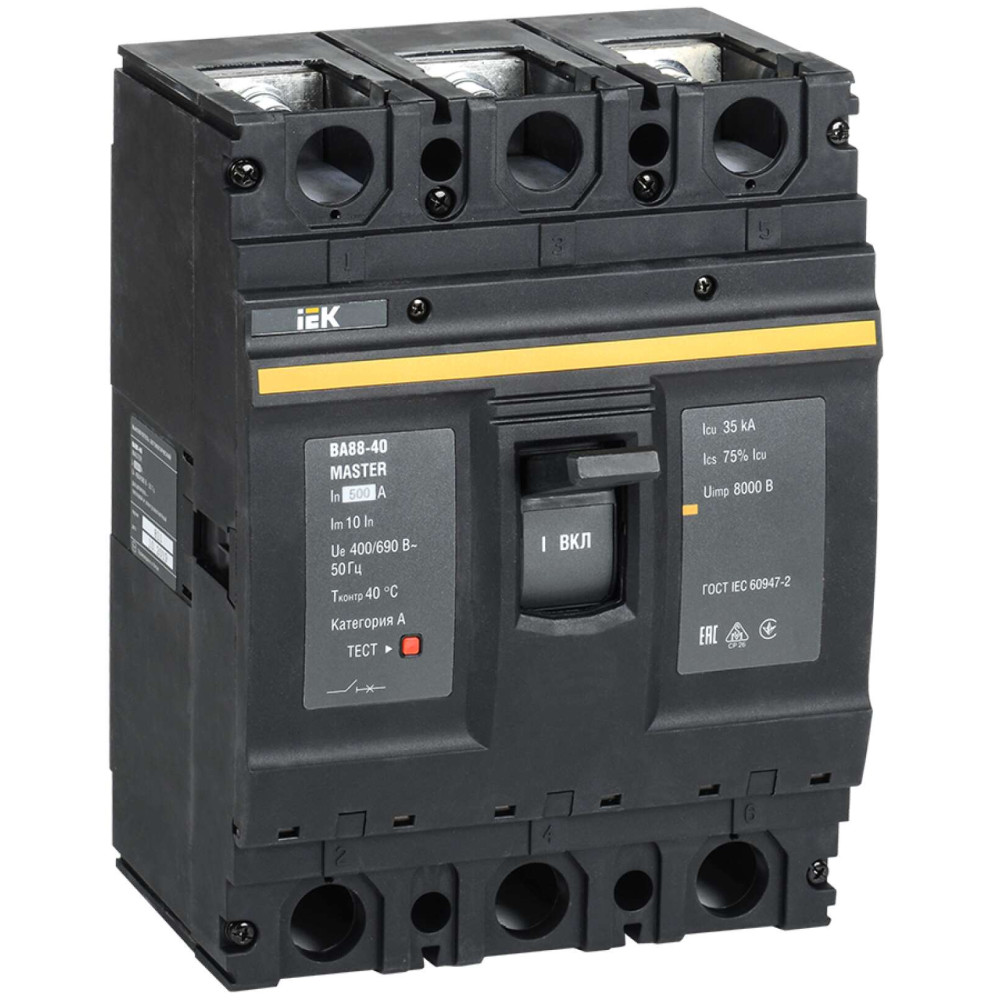

Выключатель автоматический ВА88-40 3Р 500А 35кА MASTER IEK

SVA50-3-0500-02

Описание
Характеристики

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

Аналоги: SVA50-3-0500

Преимущества

Компактные размеры.
Рабочее напряжение – до 690 В.
Широкий ассортимент дополнительных устройств.
Установка в любом положении (вертикально/горизонтально).
Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
Пополюсная настройка.

Особенности конструкции

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VA88_Master_passp_ru-eng_10.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
SVA50-3-0500-02 Выкл. авт. ВА88-40 3Р 500А 35кА MASTER IEK.STEP

Отзывы по поставкам продукции от наших партнеров

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	500	А
EF001391	Количество полюсов	3
EF007048	Номин откл способность Icu при 400 В 50 Гц	35	кА
IEK_F000054	Исполнение	Стационарное
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF000228	Номин раб напряжение	400...690	В
RF000040	Тип изделия/компонента	Выключатель автоматический в литом корпусе
EF005387	Потери энергии	96	Вт
EF002386	Температура эксплуатации	-40...60	°C
EF006697	Моторный привод встроенный	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF001639	Частота сети	50	Гц
EF000008	Ширина	212.0	мм
EF000040	Высота	280.8	мм
EF000049	Глубина	155.8	мм
EF001366	Номин напряжение изоляции Ui	800	В
EF007250	Подходит для монтажа на DIN-рейку	Нет
IEK_F000022	Наличие электронного расцепителя	Нет
EF008240	Конструкция прибора	Прочее
IEK_F000036	Номин раб наибольшая откл способность Ics	26,25	кА
IEK_F001006	Высота над уровнем моря	< 2000	м
EF007386	Моторный привод - дополнительно	Да
EF000453	Режим работы	Продолжительный
EF006976	Тип элемента управления	Тумблер
EF007518	С расцеплением под напряжением	Да
EF005474	Степень защиты - IP	IP20
EF007131	Диап регул без заде сраб расцеп короткого замык	5000	А
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
IEK_F001149	Степень защиты зажимов IP	IP00
EF001389	Номин продолжительный ток Iu	500	А
IEK_F000004	Климатическое исполнение	УХЛ3
EF003977	Номин напряжение	400...690	В
EF002336	Диапазон уставки тока расцепления	500	А

Характеристики

class Силовой авт выкл для защиты оборудования
Вес 9.900
Высота 303.0
Высота над уровнем моря < 2000
Гарантийный срок, Лет 5
Глубина 103.0
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 5000
Исполнение Стационарное
Климатическое исполнение УХЛ3
Количество полюсов 3
Комплексная защита от замыканий на землю Нет
Конструкция прибора Встраиваемое устройство расширения
Мех износостойкость < 4000
Моторный привод - дополнительно Да
Моторный привод встроенный Нет
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 8
Номин напряжение 690...690
Номин напряжение изоляции Ui 800
Номин откл способность Icu при 400 В 50 Гц 35
Номин продолжительный ток Iu 500
Номин раб наибольшая откл способность Ics 26,25
Номин раб напряжение 400...690
Номин ток 500
Относительная влажность воздуха 50%
Подходит для монтажа на DIN-рейку Нет
Потери энергии 288
Режим работы Продолжительный
С расцеплением под напряжением Да
Степень защиты - IP IP30
Степень защиты зажимов IP IP00
Температура эксплуатации -40...60
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип элемента управления Тумблер
Уставка теплового расцепителя 500
Уставка электромагнитного расцепителя Im 10 In
Частота сети 50
Ширина 210.0
Электр износостойкость < 2000
