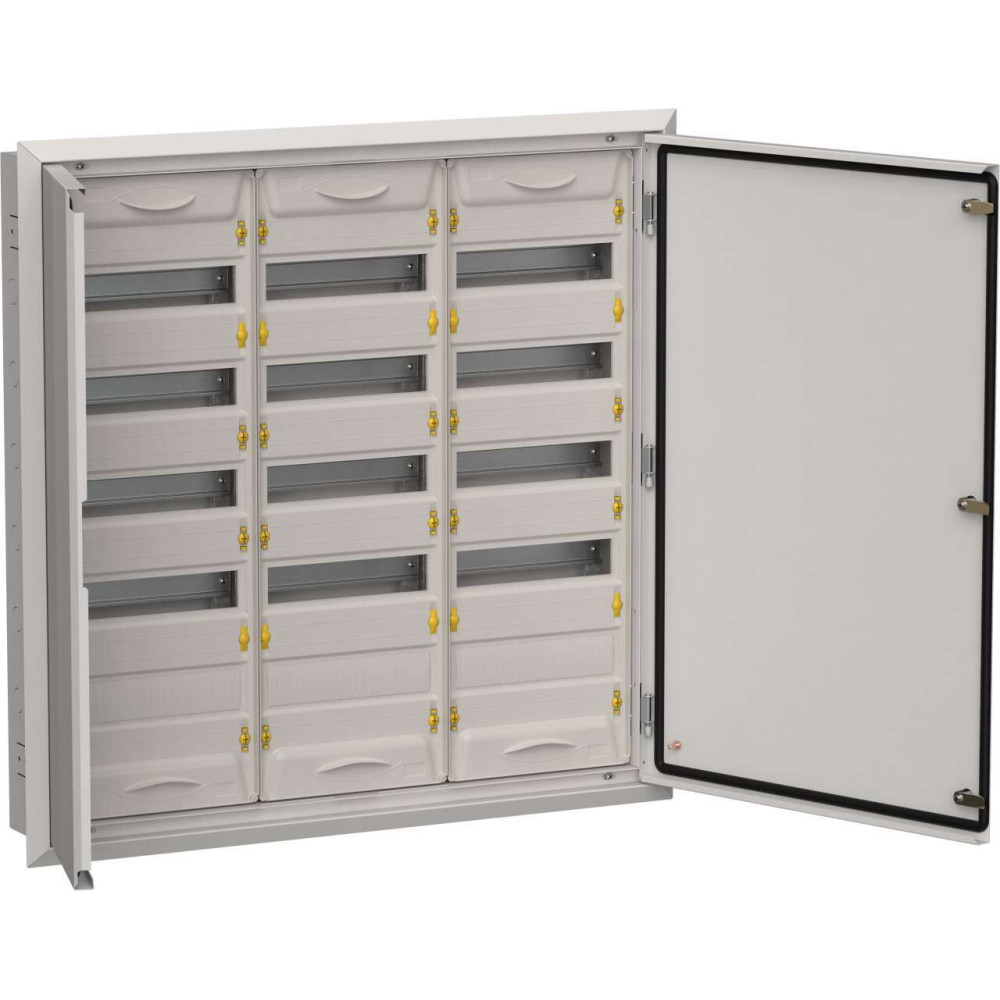

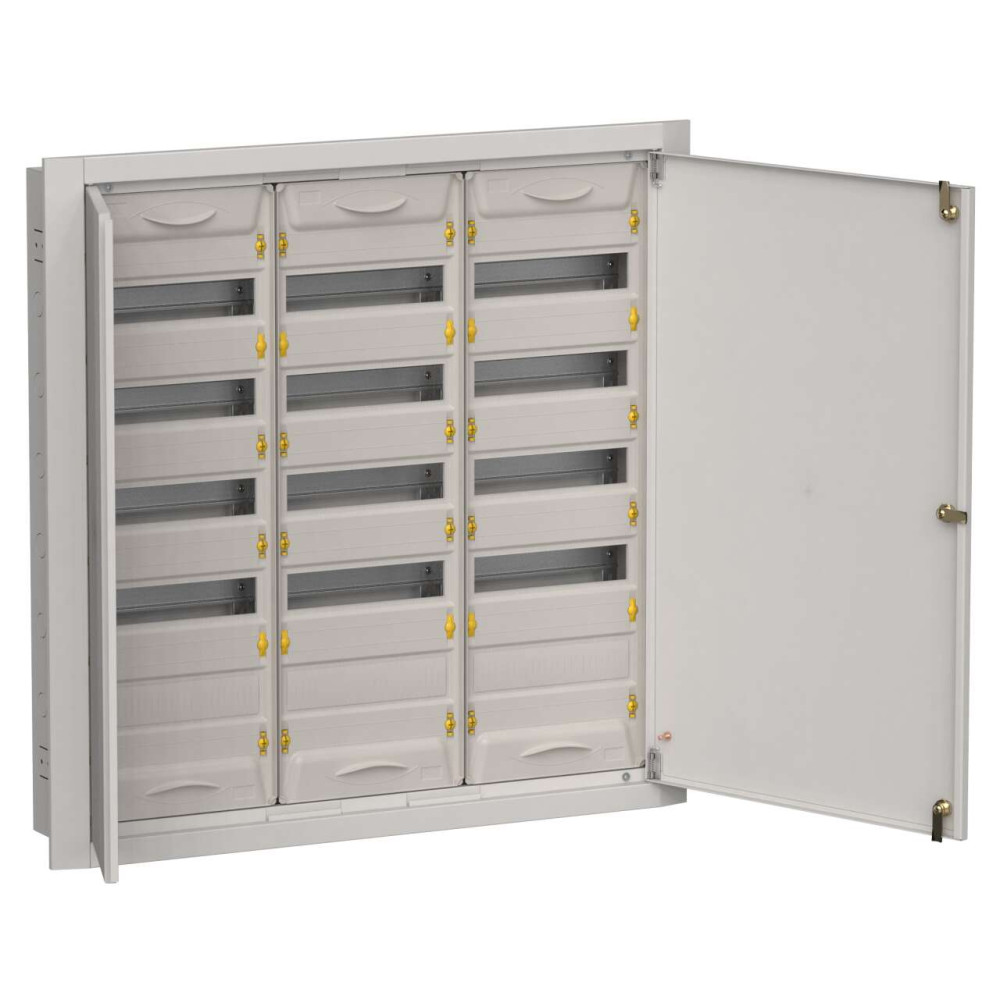

TITAN 5 Корпус металлический ЩРв-180 (3х60) 880х885х130мм IP31 серый (две двери) IEK

TI5-50-V-3X060-31-7035

Описание
Характеристики

Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.

Аналоги: TI5-50-V-3X060-31

Преимущества

Широкий размерный ряд. Модульная ёмкость от 12 до 252 модулей.
Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
Увеличенное пространство за DIN-рейками для прокладки кабеля.
Возможность пломбировки фальш-панели.
Перенавешиваемая дверь.
Возможность установки шин сверху и снизу.
Полная комплектация.
Стильный дизайн.

Особенности конструкции

Суппорты и шины в комплекте.

Перенавешиваемая дверь.

Выступ лицевой части после монтажа корпуса в нишу - 15 мм.

Увеличенный бортик лицевой рамки - 25 мм.

Ввод кабеля сверху, снизу и сбоку через выбиваемые отверстия.

Отсутствие перегородки между секциями корпуса, съемная монтажная рама.

Защитная пластиковая оперативная панель.

Возможность установки шин сверху и снизу.

Увеличенное пространство за DIN-рейками для прокладки кабеля.

Комплект поставки

Корпус металлический - 1 шт.
Шины PEN 8x12мм 24/2 - 12 шт.
Провод заземления - 2 шт.
Знак "Заземление" - 4 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная - 1 шт.
Метизы для заземления - 1 комп.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_04.02.01_Korpusa_metallicheskie_raspredelitelnie_TITAN.pdf

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Щиты распределительные TITAN 5

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Скрытого монтажа (в штукатурку)
EF002950	Ширина по количеству модульных расстояний	180
EF000266	Кол-во рядов	5
EF000007	Цвет	Серый
EF005474	Степень защиты - IP	IP31
EF000040	Высота	880.0	мм
EF000008	Ширина	885.0	мм
EF000049	Глубина	130.0	мм
EF000116	Номер цвета RAL	7035
EF001596	Материал корпуса	Сталь
EF001088	Возможно расширение	Нет
EF001134	DIN-рейка	Да
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000218	Монтажная глубина - ниши	845х850х120	мм
EF000118	С монтажной платой	Нет
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF001094	С прозрачной крышкой	Нет

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 880.0
Гарантийный срок, Лет 3
Глубина 130.0
Кол-во рядов 5
Материал корпуса Сталь
Монтажная глубина - ниши 845х850х120
Номер цвета RAL 7035
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP31
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Скрытого монтажа (в штукатурку)
Форма крышки Закрытого типа (закрывающаяся)
Цвет Серый
Ширина 885.0
Ширина по количеству модульных расстояний 180

В наличии на складе: 39 шт.

47725р.

На складе: 39
Код товара: TI5-50-V-3X060-31-7035
Артикул: TI5-50-V-3X060-31-7035
