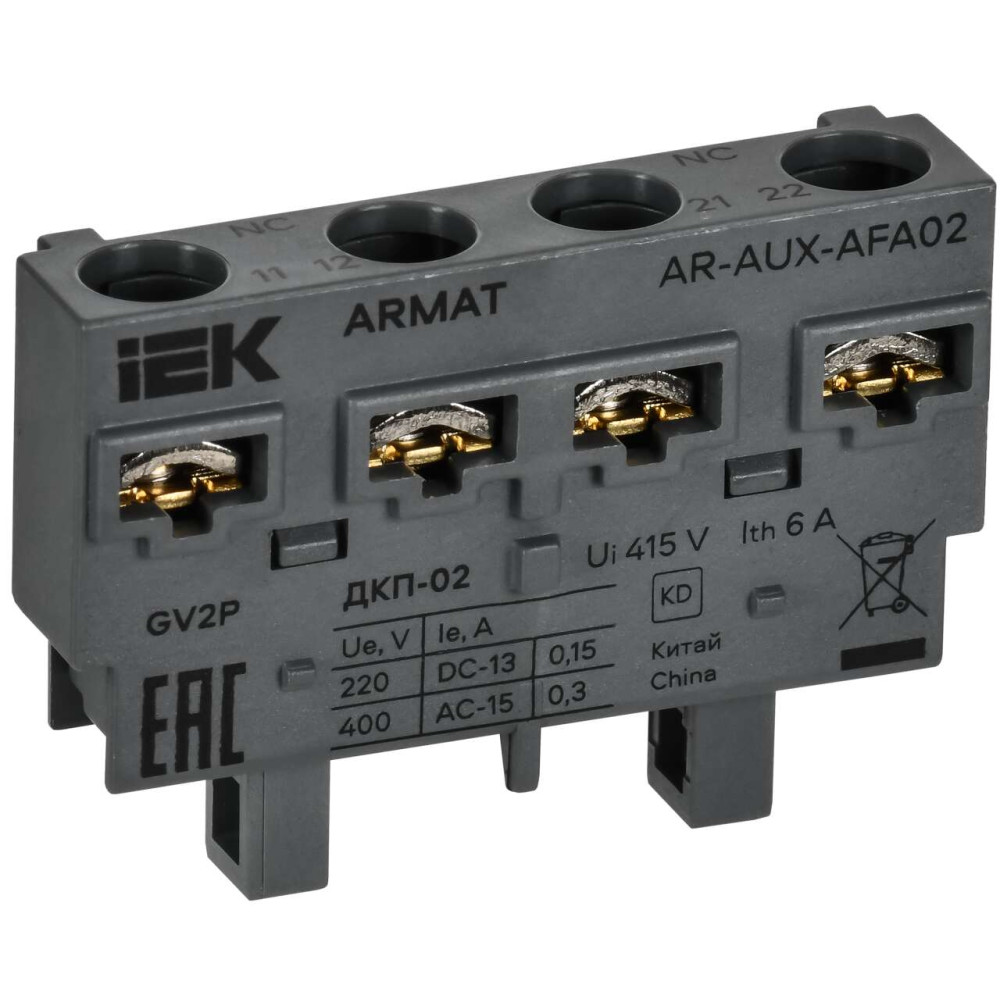

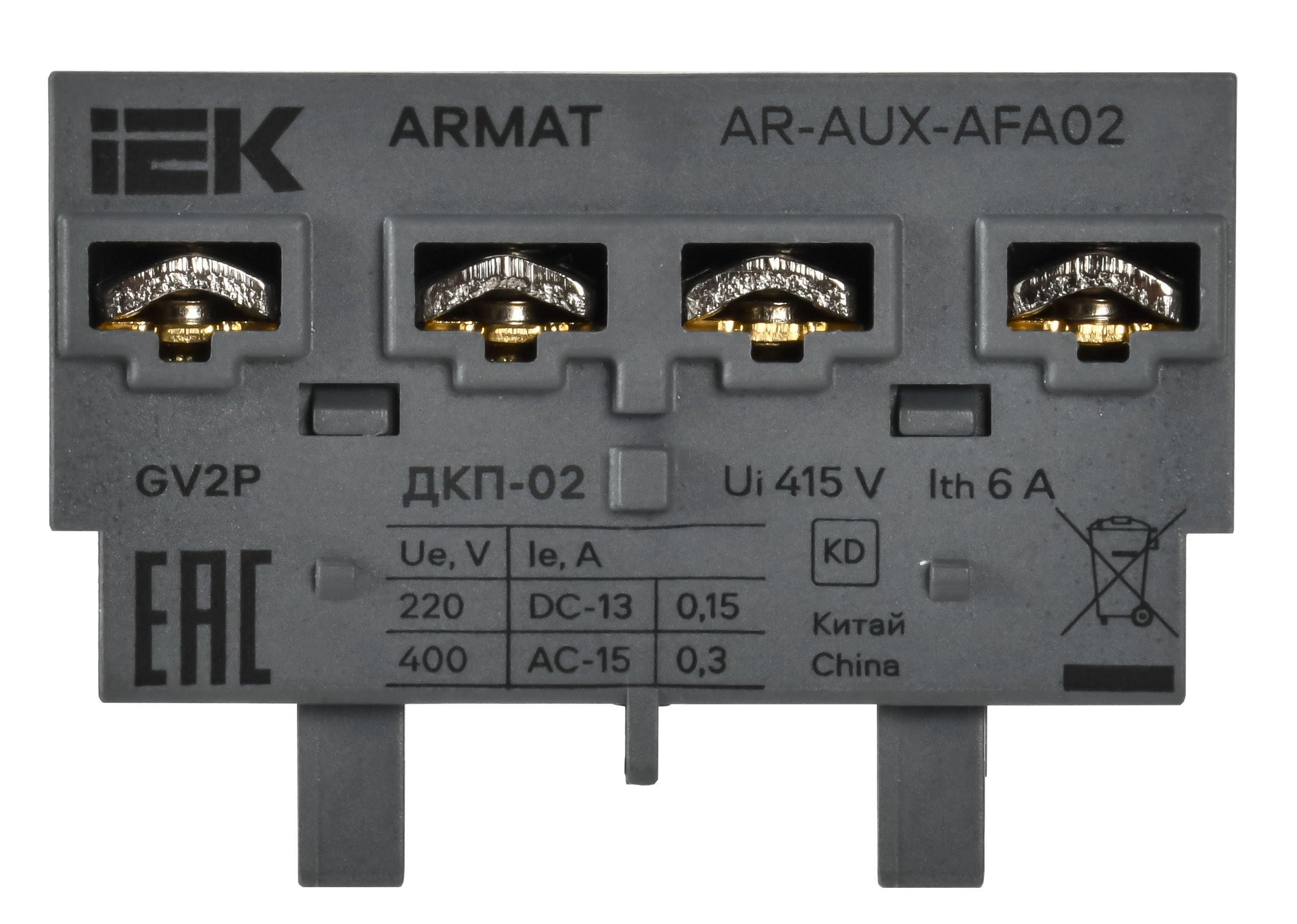

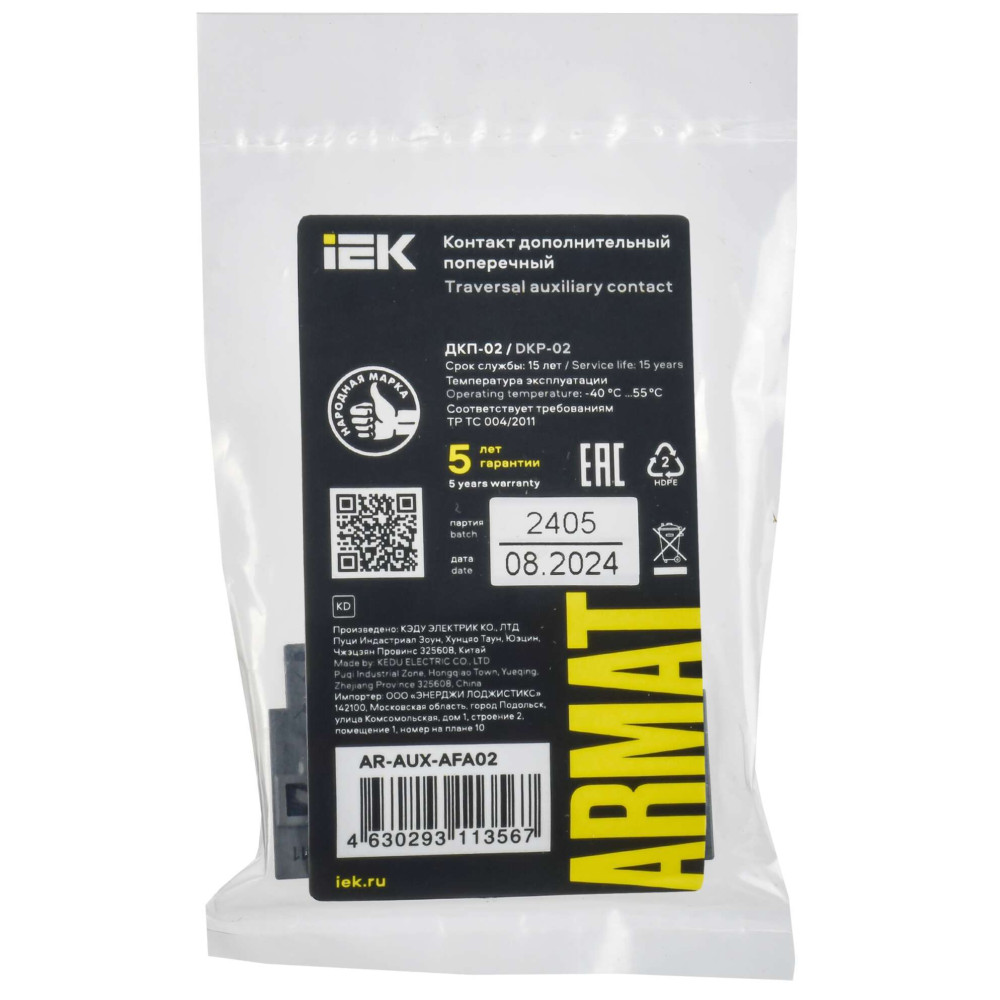

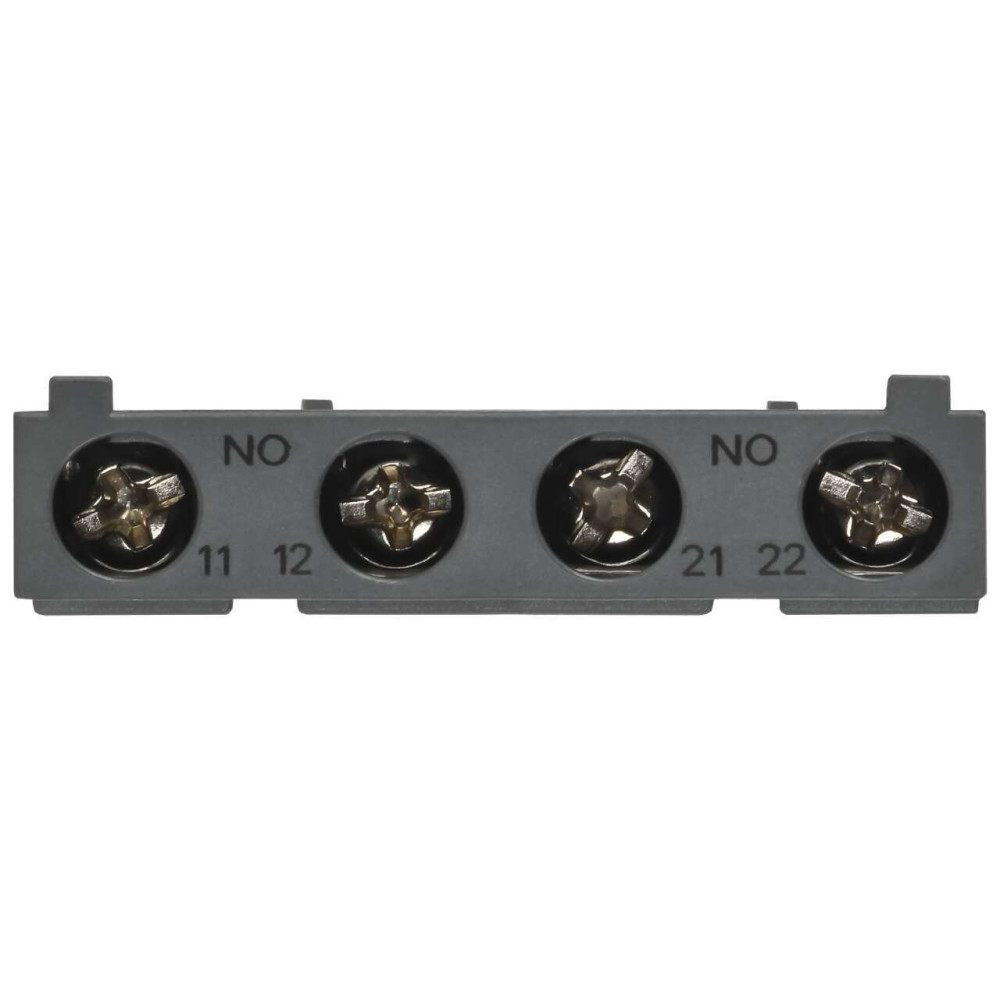

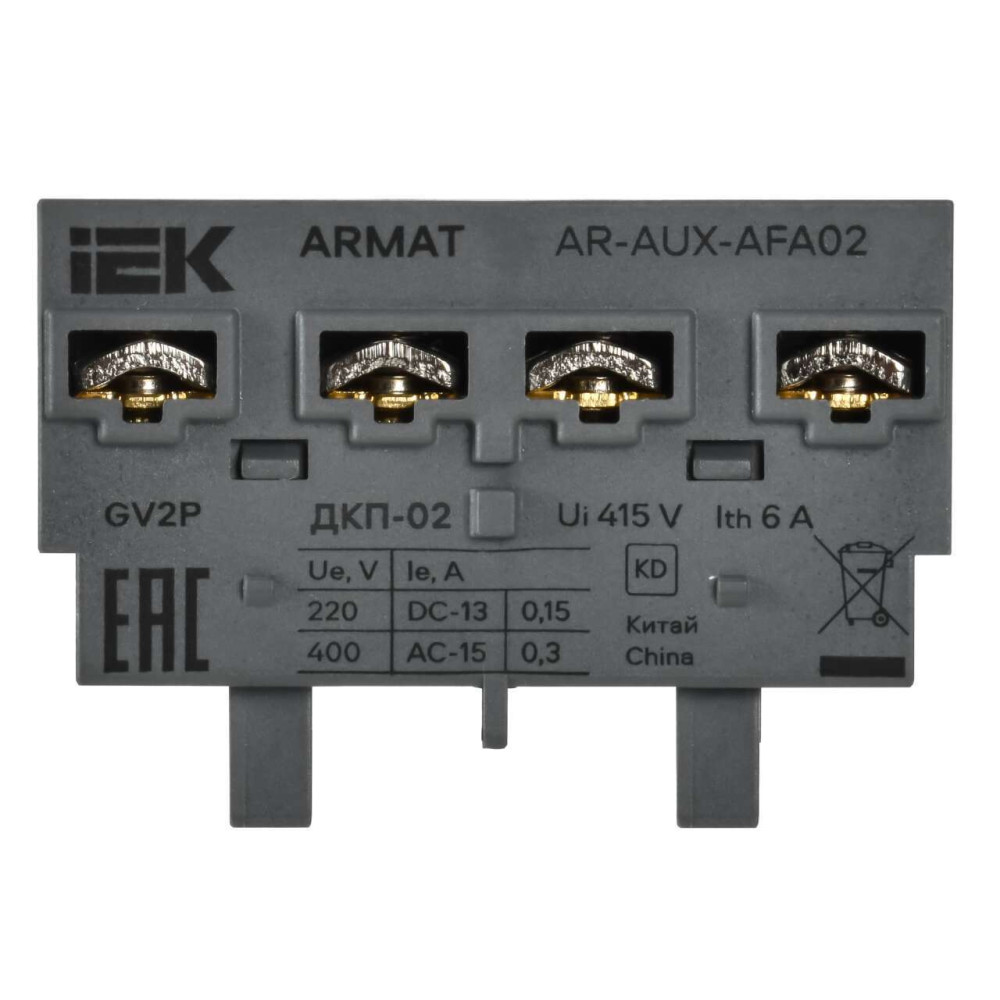

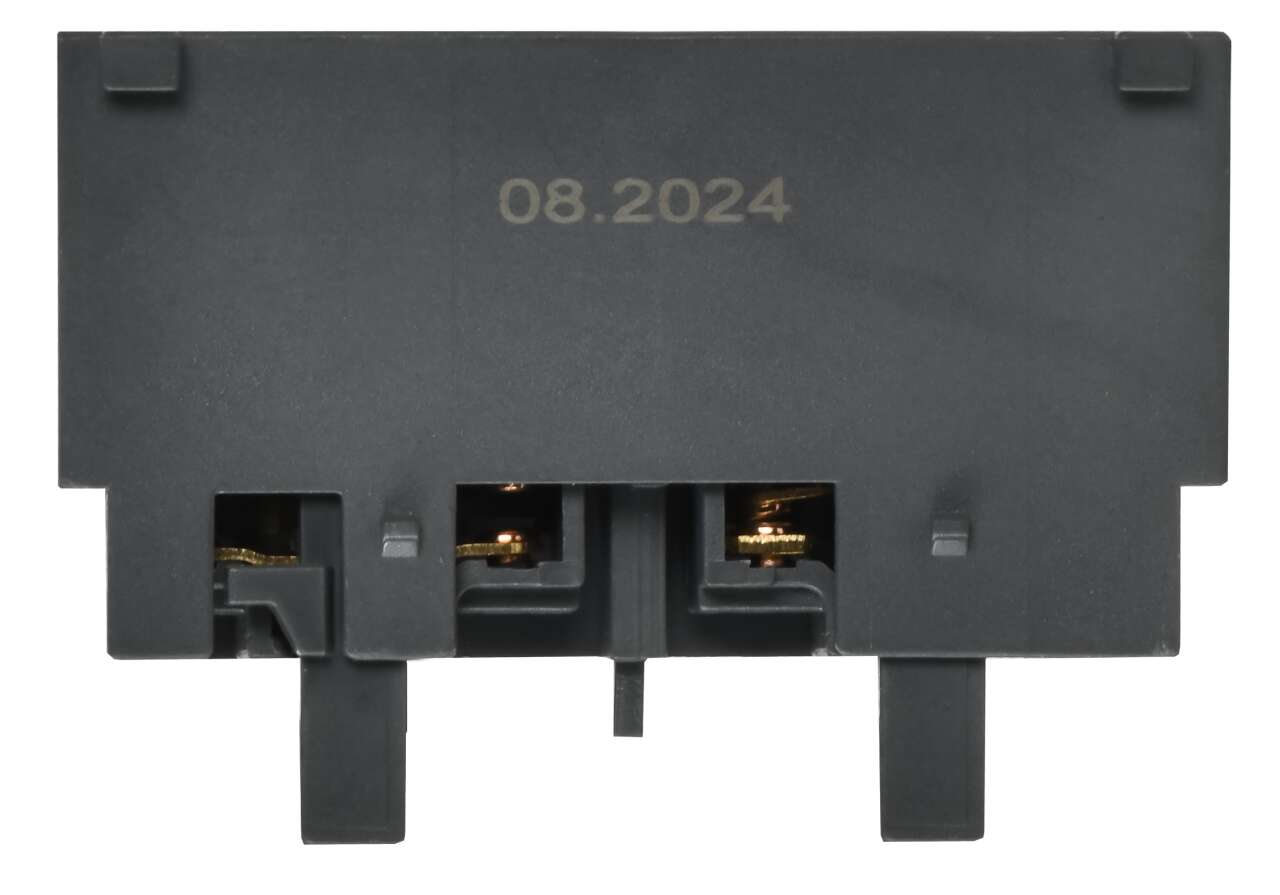

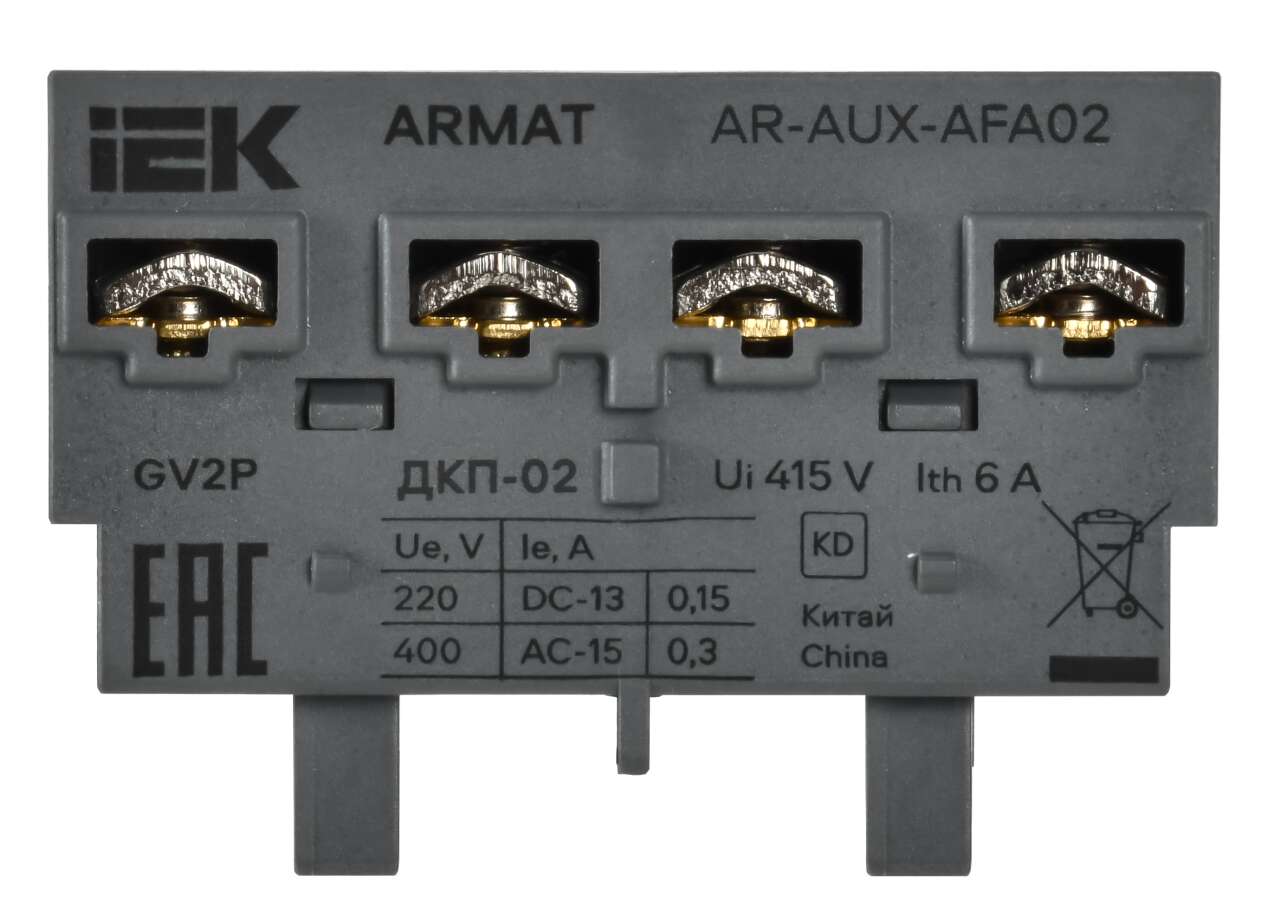

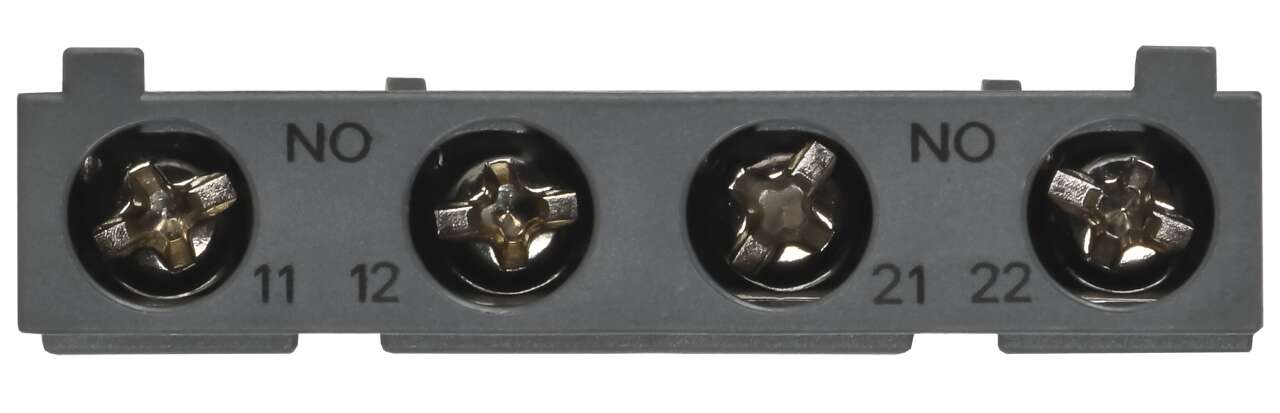

ARMAT Дополнительный контакт поперечный ДКП-02 GV2P IEK
93678-AR-AUX-AFA02
Дополнительный контакт для автоматического выключателя защиты двигателя серии ARMAT предназначен для коммутации цепей управления и сигнализации переменного тока при изменении коммутационного состояния главных контактов.
Дополнительный контакт соответствует требованиям ТР ТС 004/2011
Преимущества
- Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
- Применение на переменном (AC) и постоянном (DC) токе.
- Вариативность исполнений - топологии контактной системы: 2NC, 2NO, 1NO+1NC.
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
- Изображение
Listovka_А4_ARMAT_АЗД_GV2P_view.pdf - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_2_G3.jpg - Изображение
AR-AUX-AFA02_DOP_1.png - Автоматические выключатели защиты двигателя ARMAT
MPCB_ARMAT_preview_web_Cat.pdf - Изображение
AR_AUX_AFA(AFR)_G.jpg - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_1_S3.jpg - Изображение
Vykluchatel'_GV2P_ARMAT_passp_mult_2_S5.jpg - Изображение
AR-AUX-AFA02_DOP_5.png - Изображение
MPCB_ARMAT_preview_web.jpg - Изображение
AR-AUX-AFA02_DOP_2.png - Изображение
AR-AUX-AFA02_DOP_3.png - Изображение
Модели для проектировщиков
Характеристики
- class Блок вспомогательных контактов
- Вес ≤ 0,1
- Высота 31.1
- Гарантийный срок, Лет 5
- Глубина 8.7
- Износостойкость 50000
- Индикация срабатывания Нет
- Кол-во нормально замкнутых - НЗ контактов 2
- Номин напряжение изоляции Ui 690
- Номин раб напряжение 48/130/240/415
- Номин рабочий ток Ie при AC-15 230 В 0,3
- Номин ток AC-15 при номин раб напр 230В 0.30
- Номин ток AC-15 при номин раб напр 400В 0.30
- Номин ток DC-13 при номин раб напр 110В 0.15
- Номин ток DC-13 при номин раб напр 48В 0.15
- Номин ток DC-13 при номин раб напр 60В 0.15
- Сечение проводника 0,75...1,5
- Совместимость MPCB ARMAT
- Степень защиты - IP IP20
- Тип монтажа Верхнего монтажа
- Тип подключения Винтовое соединение
- Условн тепловой ток доп контакта 6.0
- Ширина 45.0
В наличии на складе: 4075 шт.
2420.00р.
- На складе
- Код товара: AR-AUX-AFA02
- Артикул: 93678-AR-AUX-AFA02
