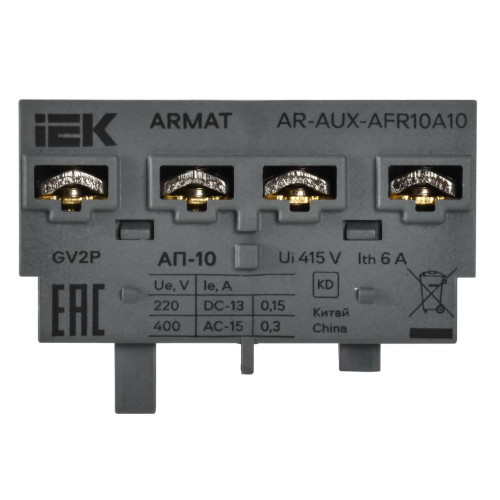

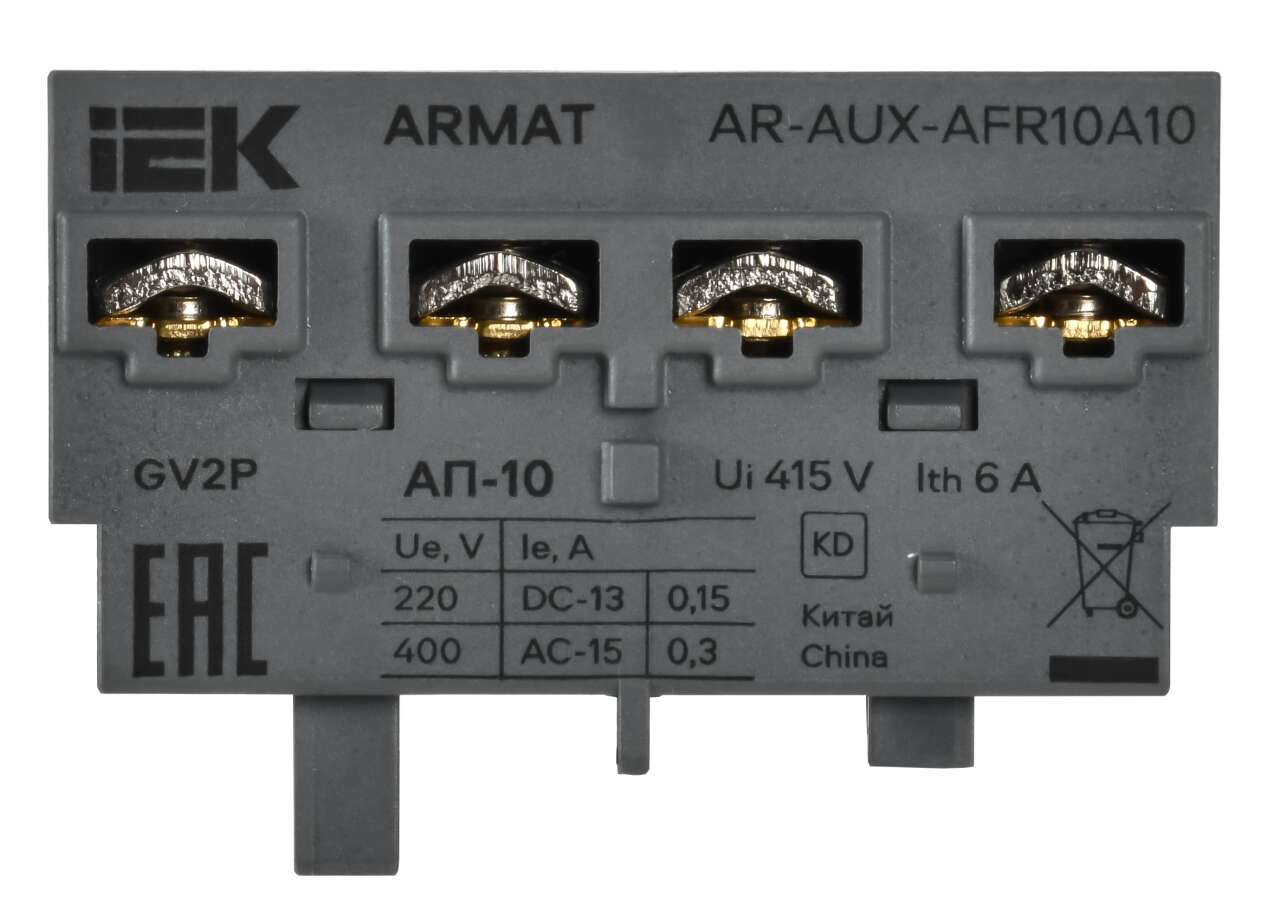

ARMAT Аварийный контакт поперечный АП-10 GV2P IEK

93681-AR-AUX-AFR10A10

Описание
Характеристики

Дополнительный аварийный контакт для автоматического выключателя защиты двигателя серии ARMAT предназначен для сигнализации положения механизма взвода выключателей. Переключение контактов происходит только при срабатывании выключателя от сверхтока. Для проверки переключения контактов аварийного срабатывания необходимо нажать кнопку тест. Дополнительный аварийный контакт соответствует требованиям ТР ТС 004/2011

Преимущества

Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
Применение на переменном (AC) и постоянном (DC) токе.
Дистанционное оповещение о срабатывании и мониторинг состояния.

Документация

Сертификаты

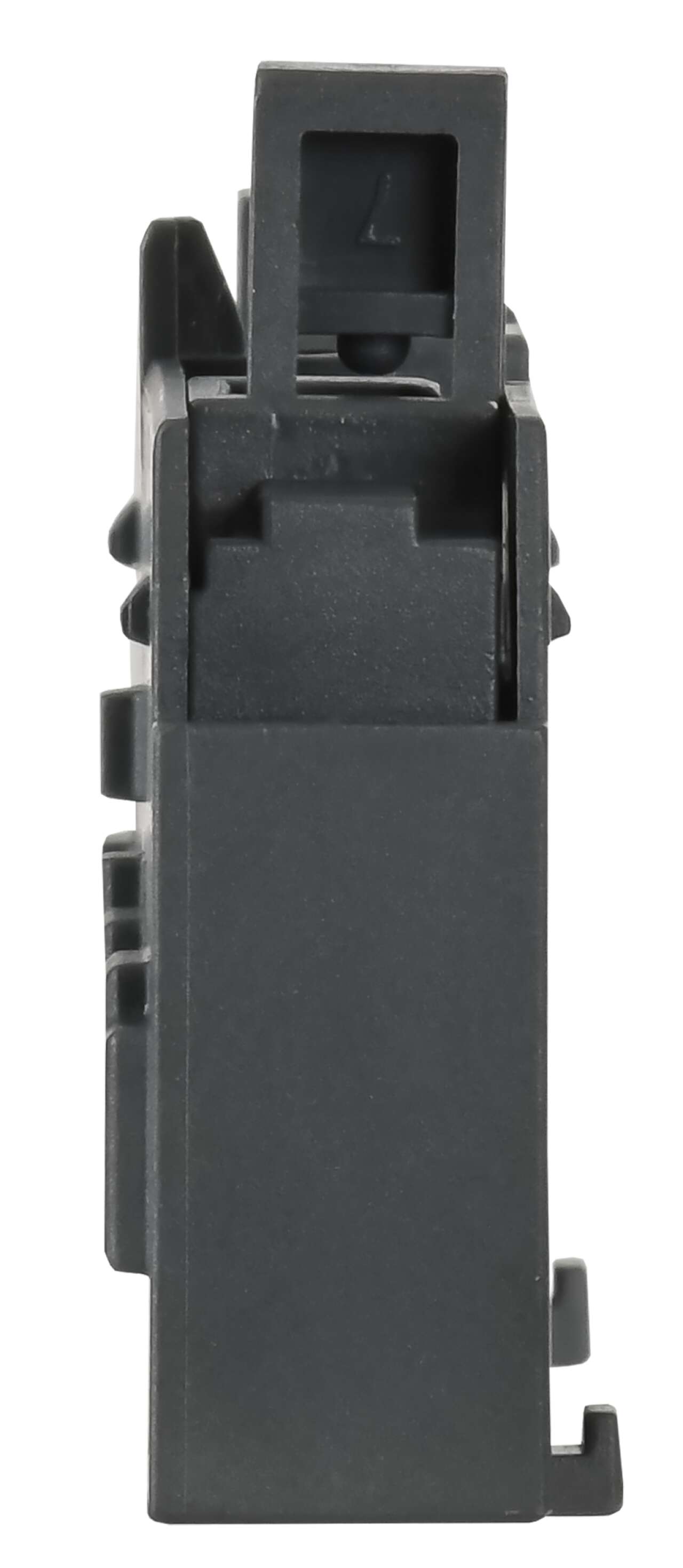

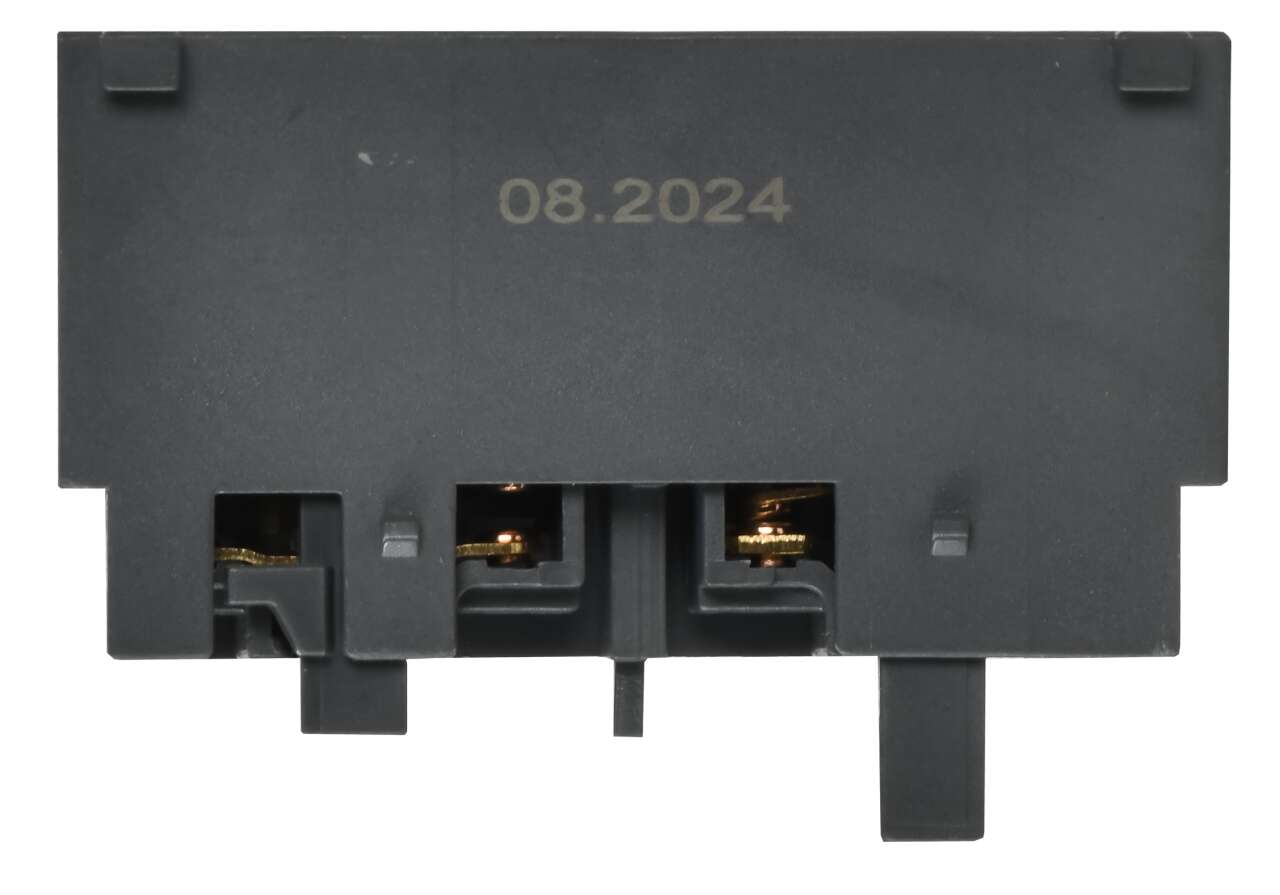

Дополнительные изображения

Модели для проектировщиков

DWG-формат
AR-AUX-AFA(AFR).DWG

Характеристики

class Блок вспомогательных контактов
Вес ≤ 0,1
Высота 90.0
Глубина 62.0
Износостойкость 50000
Индикация срабатывания Да
Кол-во норм разомкнутых - НО контактов 2
Номин напряжение изоляции Ui 690
Номин раб напряжение 48/130/240/415
Номин рабочий ток Ie при AC-15 230 В 0,3
Номин ток AC-15 при номин раб напр 230В 0.30
Номин ток AC-15 при номин раб напр 400В 0.30
Номин ток DC-13 при номин раб напр 110В 0.15
Номин ток DC-13 при номин раб напр 48В 0.15
Номин ток DC-13 при номин раб напр 60В 0.15
Сечение проводника 0,75...1,5
Совместимость MPCB ARMAT
Степень защиты - IP IP20
Тип монтажа Боковое крепление
Тип подключения Винтовое соединение
Условн тепловой ток аварийного контакта 6.0
Условн тепловой ток доп контакта 6.0
Ширина 9.0

В наличии на складе: 4547 шт.

2420.00р.

На складе
Код товара: AR-AUX-AFR10A10
Артикул: 93681-AR-AUX-AFR10A10
