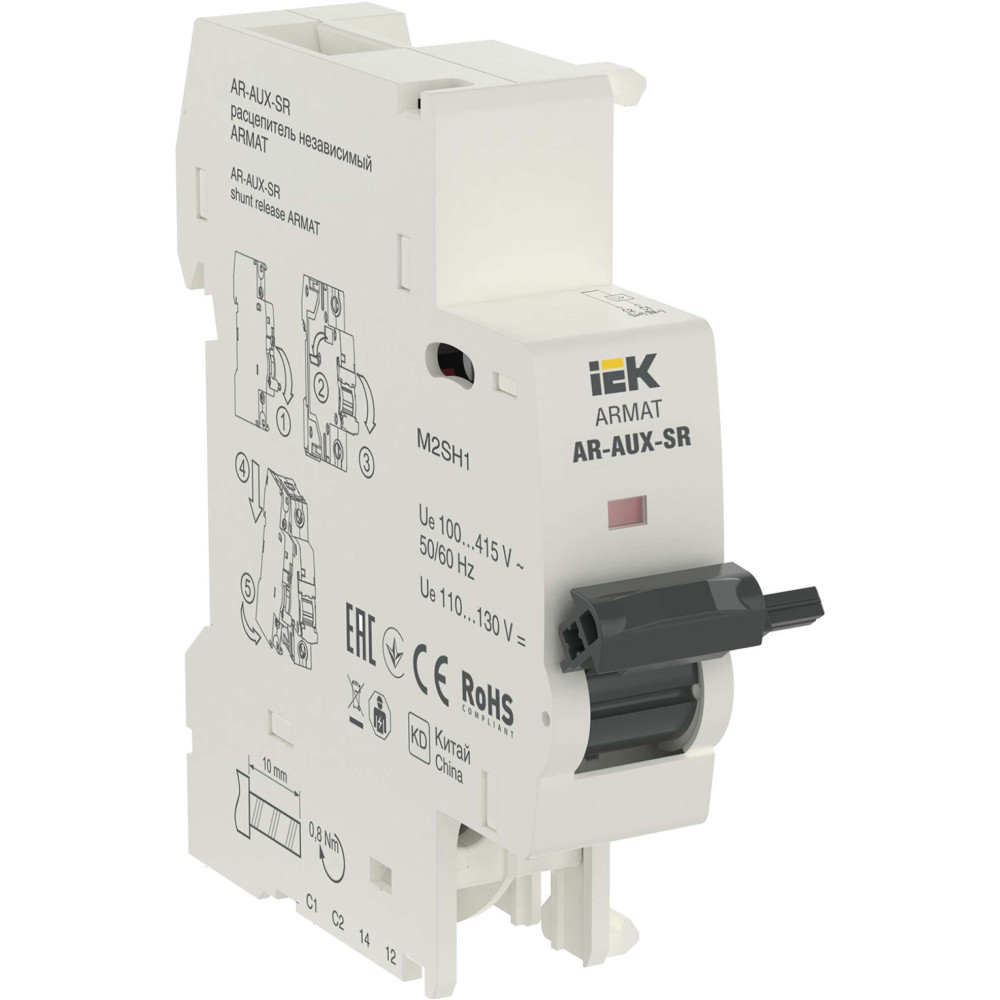

ОформитьARMAT Независимый расцепитель AR-AUX-SR 100...415В IEK
Преимущества
- Безвинтовое крепление к автоматическим выключателям M06N и M10N ARMAT.
Особенности конструкции
Быстрое крепление на защелках
Крепление до 4-х дополнительных устройств одновременно
Переключаемая топология контактной системы AR-AUX-DC. Можно выбрать: АК+КС или КС+КС
Расцепители имеют типоисполнение с индикацией срабатывания
Дополнительные устройства серии AUX имеют быстрое крепление на защелках
Универсальность применения как на переменном токе (АС), так и на постоянном токе (DC)
Дополнительные контакты AR-AUX-AC и AR-AUX-DC имеют функцию тест, для имитации аварийного отключения
Индикатор топологии контактной системы для AR-AUX-DC
Расцепитель AR-AUX-URT оснащен выдержкой времени 0,2 с
Документация
Сертификаты
- Сертификат 004
НА96.В.01699_22.pdf - Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Сертификат добровольный
3070.04ПР00.10АЯ46.001.pdf - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Сертификат 004
ЕАЭС RU С-CN.АЯ46.В.41055_25.PDF - Отказное письмо 043
274эп-14-2-7.pdf
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Видеообзор
Отзывы по поставкам продукции от наших партнеров
Класс: Дополнит контакт к модульным аппаратам (ID: EC001286)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF008146 | Тип оборудования | Дистанционный расцепитель | |
| EF008070 | Тип управляющего напряжения | Перемен./постоян. (AC/DC) | |
| EF000228 | Номин раб напряжение | 100...415 | В |
| EF000187 | Тип напряжения | Перемен./постоян. (AC/DC) | |
| EF008799 | Номин напряжение постоян тока - DC | 110...130 | В |
| IEK_F000709 | Сторона присоединения к авт выкл | Левая | |
| EF008256 | Кол-во норм разомкнутых - НО контактов | 1 | |
| IEK_F000410 | Диапазон рабочих температур | -5...40 | °C |
| EF006706 | Номин коммутируем ток | 6 | А |
| EF000049 | Глубина | 75.6 | мм |
| EF008727 | С функцией авт тестирования тока утечки | Нет | |
| EF000003 | Тип монтажа | Прочее | |
| EF000008 | Ширина | 17.7 | мм |
| EF001105 | Количество нормально открытых контактов | 1 | |
| EF007613 | Количество сигнальных контактов | 1 | |
| EF005474 | Степень защиты - IP | IP20 | |
| EF000767 | Конструктивное исполнение | Втычной | |
| IEK_F000044 | Условный тепловой ток | 6 | А |
| EF000453 | Режим работы | Непрерывный | |
| EF005455 | Частота | 50 Гц | |
| IEK_F000741 | Износостойкость | 20000 | циклов |
| EF003569 | Монтажная ширина | 17,7 | |
| IEK_F000003 | Совместимость с авт выкл | ARMAT | |
| EF004969 | Макс поперечное сечение проводника | 2,5 | мм² |
| IEK_F000775 | Время откл при макс напряж срабатывания | 0,01 | с |
| EF007826 | Устанавливается на устройство | Универсальный (-ая) | |
| EF000040 | Высота | 82.7 | мм |
| IEK_F000774 | Время откл при мин напряж срабатывания | 0,01 | с |
| EF003961 | Тип подключения | Винтовое соединение | |
| IEK_F000223 | Мех износостойкость | 20000 | циклов |
| IEK_F001400 | Диапазон рабочего напряжения | 100...415 | В AC |
| IEK_F000776 | Диапазон напряжения срабатывания | 70...456,5 | В AC |
Характеристики
- class Дополнит контакт к модульным аппаратам
- Время откл при макс напряж срабатывания 0,01
- Время откл при мин напряж срабатывания 0,01
- Высота 82.7
- Гарантийный срок, Лет 10
- Глубина 75.6
- Диапазон напряжения срабатывания 70...456,5
- Диапазон рабочего напряжения 100...415
- Диапазон рабочих температур -5...40
- Износостойкость 20000
- Кол-во норм разомкнутых - НО контактов 1
- Количество нормально открытых контактов 1
- Количество сигнальных контактов 1
- Конструктивное исполнение Втычной
- Макс поперечное сечение проводника 2,5
- Мех износостойкость 20000
- Монтажная ширина 17,7
- Номин коммутируем ток 6
- Номин напряжение постоян тока - DC 110...130
- Номин раб напряжение 100...415
- Режим работы Непрерывный
- С функцией авт тестирования тока утечки Нет
- Совместимость с авт выкл ARMAT
- Степень защиты - IP IP20
- Сторона присоединения к авт выкл Левая
- Тип монтажа Прочее
- Тип напряжения Перемен./постоян. (AC/DC)
- Тип оборудования Дистанционный расцепитель
- Тип подключения Винтовое соединение
- Тип управляющего напряжения Перемен./постоян. (AC/DC)
- Условный тепловой ток 6
- Устанавливается на устройство Универсальный (-ая)
- Частота 50 Гц
- Ширина 17.7
- Ожидается поступление
- Код товара: AR-AUX-SR-100-415
- Артикул: AR-AUX-SR-100-415
