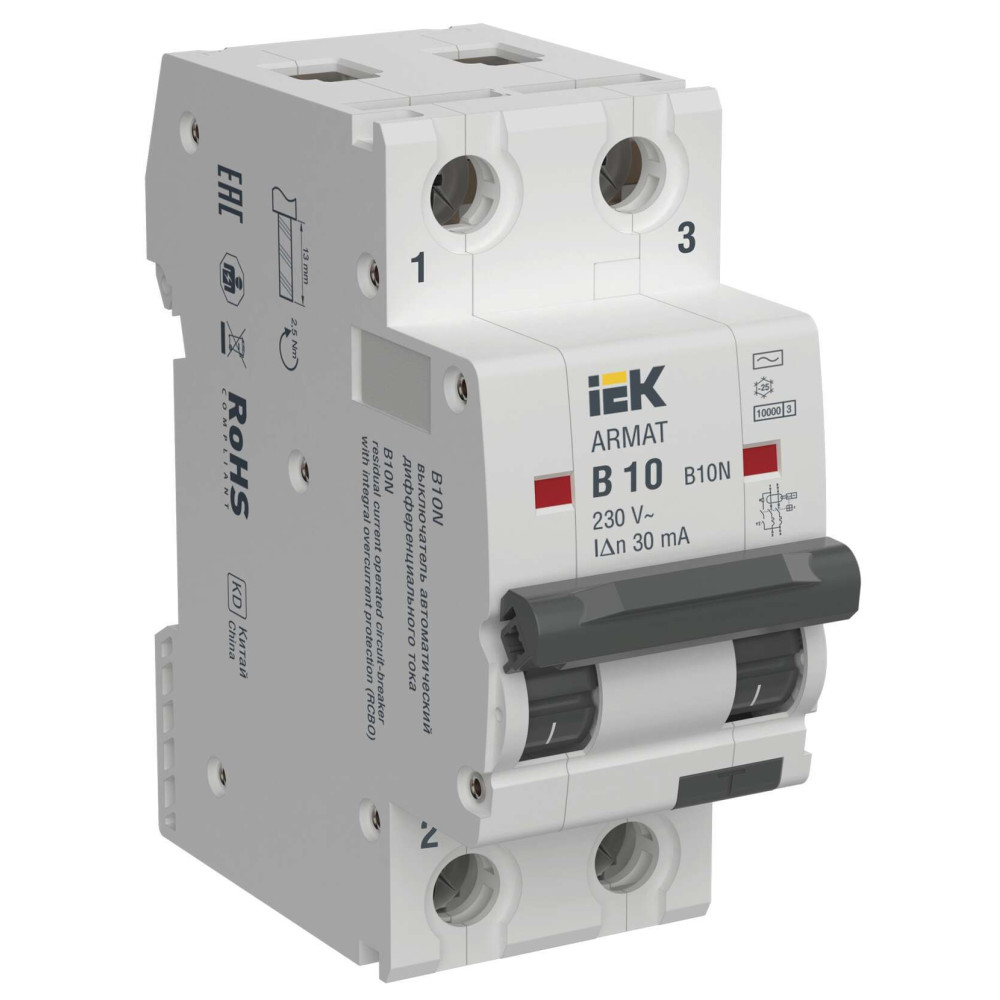

ARMAT Автоматический выключатель дифференциального тока B10N 2P B10 30мА тип AC IEK

AR-B10N-2-B010C030

Описание
Характеристики

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества

1. Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля
2. Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
3. Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания
4. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств
5. Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже
6. Подключение шинами PIN и FORK как сверху так и снизу устройства

Особенности конструкции

Защитная шторка винтового зажима - исключает неправильное подключение проводника и ошибку при монтаже

Подключение шинами PIN и FORK - подключение шинами PIN и FORK реализовано как сверху так и снизу устройства

Топология контактной системы 2Р - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе

Наличие индикатора положения контактной группы - облегчает визуальную диагностику состояния коммутирующих контактов

Корпус из высококачественного первичного пластика - не поддерживает горение до 960 °C

Напайка неподвижного контакта из композитного материала на основе серебра AgC4 и улучшенная дугогасительная система - обеспечивают высокий ресурс коммутационной износостойкости в 10 000 циклов

Контактная система выполнена из чистой меди - что обеспечивает высокую проводимость контактного соединения

Механизм свободного расцепления с мгновенной коммутацией - снижает негативное влияние электрической дуги при включении, за счет стабильной скорости замыкания коммутирующих контактов

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Viklyuchatel_B10N_ARMAT_passp_ru_eng_2.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
B10N.stp

Класс: Автоматический выключатель дифференциального тока (ID: EC000905)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	10	А
EF001391	Количество полюсов	2
EF002358	Номин ток утечки	0,03	А
EF002560	Тип тока утечки	Переменный (AC)
EF000889	Характеристика срабатывания - кривая тока	B
EF000228	Номин раб напряжение	230	В
EF000187	Тип напряжения	Переменный (AC)
EF003961	Тип подключения	Винтовое соединение
EF000218	Монтажная глубина - ниши	75,6	мм
EF008618	Общ количество полюсов	2
IEK_F001270	Механическая износостойкость	20000	циклов В-О
EF002568	Класс токоограничения	3
EF006064	Отключающая способность по EN 60898	10	кА
EF005474	Степень защиты - IP	IP20
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF002950	Ширина по количеству модульных расстояний	2
IEK_F000023	Наличие дифференциального расцепителя	Да
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF005997	Отключение нейтрали	Да
EF005455	Частота	50 Гц
IEK_F001272	Номин неоткл дифференциальный ток	0,5IΔn	мА
EF005548	Количество защищенных полюсов	2
EF002570	Степень загрязнения	2
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F001269	Рабочий режим	Продолжительный
EF000003	Тип монтажа	на DIN-рейку
IEK_F000082	Номинальная диф наибольшая вкл и откл способность	10000	А
IEK_F001225	Температура эксплуатации	-25...55	°C
IEK_F001271	Электрическая износостойкость	10000	В-О
EF006065	Отключающая способность по IEC 60947-2	10	кА
IEK_F000020	Наличие теплового расцепителя	Да
IEK_F000573	Момент затяжки винтов контактных зажимов	5	нм
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF000267	Макс сечение входящего кабеля	16	мм²

Характеристики

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 10
Класс токоограничения 3
Количество защищенных полюсов 2
Количество полюсов 2
Макс сечение входящего кабеля 16
Механическая износостойкость 20000
Момент затяжки винтов контактных зажимов 5
Монтажная глубина - ниши 75,6
Наличие дифференциального расцепителя Да
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин неоткл дифференциальный ток 0,5IΔn
Номин раб напряжение 230
Номин ток 10
Номин ток утечки 0,03
Общ количество полюсов 2
Отключающая способность по EN 60898 10
Отключающая способность по IEC 60947-2 10
Отключение нейтрали Да
Рабочий режим Продолжительный
Степень загрязнения 2
Степень защиты - IP IP20
Температура эксплуатации -25...55
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока B
Частота 50 Гц
Ширина по количеству модульных расстояний 2
Электрическая износостойкость 10000
