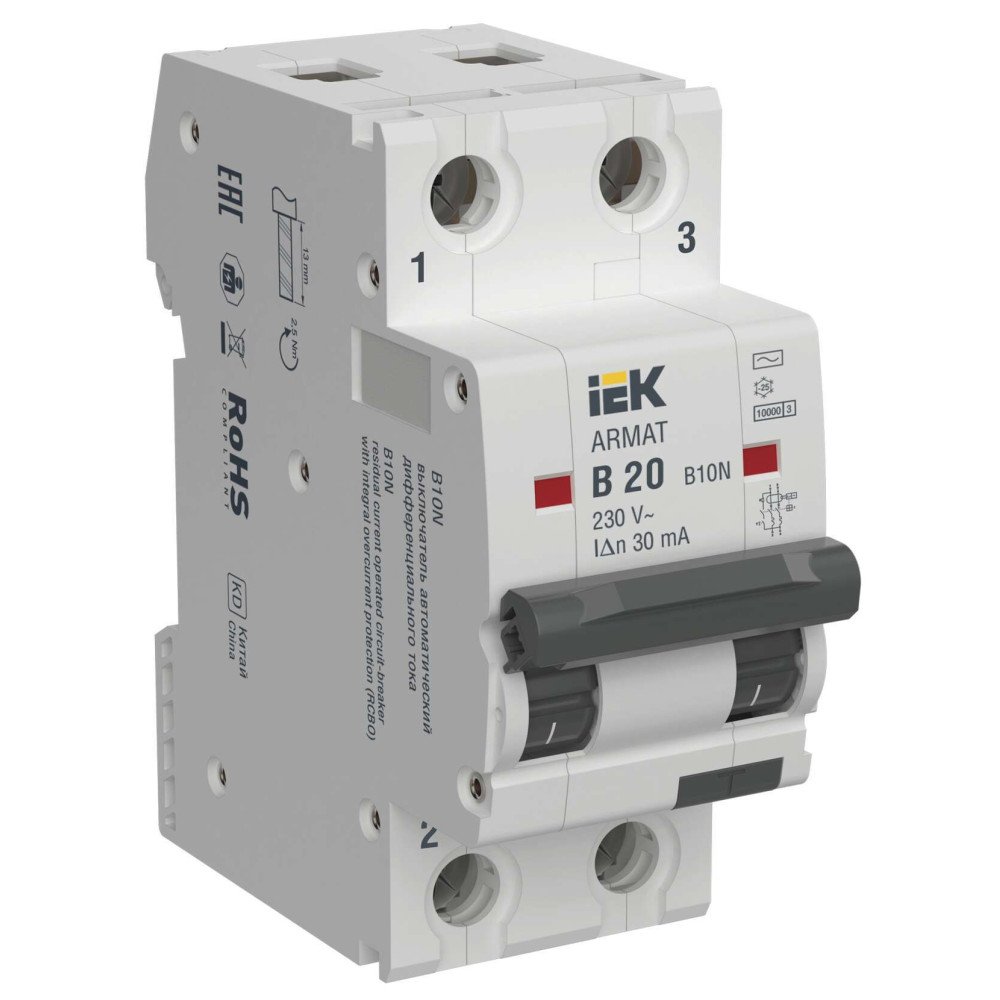

ARMAT Автоматический выключатель дифференциального тока B10N 2P B20 30мА тип AC IEK

6068-AR-B10N-2-B020C030

Описание
Характеристики

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества

1. Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля
2. Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
3. Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания
4. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств
5. Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже
6. Подключение шинами PIN и FORK как сверху так и снизу устройства

Особенности конструкции

Механизм свободного расцепления с мгновенной коммутацией - снижает негативное влияние электрической дуги при включении, за счет стабильной скорости замыкания коммутирующих контактов

Наличие индикатора положения контактной группы - облегчает визуальную диагностику состояния коммутирующих контактов

Корпус из высококачественного первичного пластика - не поддерживает горение до 960 °C

Защитная шторка винтового зажима - исключает неправильное подключение проводника и ошибку при монтаже

Подключение шинами PIN и FORK - подключение шинами PIN и FORK реализовано как сверху так и снизу устройства

Напайка неподвижного контакта из композитного материала на основе серебра AgC4 и улучшенная дугогасительная система - обеспечивают высокий ресурс коммутационной износостойкости в 10 000 циклов

Топология контактной системы 2Р - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
