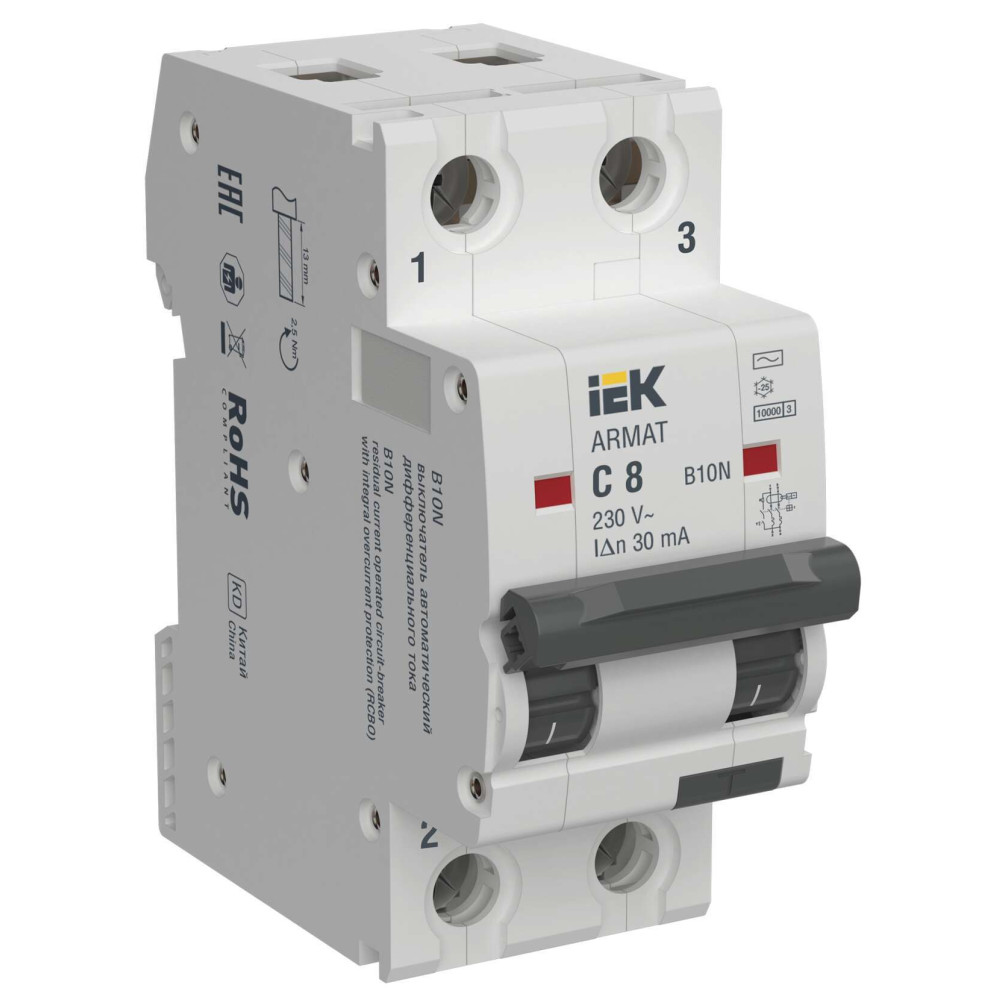

ARMAT Автоматический выключатель дифференциального тока B10N 2P C8 30мА тип AC IEK
Преимущества
- 1. Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля
- 2. Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
- 3. Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания
- 4. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств
- 5. Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже
- 6. Подключение шинами PIN и FORK как сверху так и снизу устройства
Особенности конструкции
Наличие индикатора положения контактной группы - облегчает визуальную диагностику состояния коммутирующих контактов
Корпус из высококачественного первичного пластика - не поддерживает горение до 960 °C
Защитная шторка винтового зажима - исключает неправильное подключение проводника и ошибку при монтаже
Подключение шинами PIN и FORK - подключение шинами PIN и FORK реализовано как сверху так и снизу устройства
Напайка неподвижного контакта из композитного материала на основе серебра AgC4 и улучшенная дугогасительная система - обеспечивают высокий ресурс коммутационной износостойкости в 10 000 циклов
Топология контактной системы 2Р - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
Контактная система выполнена из чистой меди - что обеспечивает высокую проводимость контактного соединения
Механизм свободного расцепления с мгновенной коммутацией - снижает негативное влияние электрической дуги при включении, за счет стабильной скорости замыкания коммутирующих контактов
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Количество защищенных полюсов 2
- Количество полюсов 2
- Макс сечение входящего кабеля 16
- Механическая износостойкость 20000
- Момент затяжки винтов контактных зажимов 5
- Монтажная глубина - ниши 75,6
- Наличие дифференциального расцепителя Да
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин неоткл дифференциальный ток 0,5IΔn
- Номин раб напряжение 230
- Номин ток 8
- Номин ток утечки 0,03
- Общ количество полюсов 2
- Отключающая способность по EN 60898 10
- Отключающая способность по IEC 60947-2 10
- Отключение нейтрали Да
- Рабочий режим Продолжительный
- Степень загрязнения 2
- Степень защиты - IP IP20
- Температура эксплуатации -25...55
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки Переменный (AC)
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 2
- Электрическая износостойкость 10000
- На складе: 175
- Код товара: AR-B10N-2-C008C030
- Артикул: 6085-AR-B10N-2-C008C030
