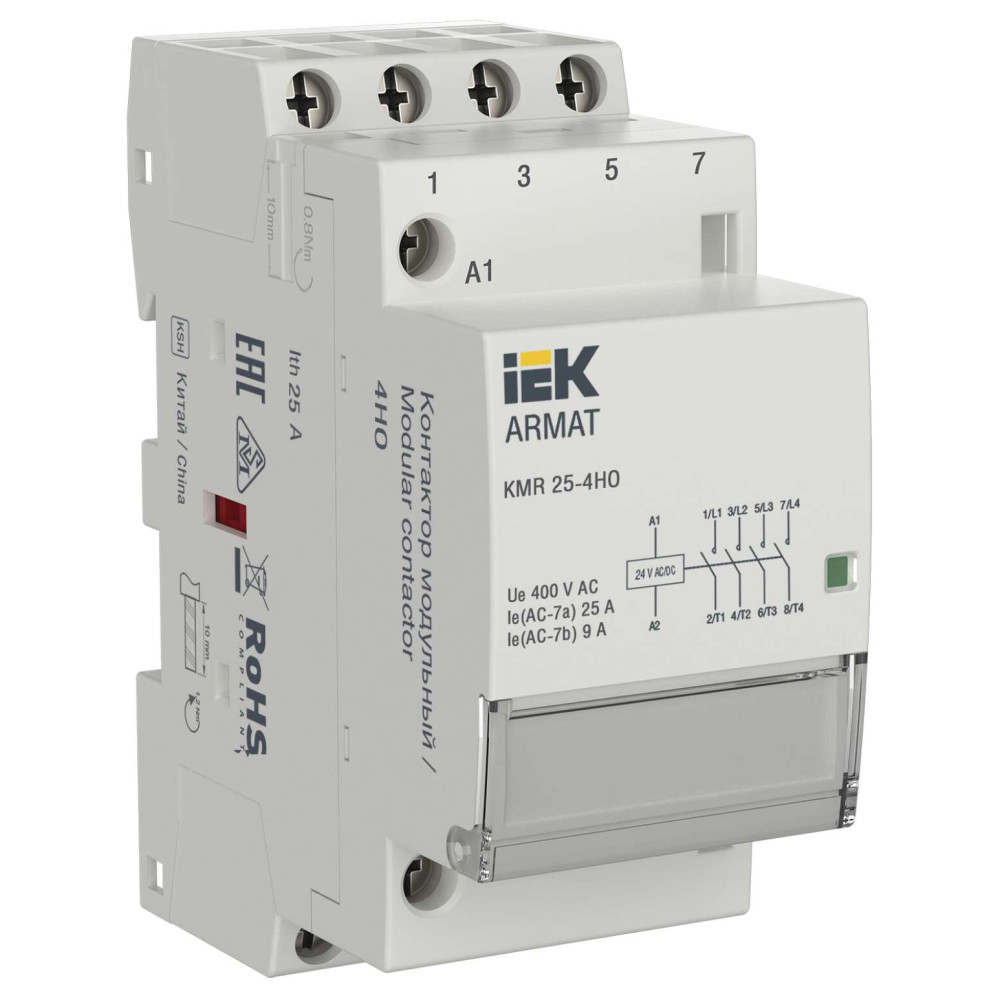

ARMAT Контактор модульный KMR 25А 24В AC/DC 4НО IEK

AR-KMR20-025-40-024

Описание
Характеристики

Контакторы модульные типа KMR ARMAT разработаны специально для коммутации цепей освещения, управления системами отопления, электродвигателями и насосным оборудованием. Контакторы имеют следующий ряд номинального напряжения цепи управления: 12, 24, 48, 230 В. Контакторы имеют следующий ряд номинального тока в категории применения АС-1 (AC-7a): 16, 20, 25, 40, 63, 100 А. Бесшумная работа катушки управления и отсутствие постороннего звука и вибрации контактов – это отличительные преимущества данной линейки. Наличие в ассортименте универсальной катушки управления (AC/DC) и дополнительных контактов расширяет применимость в различных областях.

Преимущества

Наличие индикатора состояния положения контактной группы – позволяет облегчить визуальную диагностику и оперативно определить состояние контактной группы
Наличие защитной крышки для маркировки – специализированное место для маркировки и защитная крышка продлевают срок службы маркировки и облегчает ее монтаж
Быстрое подключение дополнительных устройств на защелках – это увеличивает вариативность подключений, а монтаж дополнительных устройств на защелках снижает время при монтаже
Корпус из первичного пластика – не поддерживает горение до 960 оС, что гарантирует безопасную работу даже при высоких температурах эксплуатации
Безопасный вывод с защитной шторкой – исключает неправильное подключение и ошибку при монтаже
Наличие двухпозиционной защелки – облегчает монтаж и демонтаж контактора

Особенности конструкции

Скоба винтового зажима с клинообразным замком – специализированный клинообразный замок увеличивает надежность контактного соединения и предотвращает деформацию вывода даже при максимальных моментах затяжки винтовых клемм

Топология контактной системы "двойной разрыв" - обеспечивает высокие изоляционные свойства в разомкнутом положении

Наличие защитной крышки для маркировки – специализированное место для маркировки и защитная крышка продлевают срок службы маркировки и облегчает ее монтаж

Защитная шторка вывода – исключает неправильное подключение и ошибку при монтаже

Наличие индикатора состояния положения контактной группы – позволяет облегчить визуальную диагностику и оперативно определить состояние контактной группы

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Kontaktor_KMR_ARMAT_passp_ru-eng_4.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Алабуга Девелопмент

Класс: Модульный контактор для распред щита (ID: EC001653)

ID	Описание	Значение	Ед. изм.
EF007679	Номинальный рабочий ток	25	А
EF001435	Номин раб напряжение	400	В
EF005294	Тип напряжения - рабочее напряжение	Переменный (AC)
EF008256	Кол-во норм разомкнутых - НО контактов	4
EF008409	Напряжение цепи управления	24	В
EF005293	Тип напряжения - цепь управления	Перемен./постоян. (AC/DC)
EF005240	С ручным управлением	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF001393	Номин рабочий ток Ie при AC-1 400 В	25	А
EF002950	Ширина по количеству модульных расстояний	2
EF004952	Макс мощность ламп накаливания	-	Вт
EF000218	Монтажная глубина - ниши	68	мм
EF001444	Условный номин ток короткого замыкания Iq	3	кА
EF004971	Макс мощность люминесц ламп	-	ВА
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF001126	Модульное исполнение	Да
EF005474	Степень защиты - IP	IP20
EF004723	Категория применения	АС-1, АС-3, АС-7а, АС-7b

Характеристики

class Модульный контактор для распред щита
Гарантийный срок, Лет 10
Категория применения АС-1, АС-3, АС-7а, АС-7b
Кол-во норм разомкнутых - НО контактов 4
Макс мощность ламп накаливания -
Макс мощность люминесц ламп -
Модульное исполнение Да
Монтажная глубина - ниши 68
Напряжение цепи управления 24
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 400
Номин рабочий ток Ie при AC-1 400 В 25
Номинальный рабочий ток 25
С ручным управлением Нет
Степень защиты - IP IP20
Тип напряжения - рабочее напряжение Переменный (AC)
Тип напряжения - цепь управления Перемен./постоян. (AC/DC)
Тип подключения силовой электрич цепи Винтовое соединение
Условный номин ток короткого замыкания Iq 3
Ширина по количеству модульных расстояний 2

В наличии на складе: 469 шт.

3600р.

На складе: 469
Код товара: AR-KMR20-025-40-024
Артикул: AR-KMR20-025-40-024
