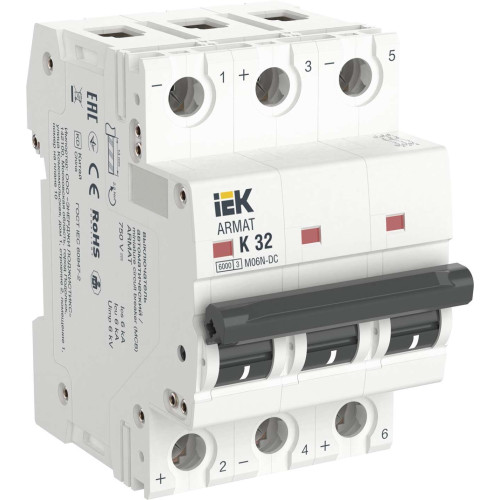

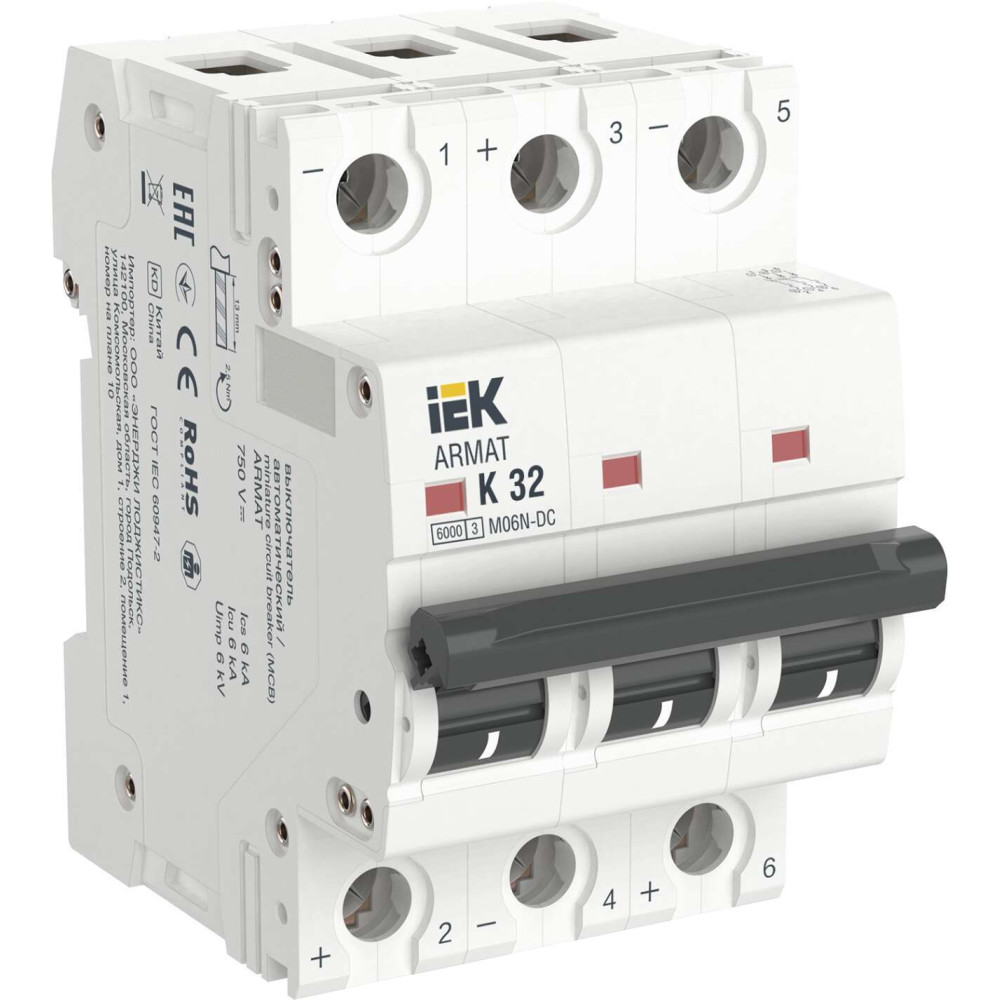

ARMAT Автоматический выключатель M06N-DC 3P K 32А IEK
319-AR-M06N-3-K032DC
Автоматические выключатели ARMAT серии M06N-DC предназначены для коммутации электрических цепей постоянного тока с номинально рабочим напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. В номенклатере насчитывается 160 типоисполнений на 16 номинальных токов от 0,5 до 63 А.
Преимущества
- Дополнительные ребра жесткости увеличивают механическую прочность корпуса, что повышает максимальный момент затяжки винтовых зажимов до 5 Нм.
- Напайка контакт-детали на основе серебра обеспечивает высокую дугостойкость, проводимость и теплоемкость и механический ресурс 20 000 циклов.
- Улучшенная дугогасительная камера обеспечивает высокий уровень отключающей способности.
- Защитная шторка вывода исключает неправильное подключение и ошибку при монтаже.
- Современный механизм коммутации обеспечивает высокую скорость срабатывания.
- M06N-DC регулярно проходят проверки и тестирование в испытательных лабораториях компании на соответствие стандартам ГОСТ.
Особенности конструкции
Газогенерирующая межполюсная перегородка с ферромагнитной вставкой для более эффективного дугогашения
Индикатор положения контактной группы
Механизм свободного расцепления с мгновенной коммутацией
7 заклепок корпуса для большей прочности корпуса
Напайка неподвижного контакта из композита серебра AgC4
Постоянный магнит под неподвижным контактном для организации магнитного дутья и эффективного дугогашения
Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин
Двухпозиционная защелка
Документация
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,00012
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Климатическое исполнение УХЛ3
- Количество защищенных полюсов 3
- Количество полюсов 3
- Макс сечение входящего кабеля 25
- Мех износостойкость 20000
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции Ui 1000
- Номин напряжение постоян тока - DC 750
- Номин отключающая способность 6.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номин раб напряжение 750
- Номинальное импульсное выдерживаемое напряжение 6
- Номинальное рабочее напряжение 750
- Общ количество полюсов 3
- Отключающая способность по EN 60898 6
- Отключающая способность по IEC 60947-2 6
- Отключение нейтрали Нет
- Рабочая температура окружающей среды -5...40
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- С задержкой Нет
- Сечение многожильного гибкого провода 25
- Сечение одножильного жёсткого провода 25
- Степень загрязнения 2
- Степень защиты - IP IP20
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки ТН-35
- Тип напряжения Постоянный (DC)
- Тип напряжения управления Постоянный (DC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока Прочее
- Частота −,−
- Ширина по количеству модульных расстояний 54
- Электр износостойкость 6000
В наличии на складе: Ожидается поступление
26890.00р.
- Ожидается поступление
- Код товара: AR-M06N-3-K032DC
- Артикул: 319-AR-M06N-3-K032DC
