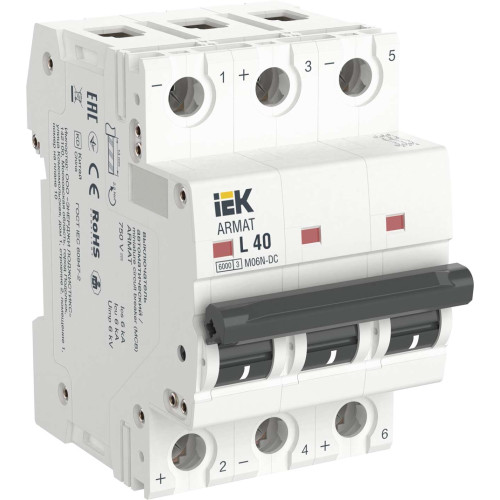

ARMAT Автоматический выключатель M06N-DC 3P L 40А IEK

AR-M06N-3-L040DC

Описание
Характеристики

Автоматические выключатели ARMAT серии M06N-DC предназначены для коммутации электрических цепей постоянного тока с номинально рабочим напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. В номенклатере насчитывается 160 типоисполнений на 16 номинальных токов от 0,5 до 63 А.

Преимущества

Дополнительные ребра жесткости увеличивают механическую прочность корпуса, что повышает максимальный момент затяжки винтовых зажимов до 5 Нм.
Напайка контакт-детали на основе серебра обеспечивает высокую дугостойкость, проводимость и теплоемкость и механический ресурс 20 000 циклов.
Улучшенная дугогасительная камера обеспечивает высокий уровень отключающей способности.
Защитная шторка вывода исключает неправильное подключение и ошибку при монтаже.
Современный механизм коммутации обеспечивает высокую скорость срабатывания.
M06N-DC регулярно проходят проверки и тестирование в испытательных лабораториях компании на соответствие стандартам ГОСТ.

Особенности конструкции

7 заклепок корпуса для большей прочности корпуса

Напайка неподвижного контакта из композита серебра AgC4

Постоянный магнит под неподвижным контактном для организации магнитного дутья и эффективного дугогашения

Индикатор положения контактной группы

Механизм свободного расцепления с мгновенной коммутацией

Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин

Двухпозиционная защелка

Газогенерирующая межполюсная перегородка с ферромагнитной вставкой для более эффективного дугогашения

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
M06N-DC_Z_L_K_ARMAT_passp_ru-eng_2.pdf

Схемы подключения

Дополнительные изображения

Монтаж

Монтаж изделия

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	40.0	А
EF000228	Номинальное рабочее напряжение	750	В
EF000889	Характеристика срабатывания - кривая тока	Прочее
EF006064	Отключающая способность	6	кА
EF001391	Количество полюсов	3
EF000187	Тип напряжения	Постоянный (DC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF000267	Макс сечение входящего кабеля	25	мм²
EF008148	Возможна дополнит комплектация	Да
EF002568	Класс токоограничения	3
IEK_F000016	Тип монтажной рейки	ТН-35
EF008618	Общ количество полюсов	3
IEK_F000020	Наличие теплового расцепителя	Да
EF000416	Частота	-	Гц
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF005548	Количество защищенных полюсов	3
EF007343	Сечение многожильного гибкого провода	25	мм²
EF005997	Отключение нейтрали	Нет
IEK_F000223	Мех износостойкость	20000	циклов
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	6.0	кА
EF002570	Степень загрязнения	2
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	6.0	кА
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF008799	Номин напряжение постоян тока - DC	750	В
EF000003	Тип монтажа	на DIN-рейку
EF003961	Тип подключения	Винтовое соединение
IEK_F000695	Вес одного полюса	0,00012	кг
EF000453	Режим работы	Продолжительный-S1
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты
EF000034	Частота	-	Гц
EF001541	С задержкой	Нет
EF001366	Номин напряжение изоляции Ui	1000	В
IEK_F000004	Климатическое исполнение	УХЛ3
EF005474	Степень защиты - IP	IP20
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF007515	Рабочая температура окружающей среды	-5...40	°C
EF008242	Тип напряжения управления	Постоянный (DC)
EF002950	Ширина по количеству модульных расстояний	54
EF007337	Сечение одножильного жёсткого провода	25	мм²
IEK_F000946	Возможность присоединения шин	PIN (штырь), FORK (вилка)
IEK_F000201	Электр износостойкость	6000	циклов
EF007007	Тип расцепителя	Тепловой, электромагнитный
IEK_F000544	Ремонтопригодность	Нет
EF011980	Номинальное импульсное выдерживаемое напряжение	6	кВ

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,00012
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Гарантийный срок, Лет 10
Класс токоограничения 3
Климатическое исполнение УХЛ3
Количество защищенных полюсов 3
Количество полюсов 3
Макс сечение входящего кабеля 25
Мех износостойкость 20000
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции Ui 1000
Номин напряжение постоян тока - DC 750
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номинальное импульсное выдерживаемое напряжение 6
Номинальное рабочее напряжение 750
Номинальный ток 40.0
Общ количество полюсов 3
Отключающая способность 6
Отключение нейтрали Нет
Рабочая температура окружающей среды -5...40
Режим работы Продолжительный-S1
Ремонтопригодность Нет
С задержкой Нет
Сечение многожильного гибкого провода 25
Сечение одножильного жёсткого провода 25
Степень загрязнения 2
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки ТН-35
Тип напряжения Постоянный (DC)
Тип напряжения управления Постоянный (DC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока Прочее
Частота -,-
Ширина по количеству модульных расстояний 54
Электр износостойкость 6000
