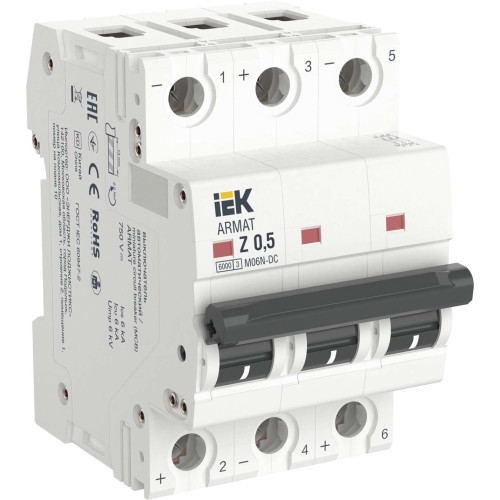

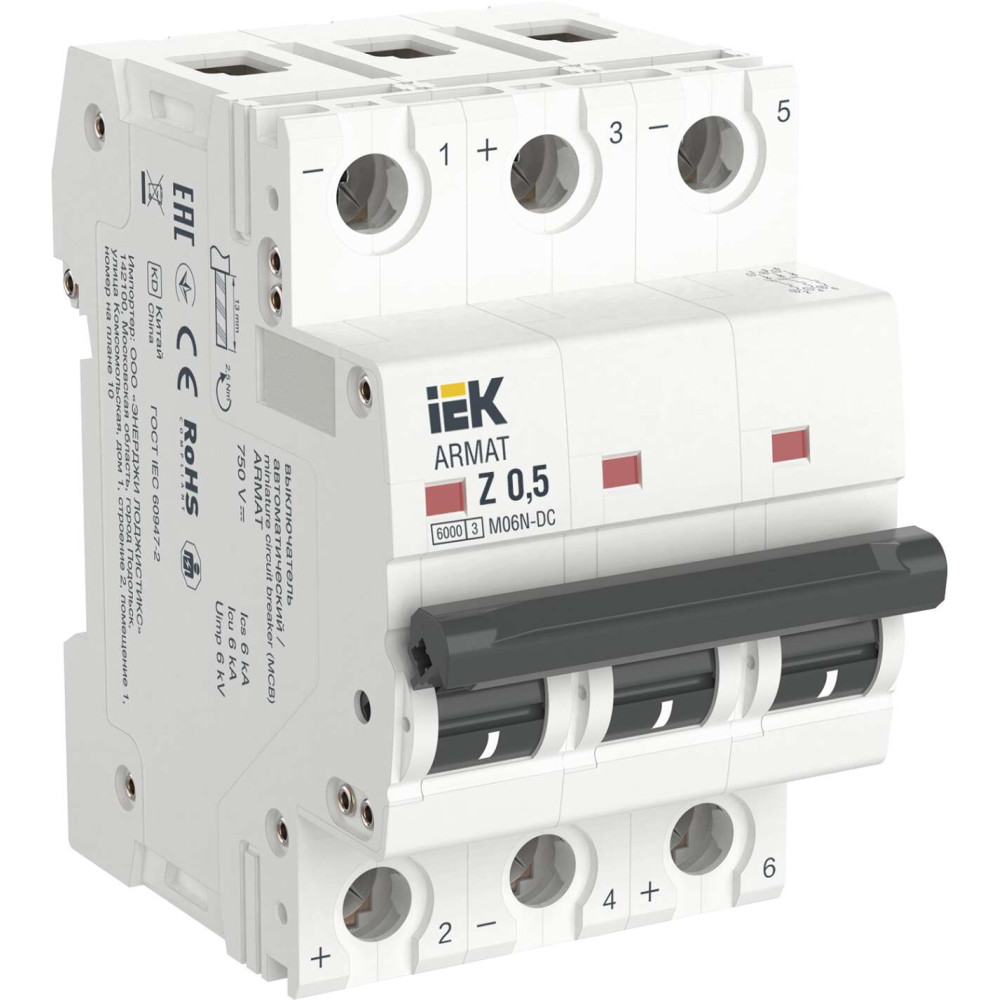

ОформитьARMAT Автоматический выключатель M06N-DC 3P Z 0,5А IEK
Преимущества
- Дополнительные ребра жесткости увеличивают механическую прочность корпуса, что повышает максимальный момент затяжки винтовых зажимов до 5 Нм.
- Напайка контакт-детали на основе серебра обеспечивает высокую дугостойкость, проводимость и теплоемкость и механический ресурс 20 000 циклов.
- Улучшенная дугогасительная камера обеспечивает высокий уровень отключающей способности.
- Защитная шторка вывода исключает неправильное подключение и ошибку при монтаже.
- Современный механизм коммутации обеспечивает высокую скорость срабатывания.
- M06N-DC регулярно проходят проверки и тестирование в испытательных лабораториях компании на соответствие стандартам ГОСТ.
Особенности конструкции
7 заклепок корпуса для большей прочности корпуса
Напайка неподвижного контакта из композита серебра AgC4
Постоянный магнит под неподвижным контактном для организации магнитного дутья и эффективного дугогашения
Индикатор положения контактной группы
Механизм свободного расцепления с мгновенной коммутацией
Дугогасительная камера типа деионная решетка из 14 омедненных ферромагнитных пластин
Двухпозиционная защелка
Газогенерирующая межполюсная перегородка с ферромагнитной вставкой для более эффективного дугогашения
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Класс: Модульный автоматический выключатель (ID: EC000042)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000227 | Номинальный ток | 0.5 | А |
| EF000228 | Номинальное рабочее напряжение | 750 | В |
| EF000889 | Характеристика срабатывания - кривая тока | Прочее | |
| EF006064 | Отключающая способность | 6 | кА |
| EF001391 | Количество полюсов | 3 | |
| EF000187 | Тип напряжения | Постоянный (DC) | |
| IEK_F000006 | Сфера применения | Промышленное и бытовое | |
| EF008242 | Тип напряжения управления | Постоянный (DC) | |
| EF009555 | Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 6.0 | кА |
| EF001366 | Номин напряжение изоляции Ui | 1000 | В |
| EF009556 | Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 6.0 | кА |
| EF008618 | Общ количество полюсов | 3 | |
| EF002570 | Степень загрязнения | 2 | |
| EF005474 | Степень защиты - IP | IP20 | |
| IEK_F000023 | Наличие дифференциального расцепителя | Нет | |
| IEK_F000021 | Наличие электромагнитного расцепителя | Да | |
| IEK_F000020 | Наличие теплового расцепителя | Да | |
| EF002578 | Номин импульсное выдерживаемое напряжение | 6 | кВ |
| EF003961 | Тип подключения | Винтовое соединение | |
| IEK_F000695 | Вес одного полюса | 0,00012 | кг |
| EF002568 | Класс токоограничения | 3 | |
| EF000267 | Макс сечение входящего кабеля | 25 | мм² |
| EF007337 | Сечение одножильного жёсткого провода | 25 | мм² |
| EF008148 | Возможна дополнит комплектация | Да | |
| IEK_F000015 | Наличие взрывозащиты | Без взрывозащиты | |
| EF000034 | Частота | - | Гц |
| IEK_F000201 | Электр износостойкость | 6000 | циклов |
| EF007007 | Тип расцепителя | Тепловой, электромагнитный | |
| EF000453 | Режим работы | Продолжительный-S1 | |
| EF008799 | Номин напряжение постоян тока - DC | 750 | В |
| EF005997 | Отключение нейтрали | Нет | |
| EF011980 | Номинальное импульсное выдерживаемое напряжение | 6 | кВ |
| EF007343 | Сечение многожильного гибкого провода | 25 | мм² |
| EF005548 | Количество защищенных полюсов | 3 | |
| IEK_F000016 | Тип монтажной рейки | ТН-35 | |
| EF000003 | Тип монтажа | на DIN-рейку | |
| EF002950 | Ширина по количеству модульных расстояний | 54 | |
| IEK_F000544 | Ремонтопригодность | Нет | |
| IEK_F000223 | Мех износостойкость | 20000 | циклов |
| IEK_F000004 | Климатическое исполнение | УХЛ3 | |
| EF007515 | Рабочая температура окружающей среды | -5...40 | °C |
| IEK_F000946 | Возможность присоединения шин | PIN (штырь), FORK (вилка) | |
| EF000416 | Частота | - | Гц |
| EF001541 | С задержкой | Нет |
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,00012
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Климатическое исполнение УХЛ3
- Количество защищенных полюсов 3
- Количество полюсов 3
- Макс сечение входящего кабеля 25
- Мех износостойкость 20000
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции Ui 1000
- Номин напряжение постоян тока - DC 750
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номинальное импульсное выдерживаемое напряжение 6
- Номинальное рабочее напряжение 750
- Номинальный ток 0.5
- Общ количество полюсов 3
- Отключающая способность 6
- Отключение нейтрали Нет
- Рабочая температура окружающей среды -5...40
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- С задержкой Нет
- Сечение многожильного гибкого провода 25
- Сечение одножильного жёсткого провода 25
- Степень загрязнения 2
- Степень защиты - IP IP20
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки ТН-35
- Тип напряжения Постоянный (DC)
- Тип напряжения управления Постоянный (DC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока Прочее
- Частота -,-
- Ширина по количеству модульных расстояний 54
- Электр износостойкость 6000
- Ожидается поступление
- Код товара: AR-M06N-3-Z0D5DC
- Артикул: AR-M06N-3-Z0D5DC
