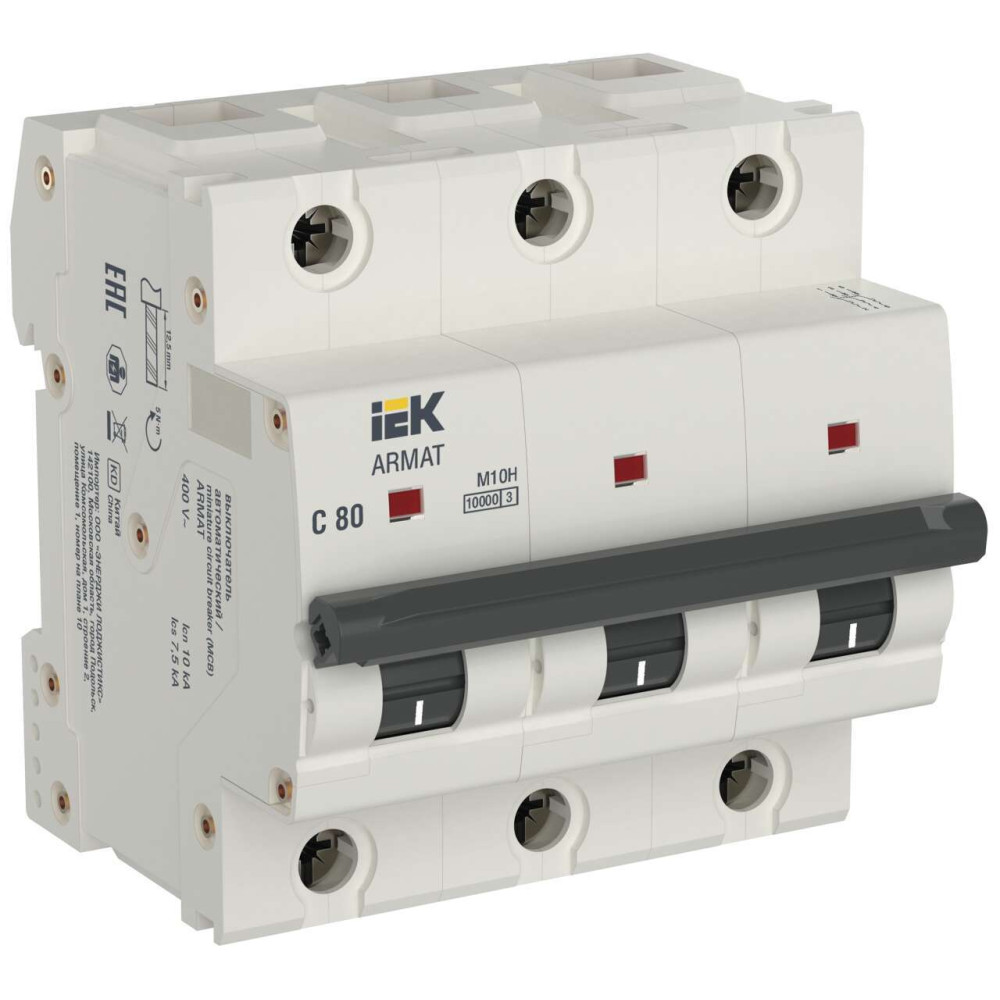

ARMAT Автоматический выключатель M10H 3P C 80А IEK

AR-M10H-3-C080

Описание
Характеристики

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Преимущества

1. Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
2. Увеличенная присоединительная способность выводов - до 50 мм2
3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания

Особенности конструкции

Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение

Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания

Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов

Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты

Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно

Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания

Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков

Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства

Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено

Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала

Увеличенная присоединительная способность выводов - до 50 мм2

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
M10H_ARMAT_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
M10H_3P.stp

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	80.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000889	Характеристика срабатывания - кривая тока	C
EF006064	Отключающая способность	10	кА
EF001391	Количество полюсов	3
EF000187	Тип напряжения	Переменный (AC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF007337	Сечение одножильного жёсткого провода	1...50	мм²
EF005474	Степень защиты - IP	IP20
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	10.0	кА
EF000416	Частота	50	Гц
IEK_F000695	Вес одного полюса	0,2	кг
EF002950	Ширина по количеству модульных расстояний	3
EF000003	Тип монтажа	на DIN-рейку
EF011980	Номинальное импульсное выдерживаемое напряжение	6	кВ
EF007343	Сечение многожильного гибкого провода	1...35	мм²
IEK_F000021	Наличие электромагнитного расцепителя	Да
IEK_F000544	Ремонтопригодность	Нет
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF000034	Частота	50	Гц
EF007515	Рабочая температура окружающей среды	-40...70	°C
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	10.0	кА
IEK_F000023	Наличие дифференциального расцепителя	Нет
IEK_F000946	Возможность присоединения шин	PIN (штырь)
EF008148	Возможна дополнит комплектация	Да
EF000453	Режим работы	Продолжительный-S1
EF002570	Степень загрязнения	2
IEK_F000020	Наличие теплового расцепителя	Да
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F000223	Мех износостойкость	20000	циклов
EF008618	Общ количество полюсов	3
EF003961	Тип подключения	Винтовое соединение
EF005548	Количество защищенных полюсов	3
EF000267	Макс сечение входящего кабеля	50	мм²
EF001366	Номин напряжение изоляции Ui	690	В
IEK_F000201	Электр износостойкость	5000	циклов
EF007007	Тип расцепителя	Тепловой, электромагнитный

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,2
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь)
Гарантийный срок, Лет 10
Количество защищенных полюсов 3
Количество полюсов 3
Макс сечение входящего кабеля 50
Мех износостойкость 20000
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции Ui 690
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номинальное импульсное выдерживаемое напряжение 6
Номинальное рабочее напряжение 400
Номинальный ток 80.0
Общ количество полюсов 3
Отключающая способность 10
Рабочая температура окружающей среды -40...70
Режим работы Продолжительный-S1
Ремонтопригодность Нет
Сечение многожильного гибкого провода 1...35
Сечение одножильного жёсткого провода 1...50
Степень загрязнения 2
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока C
Частота 50,50
Ширина по количеству модульных расстояний 3
Электр износостойкость 5000

В наличии на складе: 478 шт.

6750р.

На складе: 478
Код товара: AR-M10H-3-C080
Артикул: AR-M10H-3-C080
