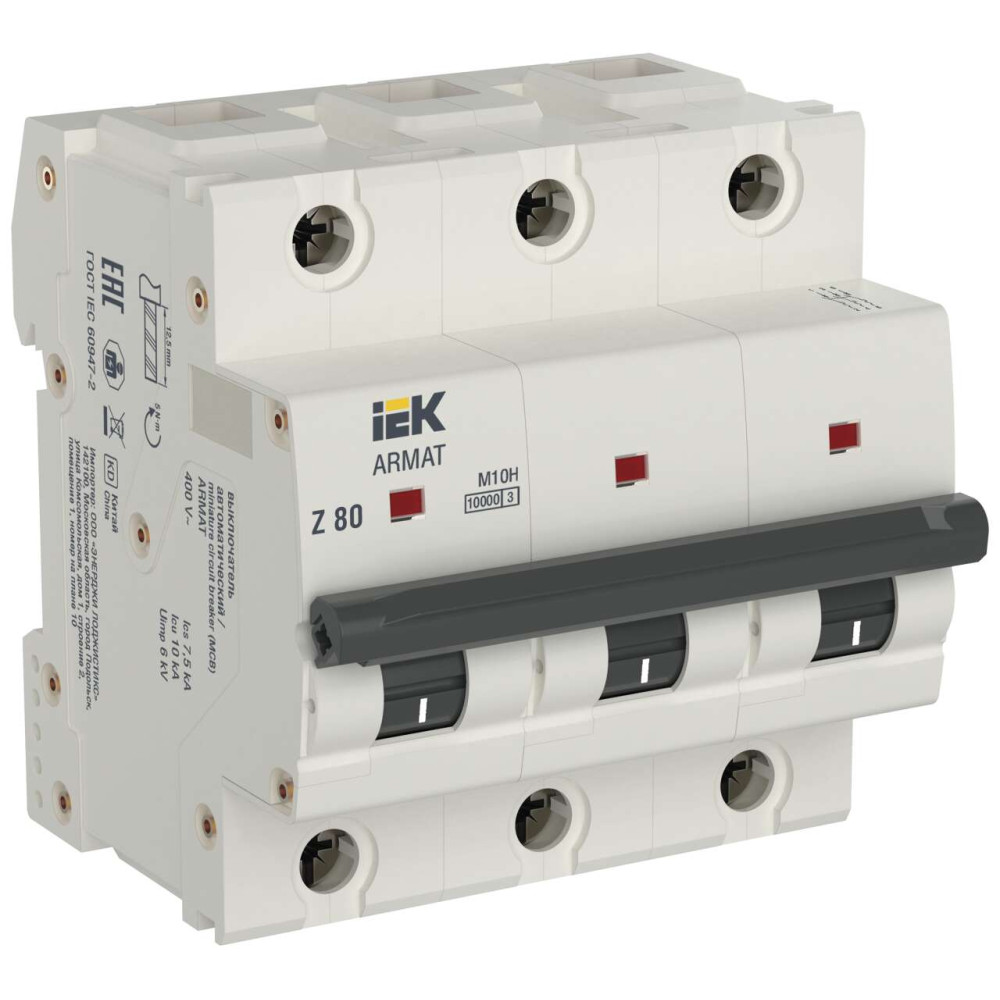

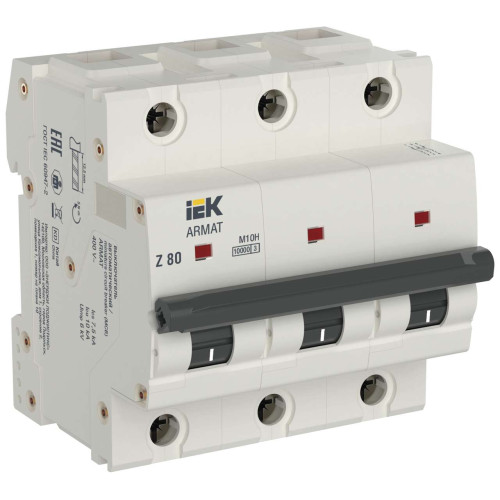

ARMAT Автоматический выключатель M10H 3P Z 80А IEK

AR-M10H-3-Z080

Описание
Характеристики

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Преимущества

1. Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
2. Увеличенная присоединительная способность выводов - до 50 мм2
3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания

Особенности конструкции

Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение

Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания

Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов

Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты

Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно

Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания

Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков

Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства

Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено

Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала

Увеличенная присоединительная способность выводов - до 50 мм2

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
M10H_ARMAT_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
M10H_3P.stp

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	80.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000889	Характеристика срабатывания - кривая тока	Z
EF006064	Отключающая способность	10	кА
EF001391	Количество полюсов	3
EF000187	Тип напряжения	Переменный (AC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF011980	Номинальное импульсное выдерживаемое напряжение	6	кВ
IEK_F000695	Вес одного полюса	0,2	кг
EF000034	Частота	50	Гц
EF005474	Степень защиты - IP	IP20
EF007337	Сечение одножильного жёсткого провода	1...50	мм²
EF007007	Тип расцепителя	Тепловой, электромагнитный
IEK_F000023	Наличие дифференциального расцепителя	Нет
IEK_F000223	Мех износостойкость	20000	циклов
EF008618	Общ количество полюсов	3
EF007515	Рабочая температура окружающей среды	-40...70	°C
EF000267	Макс сечение входящего кабеля	50	мм²
IEK_F000020	Наличие теплового расцепителя	Да
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	10.0	кА
EF001366	Номин напряжение изоляции Ui	690	В
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF000003	Тип монтажа	на DIN-рейку
IEK_F000544	Ремонтопригодность	Нет
EF000416	Частота	50	Гц
EF002570	Степень загрязнения	2
EF000453	Режим работы	Продолжительный-S1
EF002950	Ширина по количеству модульных расстояний	3
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF003961	Тип подключения	Винтовое соединение
EF008148	Возможна дополнит комплектация	Да
IEK_F000201	Электр износостойкость	5000	циклов
EF007343	Сечение многожильного гибкого провода	1...35	мм²
EF005548	Количество защищенных полюсов	3
IEK_F000946	Возможность присоединения шин	PIN (штырь)
IEK_F000022	Наличие электронного расцепителя	Нет
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	10.0	кА

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,2
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь)
Гарантийный срок, Лет 10
Количество защищенных полюсов 3
Количество полюсов 3
Макс сечение входящего кабеля 50
Мех износостойкость 20000
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции Ui 690
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номинальное импульсное выдерживаемое напряжение 6
Номинальное рабочее напряжение 400
Номинальный ток 80.0
Общ количество полюсов 3
Отключающая способность 10
Рабочая температура окружающей среды -40...70
Режим работы Продолжительный-S1
Ремонтопригодность Нет
Сечение многожильного гибкого провода 1...35
Сечение одножильного жёсткого провода 1...50
Степень загрязнения 2
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока Z
Частота 50,50
Ширина по количеству модульных расстояний 3
Электр износостойкость 5000
