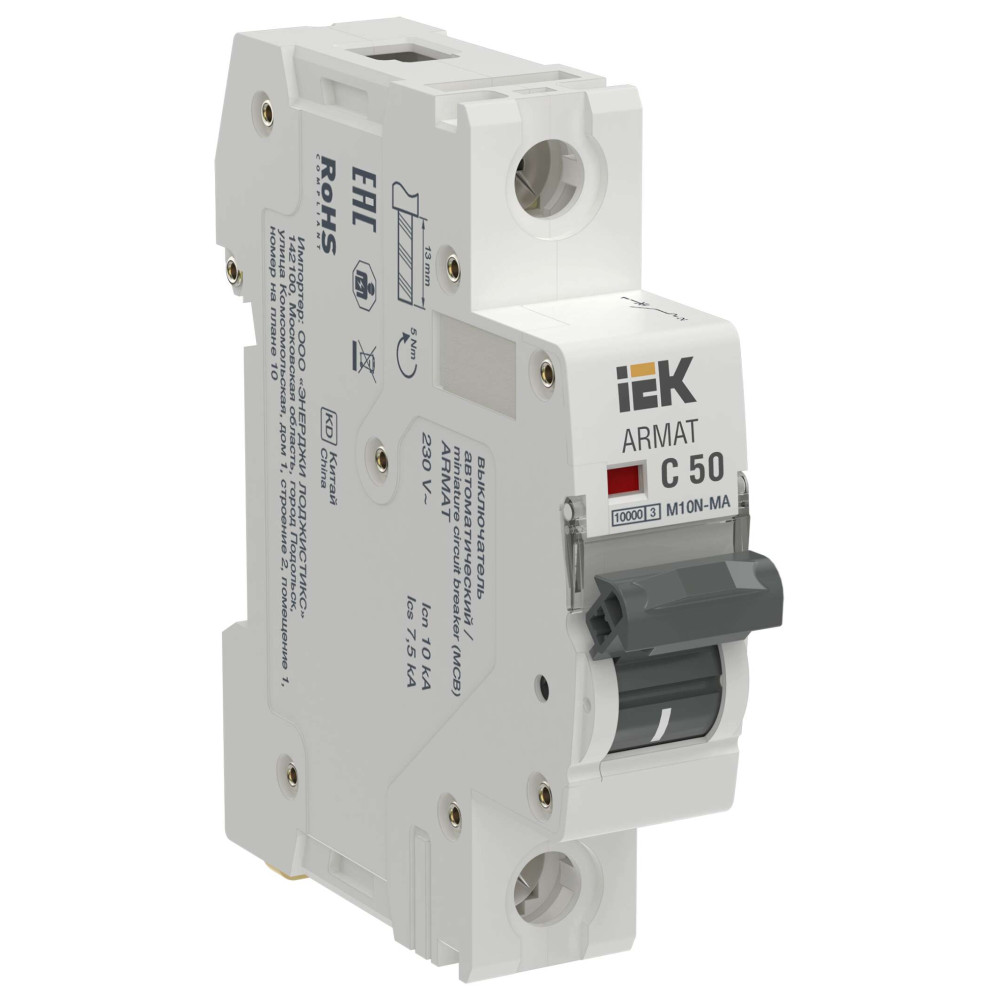

ARMAT Автоматический выключатель без теплового расцепителя M10N-MA 1P C 50А IEK

AR-M10N-MA-1-C050

Описание
Характеристики

Автоматические выключатели без теплового расцепителя ARMAT серии M10N MA предназначены для защиты цепей от короткого замыкания. Основная область применения выключателя - системы аварийной вентиляции и пожаротушения. Модельный ряд включает в себя устройства с характеристиками срабатывания C, D на номинальные токи от 1А до 63А с числом полюсов 1Р, 2Р, 3Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10N MA составляет 10 кА.

Преимущества

Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов.
Напайка контакт-детали на неподвижном контакте из композита серебра - увеличивает дугостойкие свойства контактной системы в момент отключения сверхтоков и увеличивает коммутационный ресурс устройства.
Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты.
Дугогасительная камера с 14 пластинами - увеличивает падение напряжения на электрической дуге в момент отключения токов короткого замыкания, что ускоряет дугогашение.
Максимальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает максимальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства.
Керамические дугогасительные экраны - область коммутирующих контактов отделена керамическими защитными экранами. За счет высокой теплоемкости и дугостойкости керамики ускоряется процесс дугогашения, за счет этого увеличивается коммутационный ресурс устройства.
Увеличенная прочность корпуса - для прочности и надежности конструкции части корпуса соединены 8 заклепками.
Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно.
Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено.

Особенности конструкции

Увеличенная прочность корпуса - для прочности и надежности конструкции части корпуса соединены 8 заклепками.

Дугогасительная камера с 14 пластинами - увеличивает падение напряжения на электрической дуге в момент отключения токов короткого замыкания, что ускоряет дугогашение.

Максимальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает максимальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства.

Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно.

Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов.

Напайка контакт-детали на неподвижном контакте из композита серебра - увеличивает дугостойкие свойства контактной системы в момент отключения сверхтоков и увеличивает коммутационный ресурс устройства.

Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено.

Керамические дугогасительные экраны - область коммутирующих контактов отделена керамическими защитными экранами. За счет высокой теплоемкости и дугостойкости керамики ускоряется процесс дугогашения, за счет этого увеличивается коммутационный ресурс устройства.

Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Vikluchatel_M10N-MA_ARMAT_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
1P -M10N.stp

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	50.0	А
EF000228	Номинальное рабочее напряжение	230 / 400	В
EF000889	Характеристика срабатывания - кривая тока	C
EF006064	Отключающая способность	10	кА
EF001391	Количество полюсов	1
EF000187	Тип напряжения	Переменный (AC)
EF000416	Частота	50	Гц
IEK_F000023	Наличие дифференциального расцепителя	Нет
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF000003	Тип монтажа	на DIN-рейку
IEK_F000223	Мех износостойкость	20000	циклов
EF007343	Сечение многожильного гибкого провода	1...25	мм²
EF005548	Количество защищенных полюсов	1
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты
EF000267	Макс сечение входящего кабеля	25	мм²
EF008148	Возможна дополнит комплектация	Да
EF001366	Номин напряжение изоляции Ui	500	В
IEK_F000020	Наличие теплового расцепителя	Нет
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F000695	Вес одного полюса	0,12	кг
EF007515	Рабочая температура окружающей среды	-40...70	°C
EF005474	Степень защиты - IP	IP20
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	10.0	кА
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	10.0	кА
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF011980	Номинальное импульсное выдерживаемое напряжение	6	кВ
EF003961	Тип подключения	Винтовое соединение
IEK_F000544	Ремонтопригодность	Нет
EF002570	Степень загрязнения	2
EF000453	Режим работы	Продолжительный-S1
EF002950	Ширина по количеству модульных расстояний	1
EF000034	Частота	50	Гц
IEK_F000201	Электр износостойкость	10000	циклов
EF007007	Тип расцепителя	Электромагнитный
EF008618	Общ количество полюсов	1
IEK_F000946	Возможность присоединения шин	PIN (штырь), FORK (вилка)
EF007337	Сечение одножильного жёсткого провода	1...25	мм²

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,12
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Гарантийный срок, Лет 10
Количество защищенных полюсов 1
Количество полюсов 1
Макс сечение входящего кабеля 25
Мех износостойкость 20000
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Нет
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции Ui 500
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номинальное импульсное выдерживаемое напряжение 6
Номинальное рабочее напряжение 230 / 400
Номинальный ток 50.0
Общ количество полюсов 1
Отключающая способность 10
Рабочая температура окружающей среды -40...70
Режим работы Продолжительный-S1
Ремонтопригодность Нет
Сечение многожильного гибкого провода 1...25
Сечение одножильного жёсткого провода 1...25
Степень загрязнения 2
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Электромагнитный
Характеристика срабатывания - кривая тока C
Частота 50,50
Ширина по количеству модульных расстояний 1
Электр износостойкость 10000
