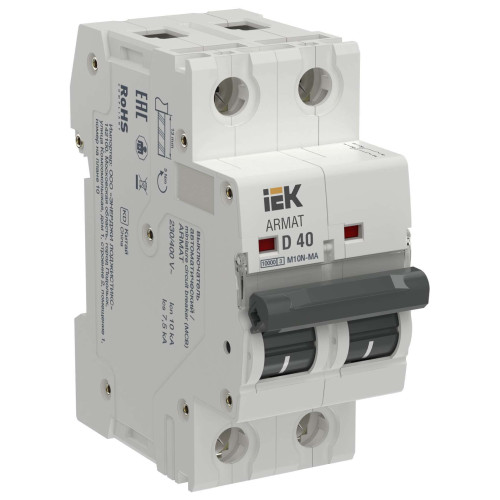

ARMAT Автоматический выключатель без теплового расцепителя M10N-MA 2P D 40А IEK

AR-M10N-MA-2-D040

Описание
Характеристики

Автоматические выключатели без теплового расцепителя ARMAT серии M10N MA предназначены для защиты цепей от короткого замыкания. Основная область применения выключателя - системы аварийной вентиляции и пожаротушения. Модельный ряд включает в себя устройства с характеристиками срабатывания C, D на номинальные токи от 1А до 63А с числом полюсов 1Р, 2Р, 3Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10N MA составляет 10 кА.

Преимущества

Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов.
Напайка контакт-детали на неподвижном контакте из композита серебра - увеличивает дугостойкие свойства контактной системы в момент отключения сверхтоков и увеличивает коммутационный ресурс устройства.
Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты.
Дугогасительная камера с 14 пластинами - увеличивает падение напряжения на электрической дуге в момент отключения токов короткого замыкания, что ускоряет дугогашение.
Максимальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает максимальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства.
Керамические дугогасительные экраны - область коммутирующих контактов отделена керамическими защитными экранами. За счет высокой теплоемкости и дугостойкости керамики ускоряется процесс дугогашения, за счет этого увеличивается коммутационный ресурс устройства.
Увеличенная прочность корпуса - для прочности и надежности конструкции части корпуса соединены 8 заклепками.
Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно.
Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено.

Особенности конструкции

Увеличенная прочность корпуса - для прочности и надежности конструкции части корпуса соединены 8 заклепками.

Дугогасительная камера с 14 пластинами - увеличивает падение напряжения на электрической дуге в момент отключения токов короткого замыкания, что ускоряет дугогашение.

Максимальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает максимальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства.

Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно.

Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов.

Напайка контакт-детали на неподвижном контакте из композита серебра - увеличивает дугостойкие свойства контактной системы в момент отключения сверхтоков и увеличивает коммутационный ресурс устройства.

Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено.

Керамические дугогасительные экраны - область коммутирующих контактов отделена керамическими защитными экранами. За счет высокой теплоемкости и дугостойкости керамики ускоряется процесс дугогашения, за счет этого увеличивается коммутационный ресурс устройства.

Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Vikluchatel_M10N-MA_ARMAT_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
2P-M10N.stp

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	40.0	А
EF000228	Номинальное рабочее напряжение	230 / 400	В
EF000889	Характеристика срабатывания - кривая тока	D
EF006064	Отключающая способность	10	кА
EF001391	Количество полюсов	2
EF000187	Тип напряжения	Переменный (AC)
EF000267	Макс сечение входящего кабеля	25	мм²
EF007007	Тип расцепителя	Электромагнитный
EF007337	Сечение одножильного жёсткого провода	1...25	мм²
EF002570	Степень загрязнения	2
EF000003	Тип монтажа	на DIN-рейку
EF005474	Степень защиты - IP	IP20
IEK_F000020	Наличие теплового расцепителя	Нет
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	10.0	кА
IEK_F000201	Электр износостойкость	10000	циклов
EF003961	Тип подключения	Винтовое соединение
EF000416	Частота	50	Гц
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF007343	Сечение многожильного гибкого провода	1...25	мм²
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F000223	Мех износостойкость	20000	циклов
EF001366	Номин напряжение изоляции Ui	500	В
EF007515	Рабочая температура окружающей среды	-40...70	°C
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF008618	Общ количество полюсов	2
EF000034	Частота	50	Гц
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	10.0	кА
EF011980	Номинальное импульсное выдерживаемое напряжение	6	кВ
EF008148	Возможна дополнит комплектация	Да
EF005548	Количество защищенных полюсов	2
EF002950	Ширина по количеству модульных расстояний	2
IEK_F000946	Возможность присоединения шин	PIN (штырь), FORK (вилка)
EF000453	Режим работы	Продолжительный-S1
IEK_F000695	Вес одного полюса	0,12	кг
