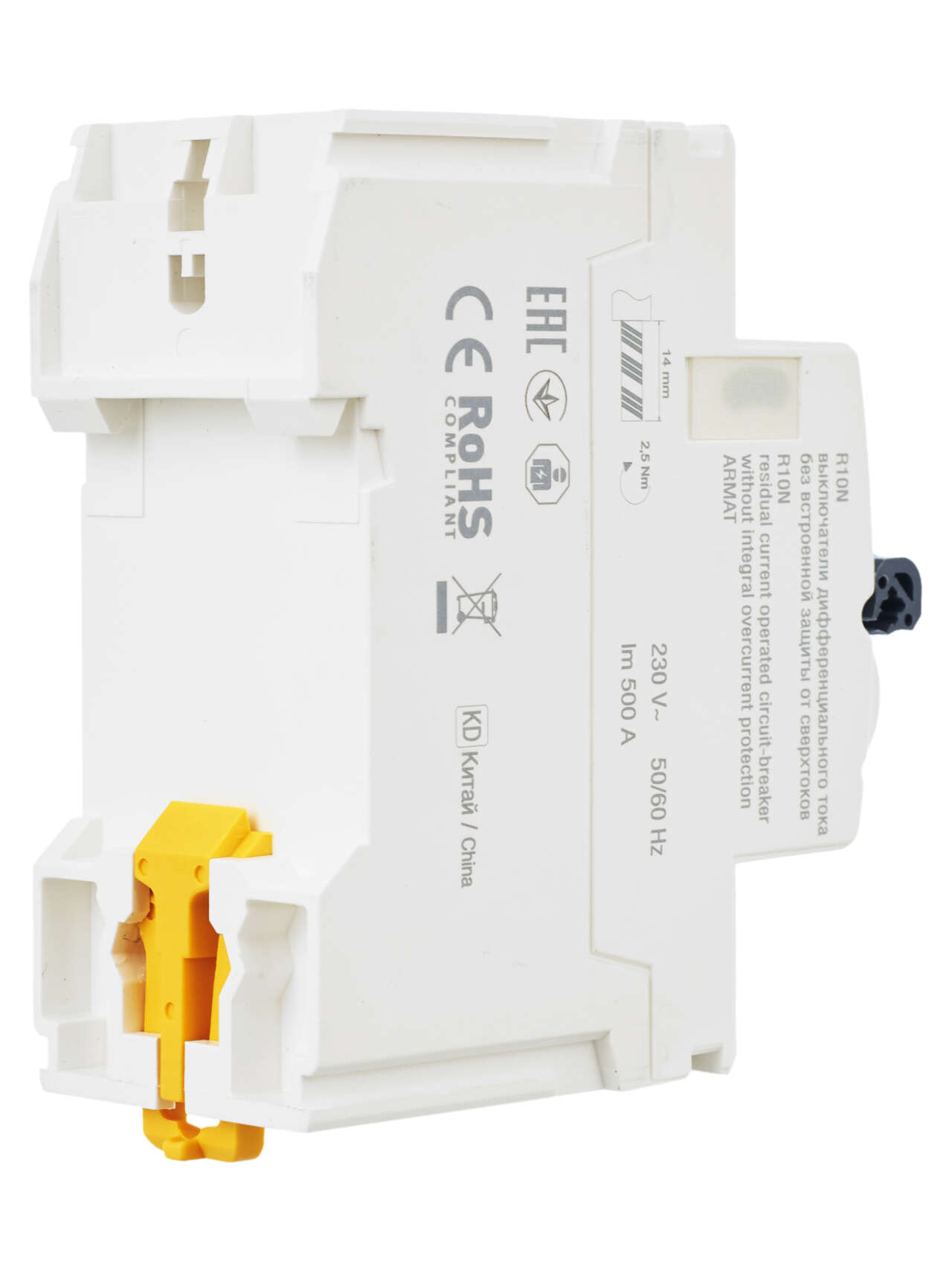

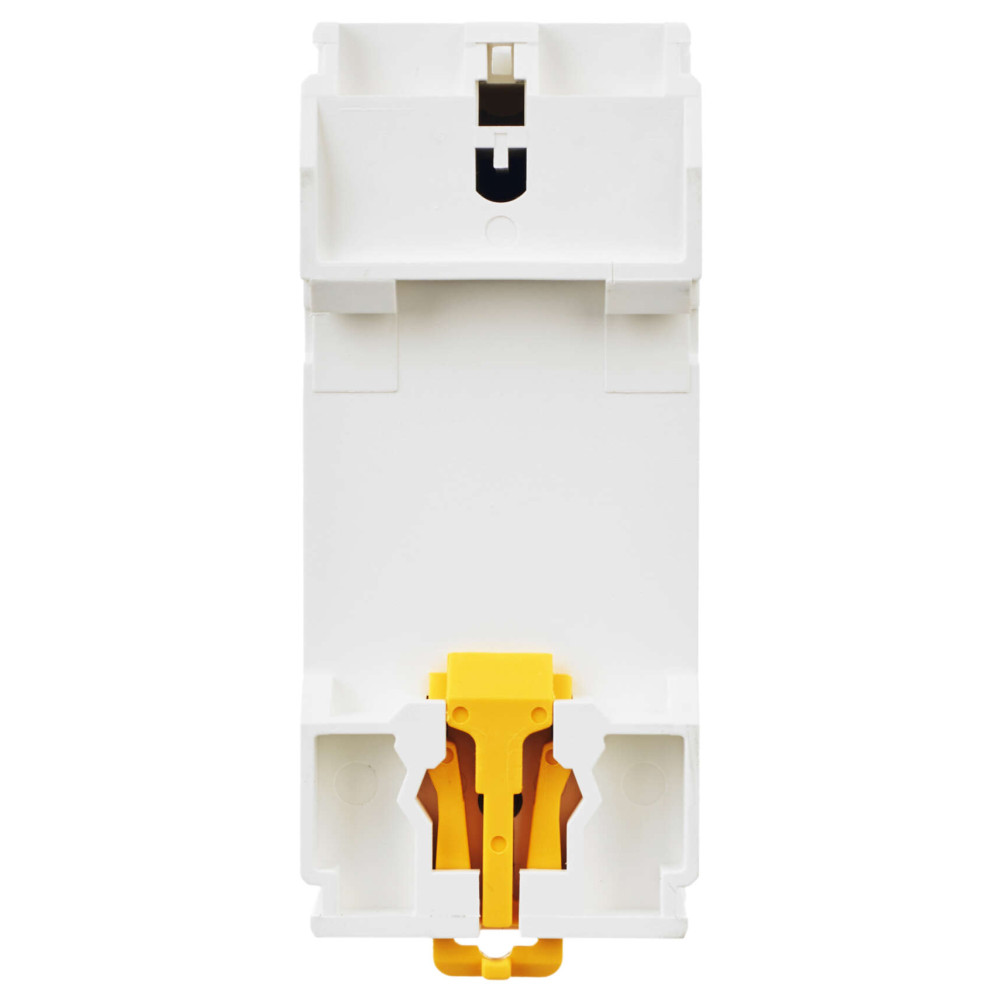

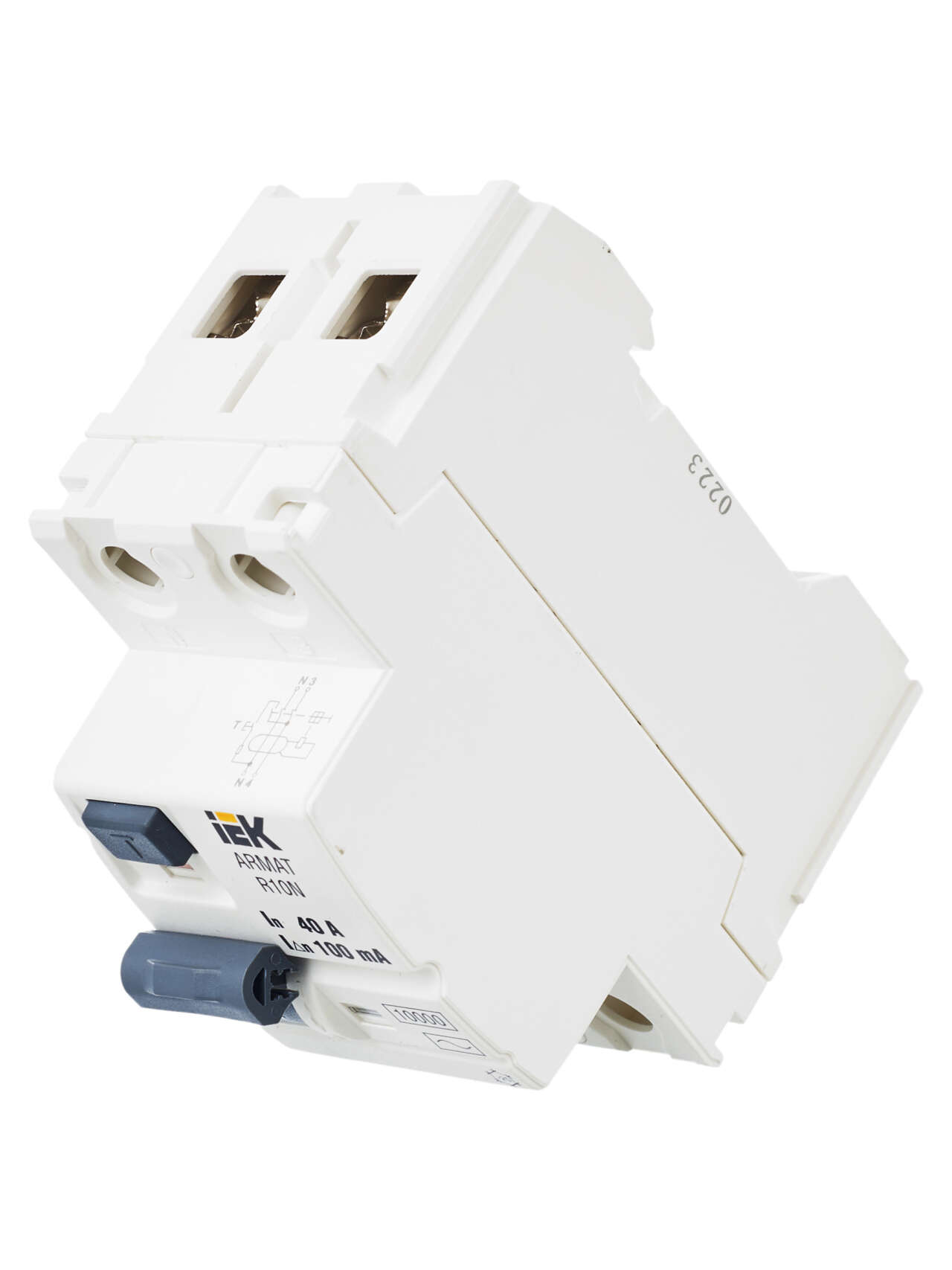

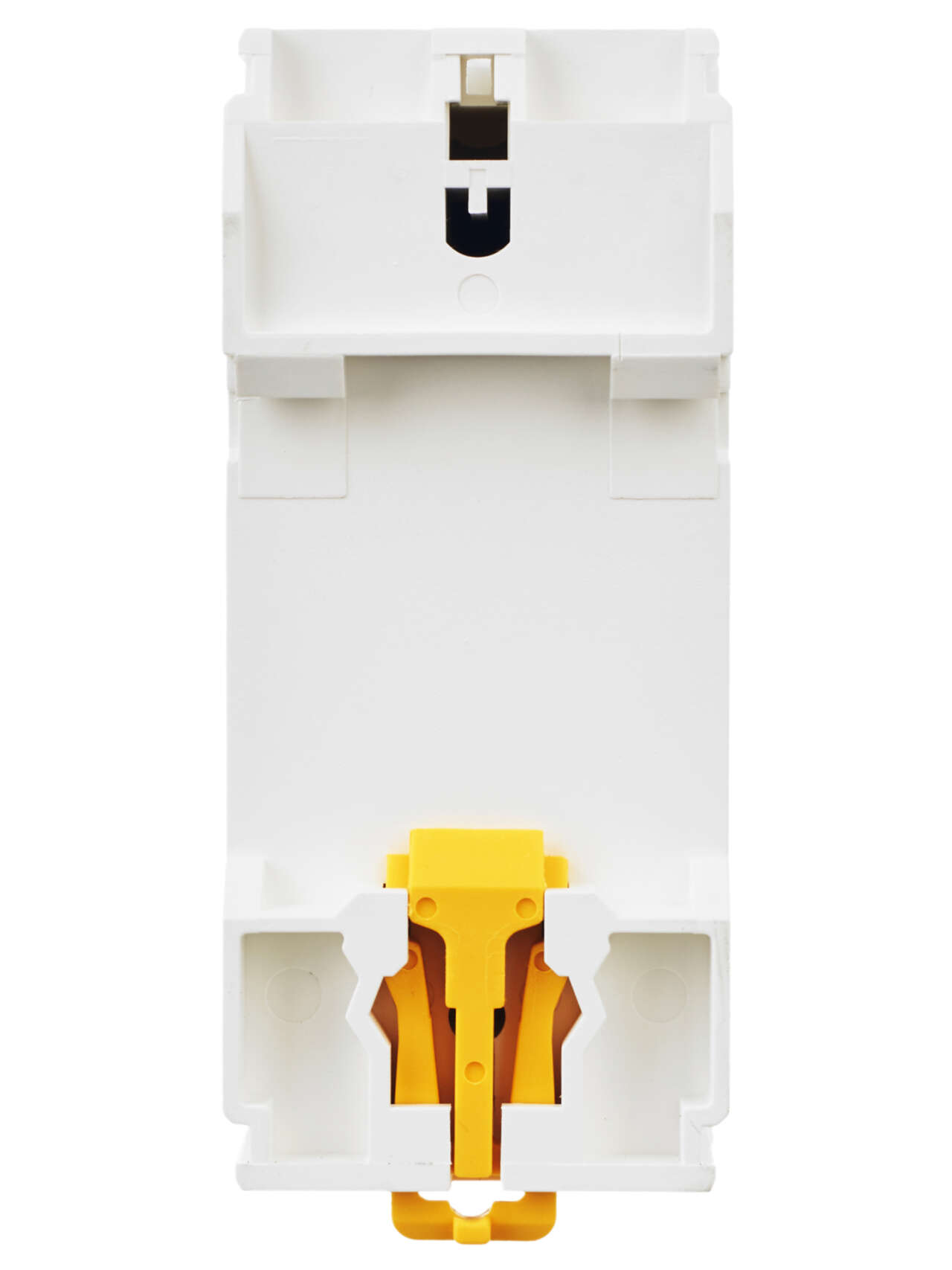

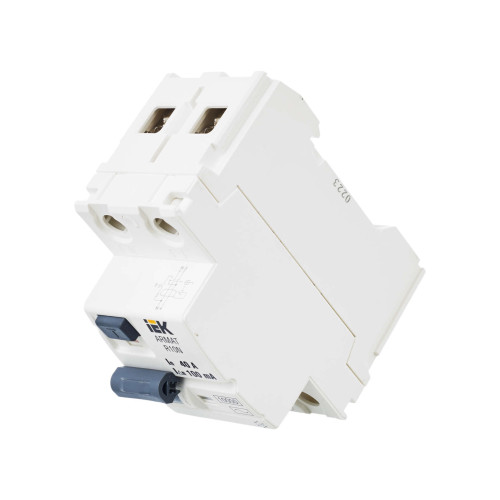

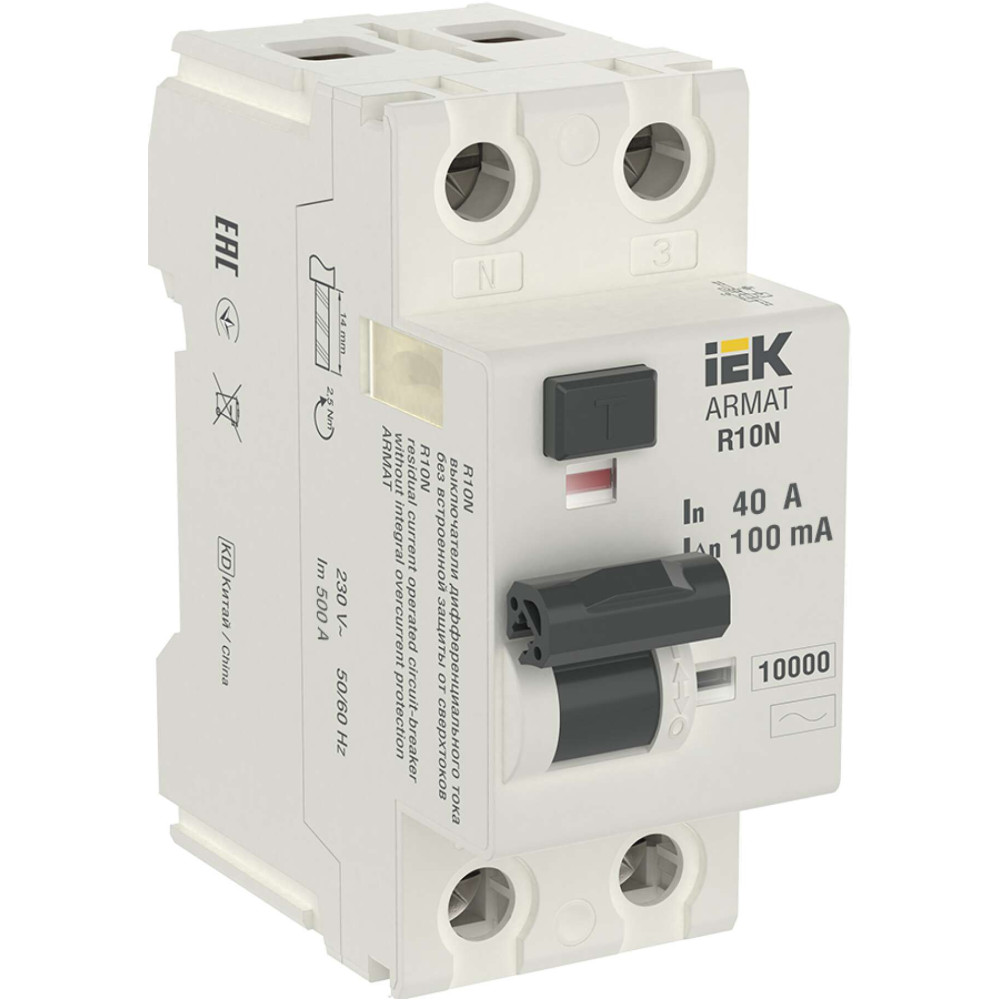

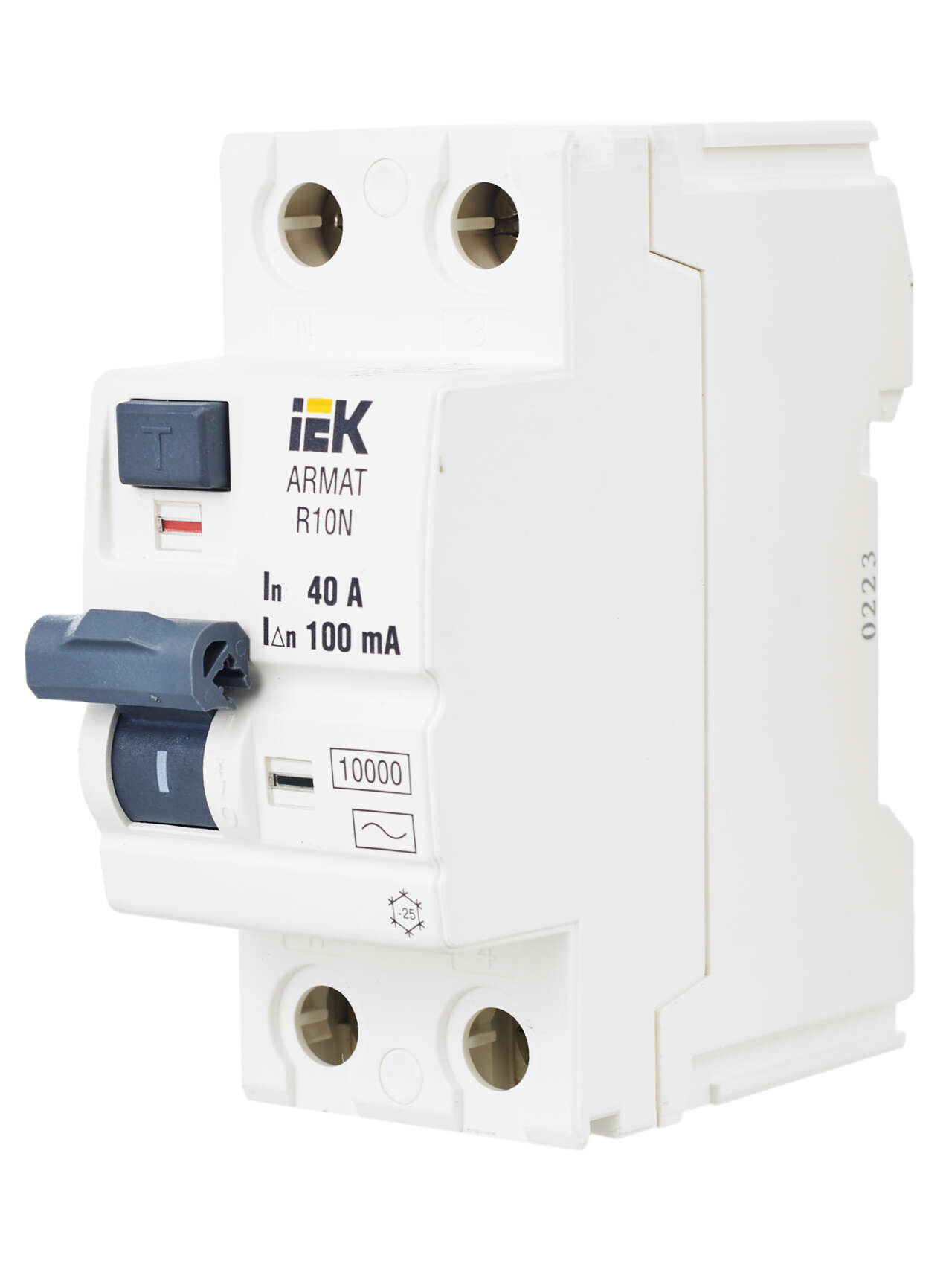

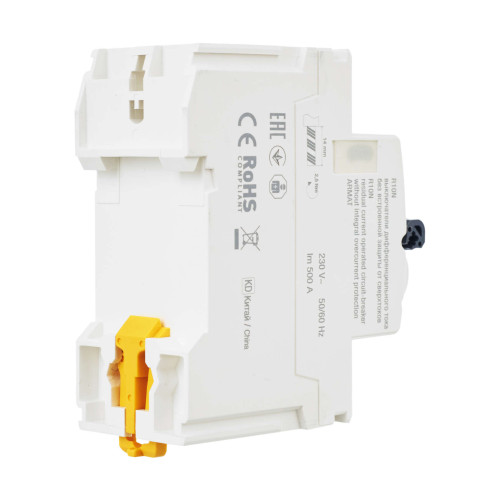

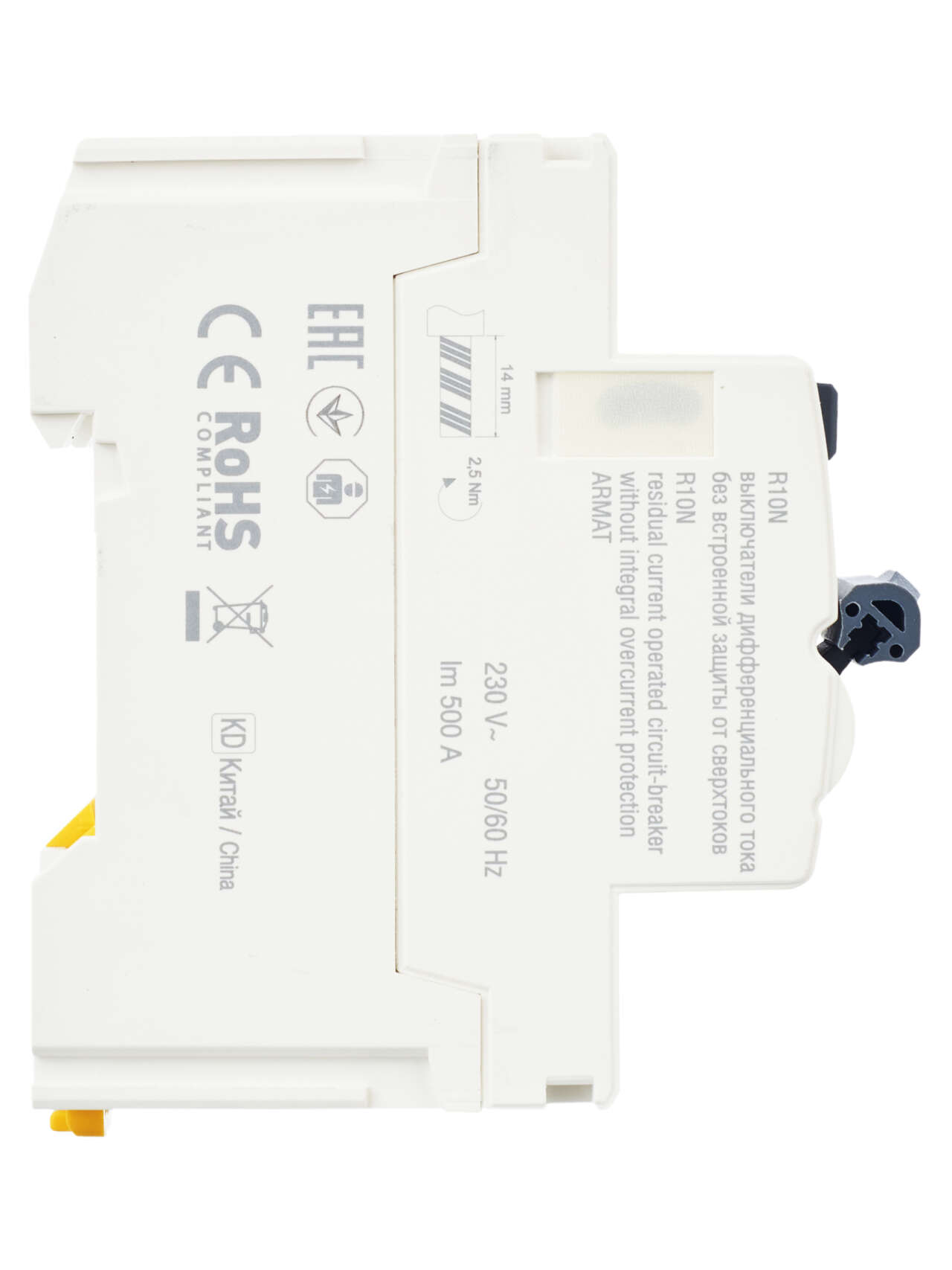

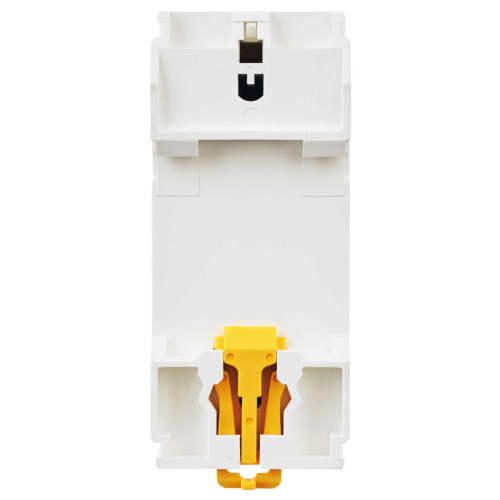

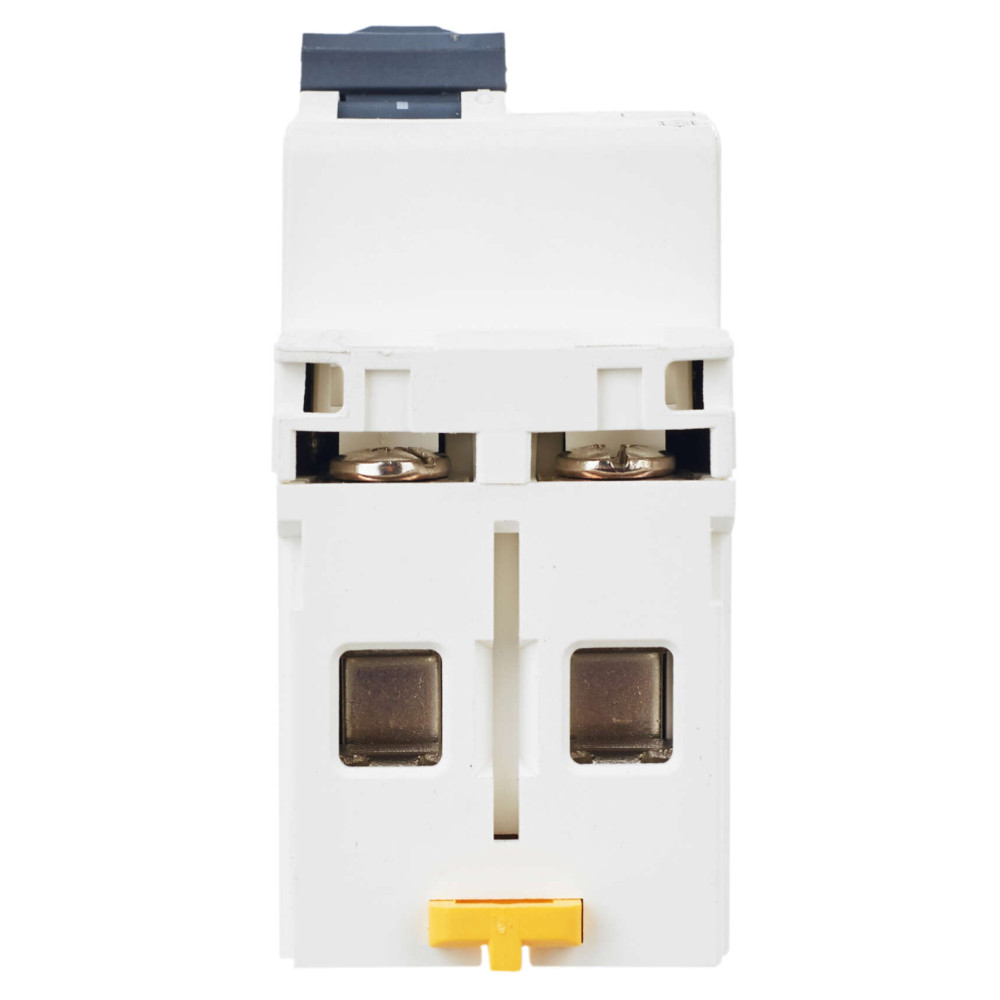

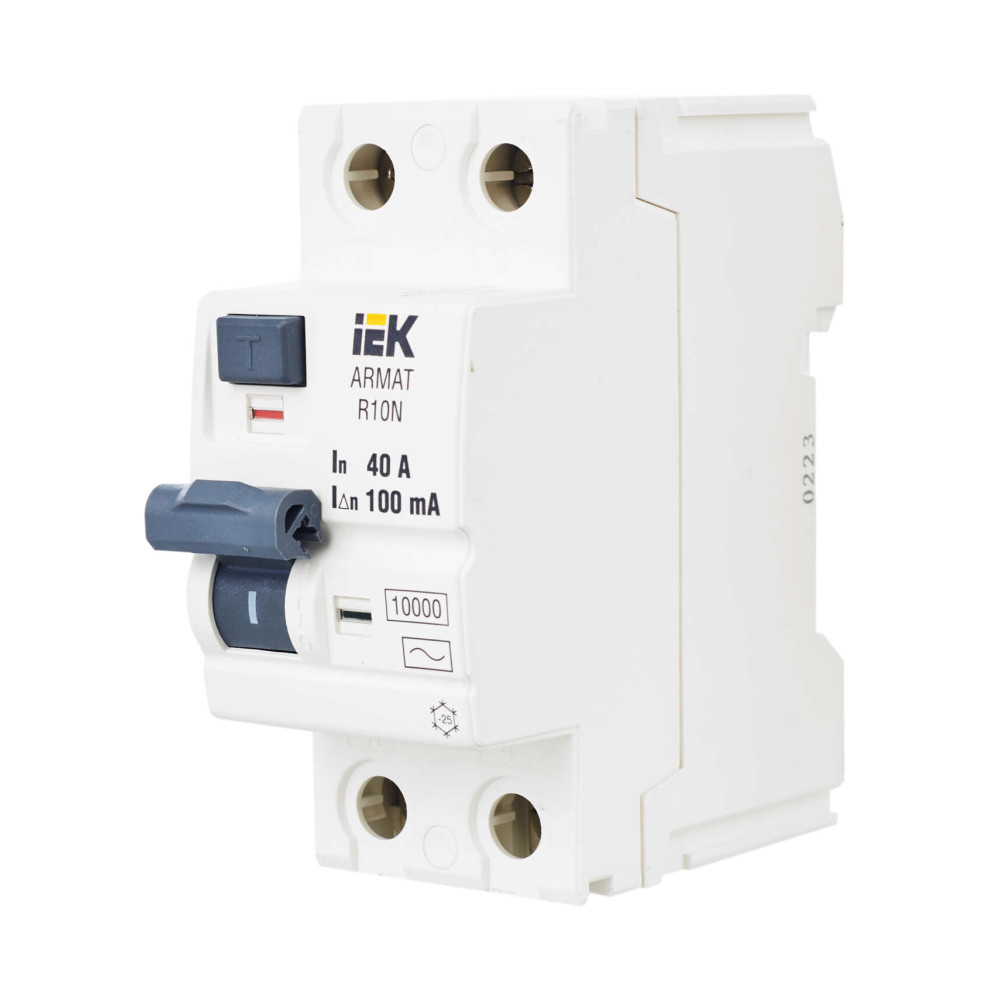

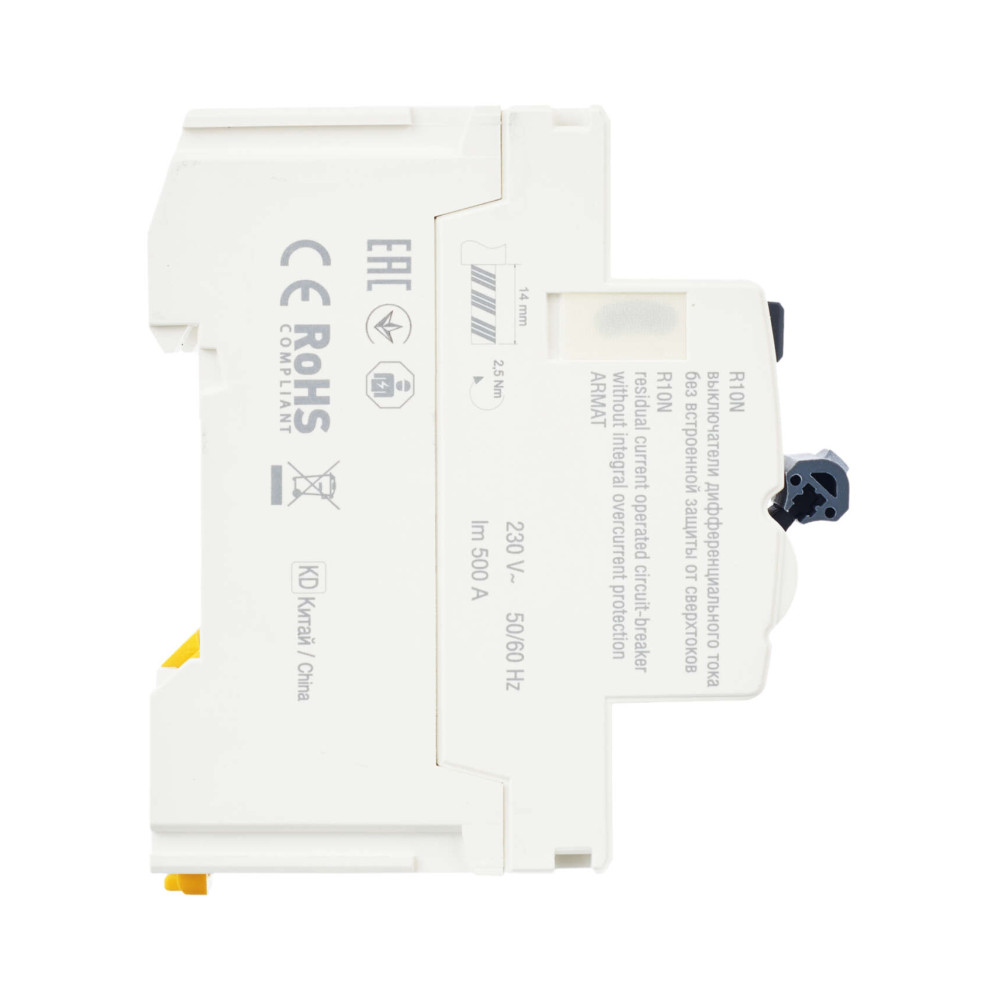

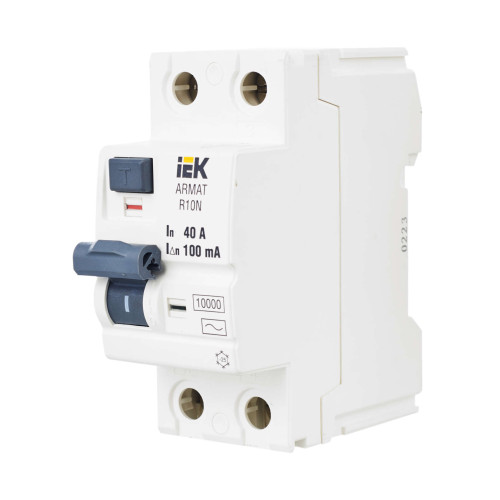

ARMAT Выключатель дифференциального тока R10N 2P 40А 100мА тип AC IEK

Name: ARMAT Выключатель дифференциального тока R10N 2P 40А 100мА тип AC IEK
Brand: ARMAT
SKU: AR-R10N-2-040C100
Price: 519.00 RUB
Availability: InStock

AR-R10N-2-040C100

Описание
Характеристики

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

Преимущества

Электромеханический тип ВДТ, не зависит от напряжения.
Высокий коммутационный ресурс 6000 электрических циклов.
Максимальный момент затяжки клемм до 5 Нм.
Условная отключающая способность 10кА.

Особенности конструкции

Индикатор срабатывания по дифференциальному току

Совместимость с дополнительными устройствами AUX ARMAT

Совместимость с поворотной рукояткой RHN за счет специализированных пазов на лицевой и торцевой поверхностях

Подключение шинами типа PIN и FORK

Индикатор положения контактной группы

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VDT_R10N_ARMAT_manual_ru-eng_4.pdf

Схемы подключения

Схема подключения

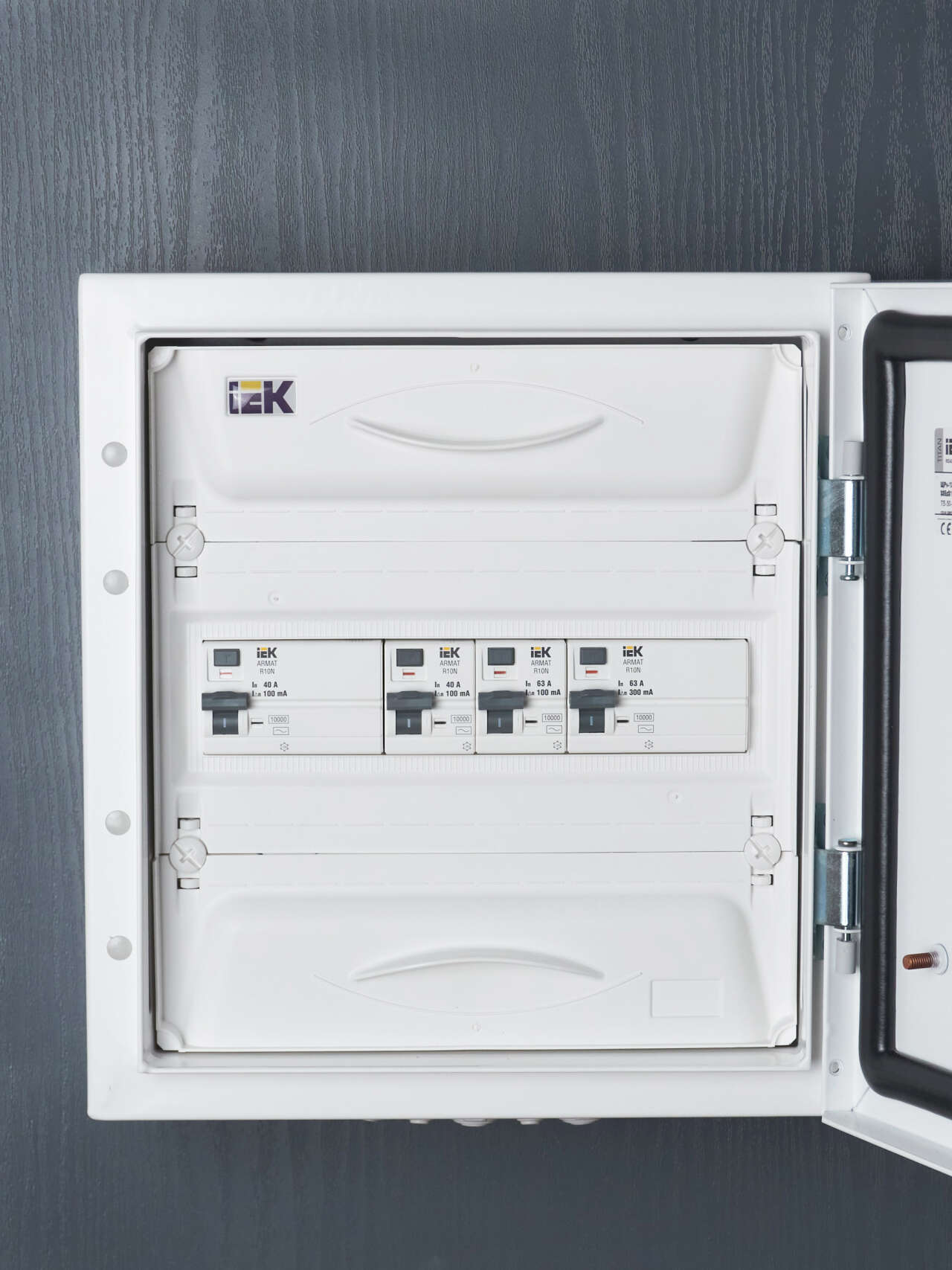

Дополнительные изображения

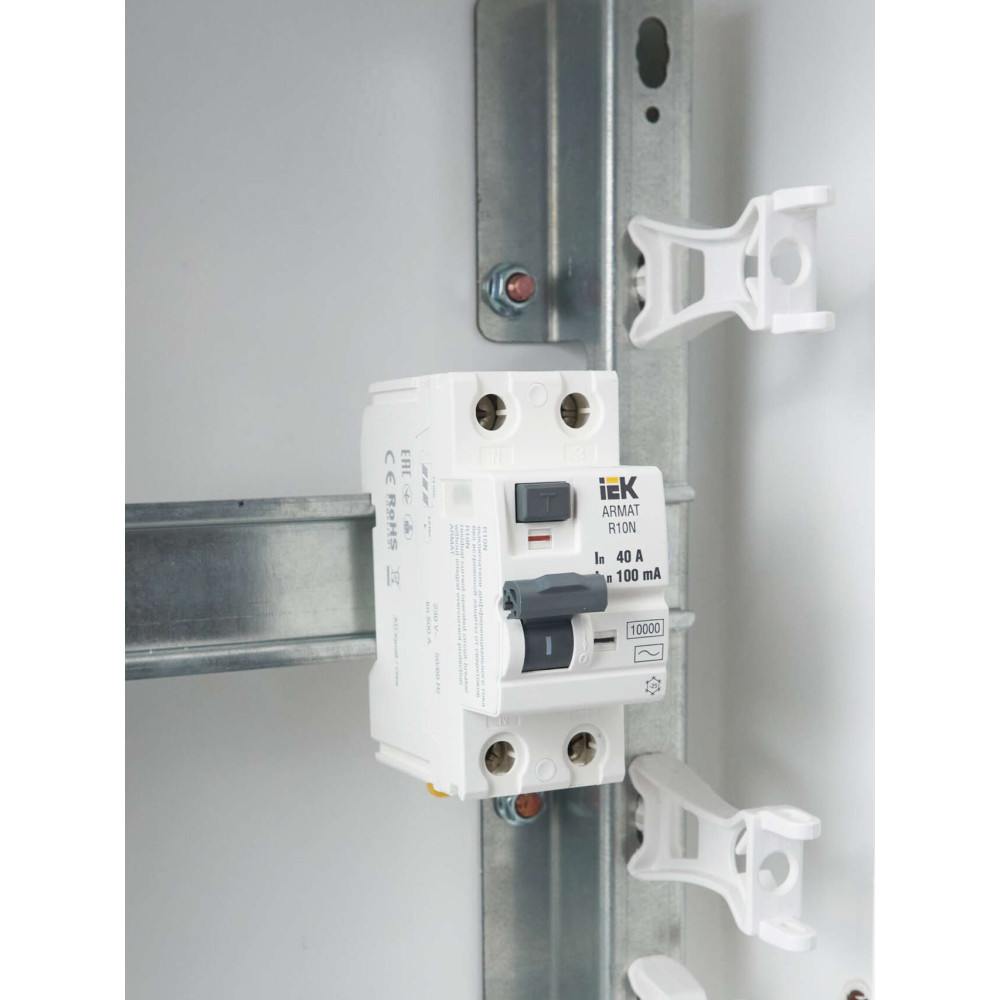

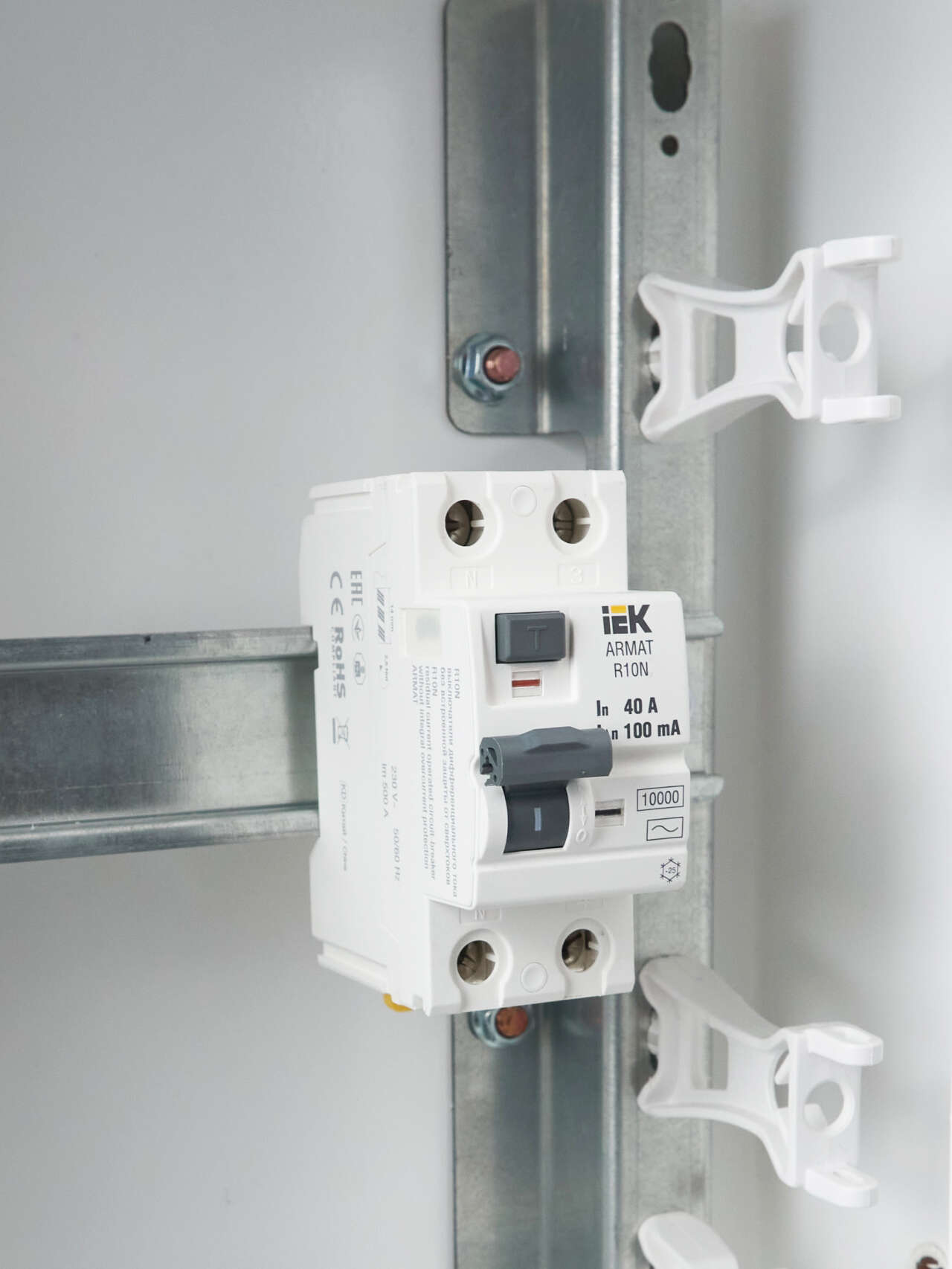

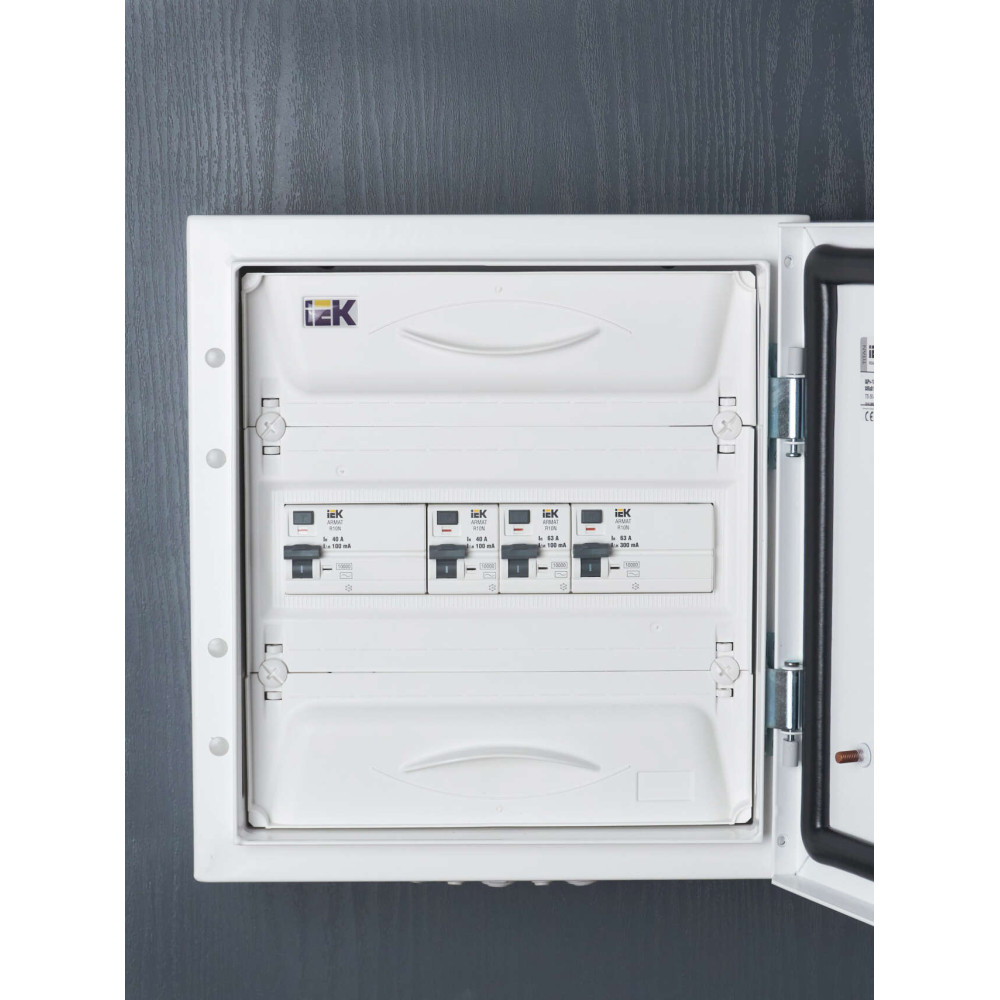

Монтаж

Монтаж изделия
VDT_R10N_ARMAT_manual_ru-eng_2_DOP_MI.pdf

Модели для проектировщиков

Видеообзор

Распаковка "ARMAT Выключатель дифференциального тока R10N 2P 40А 100мА тип AC IEK"

Отзывы по поставкам продукции от наших партнеров

Класс: Дифференциальный выключатель или УЗО (ID: EC000003)

ID	Описание	Значение	Ед. изм.
EF006154	Номинальный ток	40	А
EF001391	Количество полюсов	2
IEK_F000024	Условный номин диф ток КЗ	10	кА
EF002358	Номин ток утечки	0.10	А
EF002560	Тип тока утечки	Переменный (AC)
EF002561	Селективная защита	Нет
EF005127	Номин напряжение	230	В
IEK_F000201	Электр износостойкость	6000	циклов
EF001420	С регулировкой задержки	Нет
EF000453	Режим работы	Продолжительный-S1
EF003604	Кратковременная задержка срабатывания	Нет
EF002562	откл способность при коротком замыкании-Icw	10	кА
EF000228	Номин раб напряжение	230	В
EF005455	Частота	50 Гц
EF000227	Номин ток	40	А
IEK_F000223	Мех износостойкость	10000	циклов
EF001366	Номин напряжение изоляции Ui	500	В
IEK_F000696	Номин неоткл диф ток	50.0	мА
EF007385	С блокировкой	Нет
EF002564	Импульсная прочность	-	кА
EF000167	Вес	0.2	кг
EF002565	Конструктивный размер-в соотв с DIN 43880	2
EF005520	Момент затяжки	5	нм
EF000003	Тип монтажа	На DIN-рейку
EF008874	Регулировка тока утечки	Нет
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF002950	Ширина по количеству модульных расстояний	2
EF008148	Возможна дополнит комплектация	Нет
EF000267	Макс сечение входящего кабеля	25	мм²
EF000218	Монтажная глубина - ниши	76.0	мм
EF005474	Степень защиты - IP	IP20
EF003975	Номин ток утечки	0.10	А
EF007343	Сечение многожильного гибкого провода	1,5...16	мм²
EF000034	Частота	50 Гц	Гц
EF007337	Сечение одножильного жёсткого провода	1,5...25	мм²
EF007515	Рабочая температура окружающей среды	-25...45	°C

Характеристики

class Дифференциальный выключатель или УЗО
Вес 0.2
Возможна дополнит комплектация Нет
Гарантийный срок, Лет 10
Импульсная прочность -
Количество полюсов 2
Конструктивный размер-в соотв с DIN 43880 2
Кратковременная задержка срабатывания Нет
Макс сечение входящего кабеля 25
Мех износостойкость 10000
Момент затяжки 5
Монтажная глубина - ниши 76.0
Номин импульсное выдерживаемое напряжение 4
Номин напряжение 230
Номин напряжение изоляции Ui 500
Номин неоткл диф ток 50.0
Номин раб напряжение 230
Номин ток 40
Номин ток утечки 0.10,0.10
Номинальный ток 40
откл способность при коротком замыкании-Icw 10
Рабочая температура окружающей среды -25...45
Регулировка тока утечки Нет
Режим работы Продолжительный-S1
С блокировкой Нет
С регулировкой задержки Нет
Селективная защита Нет
Сечение многожильного гибкого провода 1,5...16
Сечение одножильного жёсткого провода 1,5...25
Степень защиты - IP IP20
Тип монтажа На DIN-рейку
Тип тока утечки Переменный (AC)
Условный номин диф ток КЗ 10
Частота 50 Гц,50 Гц
Ширина по количеству модульных расстояний 2
Электр износостойкость 6000

В наличии на складе: 1748 шт.

519р.

На складе: 1748
Код товара: AR-R10N-2-040C100
Артикул: AR-R10N-2-040C100
