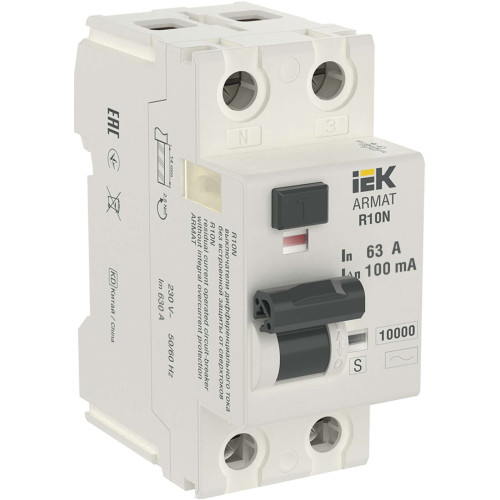

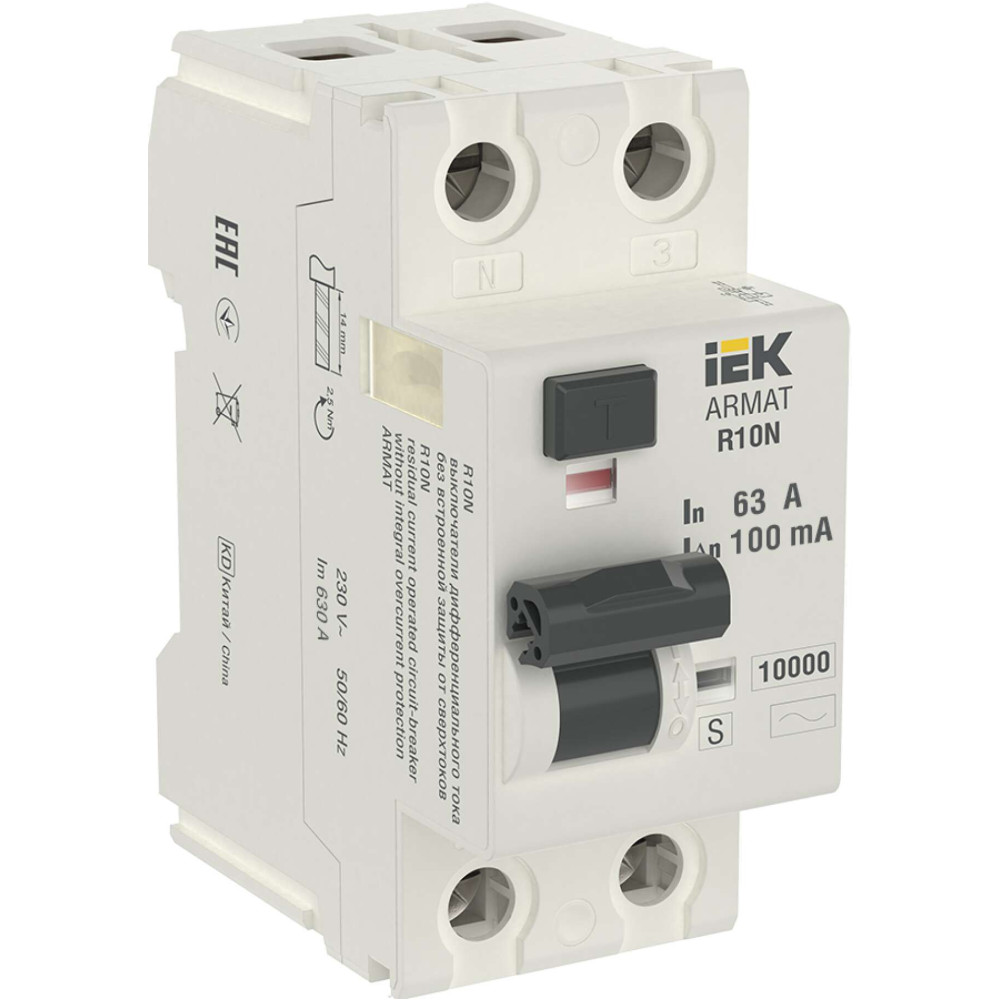

ARMAT Выключатель дифференциального тока R10N 2P 63А 100мА тип AC-S IEK

AR-R10N-2-063CS100

Описание
Характеристики

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

Преимущества

Электромеханический тип ВДТ, не зависит от напряжения.
Высокий коммутационный ресурс 6000 электрических циклов.
Максимальный момент затяжки клемм до 5 Нм.
Условная отключающая способность 10кА.

Особенности конструкции

Совместимость с дополнительными устройствами AUX ARMAT

Совместимость с поворотной рукояткой RHN за счет специализированных пазов на лицевой и торцевой поверхностях

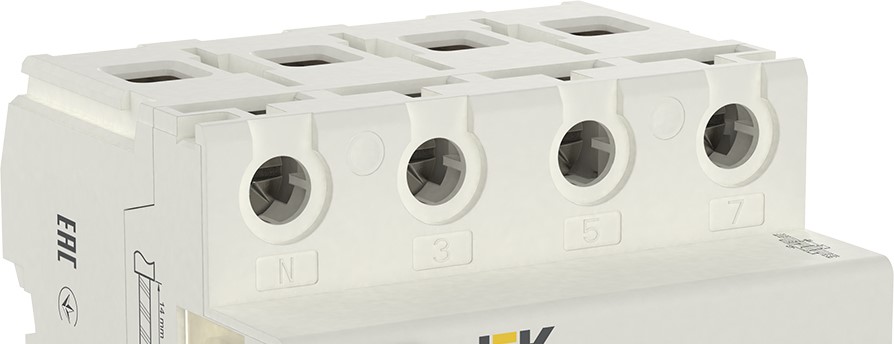

Подключение шинами типа PIN и FORK

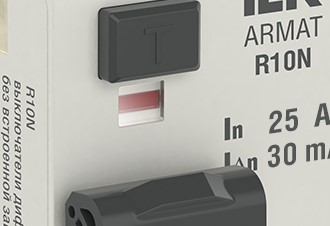

Индикатор положения контактной группы

Индикатор срабатывания по дифференциальному току

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VDT_R10N_ARMAT_manual_ru-eng_4.pdf

Схемы подключения

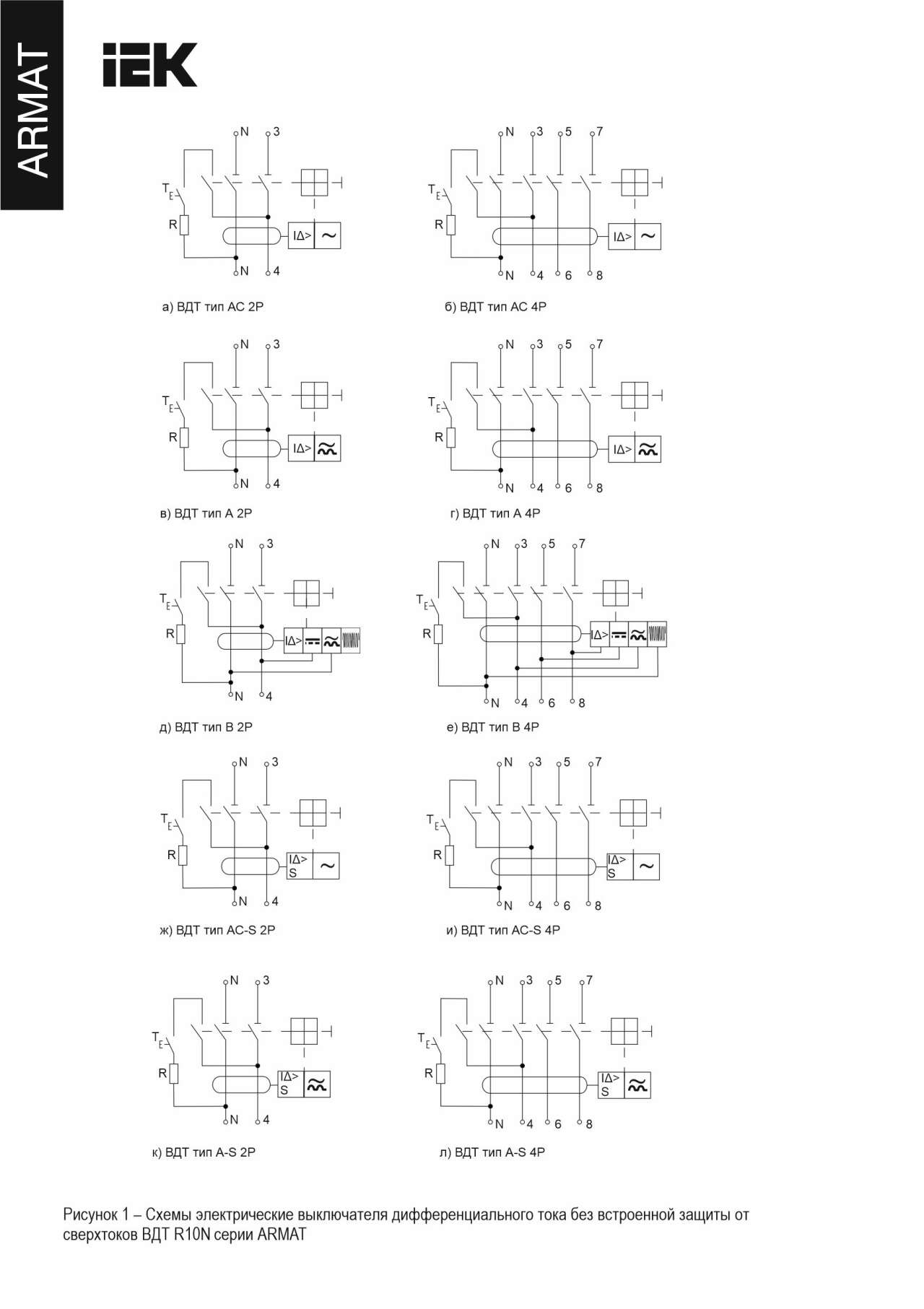

Схема подключения

Дополнительные изображения

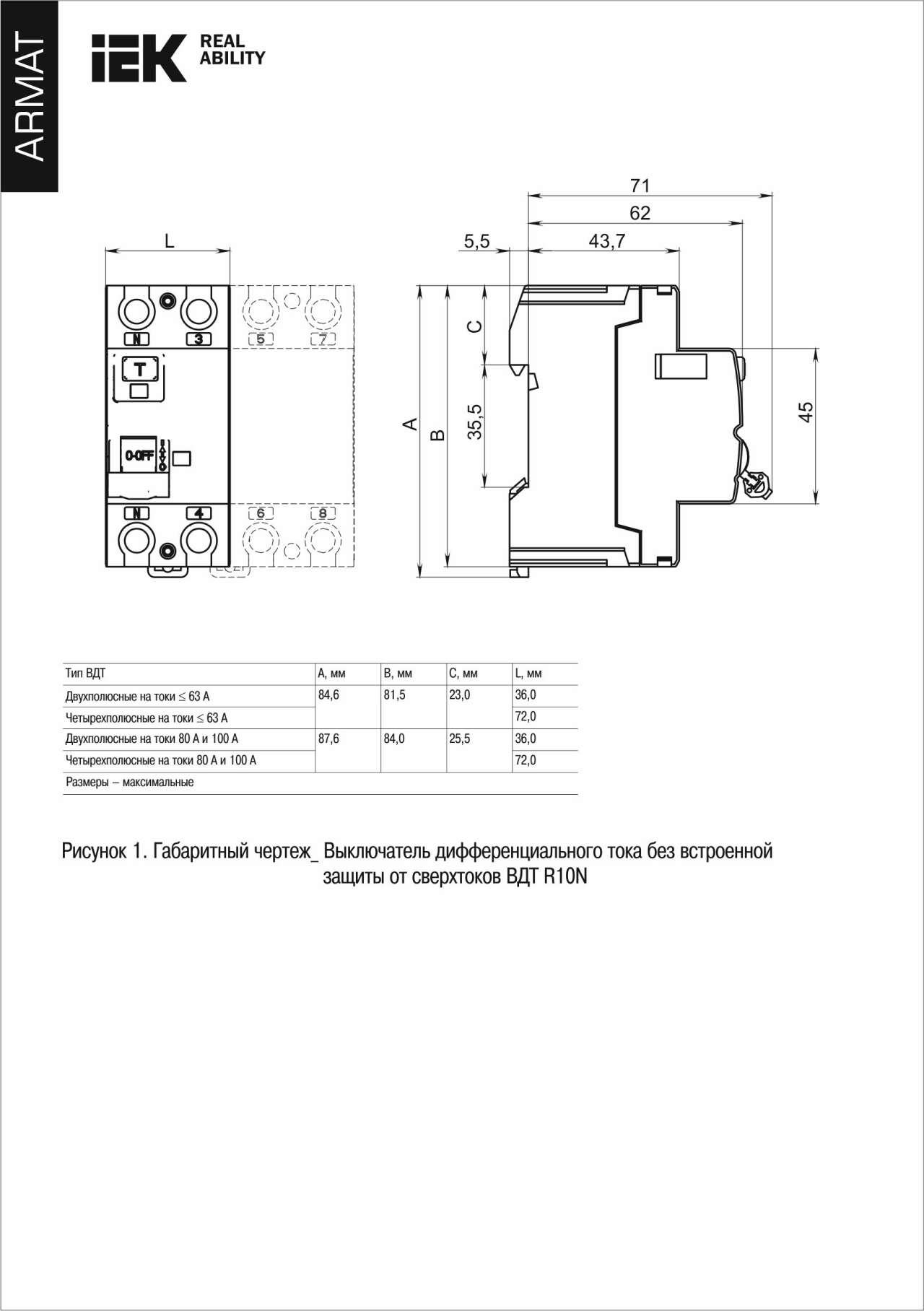

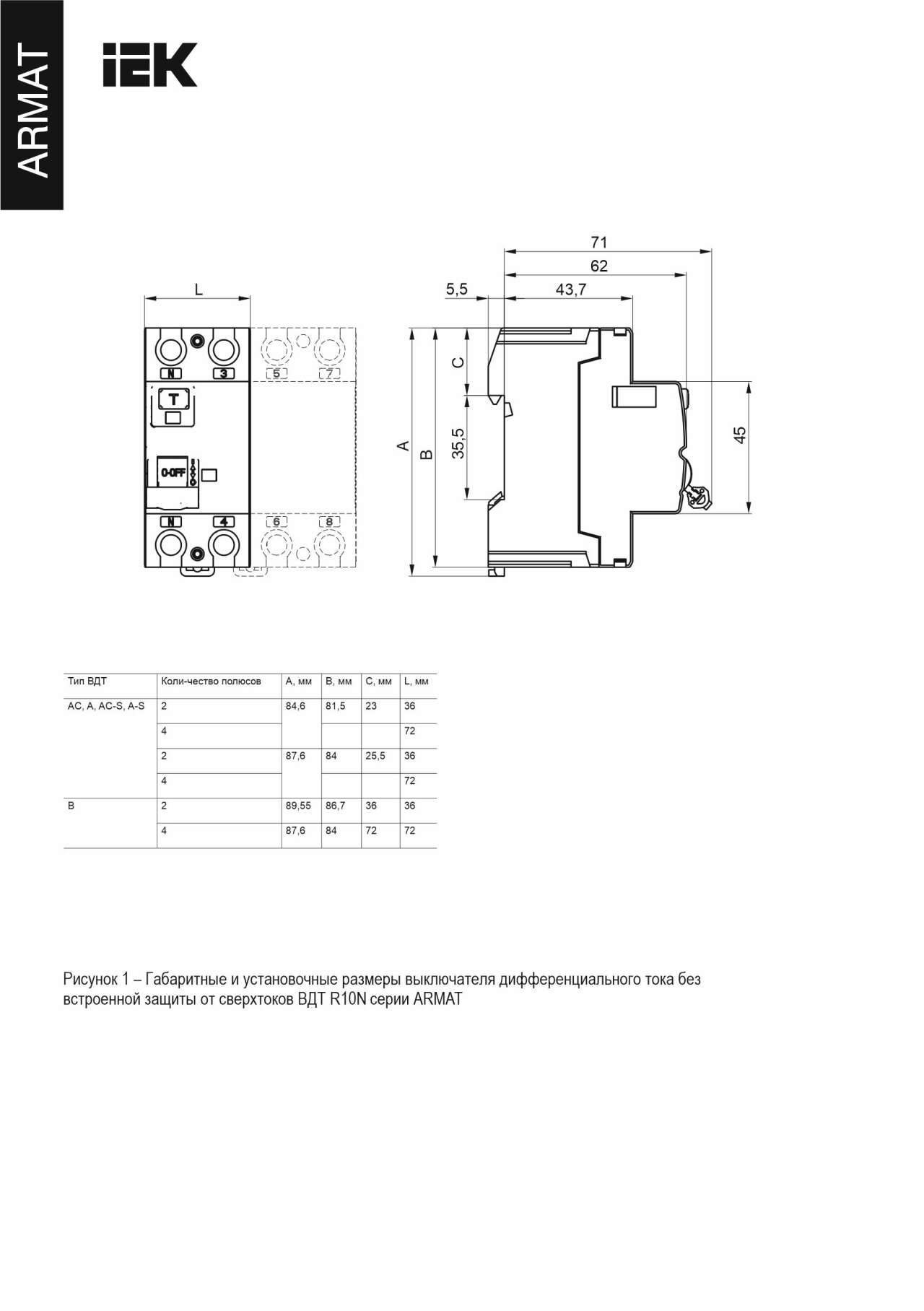

Монтаж

Монтаж изделия
VDT_R10N_ARMAT_manual_ru-eng_2_DOP_MI.pdf

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Дифференциальный выключатель или УЗО (ID: EC000003)

ID	Описание	Значение	Ед. изм.
EF006154	Номинальный ток	63	А
EF001391	Количество полюсов	2
IEK_F000024	Условный номин диф ток КЗ	10	кА
EF002358	Номин ток утечки	0.10	А
EF002560	Тип тока утечки	Переменный (AC)
EF002561	Селективная защита	Да
EF005127	Номин напряжение	230	В
EF000003	Тип монтажа	На DIN-рейку
EF000218	Монтажная глубина - ниши	76.0	мм
EF002565	Конструктивный размер-в соотв с DIN 43880	2
EF002564	Импульсная прочность	-	кА
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF001366	Номин напряжение изоляции Ui	500	В
IEK_F000223	Мех износостойкость	10000	циклов
EF008874	Регулировка тока утечки	Нет
EF005455	Частота	50 Гц
EF008148	Возможна дополнит комплектация	Нет
EF000228	Номин раб напряжение	230	В
EF001420	С регулировкой задержки	Нет
EF005520	Момент затяжки	5	нм
EF002562	откл способность при коротком замыкании-Icw	10	кА
IEK_F000696	Номин неоткл диф ток	50.0	мА
EF000453	Режим работы	Продолжительный-S1
EF000227	Номин ток	63	А
EF002950	Ширина по количеству модульных расстояний	2
EF000167	Вес	0.2	кг
EF005474	Степень защиты - IP	IP20
EF000267	Макс сечение входящего кабеля	25	мм²
EF003604	Кратковременная задержка срабатывания	Да
IEK_F000201	Электр износостойкость	6000	циклов
EF007385	С блокировкой	Нет
EF000034	Частота	50 Гц	Гц
EF007515	Рабочая температура окружающей среды	-25...45	°C
EF007343	Сечение многожильного гибкого провода	1,5...16	мм²
EF003975	Номин ток утечки	0.10	А
EF007337	Сечение одножильного жёсткого провода	1,5...25	мм²

Характеристики

class Дифференциальный выключатель или УЗО
Вес 0.2
Возможна дополнит комплектация Нет
Гарантийный срок, Лет 10
Импульсная прочность -
Количество полюсов 2
Конструктивный размер-в соотв с DIN 43880 2
Кратковременная задержка срабатывания Да
Макс сечение входящего кабеля 25
Мех износостойкость 10000
Момент затяжки 5
Монтажная глубина - ниши 76.0
Номин импульсное выдерживаемое напряжение 4
Номин напряжение 230
Номин напряжение изоляции Ui 500
Номин неоткл диф ток 50.0
Номин раб напряжение 230
Номин ток 63
Номин ток утечки 0.10,0.10
Номинальный ток 63
откл способность при коротком замыкании-Icw 10
Рабочая температура окружающей среды -25...45
Регулировка тока утечки Нет
Режим работы Продолжительный-S1
С блокировкой Нет
С регулировкой задержки Нет
Селективная защита Да
Сечение многожильного гибкого провода 1,5...16
Сечение одножильного жёсткого провода 1,5...25
Степень защиты - IP IP20
Тип монтажа На DIN-рейку
Тип тока утечки Переменный (AC)
Условный номин диф ток КЗ 10
Частота 50 Гц,50 Гц
Ширина по количеству модульных расстояний 2
Электр износостойкость 6000
