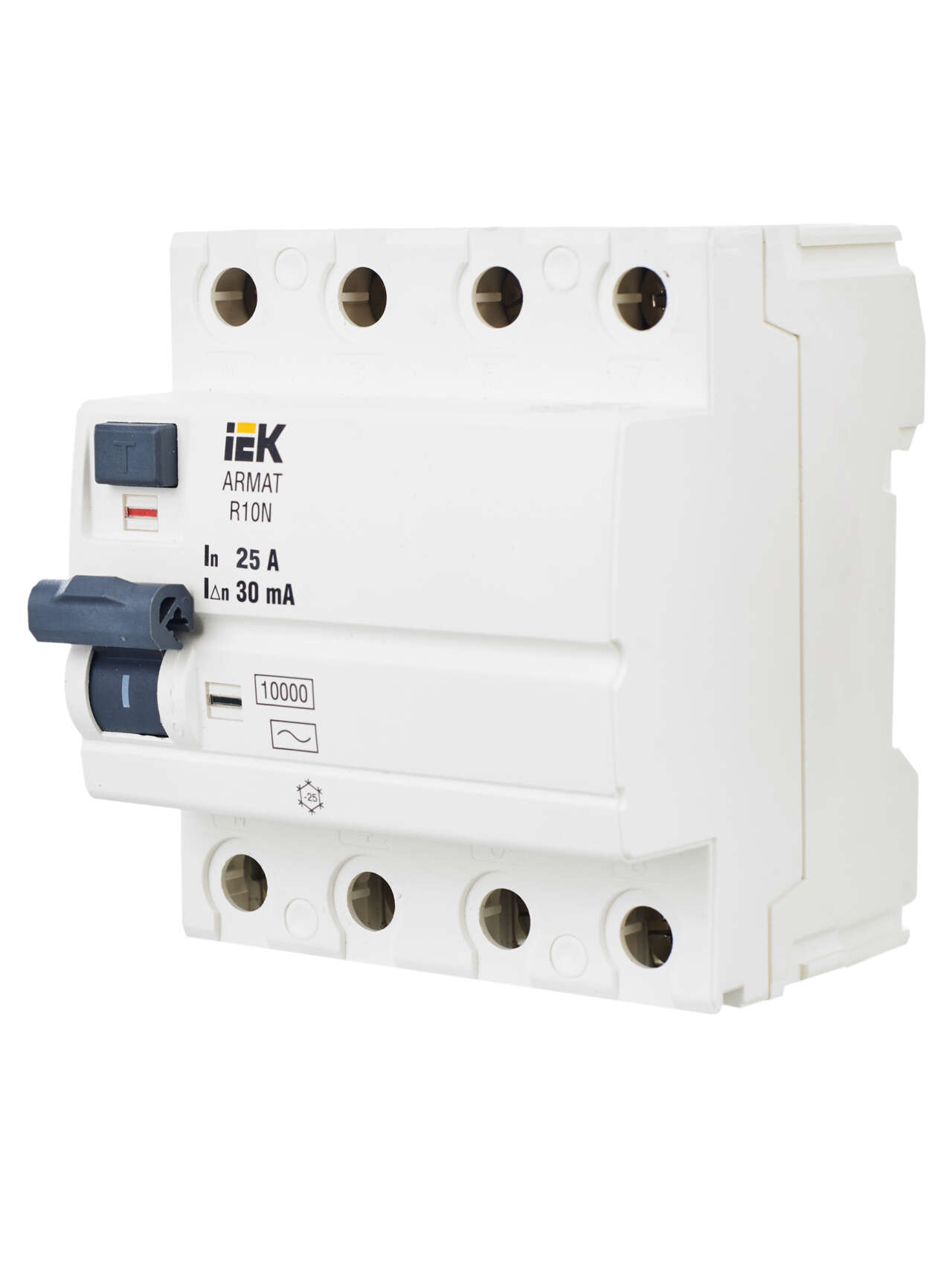

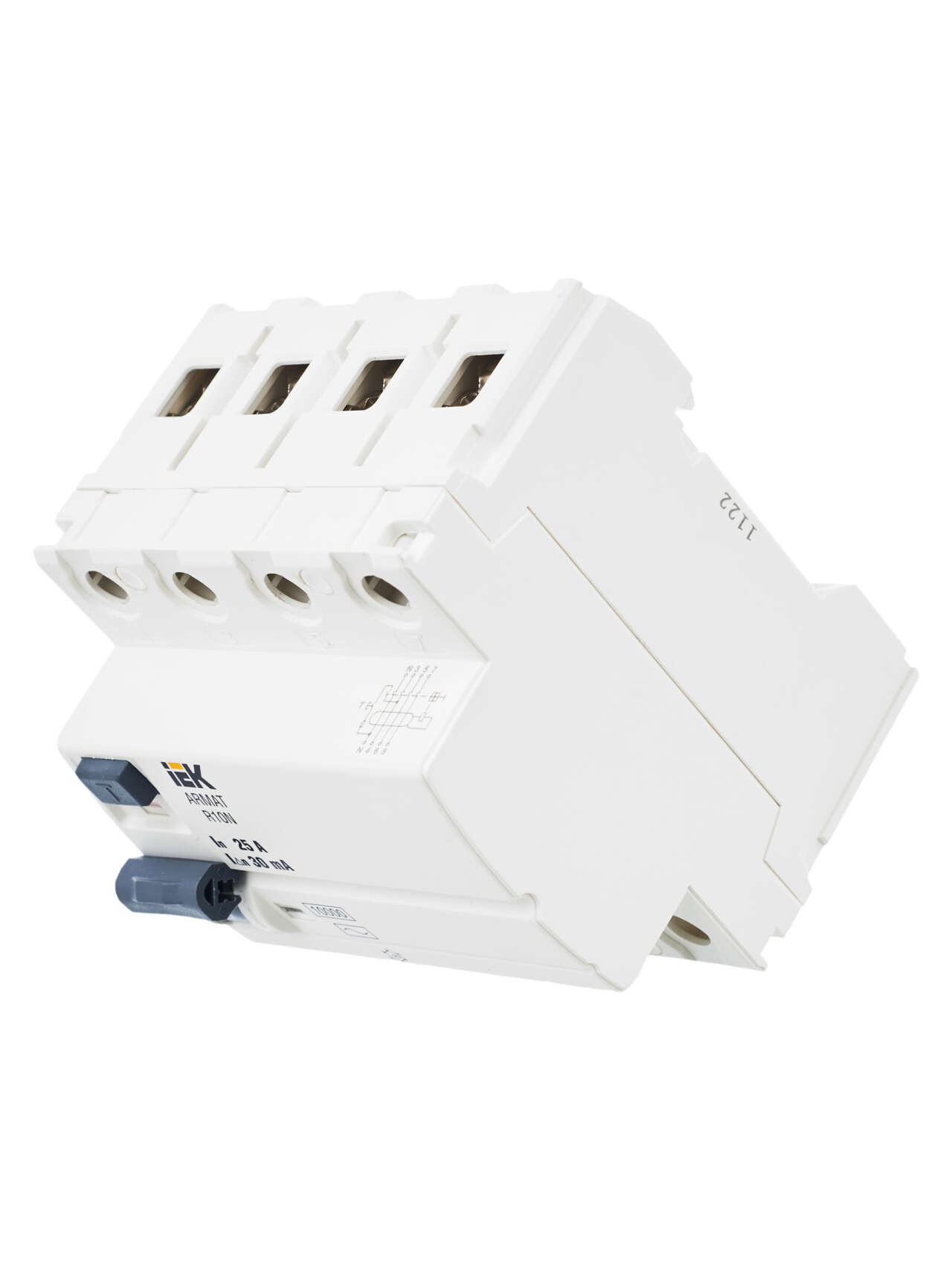

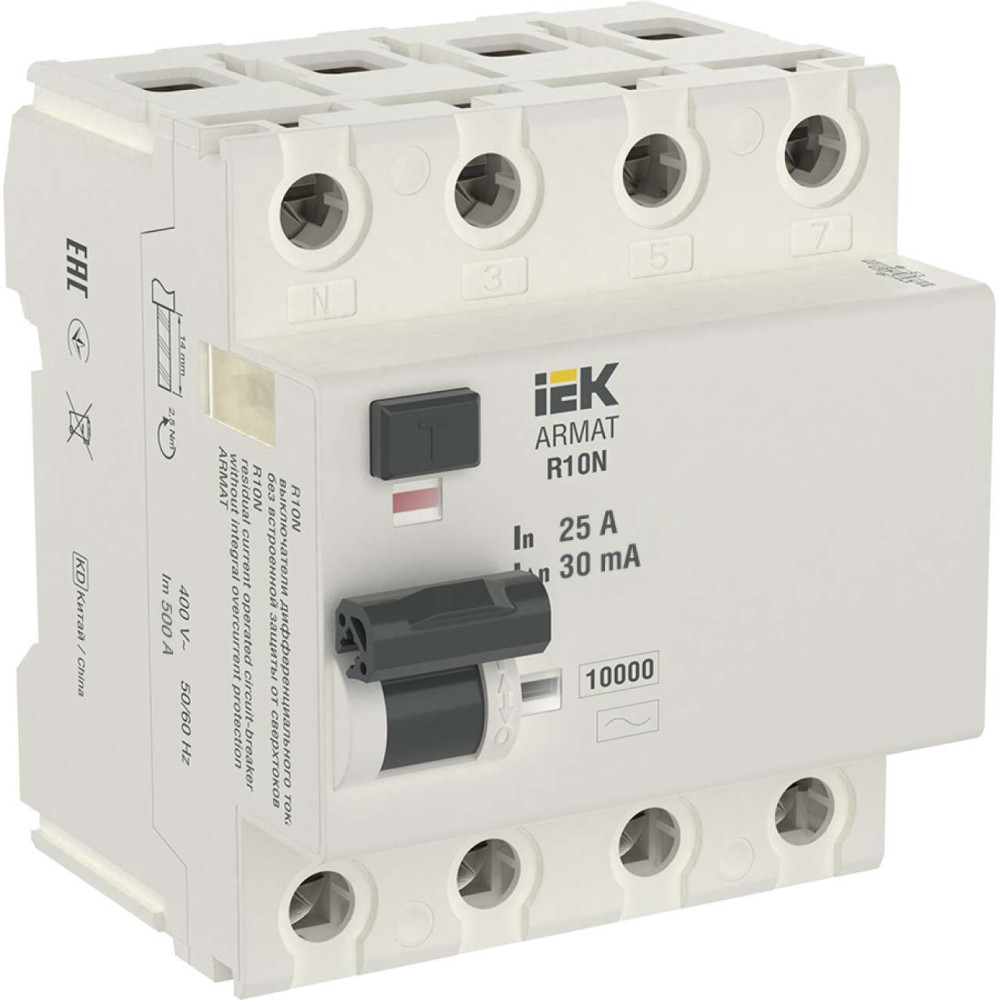

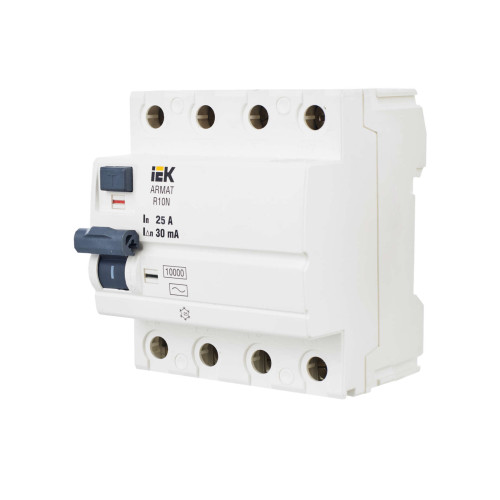

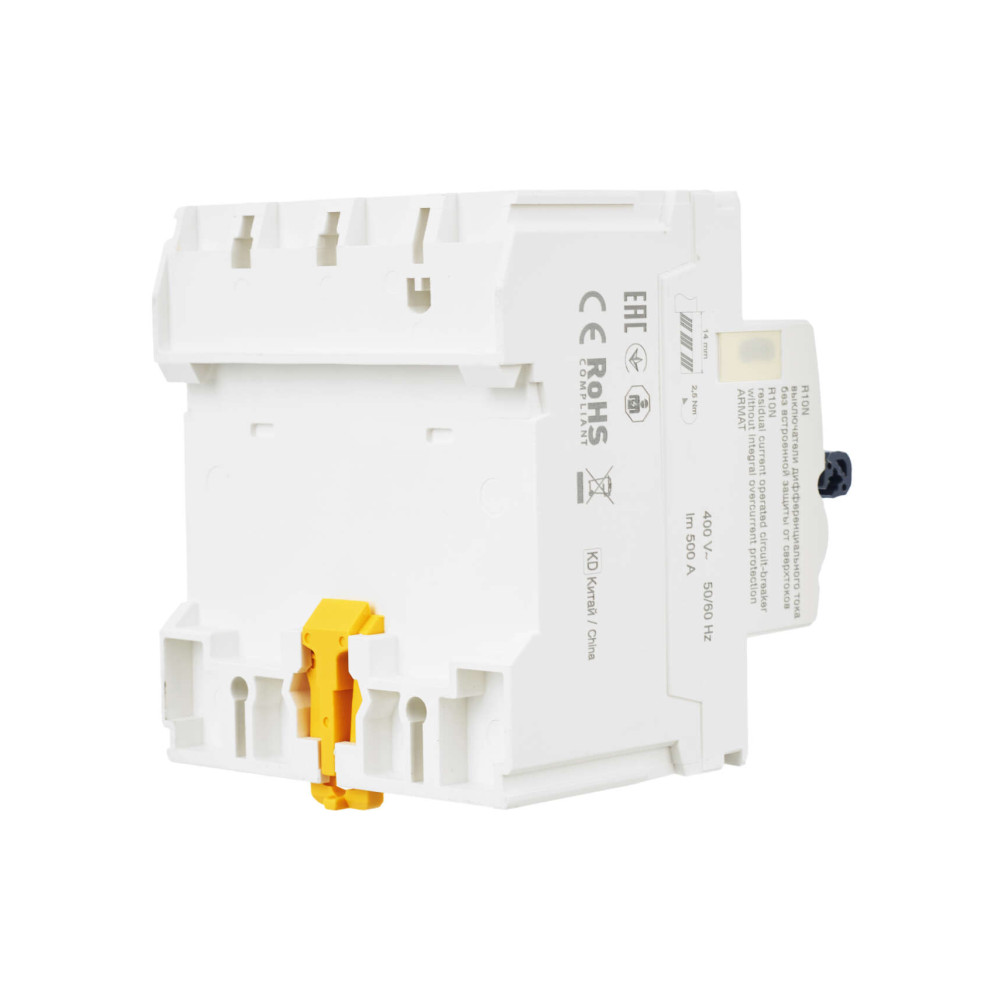

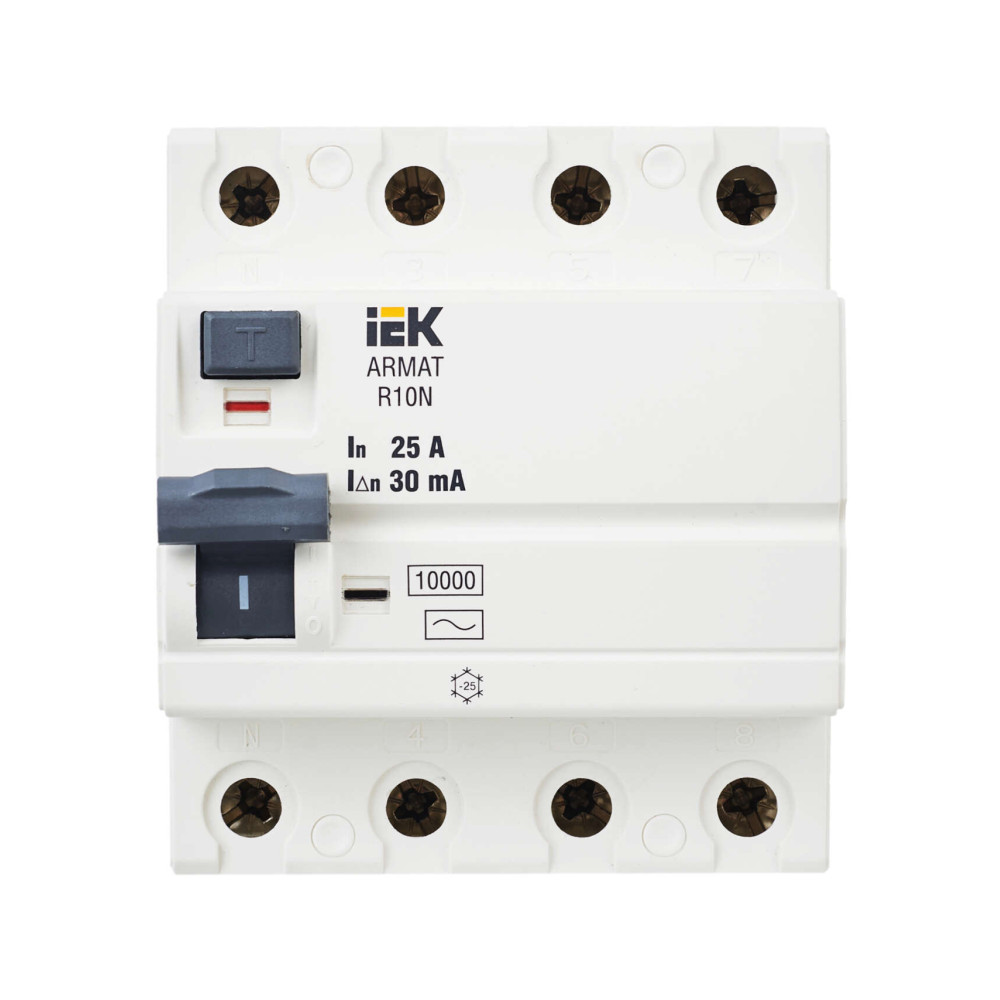

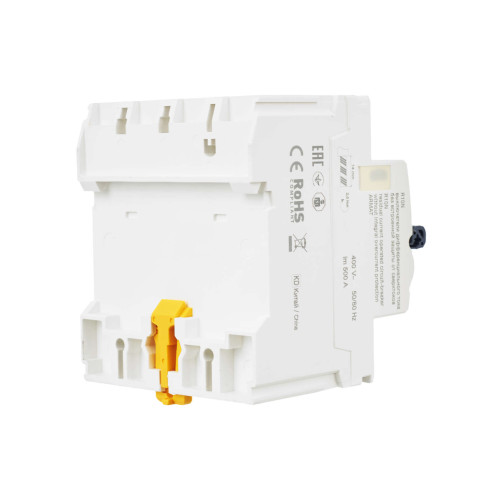

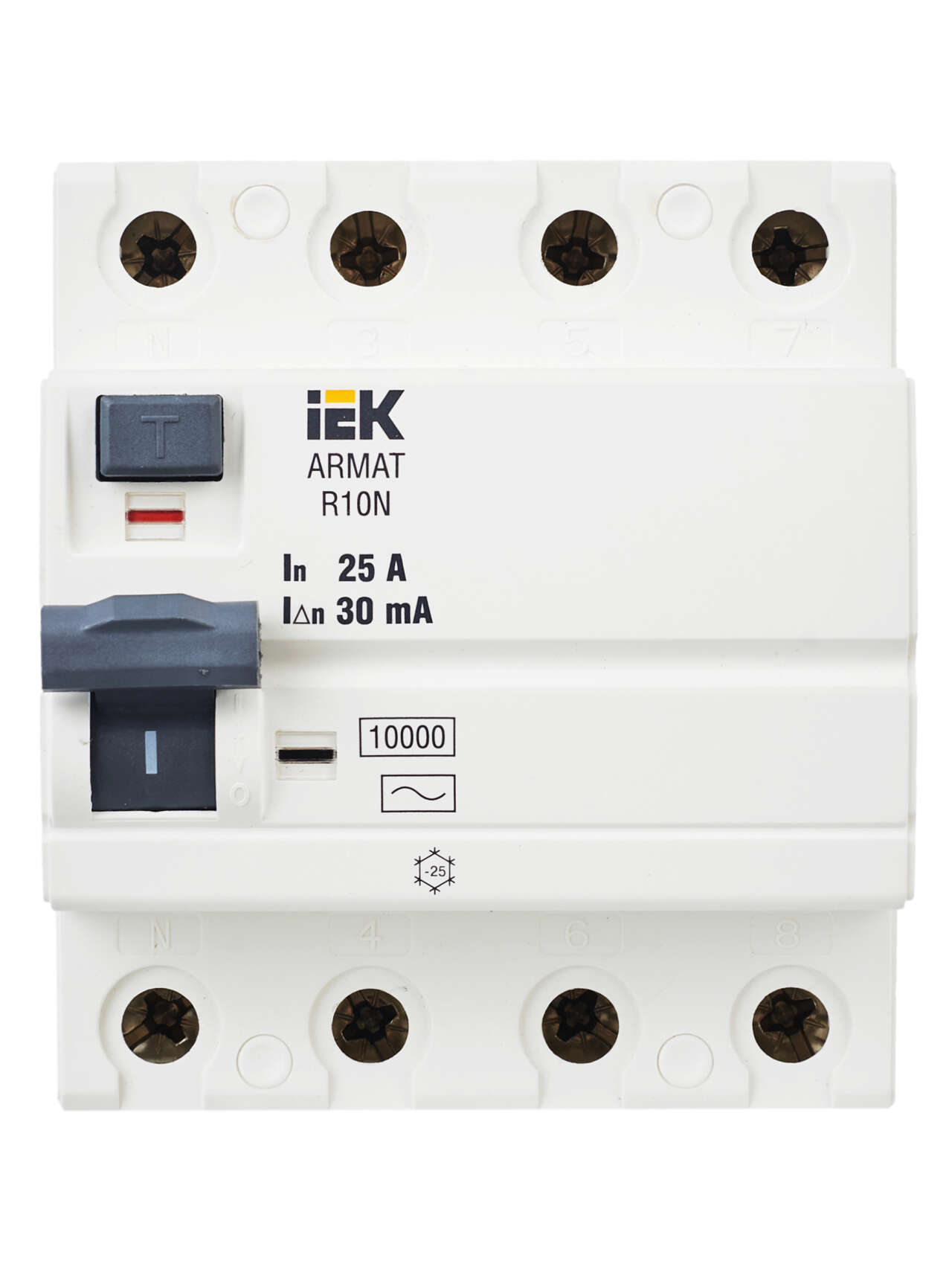

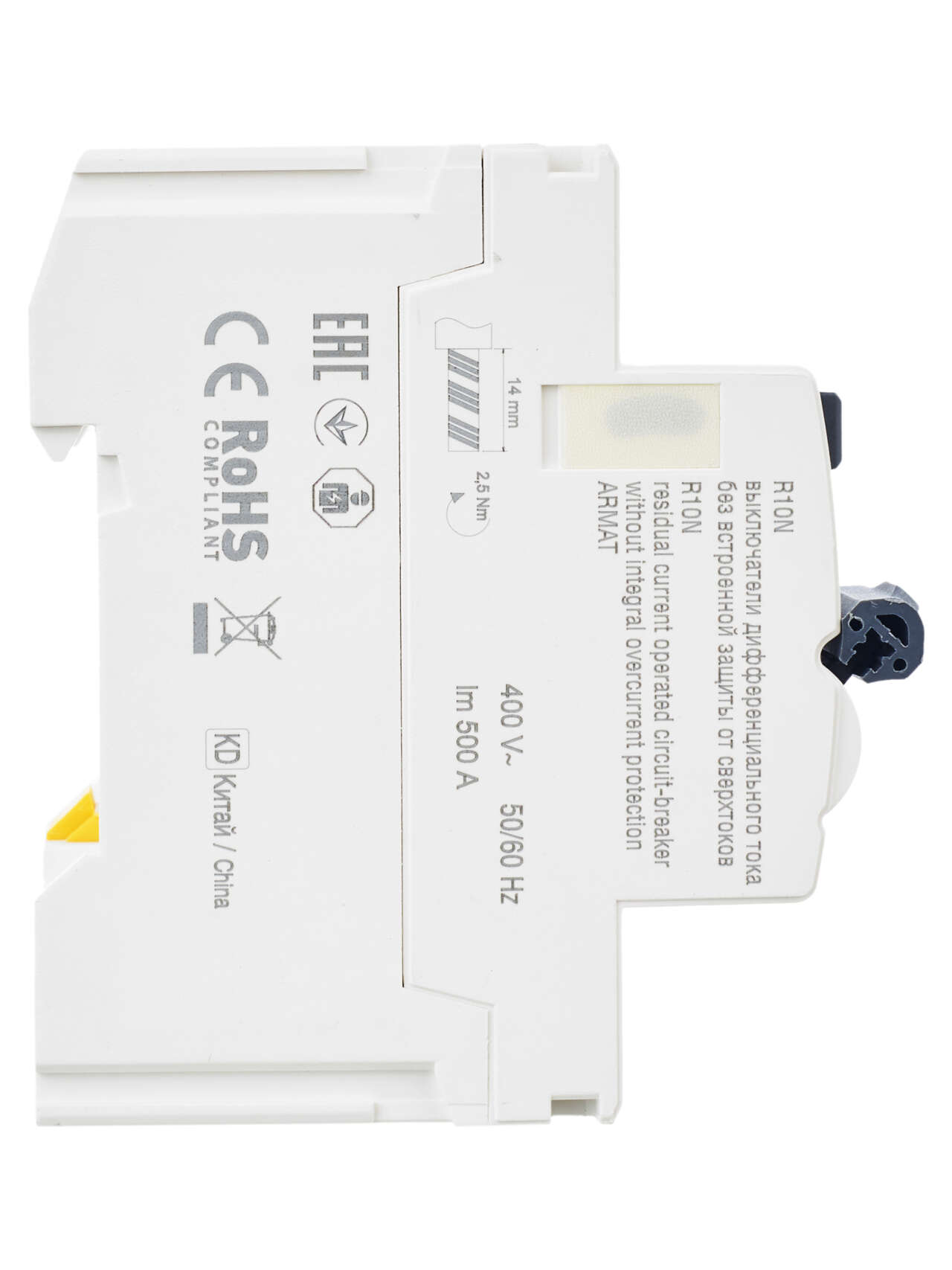

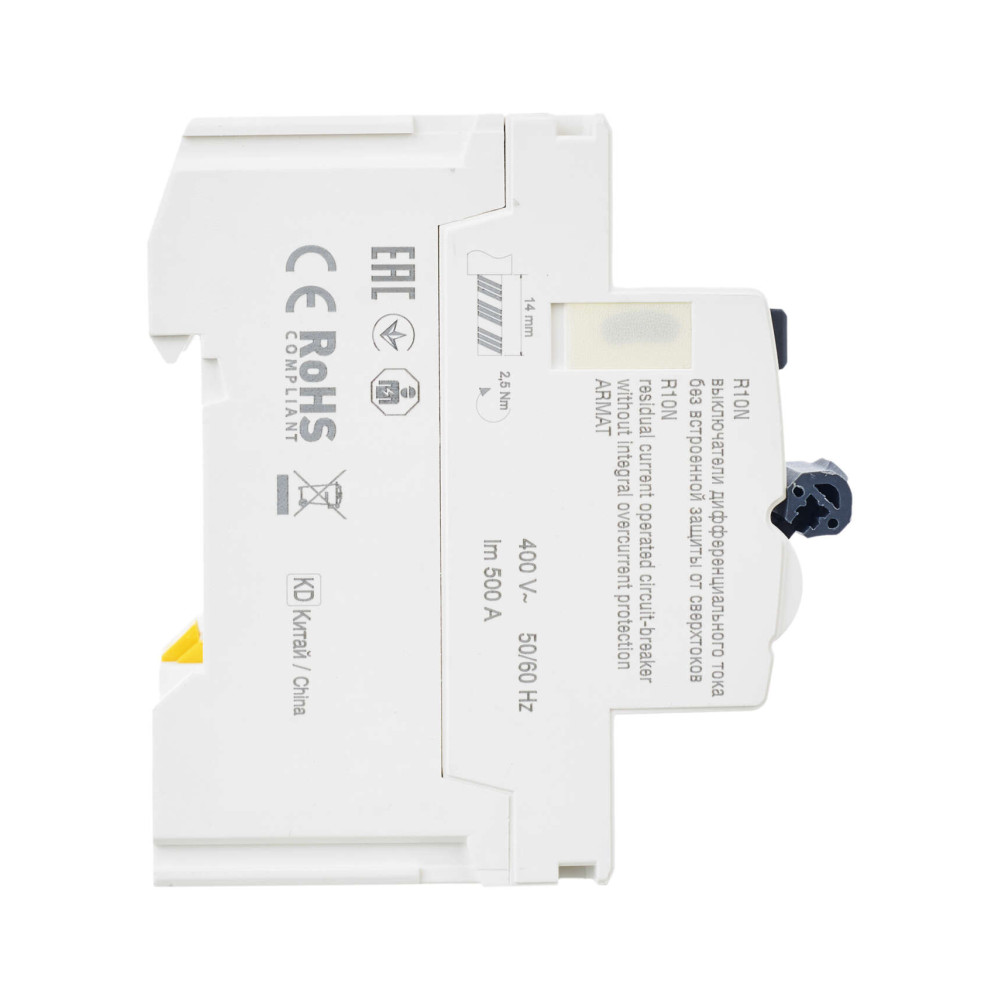

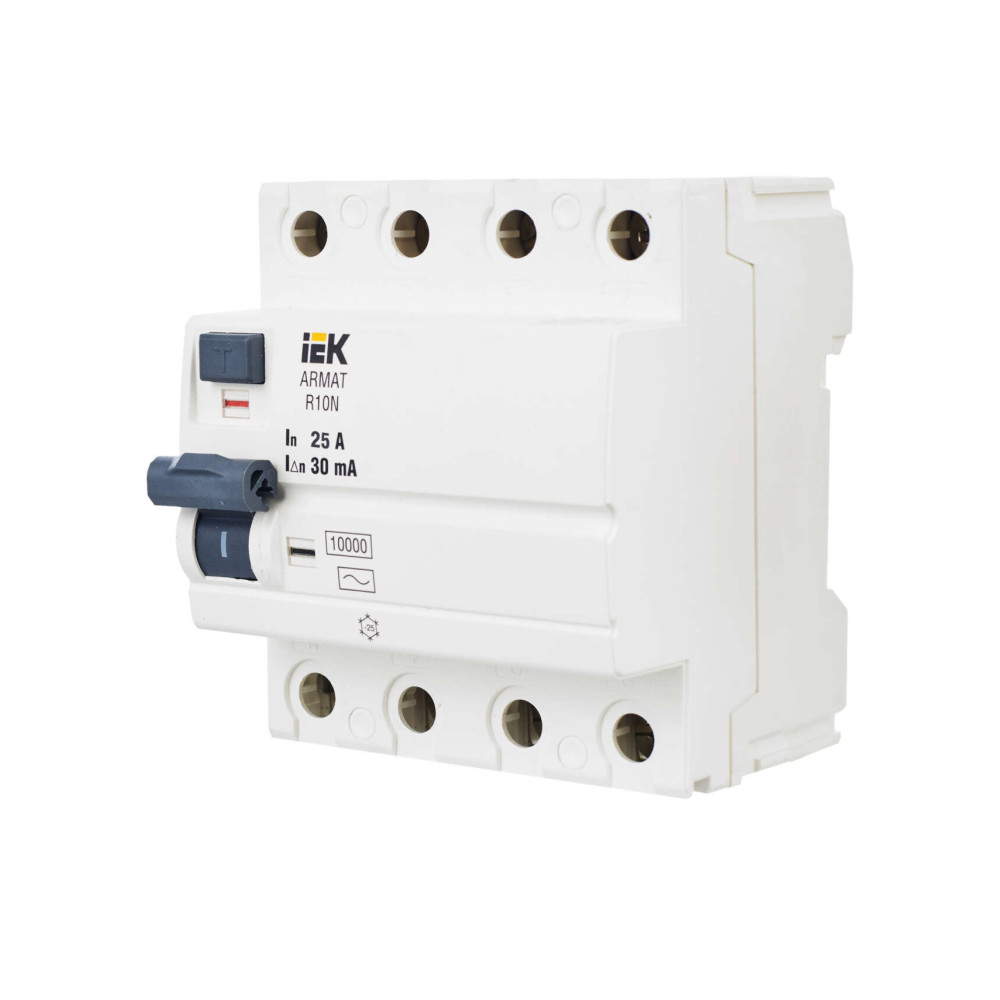

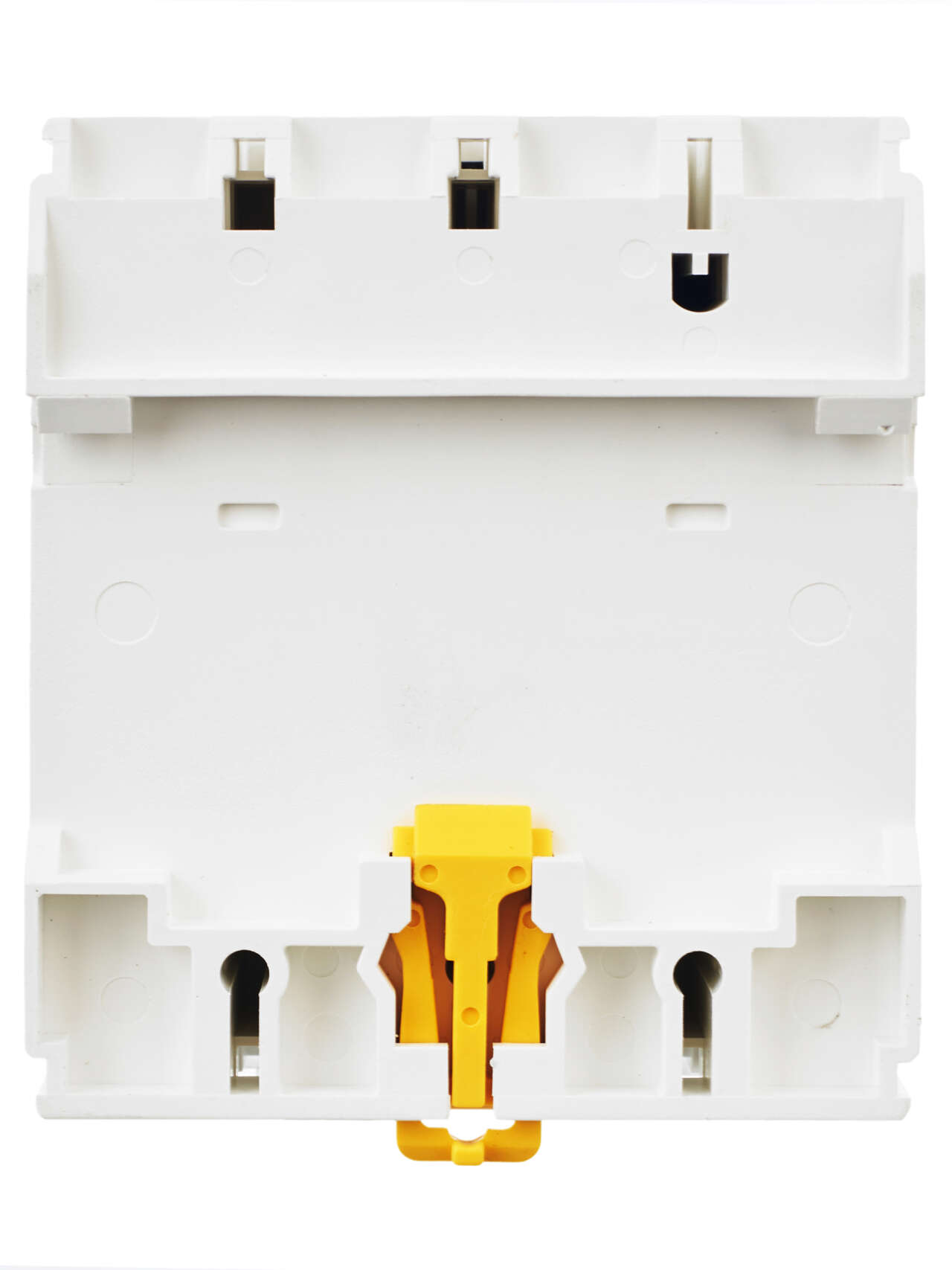

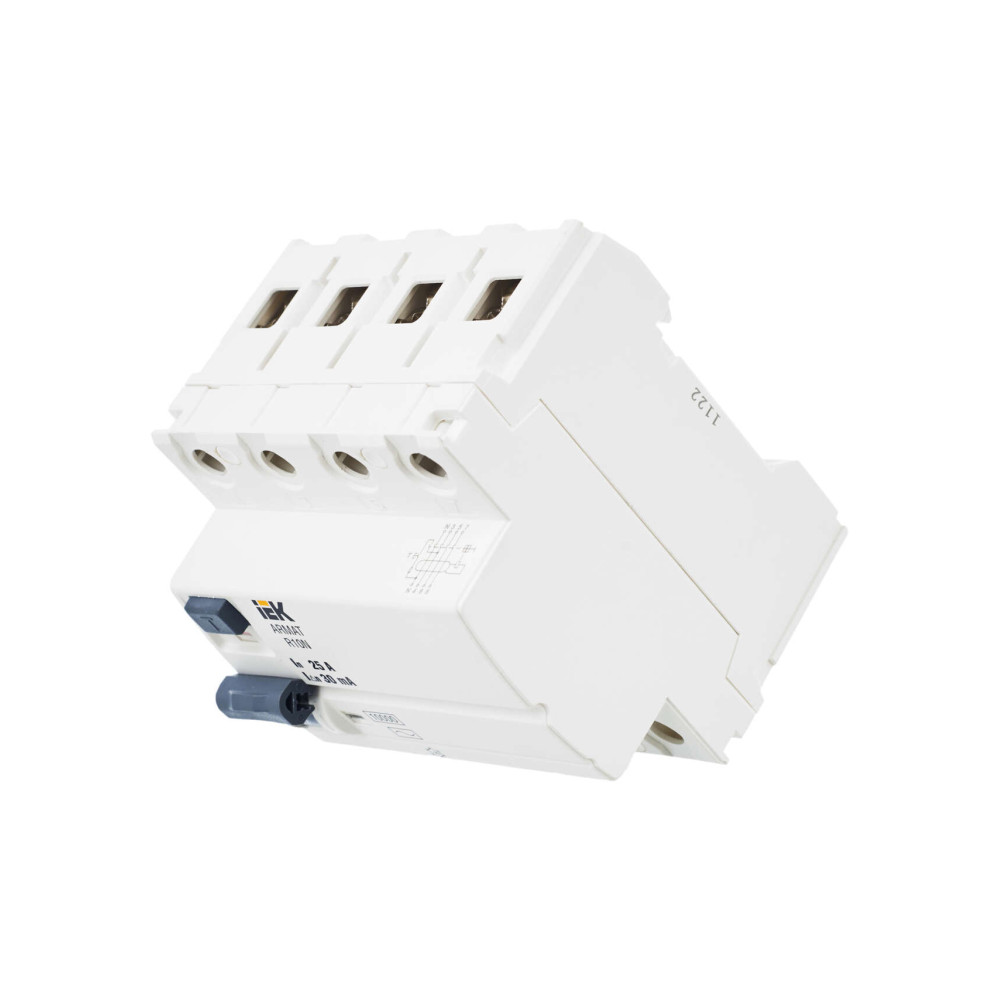

ARMAT Выключатель дифференциального тока R10N 4P 25А 30мА тип AC IEK
6180-AR-R10N-4-025C030
Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.
Преимущества
- Электромеханический тип ВДТ, не зависит от напряжения.
- Высокий коммутационный ресурс 6000 электрических циклов.
- Максимальный момент затяжки клемм до 5 Нм.
- Условная отключающая способность 10кА.
Особенности конструкции
Индикатор срабатывания по дифференциальному току
Совместимость с дополнительными устройствами AUX ARMAT
Совместимость с поворотной рукояткой RHN за счет специализированных пазов на лицевой и торцевой поверхностях

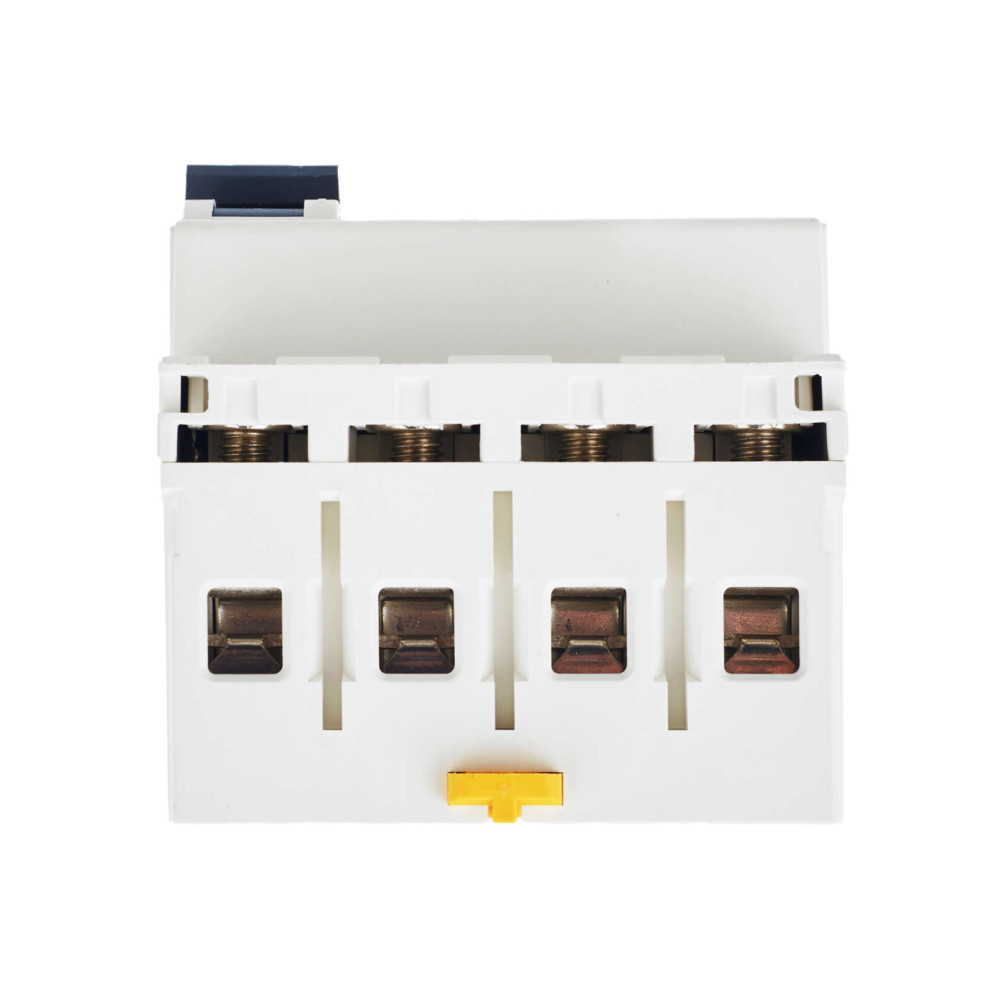

Подключение шинами типа PIN и FORK
Индикатор положения контактной группы
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
- Изображение
AR-R10N-4-025C030_DOP_11.jpg - Изображение
VDT_R10N_ARMAT_manual_ru-eng_3_G.jpg - Изображение
AR-R10N-4-025C030_DOP_10.jpg - Изображение
VDT_R10N_ARMAT_manual_ru-eng_3_S.jpg - Изображение
AR-R10N-4-025C030_DOP_7.jpg - Изображение
AR-R10N-4-025C030_DOP_4.jpg - Изображение
listovka_ARMAT_modulnoe_oborudovanie.pdf - Изображение
VDT_R10N_ARMAT_manual_ru-eng_2_S2.jpg - Изображение
AR-R10N-4-025C030_DOP_3.jpg - Изображение
VDT_R10N_ARMAT_manual_ru-eng_2_DOP_MI.pdf - Изображение
AR-R10N-4-025C030_DOP_8.jpg - Изображение
AR-R10N-4-025C030_DOP_2.jpg - Изображение
AR-R10N-4-025C030_DOP_5.jpg - Изображение
AR-R10N-4-025C030_DOP_9.jpg - Изображение
VDT_R10N_ARMAT_manual_ru-eng_2_G.jpg - Изображение
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Дифференциальный выключатель или УЗО
- Вес 0.3
- Возможна дополнит комплектация Нет
- Гарантийный срок, Лет 10
- Импульсная прочность -
- Количество полюсов 4
- Конструктивный размер-в соотв с DIN 43880 4
- Кратковременная задержка срабатывания Нет
- Макс сечение входящего кабеля 25
- Мех износостойкость 10000
- Момент затяжки 5
- Монтажная глубина - ниши 76.0
- Номин импульсное выдерживаемое напряжение 4
- Номин напряжение 400
- Номин напряжение изоляции Ui 500
- Номин неоткл диф ток 15.0
- Номин раб напряжение 400
- Номин ток 25
- Номин ток утечки 0.03
- Номинальный ток 25
- откл способность при коротком замыкании-Icw 10
- Рабочая температура окружающей среды -25...45
- Регулировка тока утечки Нет
- Режим работы Продолжительный-S1
- С блокировкой Нет
- С регулировкой задержки Нет
- Селективная защита Нет
- Сечение многожильного гибкого провода 1,5...16
- Сечение одножильного жёсткого провода 1,5...25
- Степень защиты - IP IP20

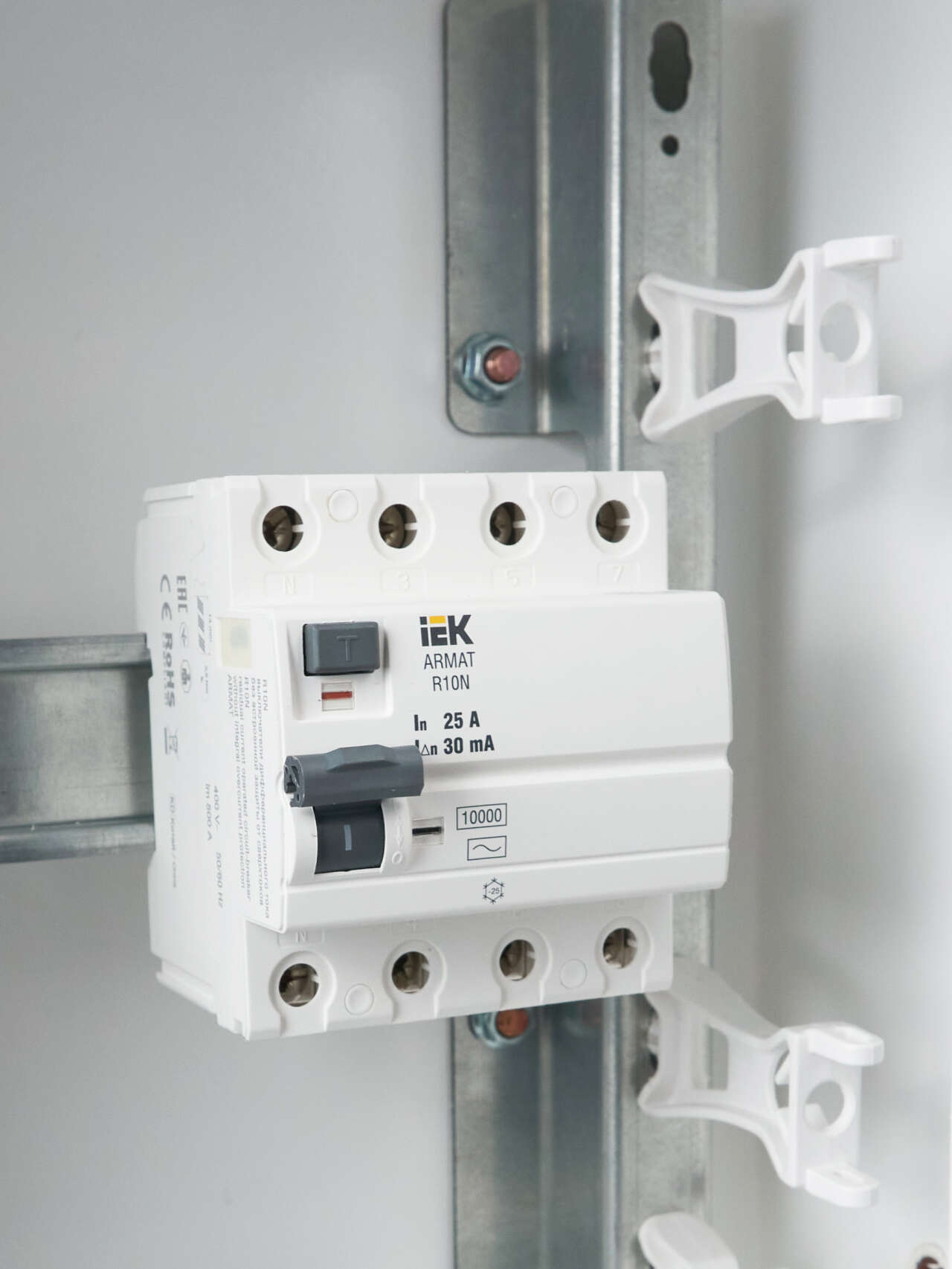

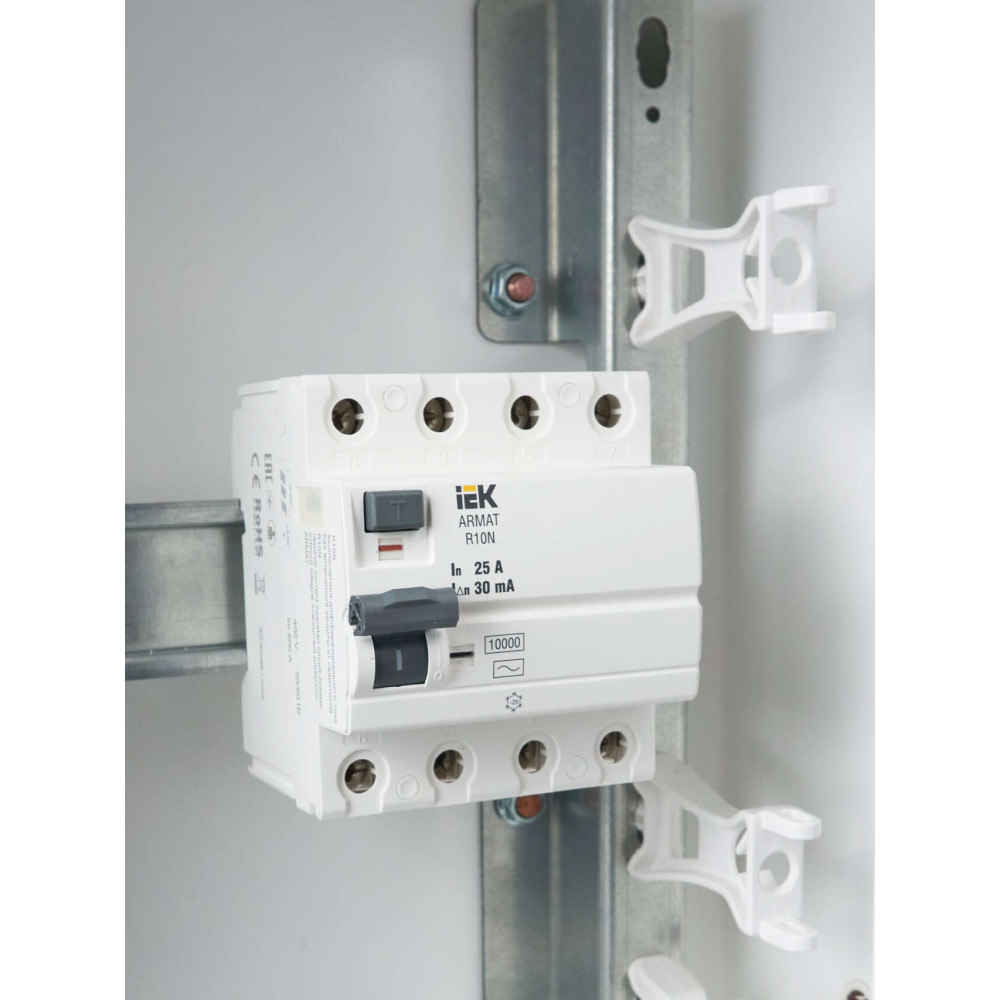

- Тип монтажа На DIN-рейку
- Тип тока утечки Переменный (AC)
- Условный номин диф ток КЗ 10
- Частота 50 Гц
- Ширина по количеству модульных расстояний 4
- Электр износостойкость 6000
В наличии на складе: 434 шт.
8350.00р.
- На складе
- Код товара: AR-R10N-4-025C030
- Артикул: 6180-AR-R10N-4-025C030
