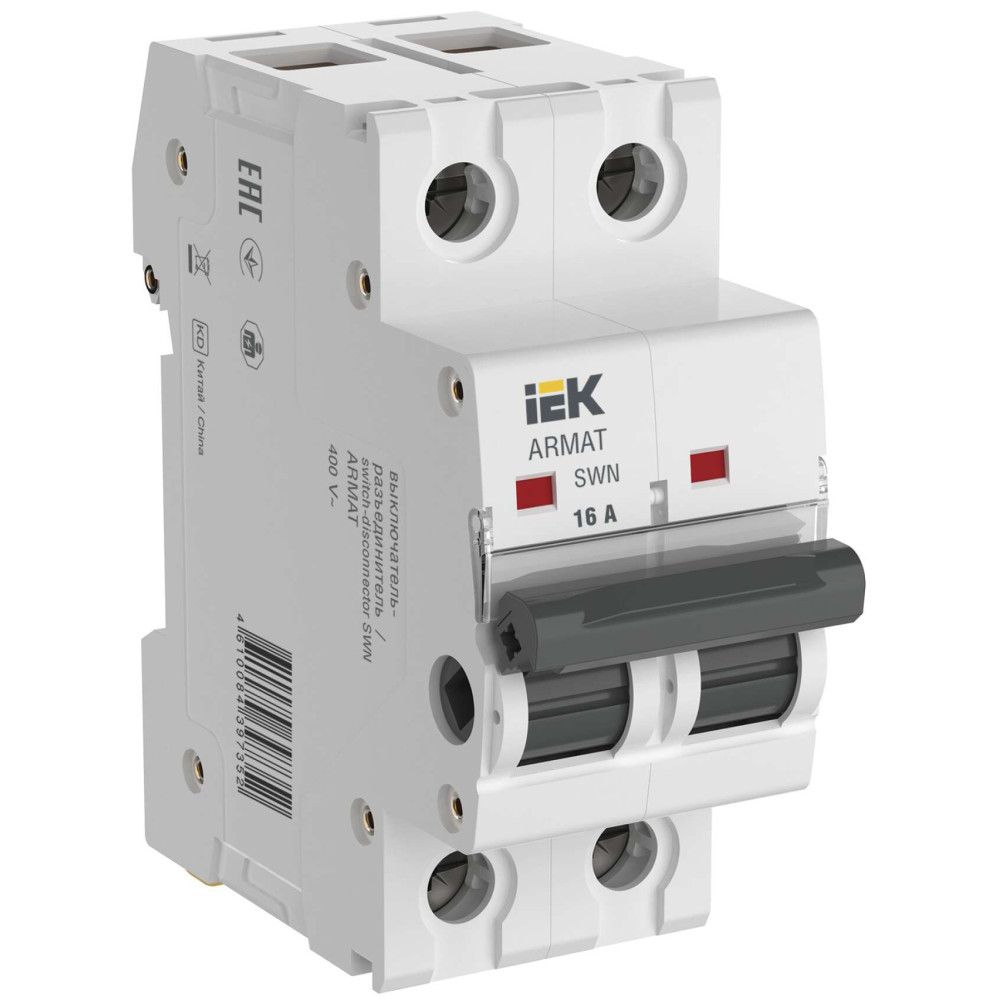

ARMAT Выключатель-разъединитель SWN 2P 16А IEK

AR-SWN-2-016

Описание
Характеристики

Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.

Преимущества

Высокая электрическая и механическая износостойкость.
Специальная площадка для маркировки с защитой от пыли.

Особенности конструкции

Совместимость с поворотной рукояткой RHN за счет специализированных пазов на лицевой и торцевой поверхностях

Индикатор положения контактной группы

Маркировочная площадка с крышкой

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Viklyuchatel_razedinitel_SWN_ARMAT_passp_ru_eng_2.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Отзывы по поставкам продукции от наших партнеров

Класс: Главный выключатель для распред щита (ID: EC001545)

ID	Описание	Значение	Ед. изм.
EF000189	Тип включения или отключения	Выключатель-разъединитель нагрузки
EF000227	Номин ток	16	А
EF001391	Количество полюсов	2
EF000228	Номин раб напряжение	400	В
EF000187	Тип напряжения	Переменный (AC)
IEK_F000993	Угол возможного отклонения в рабочем положении	90	°
IEK_F000992	Относительная влажность воздуха	90%
EF002423	Тип лампы	Не применимо
EF005450	Силовое разъединение - согл DIN VDE 0113	Нет
EF002563	Номин отключающая способность	-	кА
EF005474	Степень защиты - IP	IP20
EF001359	Рабочее положение	Вертикальное
IEK_F000410	Диапазон рабочих температур	-40...50	°C
EF004969	Макс поперечное сечение проводника	35	мм²
IEK_F000572	Номин кратковрем выдерж в течении 1 с ток Icw	1500	А
IEK_F000201	Электр износостойкость	3000	циклов
EF004668	Цвет	Прочее
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
IEK_F000223	Мех износостойкость	10000	циклов
IEK_F000571	Вкл и откл способность	3	I на Ie
IEK_F000573	Момент затяжки винтов контактных зажимов	3.5	нм
EF002950	Ширина по количеству модульных расстояний	2
IEK_F001227	Присоединительная способность контактных зажимов	1...35	мм²

Характеристики

class Главный выключатель для распред щита
Вкл и откл способность 3
Гарантийный срок, Лет 5
Диапазон рабочих температур -40...50
Количество полюсов 2
Макс поперечное сечение проводника 35
Мех износостойкость 10000
Момент затяжки винтов контактных зажимов 3.5
Номин импульсное выдерживаемое напряжение 6
Номин кратковрем выдерж в течении 1 с ток Icw 1500
Номин отключающая способность -
Номин раб напряжение 400
Номин ток 16
Относительная влажность воздуха 90%
Присоединительная способность контактных зажимов 1...35
Рабочее положение Вертикальное
Силовое разъединение - согл DIN VDE 0113 Нет
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип включения или отключения Выключатель-разъединитель нагрузки
Тип лампы Не применимо
Тип напряжения Переменный (AC)
Угол возможного отклонения в рабочем положении 90
Цвет Прочее
Ширина по количеству модульных расстояний 2
Электр износостойкость 3000

В наличии на складе: 141 шт.

600р.

На складе: 141
Код товара: AR-SWN-2-016
Артикул: AR-SWN-2-016
