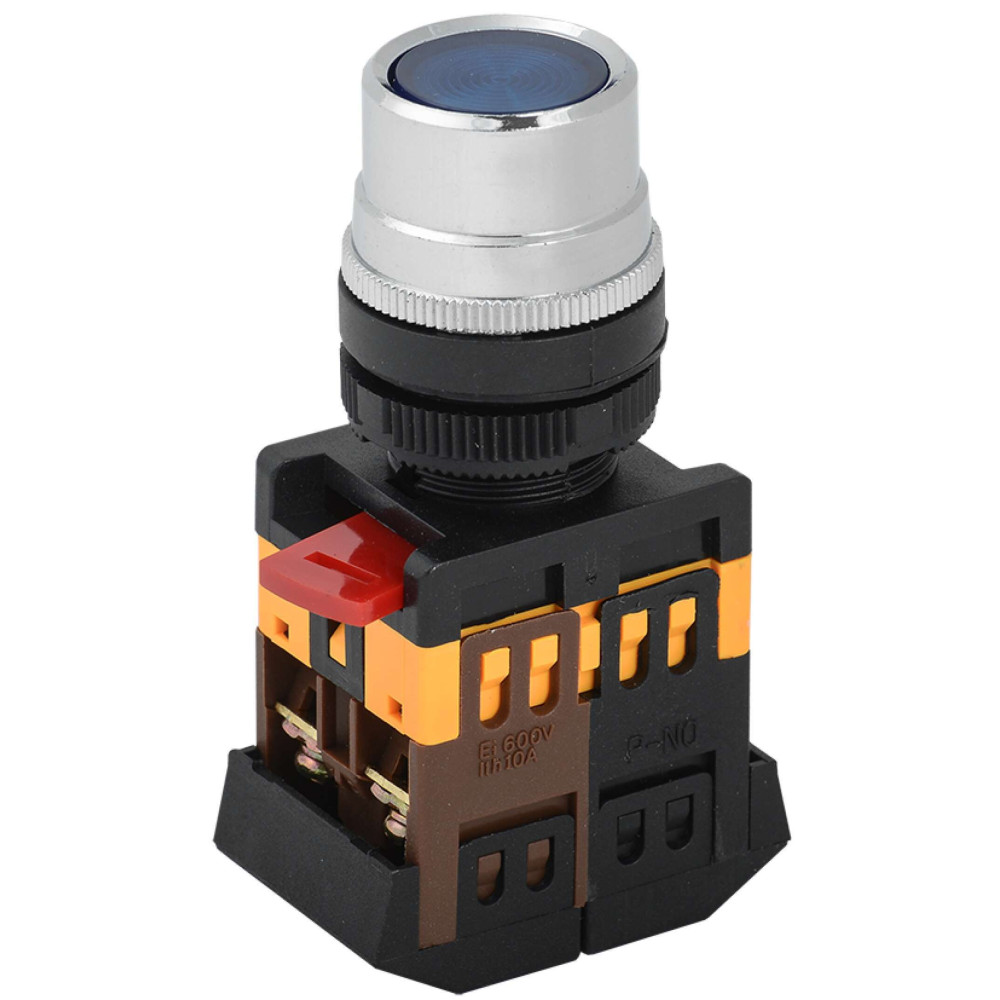

Кнопка ABLF-22 синий d=22мм неон/240В1з+1р IEK

BBT10-ABLF-K07

Описание
Характеристики

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Аналоги: BBT30-11D-3-12-K07

Преимущества

Незначительная стоимость, высокая надежность и простота монтажа.
Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (6000 часов).

Надежная и удобная система крепежа изделия к монтажной панели.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
GENERICA_Knopki_passp_ru-eng_1.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Нажимная кнопка (выкл/перекл) в сборе (ID: EC001028)

ID	Описание	Значение	Ед. изм.
EF000079	Диаметр отверстия	22	мм
EF001407	С возвратной пружиной	Да
EF000198	С сигнальной лампой - индикатором	Да
EF000190	Цвет кнопки	Синий/голубой
EF001546	Тип кнопки	Плоская (-ий)
EF002423	Тип лампы	Неоновая лампа
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
EF007447	Функция переключения с фиксацией	Нет
EF005474	Степень защиты - IP	IP40
EF004565	Ширина открытия	-	мм
EF004778	Высота проёма под измерительный прибор	-	мм
EF006253	Конструкция линзы	Нет
EF001106	Количество нормально закрытых контактов	1
EF001372	Количество управляющих элементов	1
EF000228	Номин раб напряжение	48/120/230/400/660	В
EF001142	С возможностью подсветки	Да
EF008255	Кол-во нормально замкнутых - НЗ контактов	1
EF003961	Тип подключения	Винтовое соединение
EF000227	Номин ток	0,6 ... 10	А
EF001105	Количество нормально открытых контактов	1
EF006522	Напряжение питания лампы	230	В
EF002950	Ширина по количеству модульных расстояний	-
EF008256	Кол-во норм разомкнутых - НО контактов	1

Характеристики

class Нажимная кнопка (выкл/перекл) в сборе
Высота проёма под измерительный прибор -
Гарантийный срок, Лет 5
Диаметр отверстия 22
Кол-во норм разомкнутых - НО контактов 1
Кол-во нормально замкнутых - НЗ контактов 1
Количество нормально закрытых контактов 1
Количество нормально открытых контактов 1
Количество управляющих элементов 1
Конструкция линзы Нет
Напряжение питания лампы 230
Номин раб напряжение 48/120/230/400/660
Номин ток 0,6 ... 10
С возвратной пружиной Да
С возможностью подсветки Да
С сигнальной лампой - индикатором Да
Степень защиты - IP IP40
Тип кнопки Плоская (-ий)
Тип лампы Неоновая лампа
Тип напряжения Перемен./постоян. (AC/DC)
Тип подключения Винтовое соединение
Функция переключения с фиксацией Нет
Цвет кнопки Синий/голубой
Ширина открытия -
Ширина по количеству модульных расстояний -

В наличии на складе: 915 шт.

495р.

На складе: 915
Код товара: BBT10-ABLF-K07
