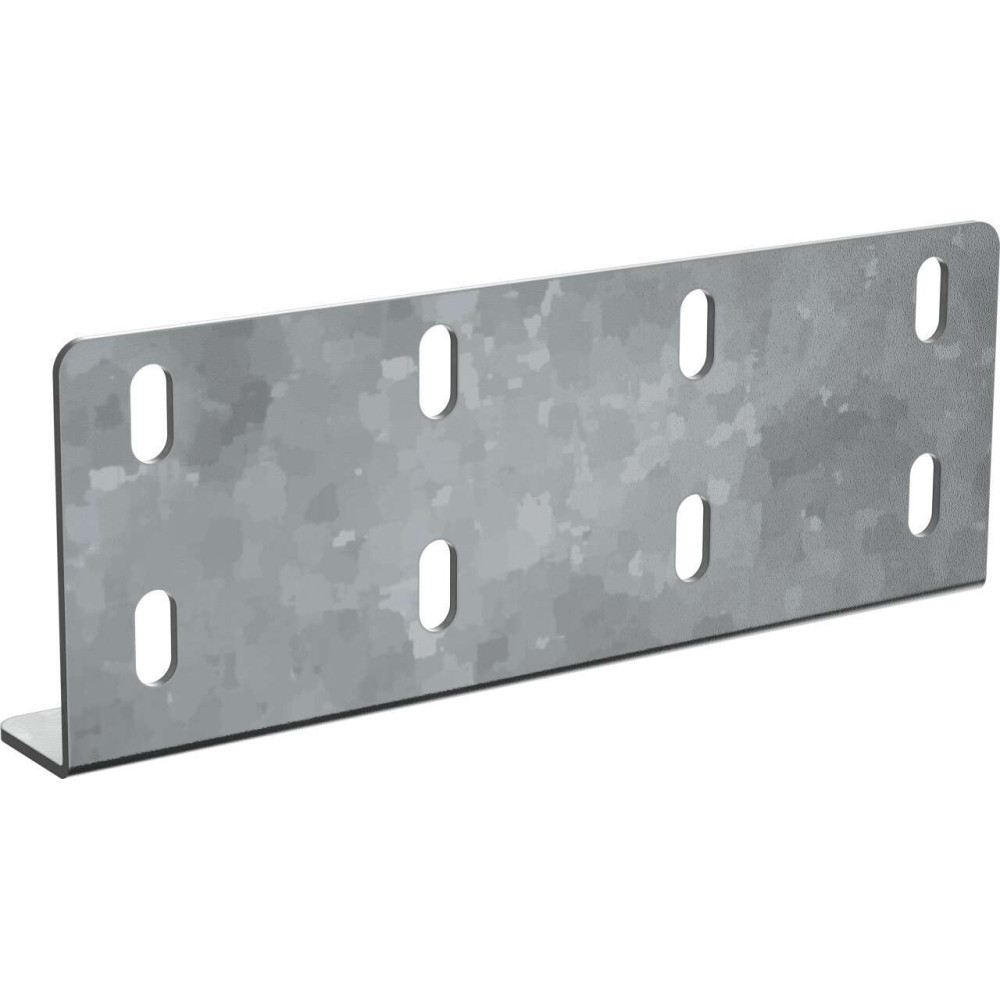

Пластина соединительная усиленная h=100мм 2,0мм HDZ IEK
29671-CLM50D-PSU-100-20-HDZ
Пластина соединительная усиленная обеспечивает надежное соединение лотков при повышенных нагрузках.
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
- Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip - STEP-формат
Пластина соединительная усил. h=100мм 2,0мм IEK.step - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf
Информационные материалы
Характеристики
- class Соединитель для кабельного лотка
- Вертикал-поворотный или шарнирный Да
- Вес 0,29
- Вид или марка материала Сталь оцинкованная
- Высота 100
- Гарантийный срок, Лет 3
- Горизонт-поворотный или шарнирный Да
- Длина 180
- Защитное покрытие поверхности Покрытие методом горячего погружения
- Класс стойкости к коррозии 6
- Материал Сталь
- Модель или исполнение Соединитель продольный (пластина)
- Монтажная температура -50...40
- Нержавеющая сталь травлёная Нет
- Номер цвета RAL 7047
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Нет
- Подходит для лотка высотой 100
- Подходит для лотка шириной 50...600
- Подходит для обеспеч целостности цепи Да
- Подходит для проволоки проволочного лотка -
- Подходит для проволочного лотка Нет
- Тип соединения Винтовой разъем
- Толщина металла 2,0
- Толщина цинкового покрытия 55
- Цвет Светло-серый
- Ширина 67
В наличии на складе: Ожидается поступление
1050р.
- Ожидается поступление
- Код товара: CLM50D-PSU-100-20-HDZ
- Артикул: 29671-CLM50D-PSU-100-20-HDZ
