ОформитьРеле РТИ-5369 электротепловое 55-80А IEK
DRT50-0055-0080
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Соответствуют требованиям ГОСТ Р 50030.2.
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.
- Широкий ассортимент.
Особенности конструкции
Наличие кнопки "ТЕСТ" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.
Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.
Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.
О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.
Возможность принудительной остановки контактора.
Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж.
Документация
Сертификаты
Паспорта и РЭ

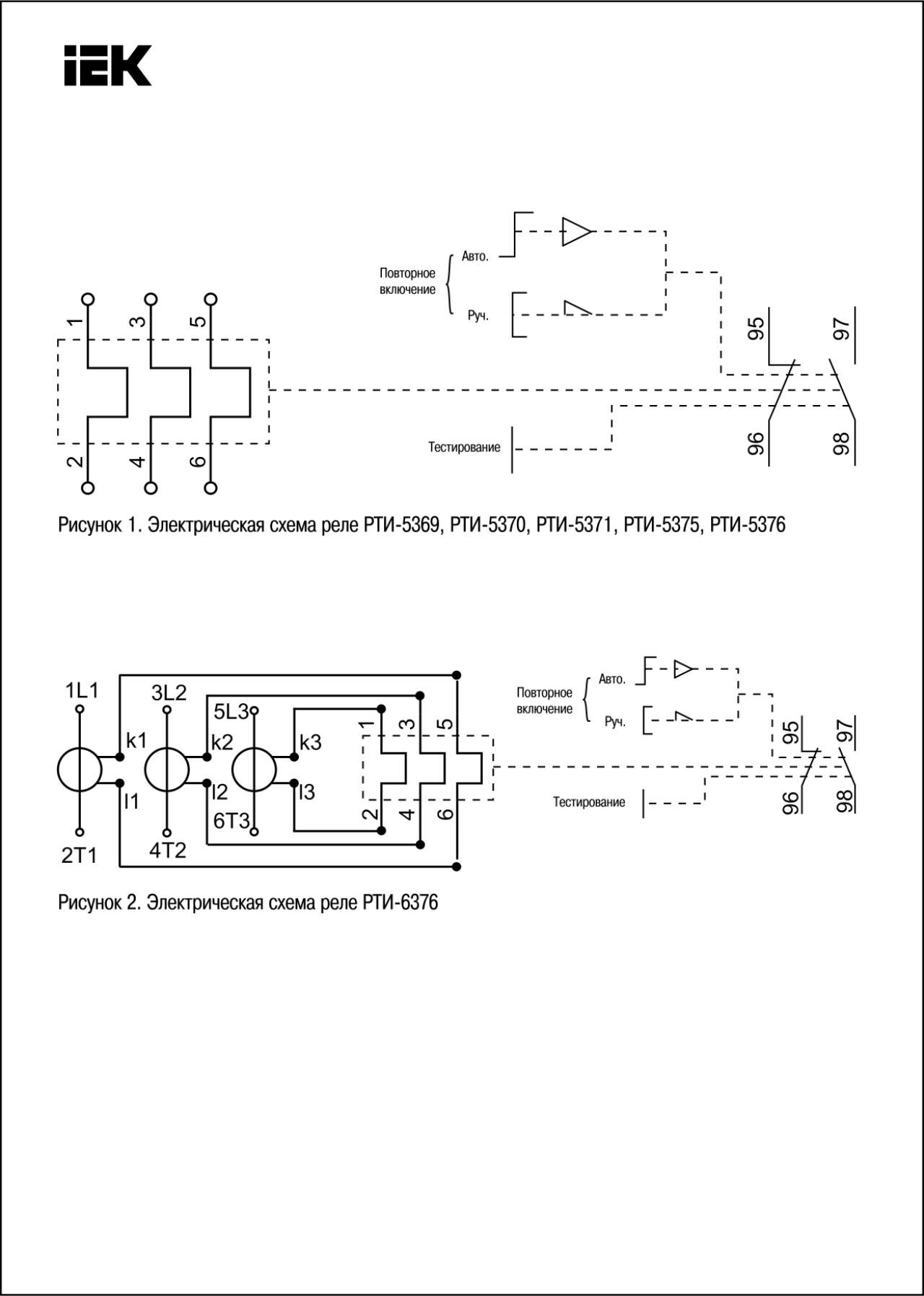

Схемы подключения

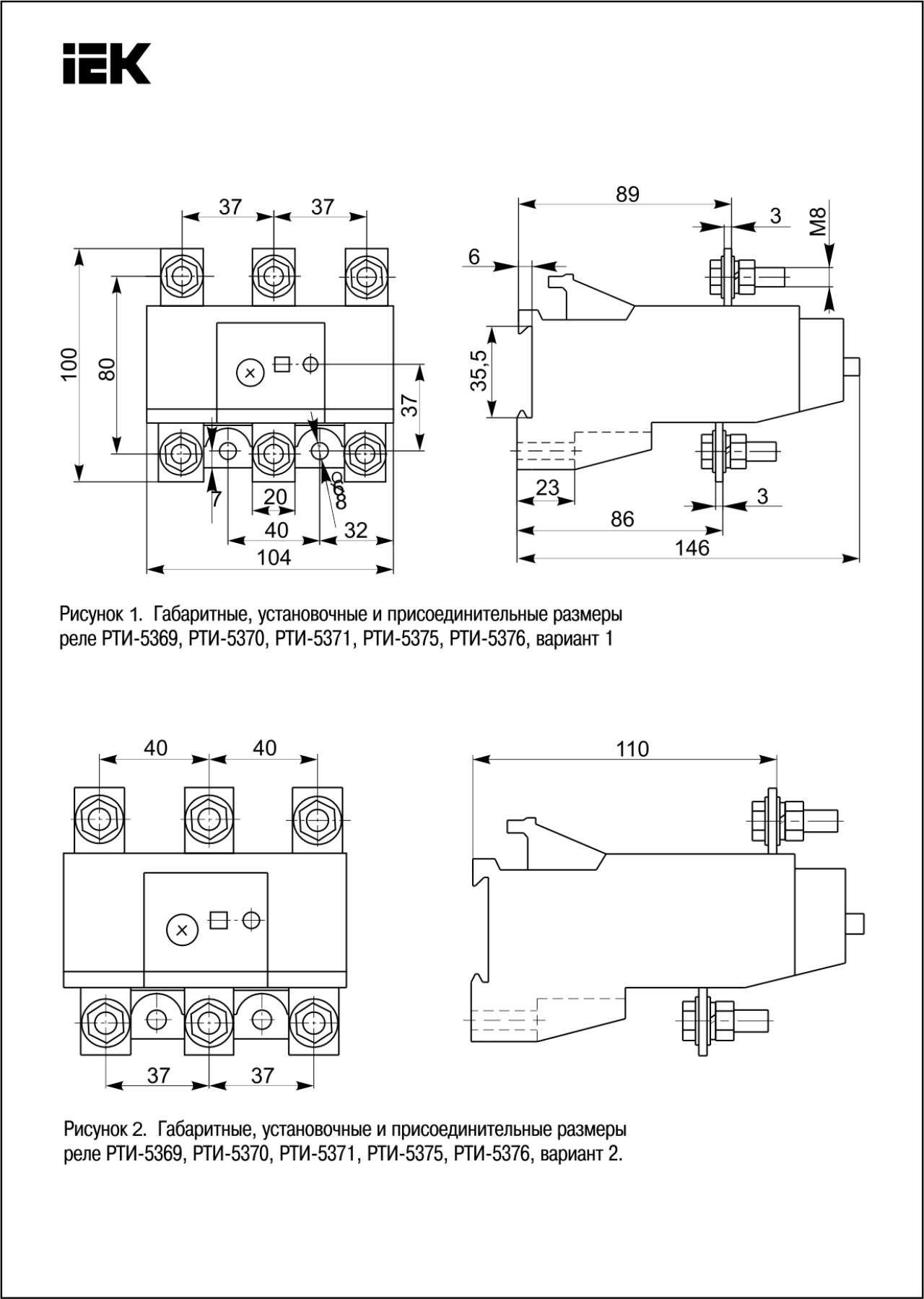

Дополнительные изображения
Характеристики
- class Тепловое перегрузочное реле
- Вес ≤ 0,9
- Высота 100.0
- Гарантийный срок, Лет 5
- Гибкий кабель 1 или 2 провода-доп конт 1-4
- Гибкий кабель с наконечником 1 пров-доп конт 1-4
- Гибкий кабель с наконечником 2 пров-доп конт 1-2,5
- Глубина 146.0
- Доп конт - Момент затяжки 1.5
- Класс защиты Класс 10
- Климатическое исполнение У3
- Кол-во вспомогат норм замкнутых-НЗ конт 1
- Кол-во вспомогат норм разомкнутых-НО конт 1
- Количество полюсов 3
- Макс момент затяжки зажимов главн цепи 15
- Номин импульсное напряжение 8
- Номин напряжение изоляции Ui 1000
- Номин раб напряжение 230; 400; 660
- Рабочая частота 0-400
- Регулируемый диапазон тока 55...80
- Температура эксплуатации от -25 до +55
- Тип монтажа Непосредственный монтаж / одиночное расположение
- Тип подключения силовой электрич цепи Винтовое соединение
- Ток предохранителя aM 80
- Ток предохранителя qG 125.0
- Ширина 104.0
В наличии на складе: 95 шт.
5150р.
- На складе: 95
- Код товара: DRT50-0055-0080
- Артикул: DRT50-0055-0080
