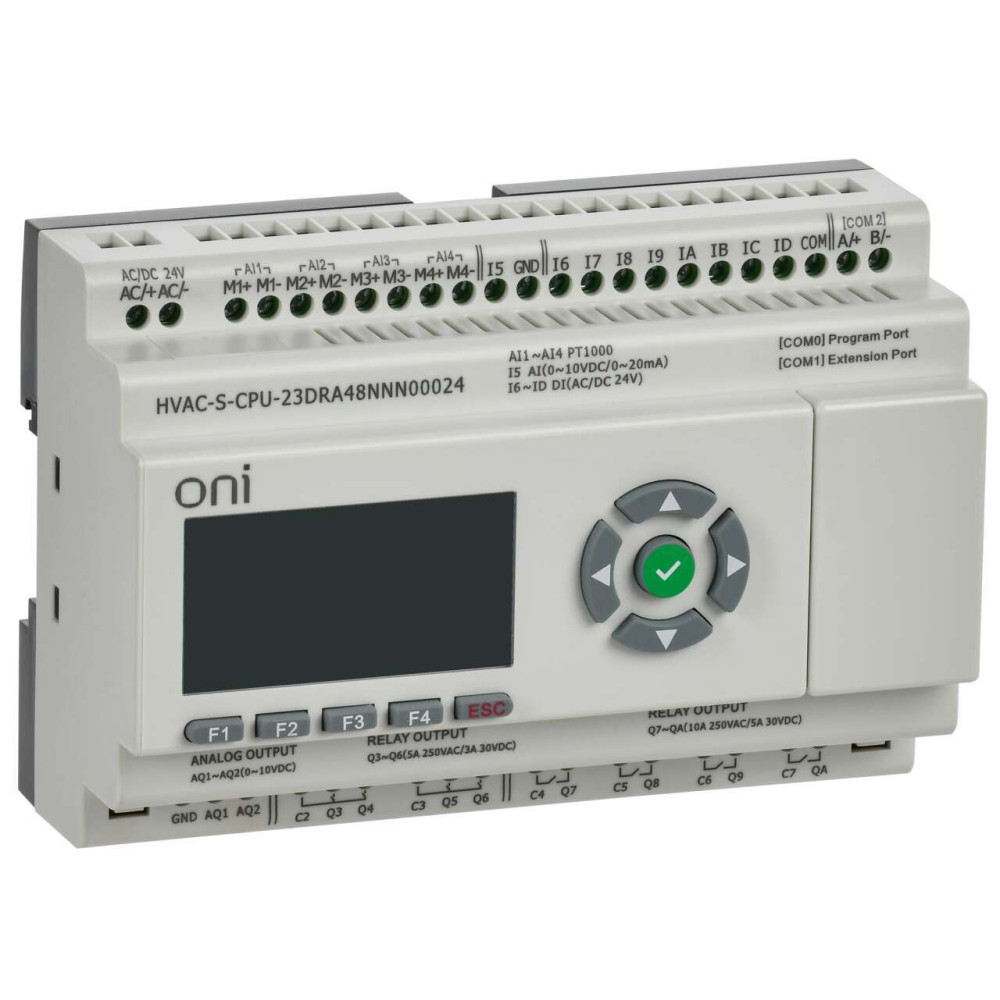

ПЛК HVAC S ЦПУ 8DI 8DO 1AI 4PT 2AO LED дисплей RS485 24В DC Расширяемая версия ONI

HVAC-S-CPU23DRA48NNN00024

Описание
Характеристики

Модуль ЦПУ микро ПЛК ONI с возможностью расширения количества каналов ввода-вывода и коммуникаций с помощью модулей расширения ONI PLR-S. С интегрированным полнофункциональным экраном, 8 дискретными входами, 8 релейными выходами, 1 аналоговым входом (0...20 мА, 0...10 В DC), 4 температурными входами Pt1000, 2 аналоговыми выходами (0...10 В DC). Интегрирован интерфейс RS485 с поддержкой Modbus RTU/ASCII. Напряжение питания 24В AC/DC.

Преимущества

Возможность подключения модулей входов и выходов.
Универсальный набор IO для ОВК.
Оптимальный набор функционала + экономичная модель.
Монтаж на DIN-рейку.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ONI_PLC_OVIK_HVAC_S_passp_mult_2.pdf

Дополнительные изображения

listovka_ONI_HVAC-S.pdf

Модели для проектировщиков

Программное обеспечение

ONI PLR Studio v3.4.5.7

Класс: Модуль центрального процессора ПЛК (ID: EC000236)

ID	Описание	Значение	Ед. изм.
EF002991	Тип питающего напряжения	Перемен./постоян. (AC/DC)
EF007534	Напряжение питания постоян тока - DC	22...28	В
EF007532	Напряжение питания 50 Гц перемен тока-AC	24	В
EF001995	Количество аналог выходов	2
EF001994	Количество аналог входов	5
EF001992	Количество цифров входов	8
EF001993	Количество цифров выходов	8
EF000458	С дисплеем	Да
EF003021	Количество HW-интерфейсов RS-232	1
EF003023	Количество HW-интерфейсов RS-485	1
EF003050	Поддержка протокола TCP или IP	Нет
EF003057	Поддержка протокола MODBUS	Да
EF003052	Поддержка протокола PROFIBUS	Нет
EF003053	Поддержка протокола CAN	Нет
EF003055	Поддержка протокола KNX	Нет
EF007178	Радиостандарт Bluetooth	Нет
EF007179	Радиостандарт WLAN 80211	Нет
EF008523	Радиостандарт GPRS	Нет
EF008524	Радиостандарт GSM	Нет
EF007525	Поддержка протокола PROFINET IO	Нет
EF003997	Категория взрывобезопасности по газу	Нет
EF007520	Поддержка протокола DeviceNet Safety	Нет
EF003059	Поддержка протокола DeviceNet	Нет
EF006657	Поддержка протокола SERCOS	Нет
EF003972	Возможность монтажа на рейку	Да
EF004141	Дополнит исполннение - EX ia	Нет
EF000010	Модель или исполнение	Модульный
EF007018	Возможна сборка на полках или стойках	Нет
EF002997	Объем памяти	8,192	кБайт
EF004118	Системное комплектующее	Нет
EF003998	Категория взрывобезопасности по пыли	Нет
EF003029	Возможна дополнит память	Нет
EF003028	С оптическим интерфейсом	Нет
EF003051	Поддержка протокола ASI	Нет
EF008525	Радиостандарт UMTS	Нет
EF000040	Высота	90	мм
EF003017	Поддержка протокола LON	Нет
EF007519	Поддержка AS-Interface Safety at Work	Нет
EF007527	Поддержка протокола SafetyBUS p	Нет
EF003060	Поддержка протокола SUCONET	Нет
EF003058	Поддержка протокола Data-Highway	Нет
EF007521	Поддержка протокола EtherNet или IP	Нет
EF007020	Крепление на стену-непосредств монтаж	Да
EF000049	Глубина	58	мм
EF003156	Дублирование	Нет
EF003062	Поддержка протокола других шинных систем	Да
EF007016	Возможна установка спереди	Нет
EF001597	Подходит для функций безопасности	Нет
EF000008	Ширина	133	мм
EF006662	Поддержка протокола INTERBUS-Safety	Нет
EF003054	Поддержка протокола INTERBUS	Нет
EF007526	Поддержка протокола PROFIsafe	Нет
EF007522	Поддержка протокола Foundation Fieldbus	Нет
EF007348	Количество релейных выходов	8
EF007524	Поддержка протокола PROFINET CBA	Нет

Характеристики

class Модуль центрального процессора ПЛК
Возможна дополнит память Нет
Возможна сборка на полках или стойках Нет
Возможна установка спереди Нет
Возможность монтажа на рейку Да
Высота 90
Гарантийный срок, Лет 1
Глубина 58
Дополнит исполннение - EX ia Нет
Дублирование Нет
Категория взрывобезопасности по газу Нет
Категория взрывобезопасности по пыли Нет
Количество HW-интерфейсов RS-232 1
Количество HW-интерфейсов RS-485 1
Количество аналог входов 5
Количество аналог выходов 2
Количество релейных выходов 8
Количество цифров входов 8
Количество цифров выходов 8
Крепление на стену-непосредств монтаж Да
Модель или исполнение Модульный
Напряжение питания 50 Гц перемен тока-AC 24
Напряжение питания постоян тока - DC 22...28
Объем памяти 8,192
Поддержка AS-Interface Safety at Work Нет
Поддержка протокола ASI Нет
Поддержка протокола CAN Нет
Поддержка протокола Data-Highway Нет
Поддержка протокола DeviceNet Нет
Поддержка протокола DeviceNet Safety Нет
Поддержка протокола EtherNet или IP Нет
Поддержка протокола Foundation Fieldbus Нет
Поддержка протокола INTERBUS Нет
Поддержка протокола INTERBUS-Safety Нет
Поддержка протокола KNX Нет
Поддержка протокола LON Нет
Поддержка протокола MODBUS Да
Поддержка протокола PROFIBUS Нет
Поддержка протокола PROFINET CBA Нет
Поддержка протокола PROFINET IO Нет
Поддержка протокола PROFIsafe Нет
Поддержка протокола SafetyBUS p Нет
Поддержка протокола SERCOS Нет
Поддержка протокола SUCONET Нет
Поддержка протокола TCP или IP Нет
Поддержка протокола других шинных систем Да
Подходит для функций безопасности Нет
Радиостандарт Bluetooth Нет
Радиостандарт GPRS Нет
Радиостандарт GSM Нет
Радиостандарт UMTS Нет
Радиостандарт WLAN 80211 Нет
С дисплеем Да
С оптическим интерфейсом Нет
Системное комплектующее Нет
Тип питающего напряжения Перемен./постоян. (AC/DC)
Ширина 133
