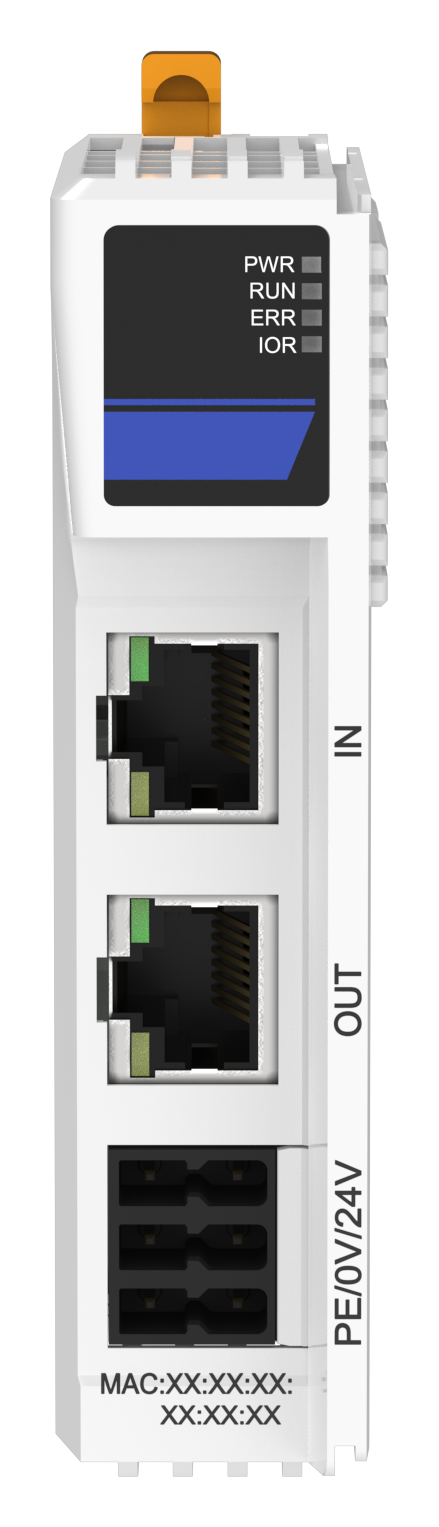

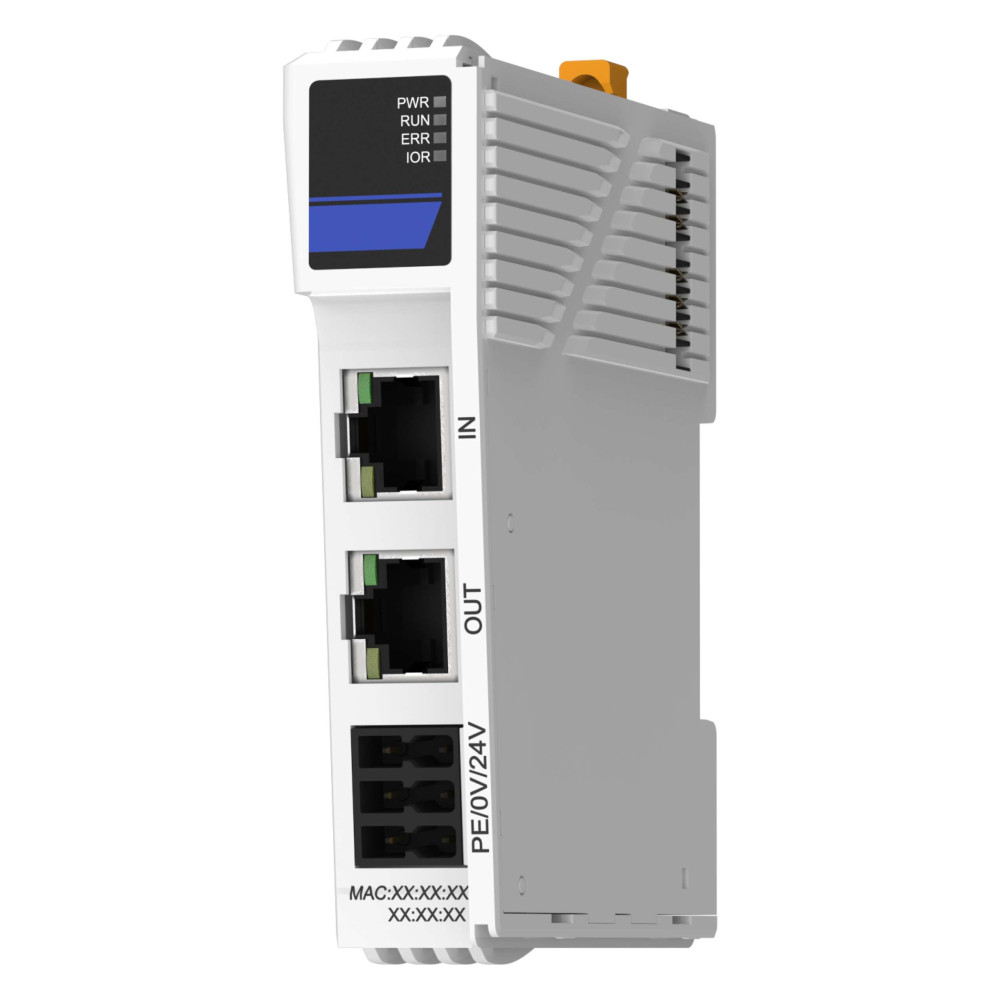

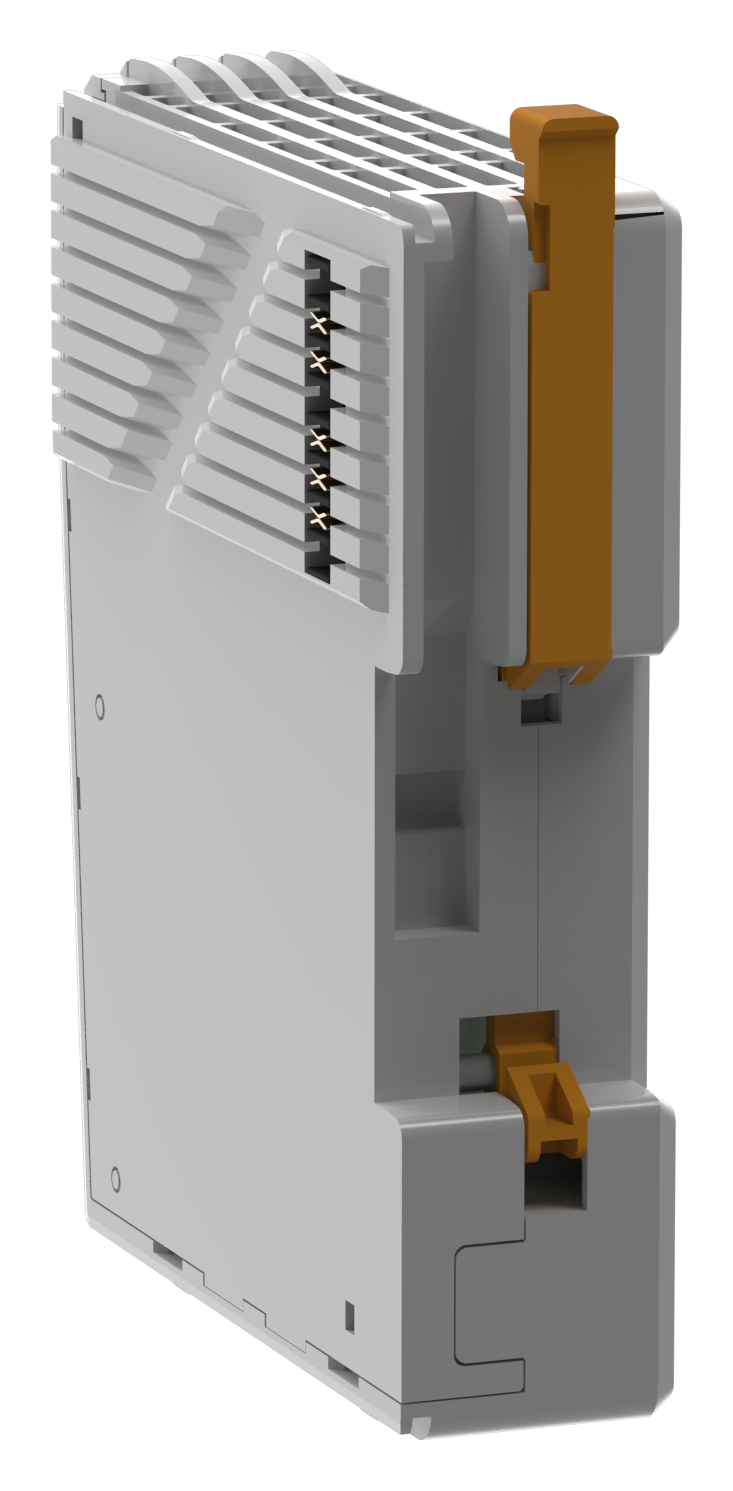

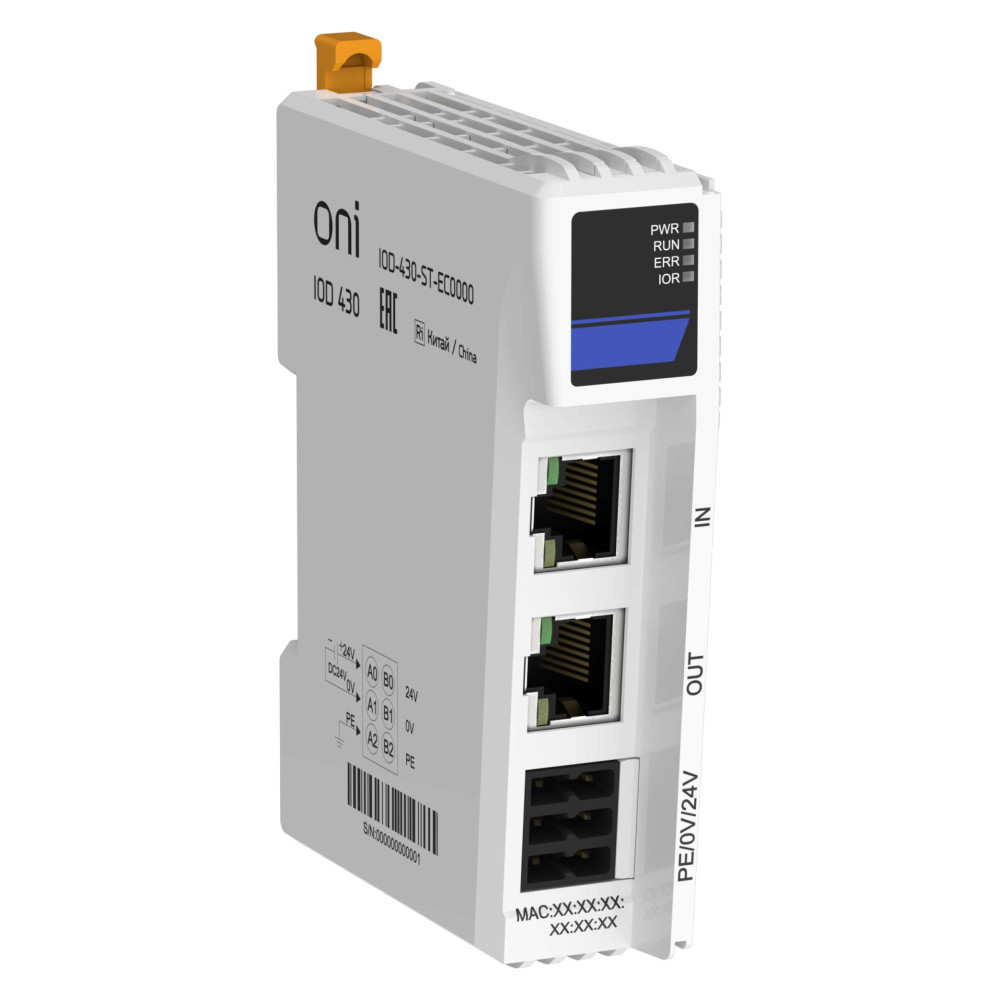

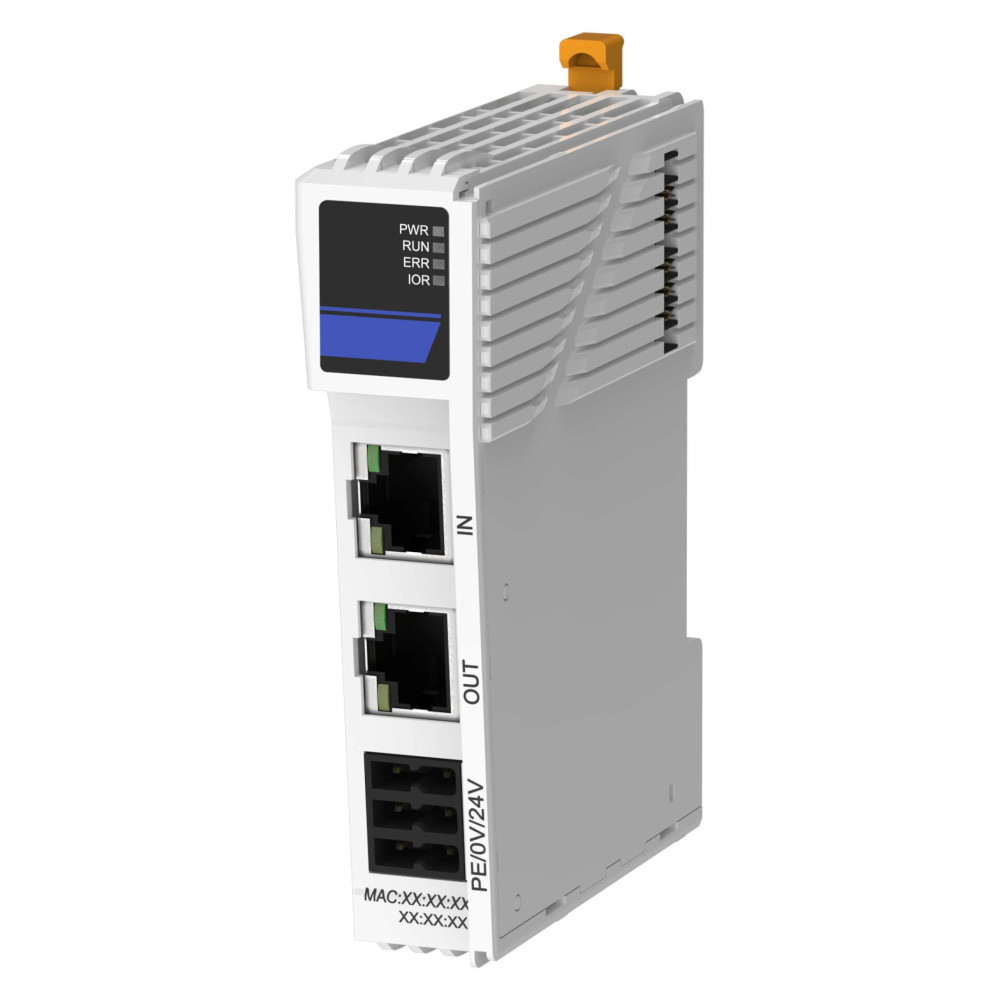

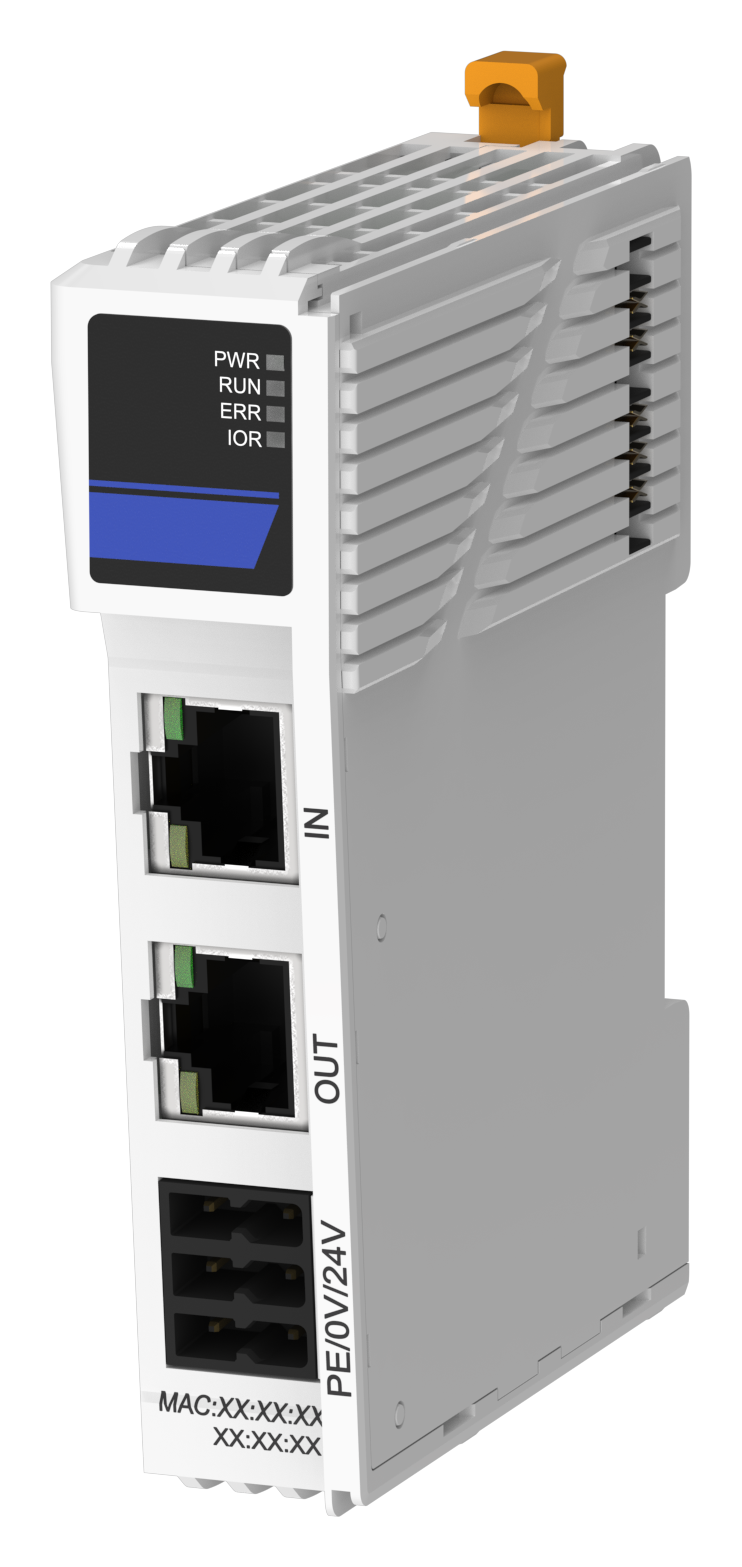

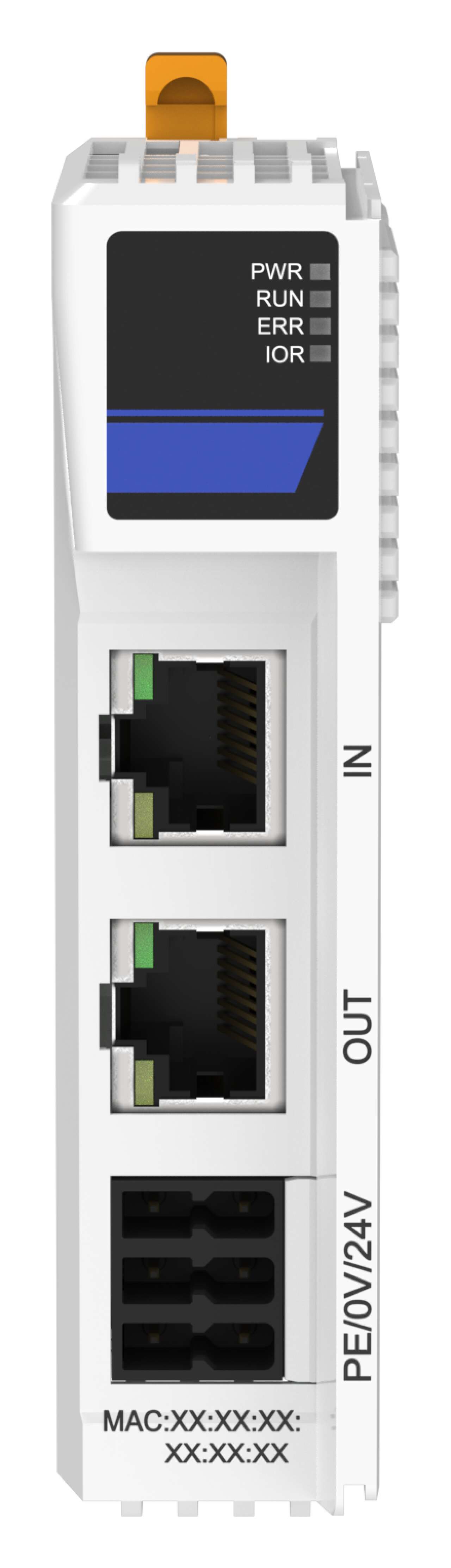

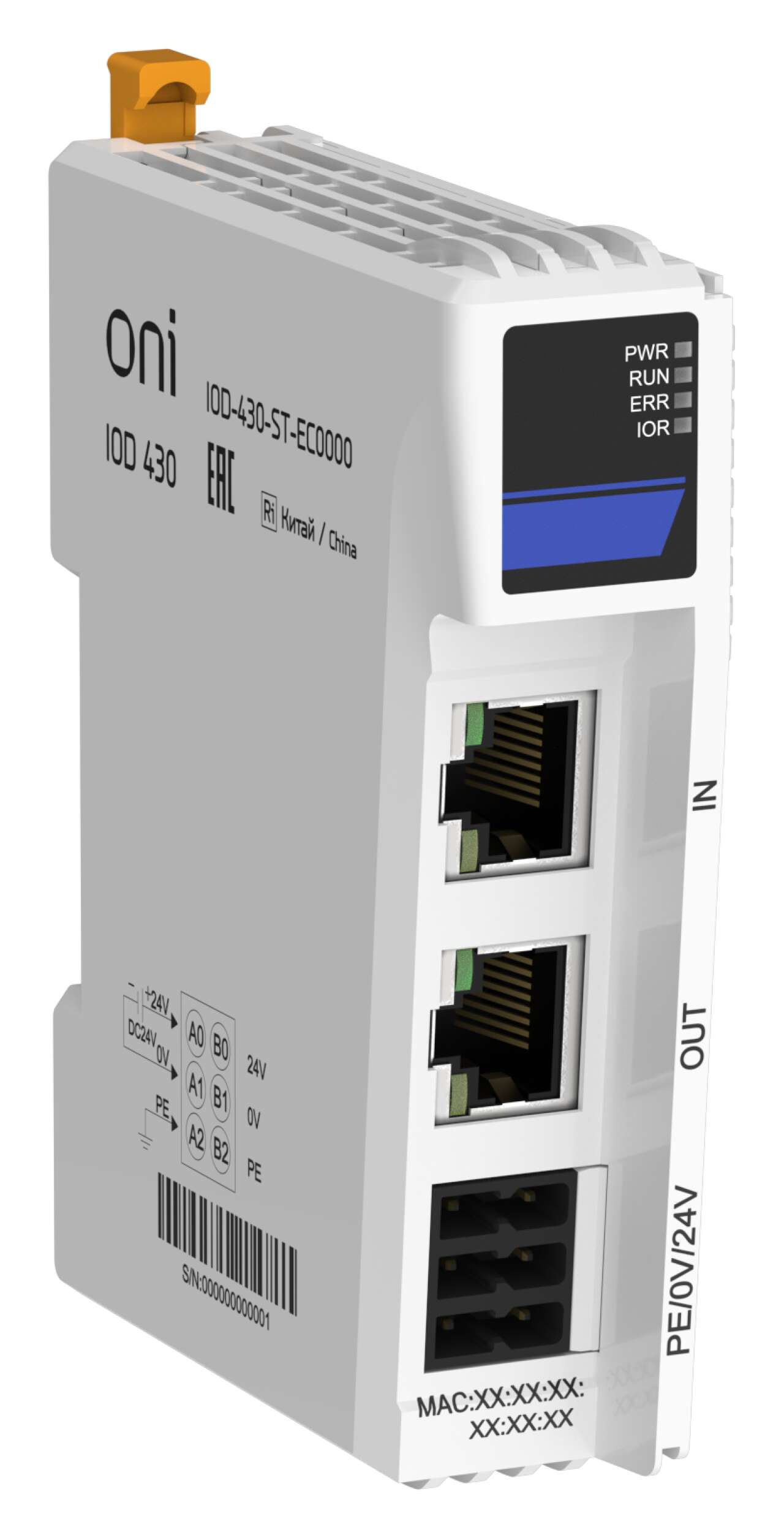

IOD 430 Набор модулей EtherCAT ONI
130073-IOD-430-ST-EC0000

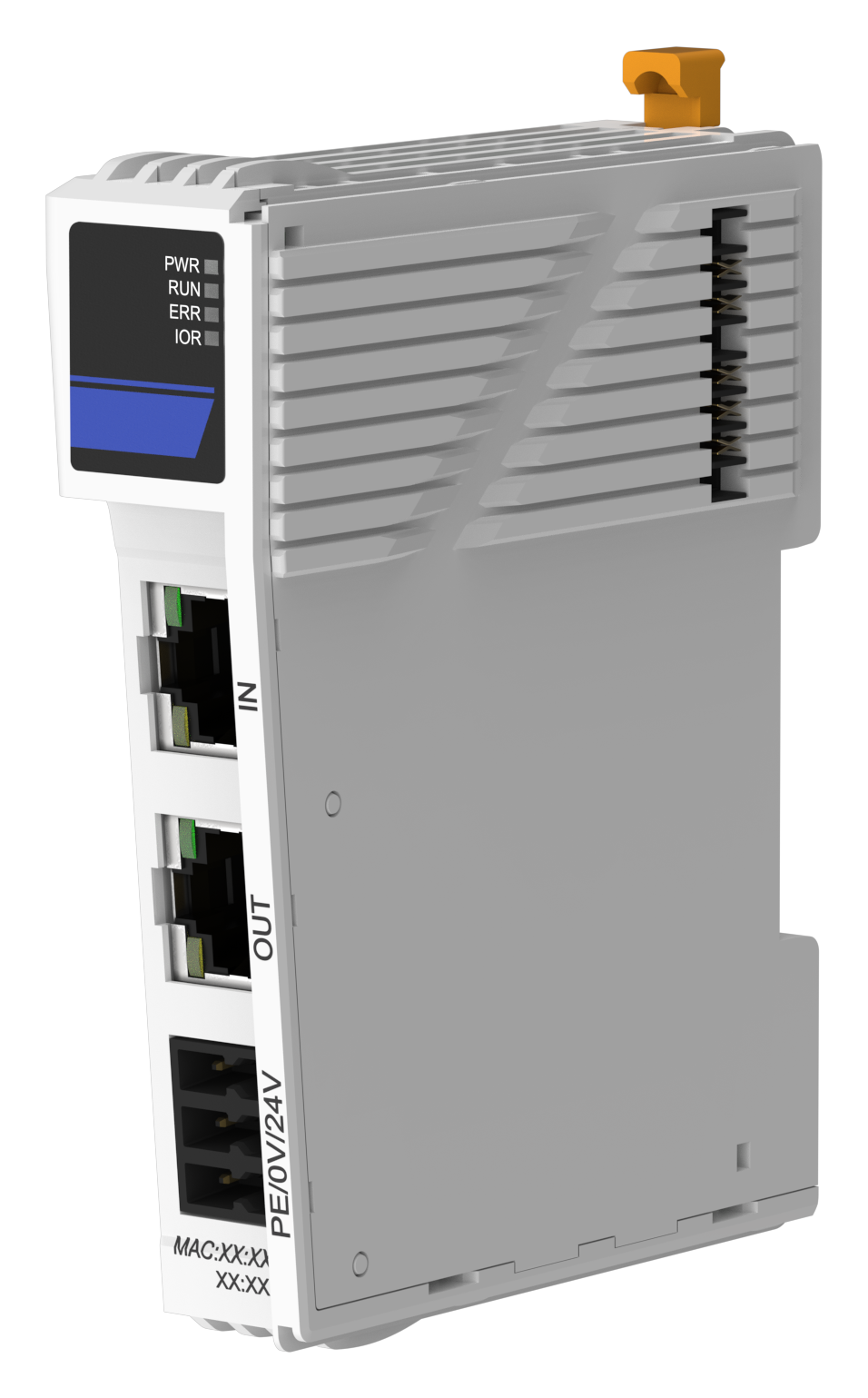

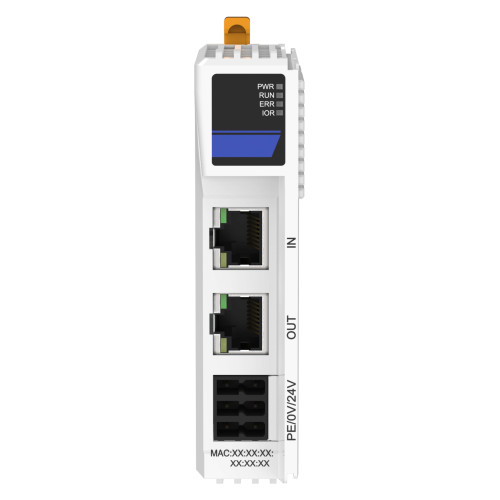

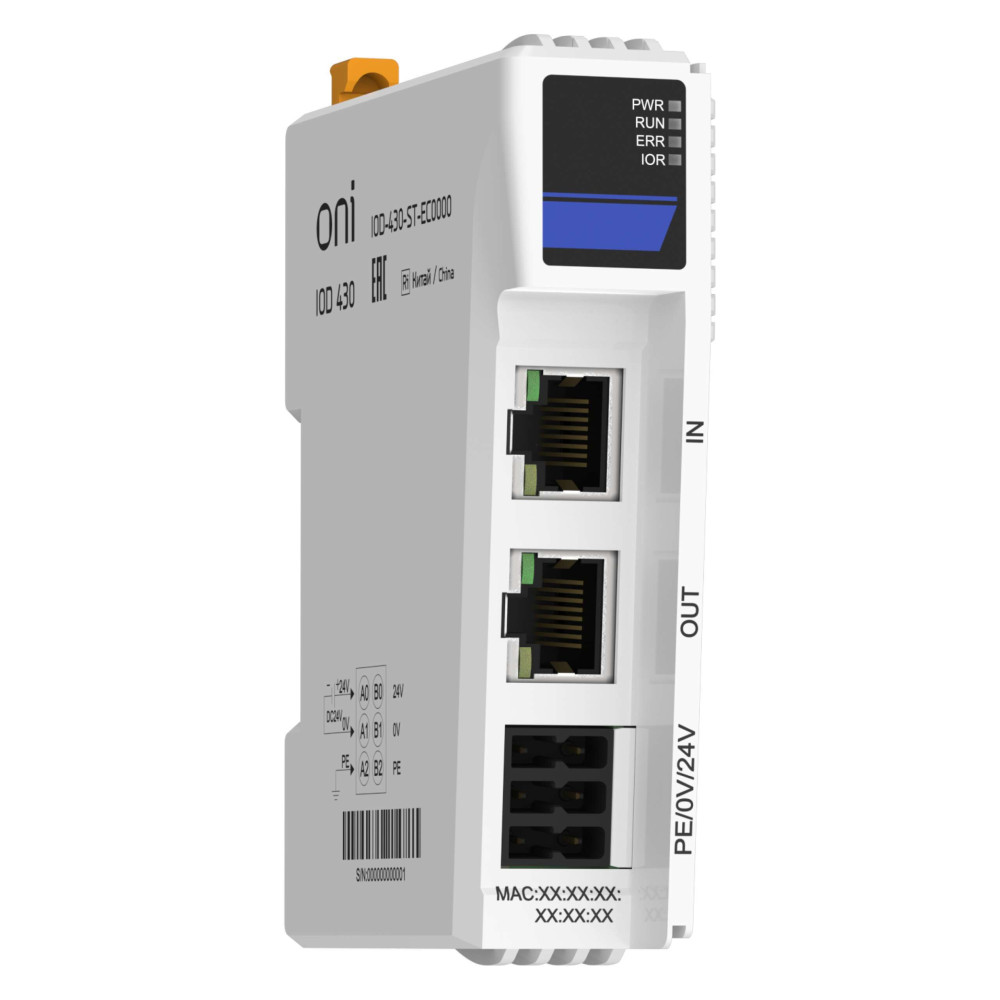

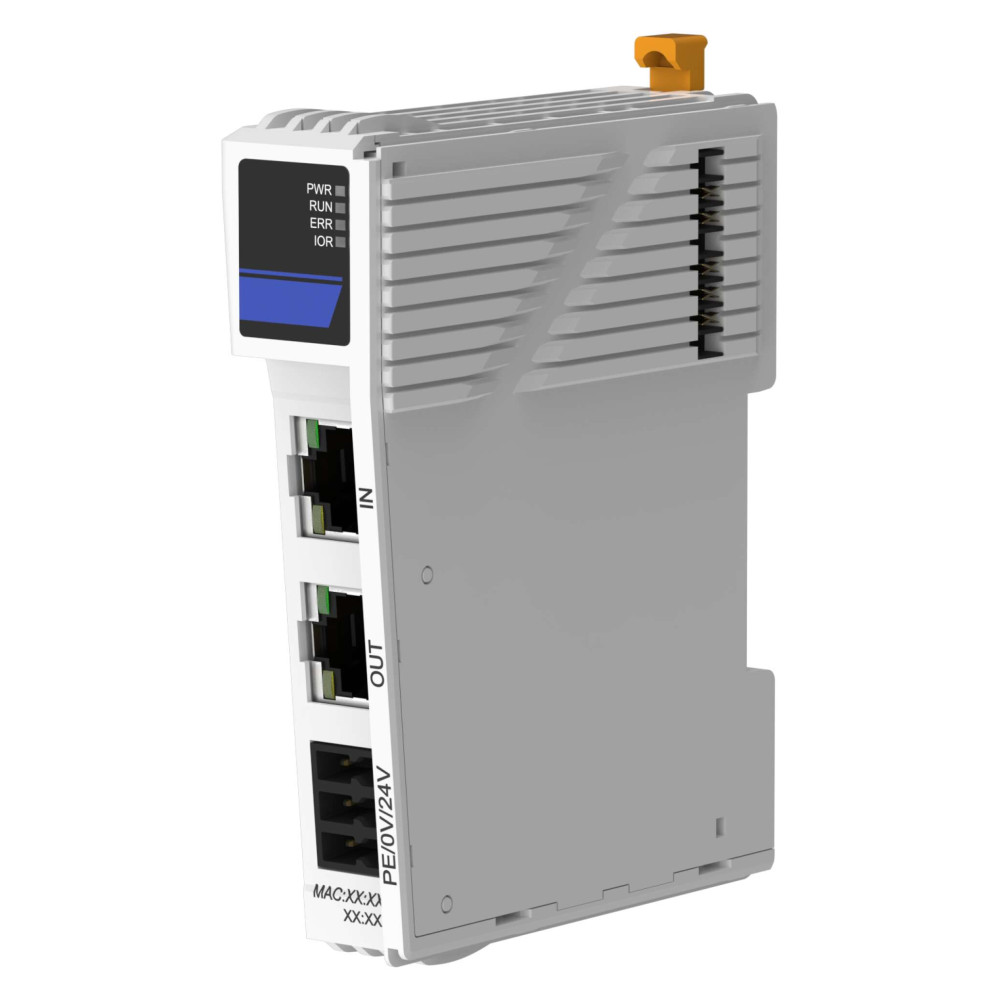

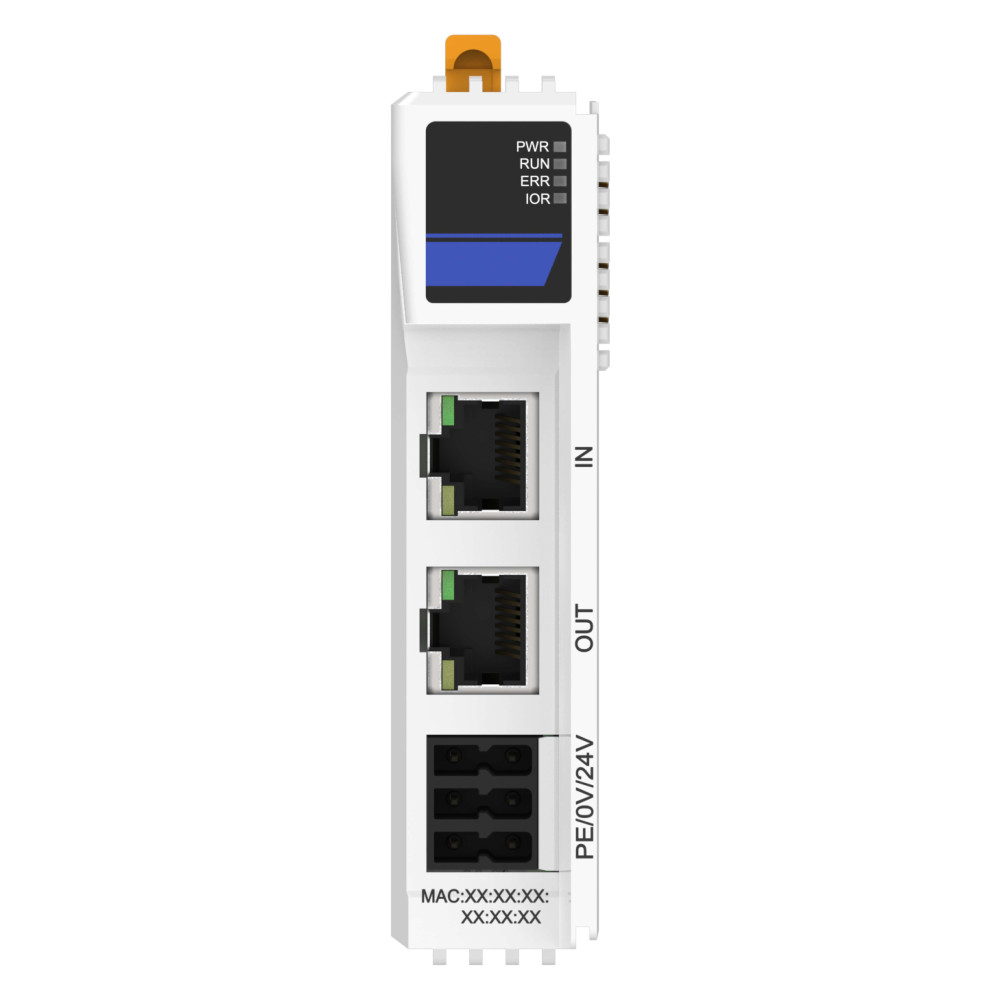

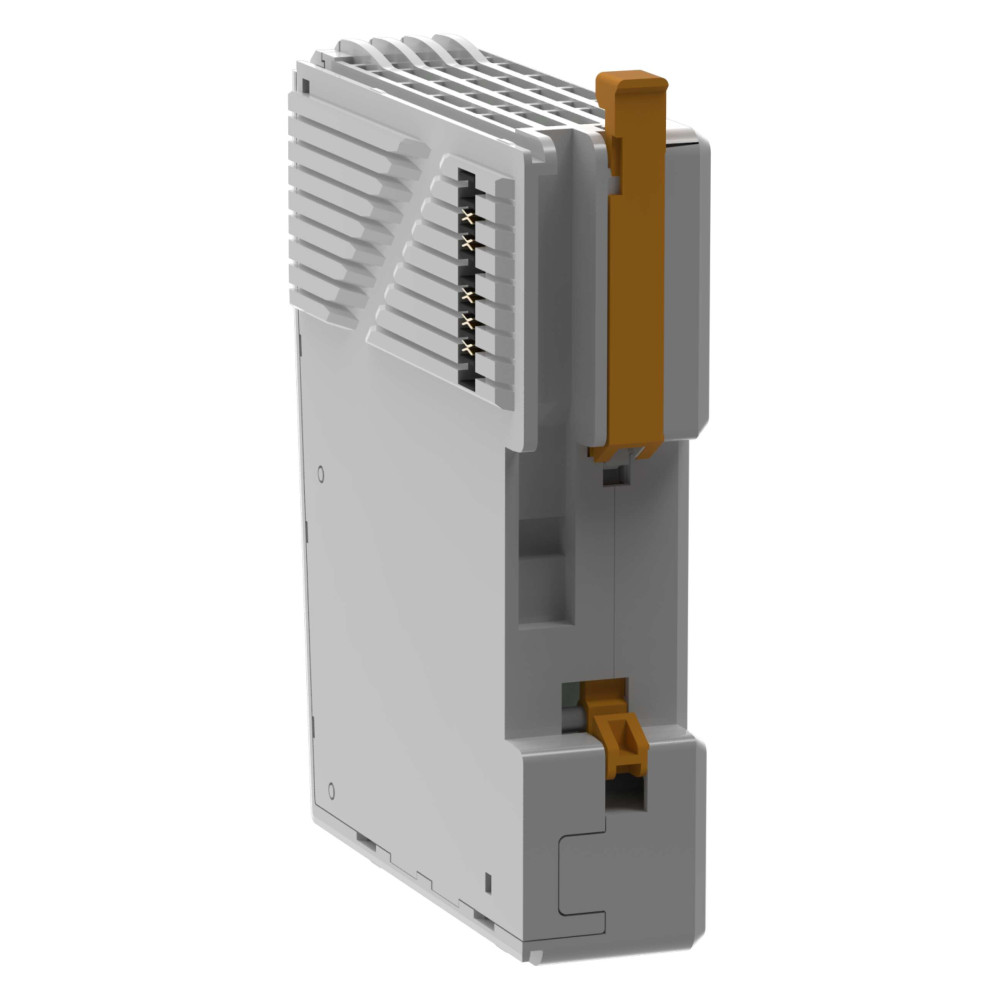

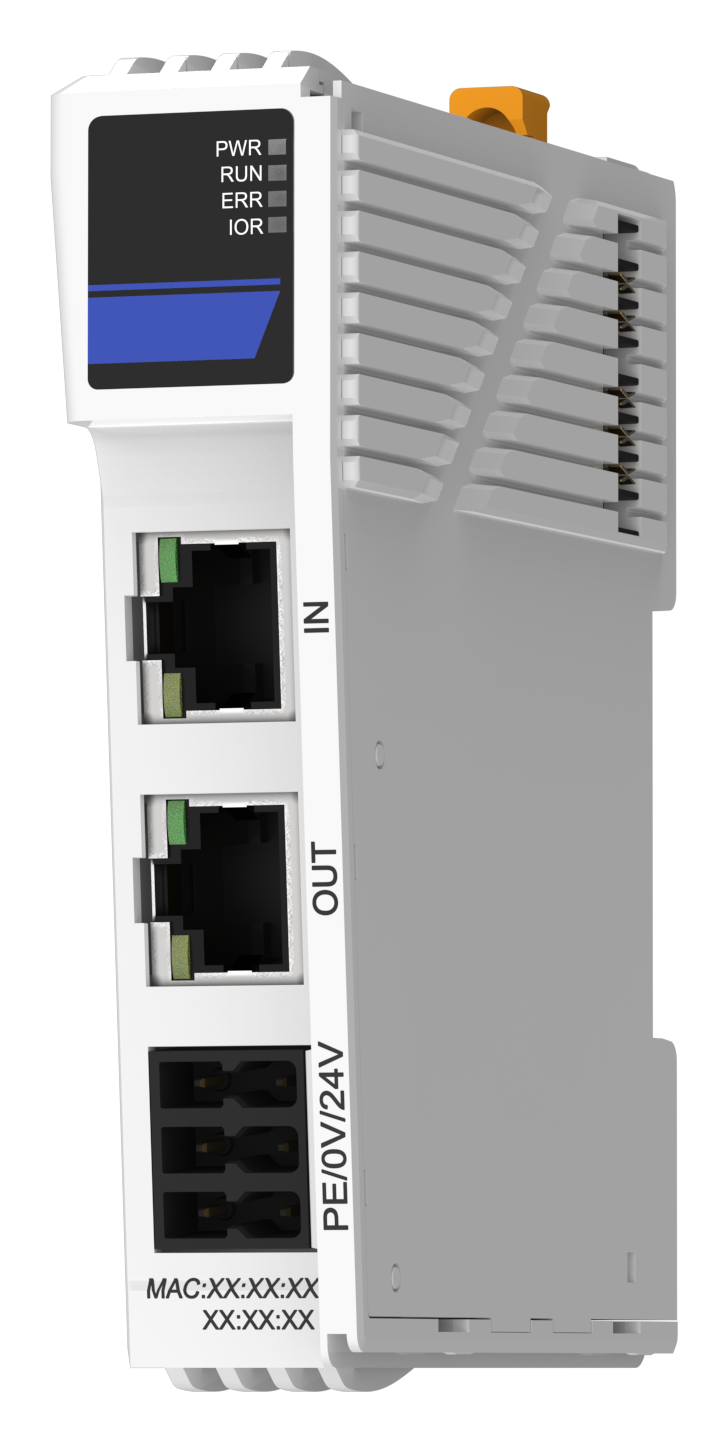

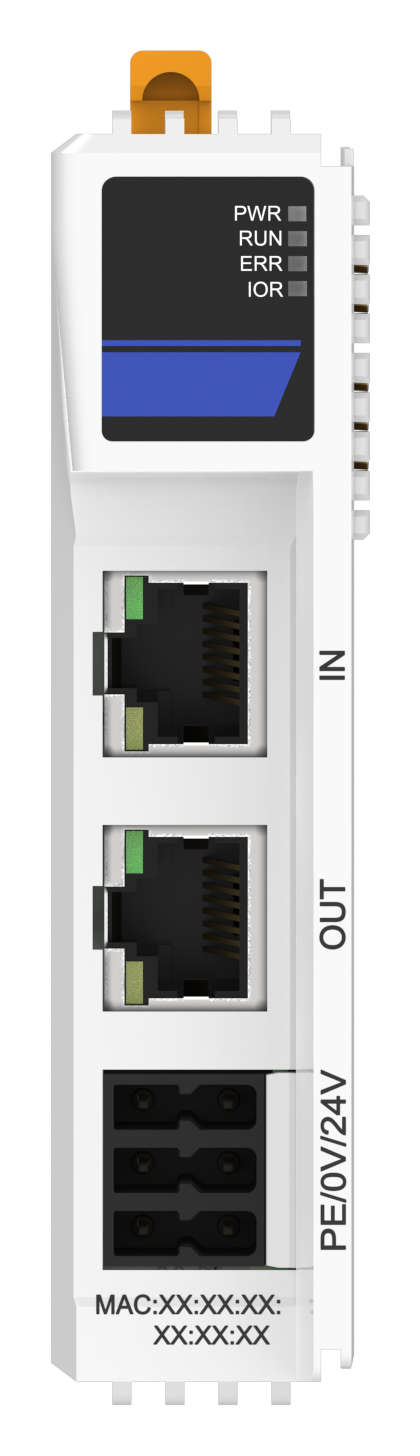

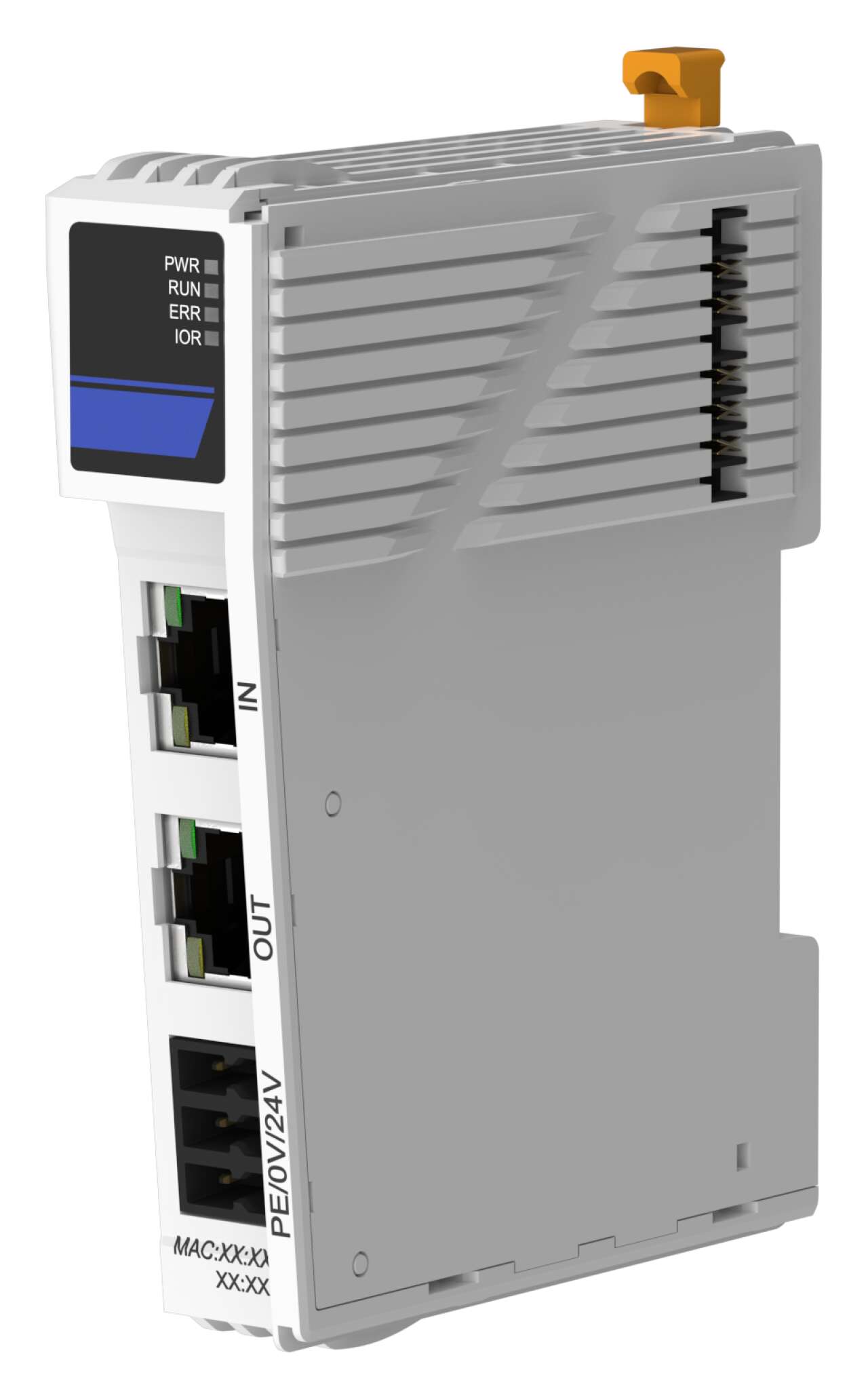

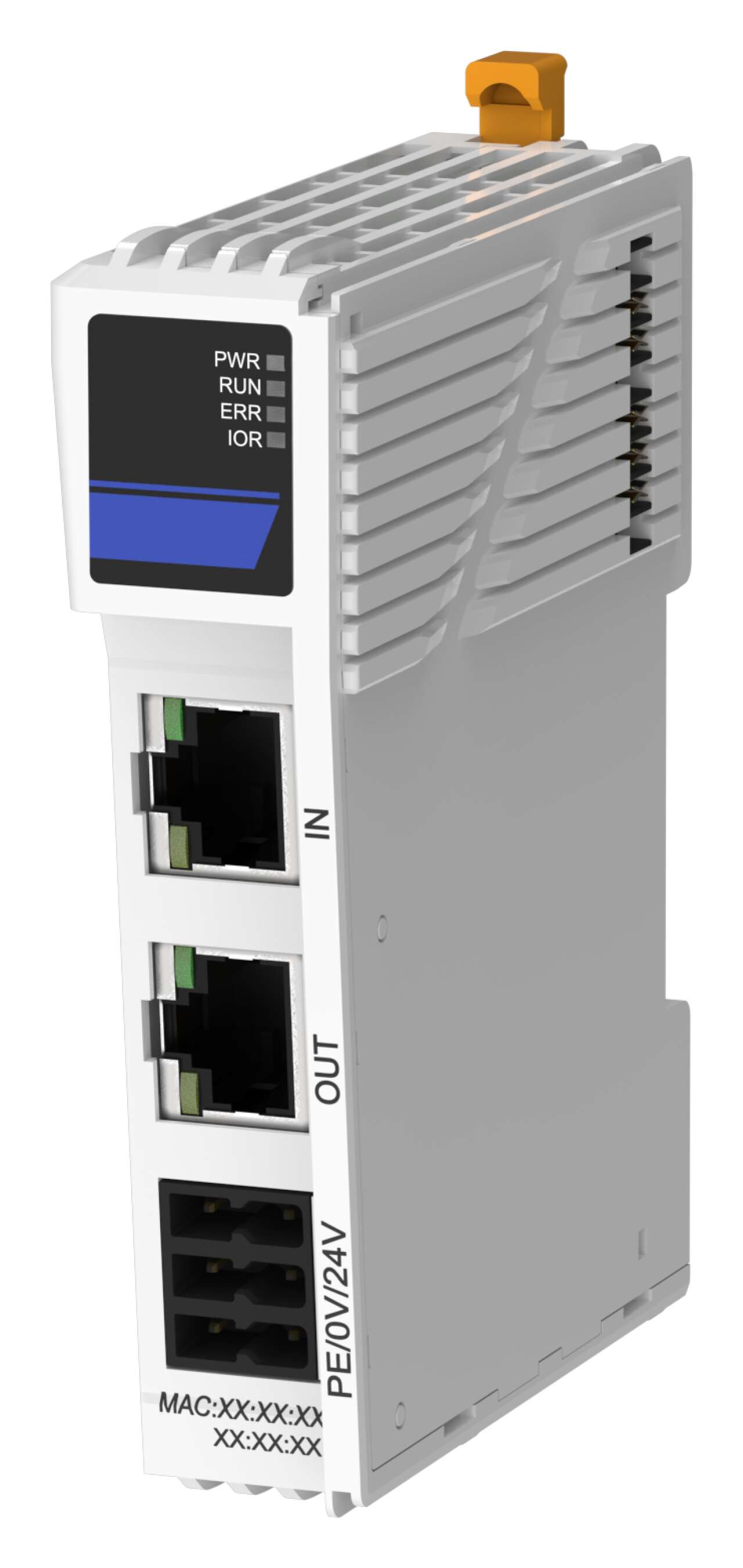

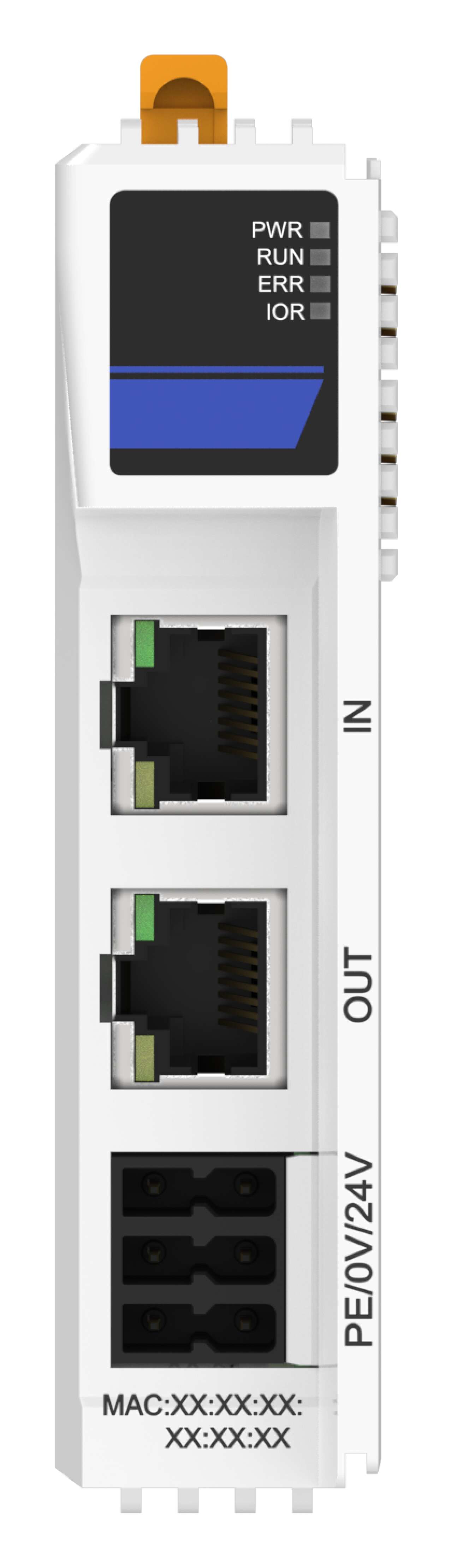

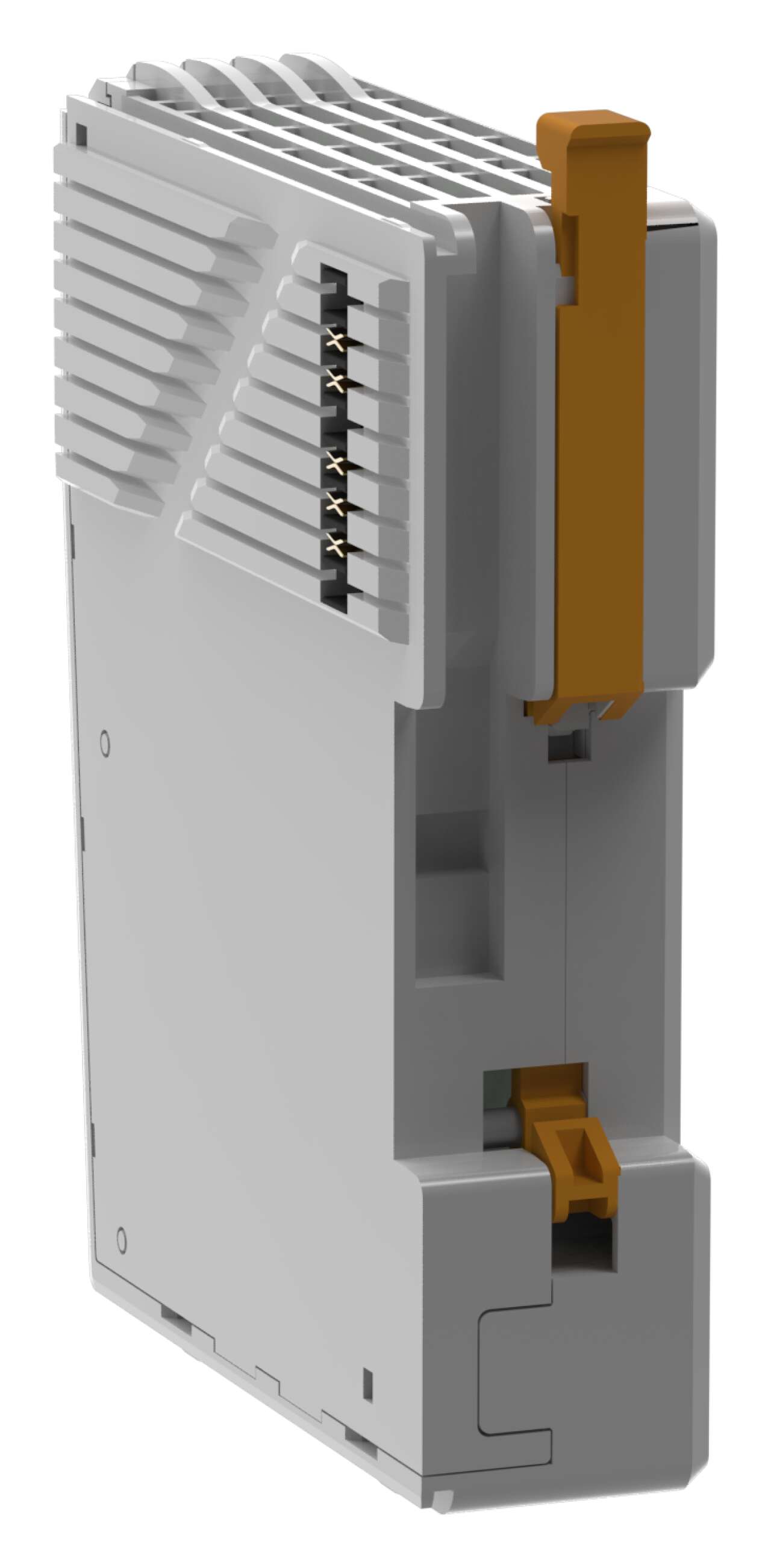

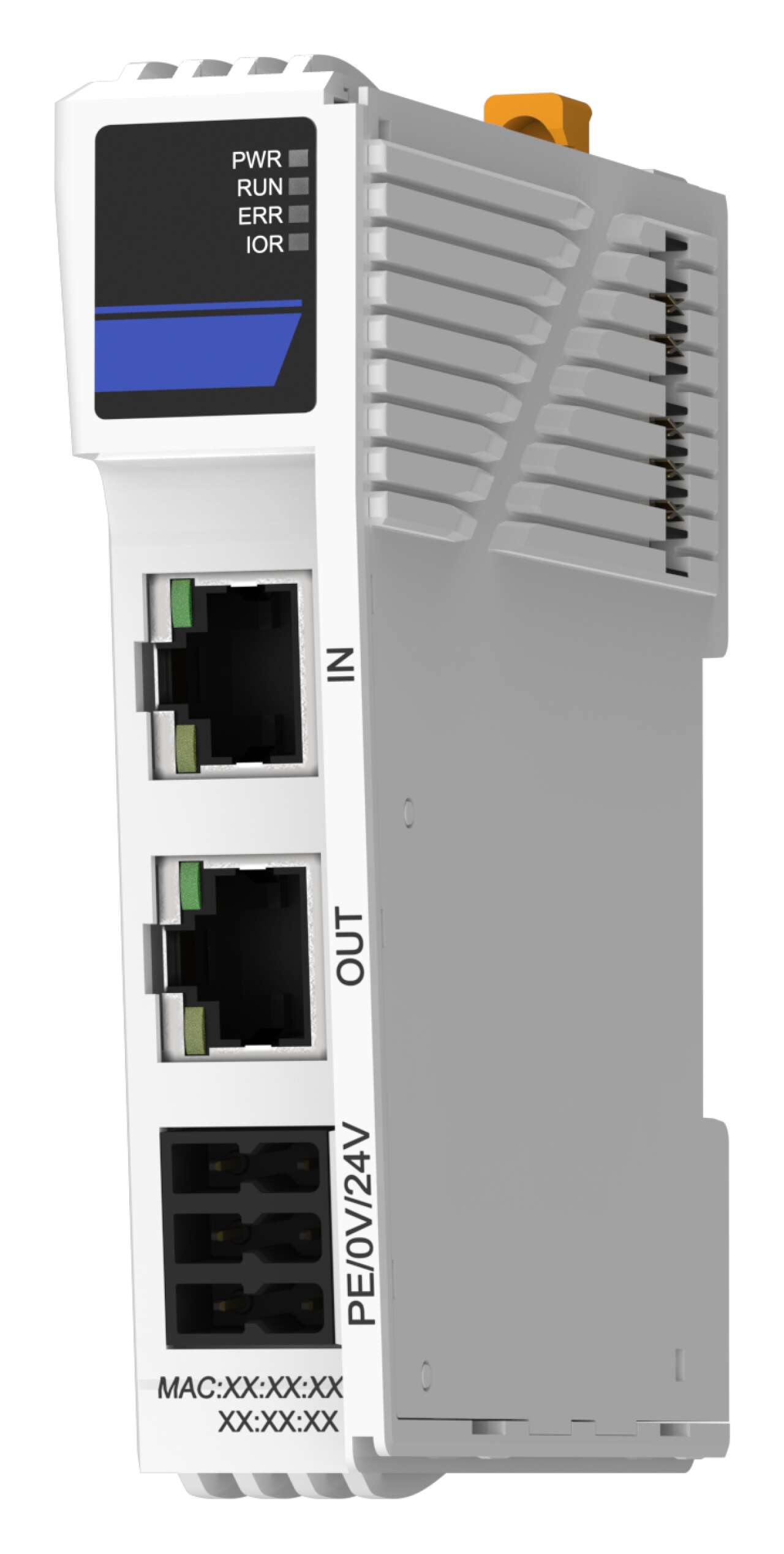

Набор модулей EtherCAT включает в себя коммуникационный модуль (каплер) EtherCAT со встроенным питанием на 1600 мА для модулей ввода-вывода и клеммную крышку.
Преимущества
- Модуль поддерживает коммуникационный стандарт EtherCAT с максимальной скоростью передачи данных до 100 Мбит/с.
- Максимальная скорость цикла опроса модулей ввода-вывода одного острова - 1 мс.
- Максимальное количество модулей ввода-вывода на одном острове - 32 шт. и до 512 сигналов.
- Встроенный источник питания на 1600 мА позволяет запитать от 11 до 32 модулей ввода-вывода в зависимости от его потребления.
- Для повышения вибростойкости остров монтируется на стандартную 35 мм DIN-рейку, включая коммуникационный модуль, модуль ввода-вывода, интерфейсный модуль и модуль питания.
- Модуль имеет компактный размер и занимает всего 25 мм на DIN-рейке, что позволяет экономить пространство.
- Индикаторы на модулях обеспечивают простую диагностику и удобное обслуживание.
- Быстросъёмные клеммы пружинного типа значительно упрощают процесс подключения и ускоряют пуско-наладку оборудования.
- Схемы подключения на боковой грани модуля позволят произвести корректное подключение без использования дополнительной документации, что упрощает работу при сборке ШУ.
Документация
Паспорта и РЭ
Дополнительные изображения
- Изображение
IOD-430-ST-EC0000_DOP_6.png - Изображение
IOD-430-ST-EC0000_DOP_8.png - Изображение
IOD-430-ST-EC0000_DOP_2.png - Изображение
ONI_Modul'_IOD430_manual_mult_1_G1.jpg - Изображение
IOD-430-ST-EC0000_DOP_1.png - Изображение
IOD-430-ST-EC0000_DOP_4.png - Изображение
Listovka_ONI_sistema_vvoda-vyvoda_view.pdf - Изображение
IOD-430-ST-EC0000_DOP_7.png - Изображение
Модели для проектировщиков
Характеристики
- class Полевая шина-децентрализованная периферия
- Вес ≤ 0,1
- Дальность связи 100м
- Диапазон раб напряжений 18…36
- Напряжение питания 50 Гц перемен тока-AC -
- Напряжение питания постоян тока - DC 24
- Поддержка протокола EtherNet или IP Нет
- Поддержка протокола KNX Нет
- Поддержка протокола LON Нет
- Поддержка протокола MODBUS Нет
- Поддержка протокола PROFIBUS Нет
- Поддержка протокола PROFINET IO Нет
- Поддержка протокола TCP или IP Нет
- Подходит для функций безопасности Нет
- С разделением потенциалов Нет
- Скорость передачи данных 100 Мбит/с
- Тип питающего напряжения Постоянный (DC)
В наличии на складе: Ожидается поступление
46380.00р.
- Ожидается поступление
- Код товара: IOD-430-ST-EC0000
- Артикул: 130073-IOD-430-ST-EC0000
