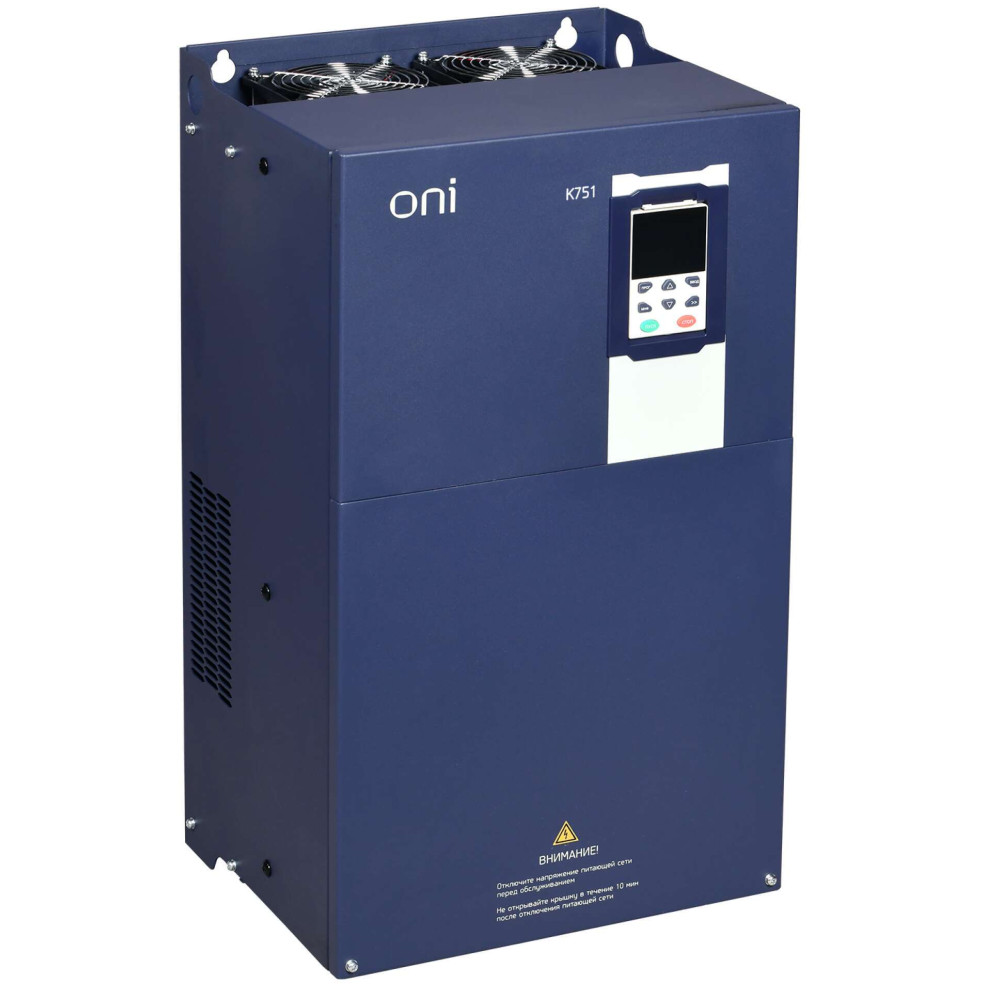

Преобразователь частоты K751 380В 3Ф 75-90кВт 150-176А ONI
131208-K751-33-7590M
Преобразователи частоты К751 ONI предназначены для управления широким спектром электрических приводов, а также механизмами с высокими пусковыми нагрузками. Подходят для большинства решений, используемых в промышленности, при производстве цемента, бумаги, текстиля, а также в полиграфическом, красильном оборудовании, машинах для литья пластмасс.
Основной областью применения К751 является подъемное и крановое оборудование.
Данная серия ПЧ Oni включает в себя 14 различных габаритов 3Ф исполнения мощностью до 710 кВт и выходным током до 1260 А.
Наличие LCD пульта и специальной группы параметров позволяет безопасно и эффективно управлять подъемным механизмом и тормозом при перемещении груза.
Преимущества
- Более чем в 2 раза снижение энергозатрат и увеличение срока службы двигателя за счет высокого КПД (до 96%), трех режимов управления двигателем (V/f, SVC, VC) и двух режимов работы (HD, ND).
- Расширенный и обновляемый набор параметров управления подъемным механизмом и тормозом для безопасного перемещения груза.
- Поддержка Modbus RTU, два базовых релейных выхода для настройки сигнализации работа-авария.
- Поддержка всевозможных плат расширения (Вход/Выход, CanOpen, Profinet, энкодер, резольвер) с одновременным применением до двух из них.
- Наличие встроенного тормозного модуля и ЭМС фильтра категории С3.
- Русифицированный многостроковый LCD дисплей для простоты настройки и управления.
- Перегрузочная способность до 200% по току и моменту.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
- Обновленные наименования клемм платы STO
Obnovlennye_naimenovaniya_klemm_platy_STO.docx - Изображение
ONI_Preobrazovatel_chastoty_vektornyi_К751_manual_2_G2.jpg - Изображение
ONI_Preobrazovatel_chastoty_vektornyi_К751_manual_2_S5.jpg - Изображение
listovka_ONI_K751.pdf - Изображение
ONI_Preobrazovatel_chastoty_vektornyi_К751_manual_2_G1.jpg - Изображение
ONI_Preobrazovatel_chastoty_vektornyi_К751_manual_2_S1.jpg - Изображение
Модели для проектировщиков
Программное обеспечение
Характеристики
- class Частотный преобразователь
- Вес 34
- Входной ток HD-реж постоянной нагрузки 157
- Входной ток ND-реж переменной нагрузки 170
- Высота 640
- Выход мощность при номин выход напряжении 90.00
- Выход. напряжение 0...487
- Выходная частота 0...600
- Выходной ток HD-реж постоянной нагрузки 150.0
- Выходной ток ND-реж переменной нагрузки 176.0
- Гарантийный срок, Лет 2
- Глубина 290
- Диапазон раб вход напряжения 323...483
- Допускается применение в жилых и коммерческих зонах Да
- Допускается применение в пром зоне Да
- Класс защиты от поражения электрическим током I
- Климатическое исполнение УХЛ3.1
- Количество HW-интерфейсов RS-485 1
- Количество вход фаз 3
- Количество выход фаз 3
- Количество фаз 3
- Макс выход при линейной нагрузке при номин выход напряж 75
- Макс мощность двигателя HD-реж пост нагрузки 75
- Макс мощность двигателя ND-реж перем нагрузки 90
- Макс сечение входящего кабеля 50
- Макс частота на выходе 600
- Макс. выходное напряжение 483
- Несущая частота 1...4
- Номинальное выход напряжение 400
- Номинальный выходной ток I2N 176.0
- Поддержка AS-Interface Safety at Work Нет
- Поддержка протокола ASI Нет
- Поддержка протокола CAN Нет
- Поддержка протокола Data-Highway Нет
- Поддержка протокола DeviceNet Нет
- Поддержка протокола DeviceNet Safety Нет
- Поддержка протокола EtherNet или IP Нет
- Поддержка протокола Foundation Fieldbus Нет
- Поддержка протокола INTERBUS Нет
- Поддержка протокола INTERBUS-Safety Нет
- Поддержка протокола KNX Нет
- Поддержка протокола LON Нет
- Поддержка протокола MODBUS Да
- Поддержка протокола PROFIBUS Нет
- Поддержка протокола PROFINET CBA Нет
- Поддержка протокола PROFINET IO Нет
- Поддержка протокола PROFIsafe Нет
- Поддержка протокола SafetyBUS p Нет
- Поддержка протокола SERCOS Нет
- Поддержка протокола SUCONET Нет
- Поддержка протокола TCP или IP Нет
- С блоком управления Да
- С Возможн подключения ПК-персонального компьютера Да
- С встроенными тормозными сопротивлениями Да
- Сетевое напряжение 400
- Срок службы, Лет не менее 7
- Степень защиты - IP IP20
- Температура эксплуатации 0...40
- Тип охлаждения Вентилятор (встроенный)
- Тип преобразователя Непосредственный преобразователь
- Частота сети 50/60 Гц
- Ширина 350
В наличии на складе: Ожидается поступление
570400.00р.
- Ожидается поступление
- Код товара: K751-33-7590M
- Артикул: 131208-K751-33-7590M
