Преобразователь частоты K751 380В 3Ф 7,5-11кВт 17-25А ONI

131212-K751-33-75N11TM

Описание
Характеристики

Преобразователи частоты К751 ONI предназначены для управления широким спектром электрических приводов, а также механизмами с высокими пусковыми нагрузками. Подходят для большинства решений, используемых в промышленности, при производстве цемента, бумаги, текстиля, а также в полиграфическом, красильном оборудовании, машинах для литья пластмасс. Основной областью применения К751 является подъемное и крановое оборудование. Данная серия ПЧ Oni включает в себя 14 различных габаритов 3Ф исполнения мощностью до 710 кВт и выходным током до 1260 А. Наличие LCD пульта и специальной группы параметров позволяет безопасно и эффективно управлять подъемным механизмом и тормозом при перемещении груза.

Преимущества

Более чем в 2 раза снижение энергозатрат и увеличение срока службы двигателя за счет высокого КПД (до 96%), трех режимов управления двигателем (V/f, SVC, VC) и двух режимов работы (HD, ND).
Расширенный и обновляемый набор параметров управления подъемным механизмом и тормозом для безопасного перемещения груза.
Поддержка Modbus RTU, два базовых релейных выхода для настройки сигнализации работа-авария.

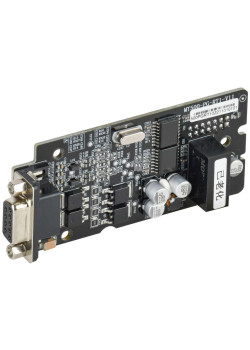

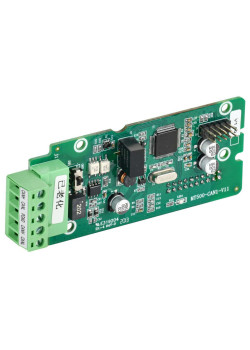

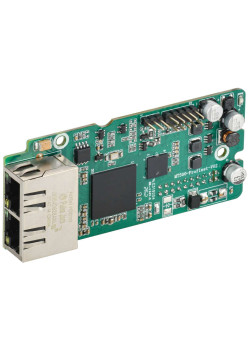

Поддержка всевозможных плат расширения (Вход/Выход, CanOpen, Profinet, энкодер, резольвер) с одновременным применением до двух из них.
Наличие встроенного тормозного модуля и ЭМС фильтра категории С3.
Русифицированный многостроковый LCD дисплей для простоты настройки и управления.
Перегрузочная способность до 200% по току и моменту.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
K751-33-75N11TM_ПЧ K751 380В 3Ф 7,5-11кВт 17-25А ONI.STEP

Программное обеспечение

Пакет конфигурационных файлов для платы Profinet

Характеристики

class Частотный преобразователь
Вес 3,02
Входной ток HD-реж постоянной нагрузки 20,5
Входной ток ND-реж переменной нагрузки 26
Высота 250
Выход мощность при номин выход напряжении 11.00
Выход. напряжение 0...483
Выходная частота 0...600
Выходной ток HD-реж постоянной нагрузки 17.0
Выходной ток ND-реж переменной нагрузки 25.0
Гарантийный срок, Лет 2
Глубина 180
Диапазон раб вход напряжения 323...483
Допускается применение в жилых и коммерческих зонах Да
Допускается применение в пром зоне Да
Класс защиты от поражения электрическим током I
Климатическое исполнение УХЛ3.1
Количество HW-интерфейсов RS-485 1
Количество вход фаз 3
Количество выход фаз 3
Количество фаз 3
Макс выход при линейной нагрузке при номин выход напряж 8
Макс мощность двигателя HD-реж пост нагрузки 7,5
Макс мощность двигателя ND-реж перем нагрузки 11
Макс сечение входящего кабеля 6
Макс частота на выходе 600
Макс. выходное напряжение 483
Несущая частота 1...8
Номинальное выход напряжение 400
Номинальный выходной ток I2N 25.0
Поддержка AS-Interface Safety at Work Нет
Поддержка протокола ASI Нет
Поддержка протокола CAN Нет
Поддержка протокола Data-Highway Нет
Поддержка протокола DeviceNet Нет
Поддержка протокола DeviceNet Safety Нет
Поддержка протокола EtherNet или IP Нет
Поддержка протокола Foundation Fieldbus Нет
Поддержка протокола INTERBUS Нет
Поддержка протокола INTERBUS-Safety Нет
Поддержка протокола KNX Нет
Поддержка протокола LON Нет
Поддержка протокола MODBUS Да
Поддержка протокола PROFIBUS Нет
Поддержка протокола PROFINET CBA Нет
Поддержка протокола PROFINET IO Нет
Поддержка протокола PROFIsafe Нет
Поддержка протокола SafetyBUS p Нет
Поддержка протокола SERCOS Нет
Поддержка протокола SUCONET Нет
Поддержка протокола TCP или IP Нет
С блоком управления Да
С Возможн подключения ПК-персонального компьютера Да
С встроенными тормозными сопротивлениями Да
Сетевое напряжение 400
Срок службы, Лет не менее 7
Степень защиты - IP IP20
Температура эксплуатации 0...40
Тип охлаждения Вентилятор (встроенный)
Тип преобразователя Непосредственный преобразователь
Частота сети 50/60 Гц
Ширина 130

В наличии на складе: 75 шт.

83730.00р.

На складе
Код товара: K751-33-75N11TM
Артикул: 131212-K751-33-75N11TM
