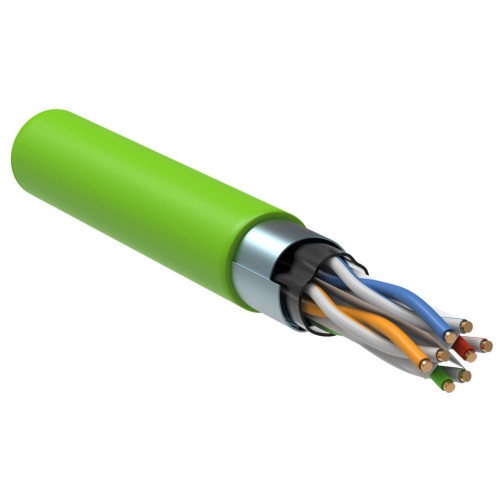

ITK Витая пара F/UTP кат.6 4х2х23AWG solid LSLTx нг(А)-LSLTx зеленый (305м)
Преимущества
- Применимы для сетей ISDN, 10baseT, 100baseT, 1000baseT, EIA RS 232/485, 155 Mbit ATM, Token Ring.
- Соответствие международным стандартам.
- Расширенный частотный диапазон.
- Экранированные кабели прекрасно защищают сети от больших электромагнитных помех и излучений.
- Проводники витых пар изготовлены из высококачественной цельнотянутой меди.
- Возможно исполнение в оболочках, соответствующих нормам пожарной безопасности.
- Большой выбор типов кабеля в зависимости от требований и нужд заказчика.
- Удобная и понятная маркировка.
- Минимальные сроки поставки.
- Сертификация по ГОСТ Р.
Особенности конструкции
В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой. Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов). Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными. Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.
Документация
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Кабель витая пара
- NVP показатель 69
- Внешний диаметр кабеля 7,4±0,4
- Волновое сопротивление 100
- Гарантийный срок, Лет 1
- Диаметр проводника 0.57
- Длина кабеля 305
- Изоляция жилы Твердый полиэтилен
- Категория 6
- Класс огнестойкости нг(A)-LSLTx
- Класс проводника Класс 1 (однопроволочная жила)
- Количество жил 8
- Количество элементов скрутки 4
- Макс взаимная емкость на длине 100 метров 5.6
- Макс контактное сопротивление 20
- Макс рассогласование емкости пФ на 100м 150
- Макс сопр постоян току на 100м и 20°С не более 9,38
- Марка кабеля/провода F/UTP
- Маркировка жил Цвет
- Материал внешн оболочки Прочее
- Материал проводника Медь
- Монтажная температура -10...50
- Номин сечение проводника 0,25
- Номинальная скорость передачи 69
- Прокладка в земле Нет
- Рабочее напряжение ≤ 48
- Размер AWG 23
- С металлическим тросом Нет
- С пониженным дымовыделением Да,Да
- Свободный от галогенов Нет
- Сопротивление изоляции 5000
- Температура при эксплуат в неподвижн состоянии-без движ -20...60
- Температура эксплуатации -20...60
- Тип скрутки Повив
- Устойчивость к УФ-излучению Нет
- Цвет внешн оболочки Зеленый
- Частота сигнала 250
- Экран поверх скрутки Фольга
- Экран поверх элемента скрутки Нет
- Электрическая прочность диэлектрика 1000
- Элемент скрутки Парный
- На складе
- Код товара: LC1-C604-322
- Артикул: 121456-LC1-C604-322
